砖 砌 体 交 底

本工程为框架、砖混结构

一、 设计要求：砖混结构部分一层、二层部分为M10混合砂浆砌筑，三、四层为M5混合砂浆砌筑。红砖Mu10。水平防潮层地面下0.1，厚20cm防水水泥砂浆，内掺3%防水粉。

二、 施工工艺及操作要求

施工准备→砌筑→清理

施工准备：

1、 湿砖：提前1-2天浇水湿润，含水率达到10-5%。严禁干砖上墙；

2、 轴线已弹出偏差在规范允许范围之内，水平控制点已抄GZ钢筋上；

3、 GZ钢筋已绑扎到位，拉结筋已制作好

4、 砌筑前按中线放出边线，找平，摆砖，立皮数杆。找平第一层砖下高差为1-1.5cm用砂浆找平，2cm以上必须用细石砼找平。摆砖，一般为山墙第一层砖前后墙为跑砖，按1米8个丁砖排缝。

砌筑：

1、 方法：“三一”砌筑法，即一铲灰一块砖一挤压，两边挂线砌筑；

2、 砖墙的水平灰缝厚度和垂直缝厚度应为10mm，但最大不超过12mm，最小不小于8mm，本工程10批砖累计灰缝为640mm，误差不大于8mm，水平控制为房屋50线。每道240墙的最上一层必须砌丁砖。

3、 砖墙与构造柱的连接砌成马牙槎，4进4出，砌筑时先退后进。相邻两墙马牙槎必须交圈，不能错开，马雅槎上下垂直。并以每500mm高埋设拉接筋，拉接筋埋设离墙边6公分并绑好扎丝露出墙处。

4、 过梁支座长度250mm，宽度同墙体。

5、 窗台高度50线以上400高，外墙窗上口至梁底。

6、 GZ与墙连接拉筋长度1000。

7、 每日砌筑高度不大于1.8M。

清理：

墙面洁净基本无烂角破面砖，要求砖工在砌筑过程选砖施工，做完一道墙架眼洞、支模洞、柱窝内、墙角灰清理干净。每天收工前把当天的砖面清理干净。 施工中应注意事项： 1、 严格控制灰缝厚度，保持墙面美观无瞎缝通缝出现。 2、 预留顶砖高度为0，砌筑时灰缝饱满一致。 3、 马牙槎上下一致，砌筑过程中经常吊线检查。做到三皮一吊，五皮一靠。 4、 宽度超过300mm的洞口应设置过梁。 5、 为了便于检查，砌体压筋胡子筋，体外显漏，脚手架眼补砌时灰缝应填满砂浆。 6、 砌筑砂浆应随拌随用，2-4小时内必须用完，落地灰、3分头、半砖边砌边用完。不能集中在一起最后再用。 质量要求： 1、 砂浆饱满度不得小于80%。 2、 组砌方法正确，上下错缝，内外搭砌，灰缝应横平竖直，厚薄均匀。 3、 轴线位移±10 mm。 4、 垂直度±5mm。 5、 门、窗洞口高宽±5 mm，上下偏移±20 mm。 6、 水平灰缝平直度±10mm。 安全措施： 1、 宽度小于1m的窗间墙严禁设置脚手架眼。 2、 施工操作架架板应设整齐且不少于三块架板，离墙边距离不大于200mm。 3、 严禁站在墙顶吊墙垂直度，架子上的材料堆放整齐，防止落物伤人。 4、 严禁施工作业范围内抛物掷物，砍砖应面向墙体，防止落物伤人。 5、 严禁在架子上浇砖，造成架体湿滑，严禁用砖墩作架体，防止架稳伤害。 6、 正确佩戴安全帽等个人防护用品。 环保措施 1、 施工中应节约材料，适当使用碎砖（不得集中使用，影响结构），砌筑时随砌随刮舌头灰，有防止落地灰措施，减少制造固体废物，落地灰及时收集干净，做到工完料尽场地清。 2、 落地灰集中堆放并重新筛选使用。 3、 湿砖时保证砖湿入深度1.5cm左右即可节约用水。 4、 废弃建筑垃圾定点堆放，集中外运。

合集下载

砖砌体技术交底

砖砌体技术交底

一般砖砌体砌筑工程质量管理

1、依据标准：

《建筑工程施工质量验收统一标准》GB50300－2001

《砌体工程施工质量验收规范》GB50203－2002

《砌体结构设计规范》GB50003－2001（2002年局部修订）

《多孔砖砌体结构技术规范》JGJ137－2001（2002年局部修订）

《建筑地基基础工程施工质量验收规范》GB50202－2002

《砌筑砂浆配合比设计规程》JGJ98－2000

3.3砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为±2%，砂、灰膏控制在±5%以内。宜用机械搅拌，搅拌时间不少于1.5min。

3.4砌砖墙：

3.4.1组砌方法：砌体一般采用一顺一丁（满丁、满条）、梅花丁或三顺一丁砌法。砖柱不得采用先砌四周后填心的包心砌法。

3.4.2排砖撂底（干摆砖）：一般外墙第一层砖撂底时，两山墙排丁砖，前后檐纵墙排条砖。根据弹好的门窗洞口位置线，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数时，可将门窗口的位置左右移动。若有破活，七分头或丁砖应排在窗口中间，附墙垛或其它不明显的部位。移动门窗口位置时，应注意暖卫立管安装及门窗开启时不受影响。另外，在排砖时还要考虑在门窗口中边的砖墙合拢时也不出现破活。所以排砖时必须做全盘考虑，前后檐墙排第一皮砖时，要考虑甩窗口后砌条砖，窗角上必须是七分头才是好活。

3.4.3选砖：砌清水墙应选择棱角整齐，无弯曲、裂纹，颜色均匀，规格基础一致的砖。敲击时声音响亮，焙烧过火变色，变形的砖可用在基础及不影响外观的内墙上。

3.4.4盘角：砌砖前应先盘角，每次盘角不要超过五层，新盘的大角，及时进行吊、靠。如有偏差要及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平灰缝均匀一致。大角盘好后再复查一次，平整和垂直完全符合要求后，再挂线砌墙。

3.4.5挂线：砌筑一砖半墙必须双面挂线，如果长墙几个人均使用一根通线，中间应设几个支线点，小线要拉紧，每层砖都要穿线看平，使水平缝均匀一致，平直通顺；砌一砖厚混水墙时宜采用外手挂线，可照顾砖墙两面平整，为下道工序控制抹灰厚度奠定基础。

小砖砌体技术交底

小砖砌体技术交底

广西建工集团第二建筑工程有限责任公司

技 术 交 底 单

施工单位：广西建工集团第二建筑工程有限责任公司 填发日期： 2008年7月16日 KJ-186

建设单位 广西师范学院 单位工程名称 广西师范学院师园学院新校区

工程部位 1、2#，3#，4#小型砌块砌筑 接受交底人

交底内容：（1）分部分项工程概况及图纸的特殊要求（2）施工准备（3）操作方法（4）质量验收标准（5）注意事项

一、工程概况：

1、本工程为钢筋混凝土框架结构，1、2#为七层教学楼，3#、4#为六层教学楼。

2、外墙选用240厚双排孔砖渣混凝土空心砌块，内隔墙砌体选用190厚单排孔砖渣混凝土空心砌卫，生间砌体选用120厚单排孔砖渣混凝土空心砌块块。

二、施工准备：

1、施工机械：350L搅拌机、物料提升机、斗车等工具。

2、材料：普通混凝土小型空心砌块，强度等级为MU5.0，砌筑砂浆为M 5.0。砂浆有配合比（每盘砂浆用料：水泥：50kg 、石灰膏：15kg 、中砂：322kg 、水：58kg）报告，砌块有出厂合格证，并且经现场抽样检验合格后才能用。

3、普通混凝土小砌块不宜浇水;当天气干燥炎热时,可在砌体上稍加喷水湿润;龄期不足28d及潮湿的小砌块不得进行砌筑。

三、操作方法：

（1）小型砌块的施工程序是：找平→放线→立皮数杆→排列砌块→第一皮砖灌满浆→拉线砌筑→勾缝。

（2）砌筑前应在楼面上定出各层的轴线位置和标高。

（3）砌筑前应根据工程设计施工图，结合砌块的品种、规格、尺寸和灰缝厚度计算皮数和排数。摆好第一皮砖,并用砂浆灌满。砌块应逐块铺砌，一般采用满铺、满挤法，先用瓦刀在砌块底面的周肋上满披灰浆，铺灰不得超过80mm，再在待砌的砌块端头满披头灰，然后双手搬运砌块，进行挤浆砌筑。

（4）砌筑应尽量采用主规格砌块(390mm×240mm×190mm)，小砌块砌筑应从转角或定位处开始向一侧进行。内外墙同时砌筑，纵横墙交错搭接。上下皮砌块要求对孔、错缝搭砌，个别不能对孔时，允许错孔砌筑，但搭接长度不应小于90mm。如无法保证搭接长度，应在灰缝中设置每隔400mm设置两根长度为1000㎜的φ6构造筋。

砖砌体技术交底 2

砖砌体技术交底 2

技 术 交 底 记 录

施表7.2 第 页 共 页

工程名称 施工单位

交底主要内容：

一、概况：

1、±0.00以下墙体：240厚MU10水泥实心砌块，M10水泥砂浆砌筑。

2、外墙、楼梯间墙、电梯井墙（除剪力墙外）：190厚≥MU10水泥空心砖，M7.5混合砂浆砌筑。电梯墙体半高处设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁（遇门洞口断开），高240，同墙宽，4Φ12，φ6@200。

3、内墙、卫生间墙（除防火墙同外墙外）：120厚MU7.5水泥空心砖，M5混合砂浆砌筑。

4、卫生间以及外墙的底层与楼层地面180高处，应采用M10水泥砂浆砌筑。

每层砌块墙体的第一二皮应采用水泥实心砖砌筑。

填充墙应沿框架柱全高每隔500mm设2φ6拉筋，拉筋伸入墙内的长度：6，7度时不应小于墙长的1/5，且不小于700mm；8，9度时应沿墙全长贯通。墙长大于5m时，墙顶与梁应有拉结，墙长超过层高2倍时，应设置钢筋混凝土构造柱，墙高超过4m时，墙体半高处应设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

外砌块墙与不同材料（如混凝土梁-板、柱）的界面应采用纤维防裂砂浆和玻纤网布在这些部位加强，详细做法：在墙体与不同材料的交界面处，抹灰前沿缝长方向先抹一道5mm厚纤维防裂砂浆找平层（1：3水泥砂浆掺入抗裂纤维，掺量为0.9kg/m）再将宽度为250mm的耐碱玻纤网格布均匀压入砂浆层中，

线管预埋密集的墙体，应在墙体砌筑时预先留出管槽，在管线预埋完毕后用C20细石混凝土浇灌填实。

砌块墙体内设置暗管、暗线、暗盒等，采用开槽砌块或定制砌块，且应用纤维防裂砂浆和玻纤网布增强。

十～十六层外墙（砖墙）增设15mm胶粉聚苯颗粒保温砂浆（内保温）

十～十六层外墙（砼墙）增设25mm胶粉聚苯颗粒保温砂浆（内保温）

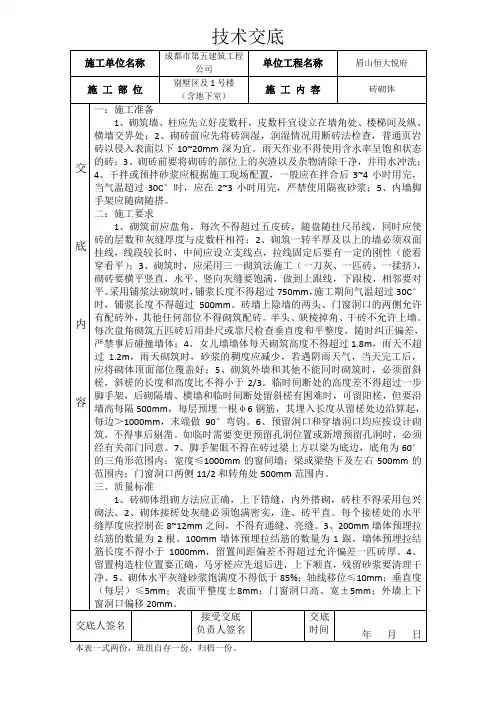

砖砌体技术交底 3

砖砌体技术交底 3

技术交底

施工单位名称 成都市第五建筑工程公司 单位工程名称 眉山恒大悦府

施 工 部 位 别墅区及1号楼

（含地下室） 施 工 内 容 砖砌体

交

底

内

容 一：施工准备

1、砌筑墙、柱应先立好皮数杆，皮数杆宜设立在墙角处、楼梯间及纵、横墙交界处；2、砌砖前应先将砖润湿，润湿情况用断砖法检查，普通页岩砖以侵入表面以下10~20mm深为宜。雨天作业不得使用含水率呈饱和状态的砖；3、砌砖前要将砌砖的部位上的灰渣以及杂物清除干净，并用水冲洗；4、干拌或预拌砂浆应根据施工现场配置，一般应在拌合后3~4小时用完，当气温超过30C°时，应在2~3小时用完，严禁使用隔夜砂浆；5、内墙脚手架应随砌随搭。
