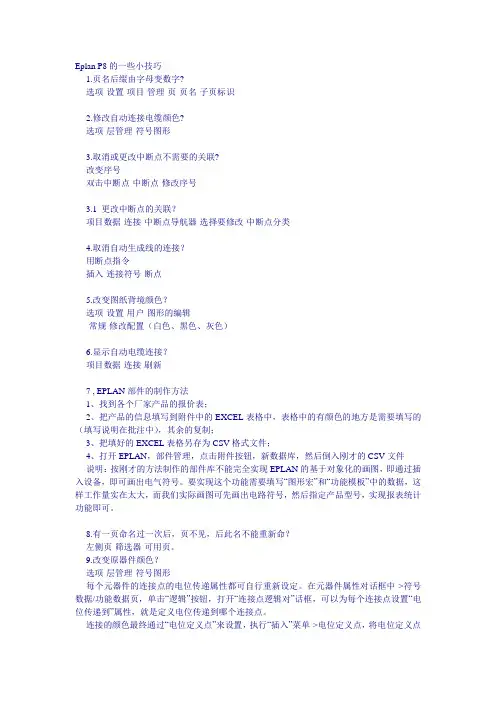

Eplan P8的一些小技巧
1.页名后缀由字母变数字?
选项-设置-项目-管理-页-页名-子页标识
2.修改自动连接电缆颜色?
选项-层管理-符号图形
3.取消或更改中断点不需要的关联?
改变序号
双击中断点-中断点-修改序号
3.1 更改中断点的关联？
项目数据-连接-中断点导航器-选择要修改-中断点分类
4.取消自动生成线的连接？
用断点指令
插入-连接符号-断点
5.改变图纸背境颜色？
选项-设置-用户-图形的编辑
-常规-修改配置（白色、黑色、灰色）
6.显示自动电缆连接？
项目数据-连接-刷新
7 , EPLAN部件的制作方法
1、找到各个厂家产品的报价表；
2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；
3、把填好的EXCEL表格另存为CSV格式文件；
4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件
说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？
左侧页-筛选器-可用页。
9.改变原器件颜色？
选项-层管理-符号图形
每个元器件的连接点的电位传递属性都可自行重新设定。在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
1 / 29

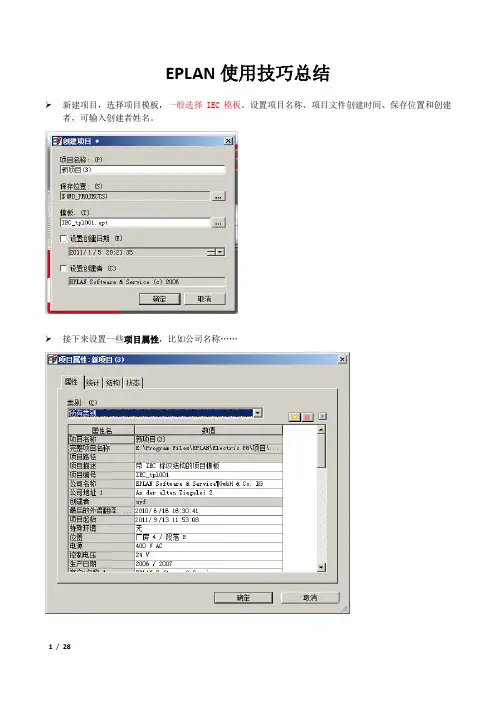

EPLAN使用技巧总结
新建项目，选择项目模板，一般选择IEC模板。设置项目名称、项目文件创建时间、保存位置和创建者，可输入创建者姓名。
接下来设置一些项目属性，比如公司名称……
2 / 29
项目结构的设置需要认真考虑，因为项目结构决定了整套图纸的结构布局，对以后的页排序和中断点走向等都有影响。
下面我们简单分析一下结构设置：
页结构：
3 / 29
默认页结构是“高层代号和位置代号”，如下图示例，这种页结构是三层树状结构。高层代号是第一层，位置代号是第二层，页名是底层。优点是可以按照位置代号进行页归类，使编辑和查找指定位置代号的页比较简单。其缺点也是显而易见的，页名的排序是按照位置代号来排，而且不同位置代号下的页各自独立，互不相干，可以出现相同的页名。这种页结构比较适合用于模块化设计的项目，把设备拆分成若干功能部分来单独设计，自成体系。但是对于我们目前的设计习惯来说是不太协调的，特别是打印的时候会使得页码排序很零乱。因此不建议使用这种页结构来做项目设计。在使用这种页结构进行打印时，要想按页码顺序打印，需要在页导航器中的列表内把要打印的页按页名进行排序，也可以用手动排序（如下图）。
下面我们介绍一下另外一种页结构“高层代号和描述的位置代号”。如下图示例，这种页结构的特点比较符合我们一直以来习惯使用的页码排序结构。只有两层结构：高层代号和页名。虽然在树状目录里没有显示位置代号，但是每一页都是可以设置位置代号的（如下图所示）。
4 / 29
在使用“高层代号和描述的位置代号”页结构时，为了能够方便的查看每一页的位置代号等信息，请使用新修改的图框，图框中将包含高层代号和位置代号，便于阅读。大家会发现给项目或页设置图框后原来图框中放置的图片没有了，其实是因为每个项目会建立自己的项目数据和文件夹，项目中使用到的内容都会存储在项目文件夹内。当我们选择了一个新图框后，因为图框中的图片文件没有拷贝到项目中，所以看不到图片。这时我们只需要把图片文件拷贝到项目文件夹中的“Images”文件夹中就OK了。
Eplan P8软件常用的46个小技巧
1.页名后缀由字母变数字?
选项-设置-项目-管理-页-页名-子页标识
2.修改自动连接电缆颜色?
选项-层管理-符号图形
3.取消或更改中断点不需要的关联?
改变序号 双击中断点-中断点-修改序号
3.1 更改中断点的关联？
项目数据-连接-中断点导航器-选择要修改-中断点分类
4.取消自动生成线的连接？
用断点指令 插入-连接符号-断点
5.改变图纸背境颜色？
选项-设置-用户-图形的编辑 -常规-修改配置（白色、黑色、灰色）
6.显示自动电缆连接？
项目数据-连接-刷新
7 , EPLAN部件的制作方法
(1)、找到各个厂家产品的报价表；
(2)、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；
(3)、把填好的EXCEL表格另存为CSV格式文件； (4)、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件
说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？
左侧页-筛选器-可用页。
9、改变原器件颜色？
选项-层管理-符号图形
每个元器件的连接点的电位传递属性都可自行重新设定。在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
这样，在执行“项目数据”菜单->“连接”->“刷新”命令进行刷新，则具有相同电位的导线连接的颜色就一致了。
EPLAN_p8小技巧
Eplan P8电气设计软件的一些小技巧
Eplan_P8的一些小技巧
1.页名后缀由字母变数字?
选项-设置-项目-管理-页-页名-子页标识
2.修改自动连接电缆颜色?
选项-层管理-符号图形
3.取消或更改中断点不需要的关联?
改变序号
双击中断点-中断点-修改序号
3.1 更改中断点的关联？
项目数据-连接-中断点导航器-选择要修改-中断点分类
4.取消自动生成线的连接？
用断点指令
插入-连接符号-断点
5.改变图纸背境颜色？
选项-设置-用户-图形的编辑
-常规-修改配置（白色、黑色、灰色）
6.显示自动电缆连接？
项目数据-连接-刷新
7 , EPLAN部件的制作方法
1、找到各个厂家产品的报价表；
2、把产品的信息填写到附件中的EXCEL表格中，表格中的有颜色的地方是需要填写的（填写说明在批注中），其余的复制；
3、把填好的EXCEL表格另存为CSV格式文件；
4、打开EPLAN，部件管理，点击附件按钮，新数据库，然后倒入刚才的CSV文件说明：按刚才的方法制作的部件库不能完全实现EPLAN的基于对象化的画图，即通过插入设备，即可画出电气符号。要实现这个功能需要填写“图形宏”和“功能模板”中的数据，这样工作量实在太大，而我们实际画图可先画出电路符号，然后指
定产品型号，实现报表统计功能即可。
8.有一页命名过一次后，页不见，后此名不能重新命？
左侧页-筛选器-可用页。
9.改变原器件颜色？
选项-层管理-符号图形
每个元器件的连接点的电位传递属性都可自行重新设定。在元器件属性对话框中->符号数据/功能数据页，单击“逻辑”按钮，打开“连接点逻辑对”话框，可以为每个连接点设置“电位传递到”属性，就是定义电位传递到哪个连接点。
连接的颜色最终通过“电位定义点”来设置，执行“插入”菜单->电位定义点，将电位定义点放在导线连接上，在属性对话框中->“连接图形”页中，改变“颜色”属性即可。
