当前位置：文档之家 › 力学性能实验报告

力学性能实验报告

  • 格式：doc
  • 大小：1.09 MB
  • 文档页数：41

力学性能试验报告 LZGR06-99-2008

材料名称 工艺评定试板 进厂编号 D11-17 试验报告编号 L11018

材料牌号 16MnⅣ 规格 锻件 状 态 焊 态

委托单位 兰州联合重工炼化部 委托单编号 FY11-06

拉 伸 试 验 试验标准号：GB/T228

试样编号 试样宽度

（mm） 试样直径（mm） 截面面积（mm2） 试验温度（℃） 断裂载荷（KN） 抗拉强度（MPa） 断裂部位和特征

D11-17-1 10 78.5 46.5 595

屈服载荷 屈服强度

28 356

断面收缩率ψ＝72% 伸长率A=21%

` 弯 曲 试 验 试验标准号：GB/T232

试样编号 试样类型 试样厚度（mm） 弯曲直径D（mm） 弯曲角度（α） 试验结果

冲 击 试 验 试验标准号：GB/T229

试样编号 试样尺寸 缺口类型 缺口位置 试验温度（℃） 冲击功(J)

备注

三个试验值 平均值

D11-17-2 10×10×55 V 中心 0℃ 164.160.182 168

.

试验员 党亚天 日期 2011.9.18 审核 日期 力学性能试验报告 LZGR06-99-2008

材料名称 工艺评定试板 进厂编号 D11-17 试验报告编号 L11018

材料牌号 16MnⅣ 规格 锻件 状态 焊态

委托单位 兰州联合重工炼化部 委托单编号 FY11-06

拉 伸 试 验 试验标准号：GB/T228

试样编号 试样宽度

（mm） 试样厚度（mm） 截面面积（mm2） 试验温度（℃） 断裂载荷（KN） 抗拉强度（MPa） 断裂部位和特征

Ⅶ＋Ⅱ-05-1 26 6 156 常温 93 596 母材

Ⅶ＋Ⅱ-05-2 26 6 156 常温 91 583 母材

` 弯 曲 试 验 试验标准号：GB/T232

试样编号 试样类型 试样厚度（mm） 弯曲直径D（mm） 弯曲角度（α） 试验结果

Ⅶ＋Ⅱ-05-3 面弯 6 24 180o 无缺陷

Ⅶ＋Ⅱ-05-4 面弯 6 24 180o 无缺陷

Ⅶ＋Ⅱ-05-5 背弯 6 24 180o 无缺陷

Ⅶ＋Ⅱ-05-6 背弯 6 24 180o 无缺陷

冲 击 试 验 试验标准号：GB/T229

试样编号 试样尺寸 缺口类型 缺口位置 试验温度（℃） 冲击功(J)

备注

三个试验值 平均值

Ⅶ＋Ⅱ-05-7 5×10×55 V 热影响区 常温 40.32.30 34

Ⅶ＋Ⅱ-05-8 5×10×55 V 焊缝中心 常温 48.51.46. 48

.

试验员 党亚天 日期 2011.9.18 审核 日期 力学性能试验报告 LZGR06-99-2008

材 料

名称 工艺评定试板 进厂编号 D11-17 试验报告编号 L11018

材料牌号 276C

(Q345R＋C276) 规格 δ=8（10＋3） 状态 焊态

委托单位 兰州联合重工炼化部 委托单编号 FY11-06

拉 伸 试 验 试验标准号：GB/T228

试样编号 试样宽度

（mm） 试样厚度（mm） 截面面积（mm2） 试验温度（℃） 断裂载荷（KN） 抗拉强度（MPa） 断裂部位和特征

Ⅶ＋Ⅱ（Ⅶ）26 8 208 常温 120 576 母材

Ⅶ＋Ⅱ（Ⅶ）25 8 200 常温 117 585 焊缝

` 弯 曲 试 验 试验标准号：GB/T232

试样编号 试样类型 试样厚度（mm） 弯曲直径D（mm） 弯曲角度（α） 试验结果

Ⅶ＋Ⅱ（Ⅶ）面弯 8 32 180o 无缺陷

Ⅶ＋Ⅱ（Ⅶ）面弯 8 32 180o 无缺陷

Ⅶ＋Ⅱ（Ⅶ）背弯 8 32 180o 无缺陷

Ⅶ＋Ⅱ（Ⅶ）背弯 8 32 180o 无缺陷

冲 击 试 验 试验标准号：GB/T229

试样编号 试样尺寸 缺口类型 缺口位置 试验温度（℃） 冲击功(J)

备注

三个试验值 平均值

Ⅶ＋Ⅱ（Ⅶ）5×10×55 V 焊缝中心 常温 48.52.44. 48

Ⅶ＋Ⅱ（Ⅶ）5×10×55 V 热影响区 常温 42.46.48. 45

.

试验员 党亚天 日期 2011.9.18 审核 日期 力学性能试验报告 LZGR06-99-2008

材料名称 工艺评定试板 进厂编号 Ⅱ（Ⅶ）-03 试验报告编号 L11009

材料牌号 Q345R＋C276 规格 δ=26＋3 状态 焊态

委托单位 兰州联合重工炼化部 委托单编号

拉 伸 试 验 试验标准号：GB/T228

试样编号 试样宽度

（mm） 试样厚度（mm） 截面面积（mm2） 试验温度（℃） 断裂载荷（KN） 抗拉强度（MPa） 断裂部位和特征

Ⅱ（Ⅶ）-03-1 26＋3

Ⅱ（Ⅶ）-03-2 26＋3

` 弯 曲 试 验 试验标准号：GB/T232

试样编号 试样类型 试样厚度（mm） 弯曲直径D（mm） 弯曲角度（α） 试验结果

Ⅱ（Ⅶ）-03-3 侧弯 10 40 180o 无缺陷

Ⅱ（Ⅶ）-03-4 侧弯 10 40 180o 无缺陷

Ⅱ（Ⅶ）-03-5 侧弯 10 40 180o 无缺陷

Ⅱ（Ⅶ）-03-6 侧弯 10 40 180o 无缺陷

冲 击 试 验 试验标准号：GB/T229

试样编号 试样尺寸 缺口类型 缺口位置 试验温度（℃） 冲击功(J)

备注

三个试验值 平均值

Ⅱ（Ⅶ）-03-7 10×10×55 V 焊缝中心 常温 124.128.140. 130

Ⅱ（Ⅶ）-03-8 10×10×55 V 热影响区 常温 108.124.116. 116

.

试验员 党亚天 日期 2011.9.18 审核 日期 力学性能试验报告 LZGR06-99-2008

材料名称 工艺评定试板 进厂编号 Ⅱ-13 试验报告编号 L11003

材料牌号 Q345R

规格 δ=6 状态 焊态

委托单位 兰州联合重工炼化部 委托单编号 PD-11-02

拉 伸 试 验 试验标准号：GB/T228

试样编号 试样宽度

（mm） 试样厚度（mm） 截面面积（mm2） 试验温度（℃） 断裂载荷（KN） 抗拉强度（MPa） 断裂部位和特征

Ⅱ-13-1 25 6 150 常温 81 540 母材

Ⅱ-13-2 25 6 150 常温 87 580 母材

` 弯 曲 试 验 试验标准号：GB/T232

试样编号 试样类型 试样厚度（mm） 弯曲直径D（mm） 弯曲角度（α） 试验结果

Ⅱ-13-3 面弯 6 24 180o 无缺陷

Ⅱ-13-4 面弯 6 24 180o 无缺陷

Ⅱ-13-5 背弯 6 24 180o 无缺陷

Ⅱ-13-6 背弯 6 24 180o 无缺陷

冲 击 试 验 试验标准号：GB/T229

试样编号 试样尺寸 缺口类型 缺口位置 试验温度（℃） 冲击功(J)

备注

三个试验值 平均值

Ⅱ-13-7 5×10×55 V 焊缝中心 常温 36.42.38. 38

Ⅱ-13-8 5×10×55 V 热影响区 常温 32.40.44. 36

试验员 党亚天 日期 2011.9.18 审核 日期 力学性能试验报告 LZGR06-99-2008

材料名称 工艺评定试板 进厂编号 Ⅰ-13 试验报告编号 L11004

材料牌号 Q245R

规格 δ=6 状态 焊态

委托单位 兰州联合重工炼化部 委托单编号 PD-11-01

拉 伸 试 验 试验标准号：GB/T228

试样编号 试样宽度

（mm） 试样厚度（mm） 截面面积（mm2） 试验温度（℃） 断裂载荷（KN） 抗拉强度（MPa） 断裂部位和特征

Ⅰ-13-1 25 6 150 常温 73 485 母材

Ⅰ-13-2 25 6 150 常温 72 485 母材

` 弯 曲 试 验 试验标准号：GB/T232

试样编号 试样类型 试样厚度（mm） 弯曲直径D（mm） 弯曲角度（α） 试验结果

Ⅰ-13-3 面弯 6 24 180o 无缺陷

Ⅰ-13-4 面弯 6 24 180o 无缺陷

Ⅰ-13-5 背弯 6 24 180o 无缺陷

Ⅰ-13-6 背弯 6 24 180o 无缺陷

冲 击 试 验 试验标准号：GB/T229

试样编号 试样尺寸 缺口类型 缺口位置 试验温度（℃） 冲击功(J)

备注

三个试验值 平均值

Ⅰ-13-7 5×10×55 V 焊缝中心 常温 38.42.34. 38

Ⅰ-13-8 5×10×55 V 热影响区 常温 36.36.38. 36

合集下载

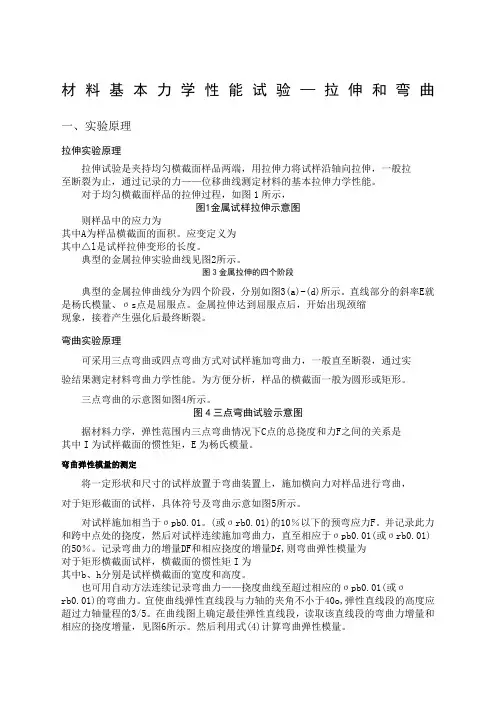

材料力学性能测试实验报告

材料力学性能测试实验报告

材料基本力学性能试验—拉伸和弯曲

一、实验原理

拉伸实验原理

拉伸试验是夹持均匀横截面样品两端，用拉伸力将试样沿轴向拉伸，一般拉

至断裂为止，通过记录的力——位移曲线测定材料的基本拉伸力学性能。

对于均匀横截面样品的拉伸过程，如图1所示，

图1金属试样拉伸示意图

则样品中的应力为

其中A为样品横截面的面积。应变定义为

其中△l是试样拉伸变形的长度。

典型的金属拉伸实验曲线见图2所示。

图3金属拉伸的四个阶段

典型的金属拉伸曲线分为四个阶段，分别如图3(a)-(d)所示。直线部分的斜率E就是杨氏模量、σs点是屈服点。金属拉伸达到屈服点后，开始出现颈缩

现象，接着产生强化后最终断裂。

弯曲实验原理

可采用三点弯曲或四点弯曲方式对试样施加弯曲力，一般直至断裂，通过实

验结果测定材料弯曲力学性能。为方便分析，样品的横截面一般为圆形或矩形。

三点弯曲的示意图如图4所示。

图4三点弯曲试验示意图

据材料力学，弹性范围内三点弯曲情况下C点的总挠度和力F之间的关系是

其中I为试样截面的惯性矩，E为杨氏模量。弯曲弹性模量的测定

将一定形状和尺寸的试样放置于弯曲装置上，施加横向力对样品进行弯曲，

对于矩形截面的试样，具体符号及弯曲示意如图5所示。

对试样施加相当于σpb0.01。(或σrb0.01)的10％以下的预弯应力F。并记录此力和跨中点处的挠度，然后对试样连续施加弯曲力，直至相应于σpb0.01(或σrb0.01)的50％。记录弯曲力的增量DF和相应挠度的增量Df,则弯曲弹性模量为

对于矩形横截面试样，横截面的惯性矩I为

其中b、h分别是试样横截面的宽度和高度。

也可用自动方法连续记录弯曲力——挠度曲线至超过相应的σpb0.01(或σrb0.01)的弯曲力。宜使曲线弹性直线段与力轴的夹角不小于40o,弹性直线段的高度应超过力轴量程的3/5。在曲线图上确定最佳弹性直线段，读取该直线段的弯曲力增量和相应的挠度增量，见图6所示。然后利用式(4)计算弯曲弹性模量。 二、试样要求

实验报告材料力学性能测试

实验报告材料力学性能测试

实验报告材料力学性能测试

实验目的：

通过对不同材料的力学性能进行测试，评估其机械强度以及抗压、抗拉等能力，为材料选择和应用提供依据。

实验方法：

1. 准备样本：选取不同材料的标准样本（例如金属、塑料、玻璃等），保证样本尺寸一致。

2. 强度测试：使用万能材料试验机对样本进行拉伸和压缩测试，记录其最大拉力和最大压力值。

3. 杨氏模数测试：利用杨氏模量试验机对样本进行弯曲试验，测得样本的弯曲刚度和屈服强度。

4. 硬度测试：使用洛氏硬度计等硬度测试仪器对样本进行硬度测试，得到相应硬度值。

实验结果：

根据实验方法进行测试，得到以下结果：

1. 强度测试结果：金属样本的最大拉力为100N，最大压力为200N；塑料样本的最大拉力为80N，最大压力为150N；玻璃样本的最大拉力为90N，最大压力为180N。 2. 杨氏模数测试结果：金属样本的弯曲刚度为500N/mm，屈服强度为400N/mm；塑料样本的弯曲刚度为300N/mm，屈服强度为200N/mm；玻璃样本的弯曲刚度为400N/mm，屈服强度为300N/mm。

3. 硬度测试结果：金属样本的洛氏硬度为80；塑料样本的洛氏硬度为60；玻璃样本的洛氏硬度为70。

实验讨论：

从实验结果可以看出，金属样本在强度、刚度和硬度方面表现出较高的数值，具有较好的机械性能。塑料样本在各项测试指标中表现适中，而玻璃样本在拉伸和硬度方面较弱。这些结果与我们对材料性质的常识相符。

实验结论：

根据实验结果，我们可以得出以下结论：

1. 对于需要具备高机械强度和刚度的应用场景，金属材料是一个较好的选择。

2. 对于一些耐腐蚀性、电绝缘性等特殊要求的应用，塑料材料是一个适宜的选择。

3. 玻璃材料在某些特定场景下可以作为透明、坚固的材料选用，但其机械性能相对较弱，需谨慎选择使用。

实验改进： 1. 增加样本数量：为了提高实验的可靠性和准确性，可以增加样本数量以扩大样本数据集。

力学课设实验报告(3篇)

力学课设实验报告(3篇)

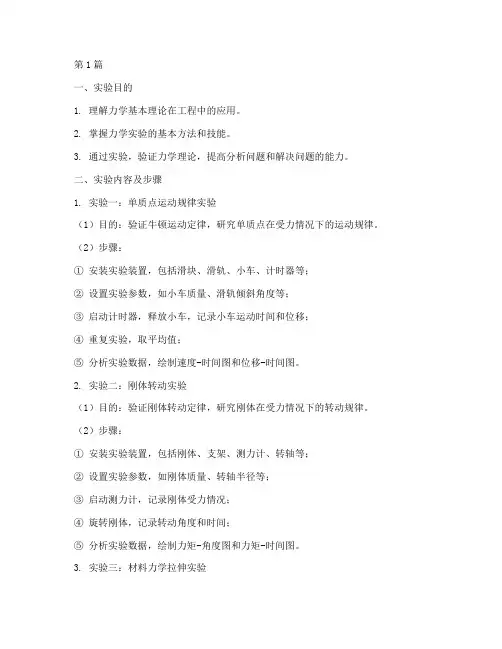

第1篇

一、实验目的

1. 理解力学基本理论在工程中的应用。

2. 掌握力学实验的基本方法和技能。

3. 通过实验，验证力学理论，提高分析问题和解决问题的能力。

二、实验内容及步骤

1. 实验一：单质点运动规律实验

（1）目的：验证牛顿运动定律，研究单质点在受力情况下的运动规律。

（2）步骤：

① 安装实验装置，包括滑块、滑轨、小车、计时器等；

② 设置实验参数，如小车质量、滑轨倾斜角度等；

③ 启动计时器，释放小车，记录小车运动时间和位移；

④ 重复实验，取平均值；

⑤ 分析实验数据，绘制速度-时间图和位移-时间图。

2. 实验二：刚体转动实验

（1）目的：验证刚体转动定律，研究刚体在受力情况下的转动规律。

（2）步骤：

① 安装实验装置，包括刚体、支架、测力计、转轴等；

② 设置实验参数，如刚体质量、转轴半径等；

③ 启动测力计，记录刚体受力情况；

④ 旋转刚体，记录转动角度和时间；

⑤ 分析实验数据，绘制力矩-角度图和力矩-时间图。

3. 实验三：材料力学拉伸实验 （1）目的：研究材料在拉伸载荷作用下的力学性能，验证胡克定律。

（2）步骤：

① 准备实验材料，如低碳钢、铸铁等；

② 安装实验装置，包括拉伸试验机、引伸计等；

③ 设置实验参数，如拉伸速度、试验温度等；

④ 启动拉伸试验机，记录材料受力情况；

⑤ 测量材料拉伸过程中的伸长量和应力；

⑥ 分析实验数据，绘制应力-应变图。

4. 实验四：材料力学压缩实验

（1）目的：研究材料在压缩载荷作用下的力学性能，验证压缩时的力学关系。

（2）步骤：

① 准备实验材料，如砖、石等；

② 安装实验装置，包括压缩试验机、压力传感器等；

③ 设置实验参数，如压缩速度、试验温度等；

④ 启动压缩试验机，记录材料受力情况；

⑤ 测量材料压缩过程中的应变和应力；

⑥ 分析实验数据，绘制应力-应变图。

三、实验结果与分析

1. 实验一：通过实验验证了牛顿运动定律，得出速度-时间图和位移-时间图，符合理论预期。

西安交通大学材料力学性能试验报告——电子拉力机橡胶拉伸试验

西安交通大学材料力学性能试验报告——电子拉力机橡胶拉伸试验

西安交通⼤学材料⼒学性能试验报告——电⼦拉⼒机橡胶拉伸试

验

西安交通⼤学实验报告

成绩

第页（共页）课程：⾼分⼦物理实验⽇期：年⽉⽇专业班号材料94 组别交报告⽇期：年⽉⽇姓名李尧学号09021089 报告退发：（订正、重做）同组者教师审批签字：

实验名称：电⼦拉⼒机测定聚合物的应⼒-应变曲线

⼀．实验⽬的1.掌握拉伸强度的测试原理和测试⽅法，掌握电⼦拉⼒机的使⽤⽅法及共⼯作原理；

2.了解橡胶在拉伸应⼒作⽤下的形变⾏为，测试橡胶的应⼒-应变曲线；

3.通过应⼒-应变曲线评价材料的⼒学性能（初始模量、拉伸强度、断裂伸长率）；

4.了解测试条件对测试结果的影响；

5.熟悉⾼分⼦材料拉伸性能测试标准条件。

⼆．实验原理

随着⾼分⼦材料的⼤量使⽤，⼈们迫切需要了解它的性能。⽽拉伸性能是⾼分⼦聚合物材料的⼀种基本的⼒学性能指标。

拉伸试验是⼒学性能中⼀种常⽤的测试⽅法，它是在规定的试验温度、湿度和拉伸速度下，试样上沿纵向施加拉伸载荷⾄断裂。在材料试验机上可以测定材料的屈服强度、断裂强度、拉伸强度、断裂伸长率。

影响⾼聚物实际强度的因素有：1）化学结构。链刚性增加的因素都有助于增加强度，极性基团过密或取代基过⼤，阻碍链段运动，不能实现强迫⾼弹形变，使材料变脆。

2）相对分⼦质量。在临界相对分⼦质量之前，相对分⼦质量增加，强度增加，越过后拉伸强度变化不⼤，冲击强度随相对分⼦质量增加⽽增加，没有临界值。3）⽀化和交联。交联可以有效增强分⼦链间的联系，使强度提⾼。分⼦链⽀化程度增加，分⼦间作⽤⼒⼩，拉伸强度降低，⽽冲击强度增加。4）应⼒集中。应⼒集中处会成为材料破坏的薄弱环节，断裂⾸先在此发⽣，严重降低材料的强度。

5）添加剂。增塑剂、填料。增强剂和增韧剂都可能改变材料的强度。增塑剂使⼤分⼦间作⽤⼒减少，降低了强度。⼜由于链段运动能⼒增强，材料的冲击强度增加。惰性填料只降低成本，强度也随之降低，⽽活性填料有增强作⽤。6）结晶和取向。结晶度增加，对提⾼拉伸强度、弯曲强度和弹性模量有好处。结晶尺⼨越⼩，强度越⾼。取向使材料的强度提⾼⼏倍甚⾄⼏⼗倍，此外，取向后可以阻碍裂缝向纵深⽅向发展。7）外⼒作⽤速度和温度。拉伸试验中提⾼拉伸速度和降低温度都会使强度降低。
