木龙骨施工工艺

木龙骨施工工艺

一、木龙骨夹板墙身施工

木龙骨夹板墙身分为独立的隔断墙与靠建筑墙体的单边木墙身两种,其施工方法也有所不同,以下将分别进行阐述;

1．施工前的准备工序

1施工条件：

在墙身结构施工前,吊顶面的龙骨架吊装应完毕;需要通入墙面的电器线路应敷设到位,必要的施工材料已进场,施工所需的工具与吊顶施工相同;

2弹线：

靠建筑墙体的单边木墙身的弹线,通常按木龙骨的分档尺寸,在建筑墙面上弹出分格线;

独立隔断墙的弹线,需在地面和墙面上弹出墙体的位置宽度线和高度线,并标出门的位置;也就是说,通过弹线,找出施工的基准点和基准线,使工人在施工中有所依据;

3刷防火漆：

室内装饰中的木结构墙身均需防火处理;应在制作墙身木龙骨上与木夹板的背面,涂刷三遍防火漆,涂刷方法可按本章第一节所述方法进行;

2．靠建筑墙面木墙身结构施工

1拼装木龙骨架：

墙身结构通常使2530mm的带凹槽木方作为龙骨,该木龙骨架可在地面进行拼装,拼装框体的规格通常是a300或a400方框架法a300=300300mm,a400=400400mm,该尺寸是木框架两木方中心线之间的距离;对于面积不大的墙身,可一次拼成木骨架后,再安装固定在墙面上;对于大面积的墙身,可将拼成的木龙骨架分片安装固定;木龙骨架的拼装方法与吊顶木龙骨架相同,可参见本章第一节;

2木骨架在建筑墙身上的固定：

1检查墙身的平整度与垂直度：用垂线法和水平线来检查墙身的垂直度和平整度,并在墙面上标出最高点和最低点;对墙面平整误差在10mm以内的墙体,可进行重新抹灰浆修正,如误差大于10mm,通常不再修正墙体,而是在建筑墙体与木骨架间加木垫来调整,以保证木骨架的平整度和垂直度;

2木楔圆钉固定法：用16-20mm的冲击钻头在建筑面钻孔,钻孔的位置应在弹线的交叉点位置上,钻孔的孔距600mm左右,钻孔深度不小于60mm;在钻出的孔中打入木楔,如在潮湿的地区或墙面易受潮的部位,木楔可刷上桐轴,待干燥后再打入墙孔内;

固定木骨架时,应将骨架立起后靠在建筑墙面上,用垂线法检查木骨架垂直度,用水平直线法检查木骨架的平整度;对校正好的木骨架进行固定;固定前,先看骨架木龙骨与建筑墙面有否缝隙,如有缝隙应先用木片或木块将缝隙垫实,再用圆钉将木龙骨与木楔钉牢固;

3木夹板面安装：

1将木夹板进行挑选,分出不同色泽与残次件;把选好的木夹板正面四边刨出45度倒角,倒角处宽3mm左右;

2用15mm枪钉或25mm铁钉,把木夹板固定在木龙骨上;要求布钉均匀,钉距100mm左右;通常5mm厚以下木夹板用25mm铁钉固定,9mm左右厚木夹板用30-35mm铁钉固定;

3对钉入木夹板的钉头,有二种方法处理;一种是先将钉头打扁,再将钉头打入木夹板内；另一种是先将钉头与木夹板钉平,待木夹板全部固定后,再用尖头冲子,逐个将钉头冲入木夹板平面以内1mm;如果不这样处理钉头的黄色锈斑将破坏饰面;

钉枪钉的钉头可直接埋入木夹板内,所以不必再处理,但在用钉枪时,要注意把钉枪嘴压在板面上后再扣动板机打钉,以保证钉头埋入木夹板内;

4钉踢脚线板：

踢脚线板可用实木板制作,也可用原木夹板9-15mm制作;还有塑料踢脚板制成品;近年来,在一些高级装饰中采用模压板的制成品踢脚线;

实木板、厚夹板踢脚线,一般用铁钉与墙面木骨架固定,塑料踢脚线用螺钉固定,模压板踢脚线可用万能胶与木夹板墙面粘贴;

5饰面及收口

在夹板墙身基面上,可进行的饰面种类主要有：油漆饰面、喷涂饰面、贴墙纸饰面、贴墙毡饰面、镶镜面、镶贴不锈钢板饰面、镶贴塑料饰面板饰面、镶包人造革饰面等;饰面的收口压线通常用木饰线条或不锈钢饰线条;各种饰面的方法将在第六章中详细介绍,收口工艺及方法将在本章第七节中介绍;

3．木墙裙及窗台板

1木墙裙与木墙身的区别是,木墙裙一般只有1-1.2m的高度,而木墙身则需做到吊顶平面处;木墙裙的骨架制作和安装方法与木质墙身基本相同,只有在有造型要求的墙裙面上,钉面板的方法有所不同;常见的有明缝安装面板、阶梯安装面板和压条缝安装等;安装面板前应用0木砂纸打磨面板四周,使其棱边光滑而无毛刺和飞边;

2木墙裙与窗台板的接,在室内装饰工程中经常见到,这是因为木墙裙的高度通常与窗台等高,窗台板与木墙裙的接,就使木墙裙有了整体效果;否则,木墙裙就有不完整之感;

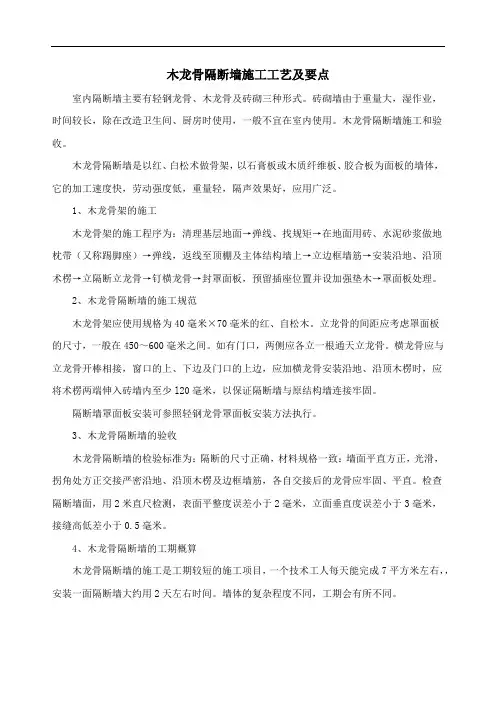

4．木隔断墙的施工

1木隔断墙的结构形式：

木隔断墙分为全封隔断墙,有门窗隔断墙和半高隔断墙三种,其结构形式不尽相同;

1大木方构架：这种结构的木隔断墙,通常用5080mm或50100mm的大木方制作主框架,框体的规格为a500左右的方框架或500800mm左右的长方框架,再用4-5mm厚的木夹板作为基面板;该结构多用于墙面较高较宽的隔断墙;

2小木方双层构架：为了使木隔断墙有一定的厚度,常用2530mm的带凹槽木方作成两片骨架的框体,每片规格为a300或a400的框架,再将两个框架用木方横杆相连接,其墙体的宽度通常为150mm左右;

3单层小木方构架：

这种结构常用2530mm的带凹槽木方组装;框体为a300mm,与墙身木骨架,吊顶木骨架相同;该结构木隔断墙多用于高度3m以下的全封隔断或普通半高矮隔断;

2隔断墙的固定：

1弹线打孔：

在需要固定木隔断墙的地面和建筑墙面,弹出隔断墙的宽度线与中心线;同时画出固定点的位置,通常按300-400mm的间距在地面和墙面,用Φ7.8mm或Φ10.8mm的钻头,在中心线上打孔,孔深45mm左右,向孔内放入M6或M8的膨胀螺栓;注意打孔的位置应与骨架竖向木方错开位;如果用木楔铁钉固定,就需打出Φ20左右的孔,孔深50mm左右,再向孔内打入木楔;

2固定木骨架：

固定木骨架的方式有几种,但在室内装饰工程中,通常遵循不破坏原建筑结构的规则,处理骨架固定工作;固定木骨架的位置通常是在沿墙、沿地和沿顶面处;固定木骨架前,应按对应地面的墙面的顶面的固定点的位置,在木骨架上画线,标出固定点位置;如用膨胀螺栓固定,就应在标出的固定点位置打孔;打孔的直径略大于膨胀螺栓直径;

对半高矮隔断墙来说,主要靠地面固定和端头的建筑墙面固定;如果矮隔断墙的端头处无法与墙面固定,常用铁件来加固端头处;

对于各种木隔墙的门框竖向木方,均采应用铁件加固法,否则,木隔墙将会因门的开闭振动而出现较大颤动,进而使门框松动、木隔墙松动;

3隔断墙与吊顶的连接：

如隔断墙的顶端不是建筑结构,而是与吊顶相接触,其处理方法要根据不同的吊顶结构而定;

对于无门的隔断墙来说,当其与铝合金龙骨吊顶或轻钢龙骨吊顶接触时,只要求相接缝隙小、平直即可;当其与木龙骨吊顶接触时,应将吊顶的木龙骨与隔断墙的沿顶龙骨钉接起来,如两者间有接缝,应垫实接缝后再钉钉子;

对于有门的隔断墙,考虑门开闭的振动和人来人往的碰动,所以顶端也应进行固定;其固定方法为：木隔断的竖向龙骨应穿过吊顶面,至少在门框的竖向木龙骨顶端应穿过吊顶面,在吊顶面以上再与建筑层的顶面进行固定;固定方法常用斜角支撑,斜角支撑杆可以是木方或角铁,斜角支撑杆与建筑层的顶面夹角以为60度为好,斜角支撑与建筑层的顶面,可用木楔铁钉或膨胀螺栓来固定;

4固定木隔断墙面木夹板：

隔断墙上固定木夹板的方式主要有明缝固定和拼缝固定两种;明缝固定是在两板之间留一条有一定宽度的缝,施工图无规定时,缝宽为8-10mm为宜;如明缝处不用垫板,则应将木龙骨面刨光,明缝的上下宽度应一致,锯割木夹板时,应用靠尺来保证锯口的平直度与尺寸的准确性,并用0木砂纸修边;拼缝固定时,要对木夹板正面四边进行倒角处理,以便在以后的基层处理时可将木夹板之间缝隙补平;其板边倒角为4503;其钉板方法与木质墙身相同;

5饰面及收口：

木龙骨架隔断的饰面,一般为木板油漆、木板贴墙纸、木板喷涂和贴墙面饰面板等几种;隔断墙的收口部位主要是一吊顶面之间,与建筑墙面之间,以及隔断墙与本身的门窗之间;

3木隔断墙体门窗的结构与做法：

1门框结构：

木隔断中的门框是以隔断门洞两侧的竖向木方为基体,配以挡位框、饰边板或饰边线条组合而成;大木方骨架的隔墙门洞竖向木方较大,其挡位框的木方可直接固定在竖向木方上;对小木方双层构架的隔断墙来说,因其木方较小,应该先在门洞内侧钉上12mm的厚夹板或实木板之后,再在厚夹板上固定挡位框;

门框的包边饰边的结构形式有多种,常见的有厚夹板加木线条包边、阶梯式包边、大木线条压边等;门框包边饰边板或木线条的固定通常用铁钉,其铁钉均需按埋入式处理;

2窗框结构：

木隔断中的窗框是在制作木隔断时预留出的,然后用木夹板和木线条进行压边或定位;木隔断墙的窗有固定式和活动窗扇式,固定窗是用木压条把玻璃板定位在窗框中,活动窗扇式与普通活动窗基本相同;

二、轻钢龙骨石膏板吊顶工程

一、 施工准备

吊顶采用轻钢龙骨38×1.2,大厅采用50×1.2,T型铝合金龙骨32×22×1.1、22×22×1.1,石膏硅钙板600×600,Φ8吊杆,Φ8膨胀螺栓,角码40×40×4

二、 作业条件

1、按照施工图纸在现场放出主控制线;

2、顶棚已按龙骨位置弹好线

三、 施工工艺

施工顺序：弹吊点位置线 弹吊顶高度线 打眼安装吊杆

安装主龙骨安装T型主龙骨及小骨 机电设备安装、验收 安装石膏板

1、根据房间50水平线,用尺竖向量至吊顶设计标高,办公室2.6m50线上返2.1m,水平允许偏差±3㎜,走廊2.3m50线上返1.8m沿墙四周弹顶棚标高水平线,并在墙上画好龙骨分档线,吊杆距墙150mm,主龙骨两端距墙距不大于150mm,且每根龙骨的间距为1m,在楼板下面弹好1m×1m方格线;开敞大办公厅吊顶起拱20mm,小办公室起拱5mm.走廊、起拱2mm,房间的短向跨度起拱;

2、弹好顶棚标高水平线及龙骨分档线位置后,确定吊杆下端的标高,按大龙骨位置和吊杆间距,把吊杆无螺丝扣一端与40×40×4角码焊接,吊杆用Φ8膨胀螺栓与顶棚固定;

3、吊杆端头螺纹外露长度不应小于3mm,安装大龙骨时,应将大龙骨用吊挂件连接在吊杆上,拧紧螺丝卡牢;大龙骨接长可用接插体连接;大龙骨安装完毕后应进行调平;

4、38及50主龙骨宜平行于灯具方向布置,吊杆应躲开风口、灯具的位置;开敞办公室天花需12米在大龙骨上部焊接横卧大龙骨一道,以加强大龙骨的侧向稳定及吊杆整体性;

5、中龙骨安装完毕,经检查标高、间距、平直度和吊挂荷载符合设计要求后,顶板的安装由顶棚中间行中龙骨的一端开始,先装一根边卡档小龙骨,再将硅钙板搁置在三面龙骨翼缘上,然后安装另一侧小龙骨,按上述程序分行安装,最后拉线调整T型明龙骨;等水、电、空调等专业工序完成后方可安装天花;

6、石膏硅钙板遇灯口、风口及墙边需要裁割时应垂直于板背面的肋裁割整齐;灯具、风口应调整好,使板四周在同一水平线上;非整块板可以用刨子开槽使裁割的一边放下使其保持水平,走廊石膏板安装后必须对钉眼做防锈处理刷防锈漆;
