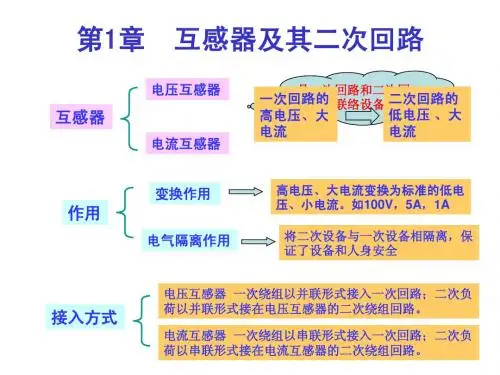

第1章互感器及其二次回路
互感器电压互感器
电流互感器是一次回路和二次回路的联络设备。一次回路的高电压、大电流二次回路的低电压、大电流作用
接入方式变换作用电气隔离作用高电压、大电流变换为标准的低电压、小电流。如100V，5A，1A
将二次设备与一次设备相隔离，保证了设备和人身安全
电压互感器一次绕组以并联形式接入一次回路；二次负荷以并联形式接在电压互感器的二次绕组回路。
电流互感器一次绕组以串联形式接入一次回路；二次负荷以串联形式接在电流互感器的二次绕组回路。本章内容电压互感器二次回路电压互感器二次回路的要求
电压互感器的接线方式
二次侧接地方式
二次回路的短路保护
反馈电压的防范
电压小母线设置
二次回路的断线信号装置
交流电网的绝缘监察
二次回路的切换电流互感器二次回路
电流互感器二次回路的要求
电流互感器的接线方式
二次侧接地保护
二次回路开路的防范
电流互感器的二次负载1-1 电压互感器二次回路
1-1-1 电压互感器二次回路的基本要求
（5）对于双母线上的电压互感器，应有可靠的二次切换回路。（1）电压互感器的接线方式应满足测量仪表、远动装置、继电保护和自动装置的具体要求。
（2）应有一个可靠的安全接地点。
（3）应设置短路保护。
（4）应有防止从二次回路向一次回路反馈电压的措施。
1-1 电压互感器二次回路
1-1-2 电压互感器的接线方式
（1）单相电压互感器接线方式一次侧不能接地，二次侧一端接地
（2）两个单相电压互感器构成的V-V接线方式
一次绕组不接地，二次绕组V相接地
测线电压测线电压
（3）三个单相电压互感器构成的星形接线方式1-1-2 电压互感器的接线方式
一、二次绕组中
性点及开口三角
形绕组一端接地中性点直接接地系统测线电压或相电压
中性点不接地系统：
测线电压和供绝缘检查的零序电压
1-1-2 电压互感器的接线方式
（4）三相三柱式电压互感器构成的星形接线方式一次绕组中
性点不允许
接地可测线电压和相电压，但不能测供绝缘监察的相对地电压
1-1-2 电压互感器的接线方式
互感器二次回路压降误差及负荷概述 安装运行于电厂和变电站中的电压互感器，往往离装设于控制室配电盘上的电能表有较
远的距离（例如，有的500kV变电站，此距离长达800米），它们之间的二次连接导线较长，
而且往往接有快速开关接点及保险管等，其电阻值较大；如果二次所接表计、继电保护装置
及其他负荷较重，负荷电流较大，则由此引起的二次回路压降将较大。
如图1（a）所示，由于电压互感器与电能表间的二次回路上有电压降（R1－jX1）1I、
（R2－jX2）2I、（R3－jX3）3I，导致电能表端子上的电压（abU与cbU）不等于电压互感
器二次的端电压（abU与cbU），包括其大小和相角都不相同，即（abU≠abU，cbU≠cbU，
abU与abU间存在相角差δab）从而给电能的计量结果带来误差。
图1 电压互感器二次回路
在图1（a）所示三相三线电路中，ab相及cb相二次回路压降abU及cbU，可用下式表
达：
ΔabU=abU－abU=－(R1+jX1)1I+(R2+jX2)2I±abE=－(R1+jX1)1I－(R2+jX2)(1I+3I)
±abE
=－[(R1+R2) + j(X1+X2)] 1I－(R2+jX2)3I±abE （1）
ΔcbU=cbU－cbU=－(R3+jX3)3I+ (R2+jX2)2I±cbE
=－[(R2+R3) + j(X2+X3)]3I－(R2+jX2)1I±abE （2）
式中，abE、cbE——分别为外磁场在ab回路和cb回路中感生的电势。
在图1（b）所示三相四线电路中，ao相、bo相、co相二次回路压降ΔaU、ΔbU、Δ
cU，可用下式表达： aaaaEIIjXRIXXjRRUUU)])(()()[(320010101 （3）
bbbbEIIjXRIXXjRRUUU)])(()()[(310020202 （4）
电压互感器二次回路反充电的原因分析及防范措施
摘要：随着社会经济的快速增长，生活质量的不断提高，电力工程的发展不仅是电力行业的发展需求，更是日常生活对其需求的必然趋势。作为科技信息时代，电力工程的发展不仅要有足够的容量进行电能输送，还需保证电力系统的稳定与安全。电压互感器是电力系统工程中的必要设备，能够测量电力系统附属设备的运行参数，对电力系统的安全有着至关重要的作用。本文对电压互感器二次回路容易出现的反充电现象进行分析，探究其原因并找出相应的防范措施。
关键词：电压互感器；二次回路；反充电；原因；防范措施
引言
在电力系统，电压互感器的作用是测量电力系统中仪器仪表、继电保护装置，以及测量电力路线中电压、功率与电能。然而在实际中，电力线路中某段母线电压互感器停止工作，而母线继续工作时，设置两段母线电压互感器切换回路，便于其中一段母线电压互感器停用时，保证其电压互感器二次电压小母线上电压不间断，以及该段母线所连接的附属电力设备正常工作，但是这种二次回路切换易出现反充电现象，这对电力系统附属设备运行参数的测量有着严重的负面影响，严重时甚至产生电力安全事故。
一、电压互感器二次回路原理
电压互感器与变压器的内部结构与工作原理大同小异，电压互感器的结构中，一次阻绕N1扎数比较多、二次阻绕N2扎数比较少（结构如下图1所示），两次阻绕均与金属铁芯连接。一次阻绕与被测高压电网相连，将被测高压电网的电压进行缩小，此时二次电压所承载的电压值不仅额度较小，还比较稳定。在电力系统中，与高阻抗的电压测量仪表和继电器连接的电压线圈正常运行时，电压互感器接近于空载状态，这也就是电压互感器正常运行时的状态，此时电力系统中的三相电压对称，第三线圈上的三相感应电动势之和为零。一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
第1章互感器及其二次回路
互感器电压互感器
电流互感器是一次回路和二次回路的联络设备。一次回路的高电压、大电流二次回路的低电压、大电流作用
接入方式变换作用电气隔离作用高电压、大电流变换为标准的低电压、小电流。如100V，5A，1A
将二次设备与一次设备相隔离，保证了设备和人身安全
电压互感器一次绕组以并联形式接入一次回路；二次负荷以并联形式接在电压互感器的二次绕组回路。
电流互感器一次绕组以串联形式接入一次回路；二次负荷以串联形式接在电流互感器的二次绕组回路。本章内容电压互感器二次回路电压互感器二次回路的要求
电压互感器的接线方式
二次侧接地方式
二次回路的短路保护
反馈电压的防范
电压小母线设置
二次回路的断线信号装置
交流电网的绝缘监察
二次回路的切换电流互感器二次回路
电流互感器二次回路的要求
电流互感器的接线方式
二次侧接地保护
二次回路开路的防范
电流互感器的二次负载1-1 电压互感器二次回路
1-1-1 电压互感器二次回路的基本要求
（5）对于双母线上的电压互感器，应有可靠的二次切换回路。（1）电压互感器的接线方式应满足测量仪表、远动装置、继电保护和自动装置的具体要求。
（2）应有一个可靠的安全接地点。
（3）应设置短路保护。
（4）应有防止从二次回路向一次回路反馈电压的措施。
1-1 电压互感器二次回路
1-1-2 电压互感器的接线方式
（1）单相电压互感器接线方式一次侧不能接地，二次侧一端接地
（2）两个单相电压互感器构成的V-V接线方式
一次绕组不接地，二次绕组V相接地
测线电压测线电压
（3）三个单相电压互感器构成的星形接线方式1-1-2 电压互感器的接线方式
一、二次绕组中
性点及开口三角
形绕组一端接地中性点直接接地系统测线电压或相电压
中性点不接地系统：
测线电压和供绝缘检查的零序电压
1-1-2 电压互感器的接线方式
（4）三相三柱式电压互感器构成的星形接线方式一次绕组中
性点不允许
接地可测线电压和相电压，但不能测供绝缘监察的相对地电压
1-1-2 电压互感器的接线方式
