塔吊基础设计

混凝土塔吊基础设计标准

一、前言

混凝土塔吊基础设计是塔吊建设工程中的一个重要环节，它直接关系到塔吊的稳定性和安全性。因此，设计师在进行混凝土塔吊基础设计时，必须遵循相关的标准和规范，确保塔吊的基础能够承受各种荷载，不发生倾斜、滑移等问题。

二、设计依据

1. GB50010-2010《混凝土结构设计规范》

2. GB50017-2017《钢结构设计规范》

3. JGJ 120-2012《建筑起重机械安装工程施工及验收规范》

4. JGJ 94-2008《建筑起重机械基础设计规范》

5. JGJ 79-2012《建筑施工现场混凝土结构工程质量验收标准》

6. GB/T 50086-2016《建筑施工现场地基与基础工程验收规范》

三、设计计算

1. 基础尺寸计算

根据塔吊的重量、高度、跨度等参数，计算出基础的尺寸和深度。一般情况下，基础的尺寸应该大于塔吊支腿的外围尺寸，深度应该大于地面冻结深度。

2. 基础承载力计算

根据GB50010-2010《混凝土结构设计规范》中有关混凝土基础承载力的计算方法，计算出基础的承载力。同时，还需考虑基础所在地的土壤类型、承载能力、稳定性等因素。

3. 基础稳定性计算

根据塔吊的受力情况和基础的支撑方式，考虑基础的稳定性。对于不同类型的基础，还需进行相应的计算和分析。

四、基础类型

1. 地下基础

地下基础通常用于塔吊的高度较低、支腿间距较小、基础承载力较大的情况下。地下基础包括板式基础、筏式基础和桩基础。

2. 地上基础

地上基础通常用于塔吊的高度较高、支腿间距较大、基础承载力较小的情况下。地上基础包括砖石基础、钢筋混凝土基础、预制混凝土基础等。

五、施工要求

1. 基础施工前应该进行现场勘察和试验，确定土壤类型、承载能力和地下水位等因素。

2. 基础施工前应该清理基础周围的杂物和障碍物，保证施工安全。

3. 基础施工应该按照设计要求进行施工，保证基础的质量和稳定性。

河畔·新世界（成都）大一期Ⅲ区地下室

塔吊基础设计、安装施工方案

编制：

审核：

审批：

中天建设集团河畔·新世界(成都)

大一期Ⅲ区工程项目部

2008年1月10日 河畔·新世界（成都）大一期Ⅲ区地下室 〖塔吊基础设计、安装施工方案〗

1 目 录

一、工程概况： .............................................. 1

二、设计依据： .............................................. 1

三、使用的国家及地方规范标准： .............................. 1

四、塔吊基础定位： .......................................... 2

1、塔吊的平面布置原则： .................................... 2

2、塔吊型号及参数 .......................................... 2

3、本工程塔吊基础定位： .................................... 3

4、现场平面： .............................................. 4

四、塔吊基础演算 ............................................ 5

1、塔吊设计参数 ............................................ 5

2、塔吊基础演算： .......................................... 5

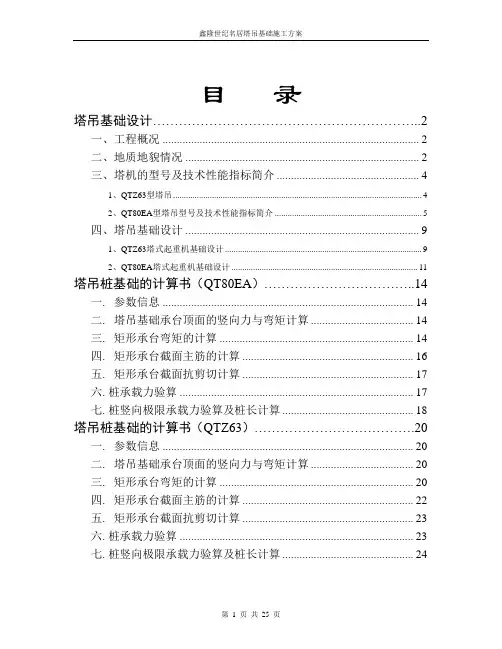

鑫隆世纪名居塔吊基础施工方案

第 1 页 共 25 页 目 录

塔吊基础设计……………………………………………………..2

一、工程概况 .......................................................................................... 2

二、地质地貌情况 .................................................................................. 2

三、塔机的型号及技术性能指标简介 .................................................. 4

1、QTZ63型塔吊 .................................................................................................................. 4

2、QT80EA型塔吊型号及技术性能指标简介 ................................................................... 5

四、塔吊基础设计 .................................................................................. 9

1、QTZ63塔式起重机基础设计 .......................................................................................... 9

2、QT80EA塔式起重机基础设计 ..................................................................................... 11

潮州市妇幼保健院扩建工程 塔吊基础施工方案

广州工程总承包集团有限公司 1 一、编制依据

1. 本工程《岩土工程勘察报告》；

2. 本工程施工图纸等设计文件；

3. 本塔式起重机使用说明书；

4.《塔吊起重机混凝土基础工程技术规程》JGJ/T187-2009；

5.《地基与基础施工质量验收标准》GB50202-2018；

6.《钢结构工程施工质量验收规范》GB50205-2001；

7.《建筑地基基础设计规范》GB50007-2011；

8.《钢结构设计规范》GB50017-2003；

9.《建筑机械使用安全技术规程》JGJ33-2012；

10.《建筑桩基技术规范》JGJ94-2008；

11.《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ196-2010；

12. 本工程施工组织设计。

二、工程概况

一）工程概述

工程名称：潮州市妇幼保健院扩建工程

建设单位：潮州市政府项目建设中心

勘察单位：广州地质勘察基础工程公司

设计单位：广州承台设计院

监理单位：中科高盛咨询集团有限公司

施工单位：广州工程总承包集团有限公司

潮州市妇幼保健院扩建工程位于广东省潮州市湘桥区潮枫路与新安街交汇处西南侧。项目总用地面积为2478.45㎡，建筑用地面积为2213.55㎡，基底面积883㎡，总建筑面积12965㎡。其中，地上建筑面积10380㎡，地下建筑面积约2195㎡。建筑层数地上12层、地下2层，建筑总高度52.4m。结构类型为框剪结构，结构设计使用年限50年，基础采用钻孔灌注桩基础，基础设计等级为乙级，结构安全等级为二级。建筑耐火等级为一级，抗震设防类别为重点设防乙类，场地设防烈度为8度，基坑安全等级为一级。建筑±0.000相当于绝对标高7.50m，地下室底板顶标高-7.20m。
