当前位置：文档之家 › 聚丙烯纤维对混凝土性能影响的实验研究

聚丙烯纤维对混凝土性能影响的实验研究

  • 格式：pdf
  • 大小：169.00 KB
  • 文档页数：3

第２３卷第１期　２０１３年３月　洛阳理工学院学报（自然科学版）　Ｊｏｕｒｎａｌ　ｏｆ　Ｌｕｏｙａｎｇ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ（ＮａｔｕｒａＩ　Ｓｃｉｅｎｃｅ　Ｅｄｉｔｉｏｎ）　Ｖ０１．２３　ＮＯ．１　Ｍａｒ．２０１３　

聚丙烯纤维对混凝土性能影响的实验研究　

张守元　，王玉江　

（１．河南三建建设集团有限公司，河南洛阳４７１０００；２．洛阳理工学院材料科学与工程系，河南洛阳４７１０２３）　

摘要：研究了不同掺量聚丙烯纤维对混凝土性能的影响。实验结果表明，掺入０．０５％～Ｏ．２０％的聚丙烯纤维，可　显著改善混凝土的抗裂性能、抗渗性能以及抗冲击性能，但将降低混凝土的强度。　关键词：聚丙烯纤维；混凝土；抗裂性能；抗冲击性能　ＤＯｈ１０．３９６９／ｉ．ｉｓｓｎ．１６７４－５０４３．２０１３．０１．００１　中图分类号：ＴＯ１７２．７９　文献标志码：Ａ　文章编号：１６７４　５０４３（２０１３）０１．０００１．０３　

聚丙烯纤维是一种新型的混凝土增强纤维，一般分为单丝和网格形两种，其直径为ｌ０～１００　１１　ｍ，　长１９￣５０　ｍｍ，物理性能基本相同，即密度０．９１　Ｒ／ｃｍ３，熔点１６５℃，燃点５９０℃，弹性模量３　５００　ＭＰａ，　

抗拉强度５６０～７７０　ＭＰａ。聚丙烯纤维吸水性好，导热性能低，导电性低，对酸碱盐的阻抗高，属无毒　材料。　聚丙烯纤维通常是以较低掺量直接加入混凝土拌合物中，依靠拌合物自身的摩擦和揉搓作用使之分　散。在混凝土中掺入适量的聚丙烯纤维可以改善混凝土的脆性，减少混凝土塑性收缩裂缝，提高混凝土　

韧性及抗冲击性能，还可以改善混凝土早期塑性收缩及抗渗性能。由于具有这些特性，聚丙烯纤维混凝　土被广泛运用到建筑工程中ｕ　

本文针对不同的用途要求，对掺聚丙烯纤维的混凝土的开裂性能、抗渗性能、抗冲击性能以及力学　

性能等进行了实验研究。　

１实验部分　

１．１原材料　

水泥为洛阳黄河同力水泥有限责任公司黄河同力牌ＰＣ　３２．５水泥；细骨料采用洛河水洗砂，细度模数　

为２．３；粗骨料为洛河５～２５　ｍｍ卵石；减水剂为洛阳祥昌牌高效液体减水剂（ＦＤＮ）；粉煤灰为洛阳热电厂　ＩＩ级粉煤灰；聚丙烯纤维为洛阳工岩科技有限公司聚丙烯网状纤维；水为自来水。　

聚丙烯纤维掺入量为０．００％～Ｏ．２０％ｒ占胶凝材料的质量比）。　

混凝土配合比为：胶凝材料：卵石：砂＝１．００：２．３０：１．４９，水胶比＝Ｏ．４４。　减水剂掺量＝１．５０％，粉煤灰掺量＝１　０．０％。　

１．２实验方法　

根据ＧＢ／Ｔ５００８１—２００２、ＧＢ／Ｔ５０Ｏ８２—２０Ｏ９标准要求，测定混凝土的劈裂抗拉强度、抗折／抗压强度、　

抗渗性、抗冲击性等。　

２结果与讨论　

２．１聚丙烯纤维对混凝土劈裂抗拉强度的影响　

混凝土试件尺寸为１００　ｍｍ×１００　ｍｍ×１００　ｍｍ，养护龄期为３　ｄ和２８　ｄ，劈裂抗拉强度测定结果如　

表１所示。　

收稿日期：２０１２—０７－１８　作者简介：张守．￣（１９７２一），男，河南信阳人。本科，工程师，主要从事建筑工程检测方面的研究．　

＿ＥＳｘ￣（１９７０－），男，新疆石河予人，博士，副教授，主要从事水泥和混凝土化学方面的研究．

　２　洛阳理工学院学报（自然科学版）　第２３卷　

表１聚　的影响　

当试件在受劈裂抗拉强度荷载时，普通混凝土试件达到破坏强度时完全断开，而加入纤维的混凝土　试件，在达到破坏强度时，样品仍保持为一体，说明混凝土内加入聚丙烯纤维后，混凝土的韧性、抗裂　

性能大大增强了。从表１可见，仅掺入０．１％的聚丙烯纤维，混凝土的劈裂抗拉强度　提高３８．７％，Ｒ２。提高　ｌ７．１％；掺量提高Ｎｏ．２％时，混凝土的劈裂抗拉强度　提高３３．３％，　。提高１１．５％，较掺量０．１％时略有　降低。此结果表明：从提高抗裂性能的角度出发，聚丙烯纤维的掺量并非越高越好，而是有一个最佳掺　量范围。过多的聚丙烯纤维掺入并不能使混凝土韧性和抗裂性达到最佳，反而因聚丙烯纤维掺量过大而　

引起施工难度增大以及混凝土成本的提高。　

２．２聚丙烯纤维对混凝土抗渗性能的影响　

聚丙烯纤维可以提高混凝土的抗渗性能，掺入适量的微细纤维可以有效抑制混凝土早期干缩裂缝及　离析裂缝的产生及发展，减少了混凝土的收缩裂缝，有效抑制了连通裂缝的产生，杂乱分布在混凝土中的　

聚丙烯纤维彼此相粘接，起到承托骨料的作用，降低了混凝土表面的析水和集料的离析，从而使混凝土中　直径为５０￣１００　ｕ　ｍ的孔隙含量降低，进而提高混凝土的抗渗性能。在混凝土中掺入０．０５％～Ｏ．１０％的聚丙　

烯纤维，测定了混凝土抗渗压力，结果如表２所示。　

表２表明，０．０５％￣０．１０％掺量的聚丙烯纤维混凝土比普通混凝土的抗渗能力提高了６２．５％￣７５．０％。在　混凝土腐化池、地下室工程、屋面、贮水池、外墙抹灰等工程中，采用聚丙烯纤维为刚性防水材料，可　

以有效解决渗裂问题的困扰。　

２．３聚丙烯纤维对混凝土抗冲击性能的影响　

混凝土加入纤维凝固后，握裹水泥的纤维丝相粘练成为致密的、乱向分布的网状增强系统，有利于　防止并控制微裂的产生和发展，增强混凝土的韧性。同时由于有效改善了泌水性，对于早期养护大有助　

益。实践证明，水泥固化早期，纤维混凝土比普通混凝土可保持更多的水分。水泥的水化反应更彻底，　骨料离析减少，级配更加均匀，其表面强度较之普通混凝土更强。纤维独特的表面处理工艺使得纤维可　

以和水泥基料紧紧地结合在一起，极大地保持了混凝土的整体强度，混凝土受到冲击时纤维吸收了大量　能量，从而有效减少了集中应力和作用，阻碍了混凝土中裂缝的迅速扩展，增强了混凝土的抗冲击及抗　

震能力。表３为不掺聚丙烯纤维和掺有聚丙烯纤维的混凝土抗冲击落重实验的结果。由表３数据显示，掺　

有聚丙烯纤维的混凝土试件的初裂冲击次数和破坏冲击次数较不掺纤维的成倍提高，并随着纤维掺量的　

增加而增加。因此，聚丙烯纤维的掺入大大地提高了混凝土的抗冲击及抗震性能。　

２．４聚丙烯纤维对混凝土强度的影响　

为研究聚丙烯纤维对混凝土强度的影响，设计了２个混凝土配合比，如表４所示。适当调整减水剂的　第１期　张守元等：　聚丙烯纤维对混凝土性能影响的实验研究　３　

用量仅保证混凝土的塌落度控制在１５０　ｍｍ。混凝土的抗压和抗折强度测试参照ＧＢ／Ｔ５ＯＯ８ｌ—　０Ｏ２规定，　

测试结果如表５所示。从表５可知，由于聚丙烯纤维的弹性模量低，掺入后对混凝土的强度有不利的影　响。但由于聚丙烯纤维在混凝土中常用的体积掺量很低，对混凝土强度的影响并不显著。　

表３聚　

表４混凝土配合比　

表５聚丙烯纤维对混凝土强度的影响　

３结语　

在混凝土中添ＪＪｎｏ．０５％～０．２０％的聚丙烯纤维，即可较大幅度地提高混凝土的抗裂、抗渗、抗冲击性　

能，但混凝土强度也随着聚丙烯纤维的掺入而降低。　

参考文献：　Ｉ１ｌ肖芳，李明．聚丙烯纤维在泵送混凝土中的应用ＩＪ１．混凝土，２００３（１１）：６０－６４．　ｆ２ｌ潘永洪．聚丙烯纤维在高性能混凝土及砂浆中的应用ＩＪ１．重庆建筑，２０１２，１１（１）：４６．４７．　Ｉ３ｌ黄晓静．聚丙烯纤维对高性能混凝土抗裂性及耐久性影响的实验研究　．防交通工程与技术，２０１２（２）：２０—２２．　Ｉ４ｌ张华，李飞，陆－峰’等．冲击荷载下聚丙烯纤维混凝土动态性能实验研究　．特种结构，２０１２，２９（１）：１０—１４．　

Ｅｘｐｅｒｉｍｅｎｔａｌ　Ｓｔｕｄｙ　ｏｆ　ｔｈｅ　Ｅｆｆｅｃｔｓ　ｏｆ　Ｐｏｌｙｐｒｏｐｙｌｅｎｅ　Ｆｉｂｅｒｓ　ｏｎ　ｔｈｅ　Ｐｒｏｐｅｒｔｉｅｓ　ｏｆ　Ｃｏｎｃｒｅｔｅ　ＺＨＡＮＧ　Ｓｈｏｕ—ｙｕａｎ‘，ＷＡＮＧ　Ｙｕ－ｊｉａｎｇ＂　（１．Ｔｈｅ　Ｔｈｉｒｄ　Ｃｏｎｓｔｒｕｃｔｉｏｎ　Ｇｒｏｕｐ　Ｃｏ．Ｌｔｄ．ｏｆＨｅｎａｎ，Ｌｕｏｙａｎｇ　４７１０００，Ｃｈｉｎａ；　２．Ｌｕｏｙａｎｇ　Ｉｎｓｔｉｔｕｔｅ　ｏｆ　Ｓｃｉｅｎｃｅ　ａｎｄ　Ｔｅｃｈｎｏｌｏｇｙ，Ｌｕｏｙａｎｇ　４７１０２３，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ｔｈｅ　ｅｆｆｅｃｔｓ　ｏｆｄｉｆｆｅｒｅｎｔ　ａｍｏｕｎｔ　０ｆｐＯｌｙｐｒ０ｐｙＩｅｎｅ　ｆｉｂｅｒｓ　ｏｎ　ｔｈｅ　ｐｒｏｐｅｒｔｉｅｓ　ｏｆｃｏｎｃｒｅｔｅ　ｈａｖｅ　ｂｅｅｎ　ｓｔｕｄｉｅｄ　ｉｎ　ｔｈｉｓ　ｐａｐｅ￣　Ｔｈｅ　ｒｅｓｕｌｔｓ　ｉｎｄｉｃａｔｅ　ｔｈａｔ　ｔｈｅ　ａｎｔｂｃｒａｃｋｉｎｇ　ｐｅｒｆｏｒｍａｎｃｅ，ｔｈｅ　ａｎｔｉ—ｐｅｒｍｅａｂｉｌｉｔｙ　ｐｅｒｆｏｒｍａｎｃｅ　ａｎｄ　ｔｈｅ　ｉｍｐａｃｔ　ｐｅｒｆｏｒｍａｎｃｅ　ｏｆ　ｃｏｎｃｒｅｔｅ　ｗｉｌｌ　ｂｅ　ｉｍｐｒｏｖｅｄ　ｇｒｅａｔｌｙ　ｗｉｔｈ　ｔｈｅ　ａｄｍｉｘｔｕｒｅ　ｏｆ　０．０５％￣０．２０％ｐｏｌｙｐｒｏｐｙｌｅｎｅ　ｆｉｂｅｒｓ，ｗｈｉｌｅ　ｔｈｅ　ｃｏｍｐｒｅｓｓｉｏｎ　ｓｔｒｅｎｇｔｈ　ａｎｄ　ｔｈｅ　ｂｅｎｄｉｎｇ　ｓｔｒｅｎｇｔｈ　ｏｆ　ｃｏｎｃｒｅｔｅ　ｗｉｌｌ　ｂｅ　ｒｅｄｕｃｅｄ．　Ｋｅｙ　ｗｏｒｄｓ：ｐｏｌｙｐｒｏｐｙｌｅｎｅ　ｆｉｂｅｒｓ；ｃｏｎｃｒｅｔｅ；ａｎｔｉ－ｃｒａｃｋｉ

ｎｇ　ｐｅｒｆｏｒｍａｎｃｅ；ｉｍｐａｃｔ　ｐｅｒｆｏｒｍａｎｃｅ

合集下载

混凝土中聚丙烯纤维的应用效果研究

混凝土中聚丙烯纤维的应用效果研究

混凝土中聚丙烯纤维的应用效果研究

引言

混凝土是一种广泛使用的建筑材料，其强度、耐久性和可靠性是建筑工程中至关重要的因素。然而，由于混凝土的初始强度和抗裂性能不足，需要通过添加一些混凝土增强材料来提高其性能。聚丙烯纤维是一种常用的混凝土增强材料，其应用效果已经得到广泛认可。本文将重点研究混凝土中聚丙烯纤维的应用效果。

1. 聚丙烯纤维的特性

聚丙烯纤维是一种由聚丙烯单体制成的纤维材料。其特性如下：

（1）高强度：聚丙烯纤维的拉伸强度和弹性模量都很高，可以有效地增强混凝土的抗拉强度和抗裂性能。

（2）耐久性：聚丙烯纤维具有良好的耐久性，可以在混凝土的使用寿命内保持稳定的性能。

（3）耐腐蚀性：聚丙烯纤维不会被水、碱、酸等化学物质腐蚀，可以有效地延长混凝土的使用寿命。

（4）阻燃性：聚丙烯纤维具有良好的阻燃性能，可以有效地防止混凝土在火灾时失去强度。

2. 混凝土中聚丙烯纤维的应用效果

（1）提高混凝土抗裂性能

混凝土在受力时容易产生裂缝，影响其使用寿命和强度。添加聚丙烯纤维可以有效地提高混凝土的抗裂性能，减少裂缝的产生。混凝土中聚丙烯纤维的应用可以将混凝土的抗裂强度提高30%以上。研究表明，在混凝土中添加0.5%的聚丙烯纤维可以有效地防止裂缝的产生。

（2）提高混凝土的抗冲击性能

混凝土在受到冲击时容易发生破坏，影响其使用寿命和安全性。添加聚丙烯纤维可以有效地提高混凝土的抗冲击性能。研究表明，在混凝土中添加1%的聚丙烯纤维可以将混凝土的抗冲击能力提高50%以上。

（3）提高混凝土的抗疲劳性能

混凝土在长期使用过程中容易发生疲劳破坏，影响其使用寿命和可靠性。添加聚丙烯纤维可以有效地提高混凝土的抗疲劳性能。研究表明，在混凝土中添加0.8%的聚丙烯纤维可以将混凝土的抗疲劳性能提高30%以上。

（4）提高混凝土的抗冻融性能

混凝土在低温环境下容易发生冻融破坏，影响其使用寿命和可靠性。添加聚丙烯纤维可以有效地提高混凝土的抗冻融性能。研究表明，在混凝土中添加0.5%的聚丙烯纤维可以将混凝土的抗冻融性能提高40%以上。

聚丙烯纤维混凝土的力学性能试验研究

聚丙烯纤维混凝土的力学性能试验研究

１ｌ２试验过程　纤维混凝土的基体设计强度等级为Ｃ４０，水灰比为０－４．　配合比为Ｃ：Ｓ：Ｇ：Ｗ＝５４０：５５２：１０６１：２ｌ５。纤维的掺量分别为　０．５ｋｇ／ｍ　、１．０ｇｋｇ／ｍ　、１．５ｋｇ／ｍ　。为使纤维均匀分散丁混凝土　中，采用干拌法，即先将纤维和砂、石、水泥一起搅拌均匀后．　再加水…起搅拌成混凝上拌合物。采用机械搅拌，搅拌时问　控制在８ｒａｉｎ左右。混凝土各项力学性能试验按照ＤＩ门　ｌ５０　的倾向，使混凝土和砂浆的整体性得到改善，稠度得到提高。　２．２纤维对抗压强度的影响　混凝土试件尺寸为１００ｍｍｘ１００ｍｍｘｌ０Ｏｍｍ，每组三个试　件．在ＮＹＬ一２０００型液压试验机上按照国标ＧＢＪ８ｌ＿８５进行　试验．２８ｄ的混凝土抗压强度试验结果见图２。　图２为纤维掺量和纤维长度与抗压强度之间的关系。由　阔２可以看ｆＩＪ．在基体混凝土试中掺加聚丙烯纤维可以提高　混凝上的抗压强度．提高的幅度为埘比组普通混凝土的　８．９％～１５－３％．掺量变化对抗压强度影响较小。纤维长度对抗　。。蠢　＿ｌＩ　＿　ｌｌ　：＿　＿ｌｌｌ

　班　‰　＊　赣魏羹　童囊甏蘑　誊　笺；　霞▲毫　黪毫ｔ鬟　强　压强度的影响较大。当混凝土中纤维掺量相同时，混凝土的　抗压强度随着纤维长度的增加而提高。试验还发现，混凝土　中由于纤维的加入，增大了　昆凝土压缩破坏时的延性，混凝　土试件在破坏过程中没有出现崩碎和突然强度降低．而是在　达到峰值后强度逐渐降低．混凝上表现出延性破坏的性质。　４８　口９１１１１１１　鼬ｌ２ｆｉｌｍ■Ｉ６ｍｍ　

Ｏ　Ｏ　０　５　】．０　纤维掺　／ｋｇ／ｆｌｌ　３　图２纤维对混凝土抗压强度的影响　２．３纤维对抗折强度的影响　抗折强度是反应混凝上抗拉强度的一个指标。但它更能　反应混凝土的受拉性能和受拉时的破坏情况。在本试验中混　凝土试件尺寸１００ｍｉｎｘ１００ｍｍｘ４００ｍｍ，每组三个试件，根据　《钢纤维混凝土试验方法》（ＣＥＣＳ１３：８９）中的规定进行测试。　２８ｄ混凝土抗折强度试验结果见图３。　５　ｏ　口９ｍｍ圈１　１ｍｍ■】６ｎｌ　

研究论文~聚丙烯纤维网对混凝土性能影响的认识

研究论文~聚丙烯纤维网对混凝土性能影响的认识

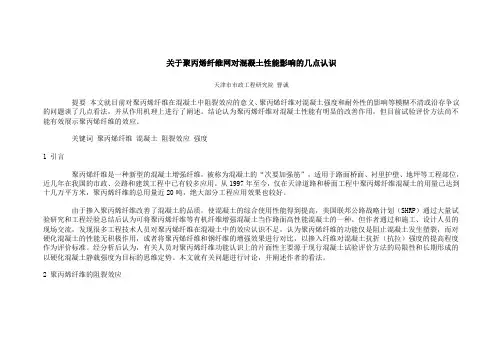

关于聚丙烯纤维网对混凝土性能影响的几点认识

天津市市政工程研究院 曹诚

提要 本文就目前对聚丙烯纤维在混凝土中阻裂效应的意义、聚丙烯纤维对混凝土强度和耐外性的影响等模糊不清或沿存争议的问题谈了几点看法，并从作用机理上进行了阐述。结论认为聚丙烯纤维对混凝土性能有明显的改善作用，但目前试验评价方法尚不能有效展示聚丙烯纤维的效应。

关键词 聚丙烯纤维 混凝土 阻裂效应 强度

1 引言

聚丙烯纤维是一种新型的混凝土增强纤维，被称为混凝土的“次要加强筋”，适用于路面桥面、衬里护壁、地坪等工程部位，近几年在我国的市政、公路和建筑工程中已有较多应用。从1997年至今，仅在天津道路和桥面工程中聚丙烯纤维混凝土的用量已达到十几万平方米，聚丙烯纤维的总用量近20吨，绝大部分工程应用效果也较好。

由于掺入聚丙烯纤维改善了混凝土的品质，使混凝土的综合使用性能得到提高，美国联邦公路战略计划（SHRP）通过大量试验研究和工程经验总结后认为可将聚丙烯纤维等有机纤维增强混凝土当作路面高性能混凝土的一种。但作者通过和施工、设计人员的现场交流，发现很多工程技术人员对聚丙烯纤维在混凝土中的效应认识不足，认为聚丙烯纤维的功能仅是阻止混凝土发生塑裂，而对硬化混凝土的性能无积极作用，或者将聚丙烯纤维和钢纤维的增强效果进行对比，以掺入纤维对混凝土抗折（抗拉）强度的提高程度作为评价标准。经分析后认为，有关人员对聚丙烯纤维功能认识上的片面性主要源于现行混凝土试验评价方法的局限性和长期形成的以硬化混凝土静载强度为目标的思维定势。本文就有关问题进行讨论，并阐述作者的看法。

2 聚丙烯纤维的阻裂效应 同常用的钢纤维相比，聚丙烯纤维的特点是细度高（当量直径0.02-0.1mm）、数量多（0.9kg/m3）的掺量充分分散可获得700-3000万根纤维单丝）、在混凝土中的纤维间距小。上述特点使聚丙烯纤维能有效限制早期（塑性期和硬化初期）混凝土由于离析、泌水、收缩等因素形成的原生裂隙的发生和发展，减小原生裂隙的数量和尺度。而原生裂隙通常是混凝土破坏或性能劣化的起源。从此角度理解，可认为聚丙烯纤维的上述阻裂效应的意义不仅在于有效地阻止了早期混凝土塑性裂缝的发生和发展，其意义更在于通过提高材料介质的连续性，能使硬化后混凝土的性能得到显著改善。对于路面和桥面混凝土，由于所承受的弯拉荷载和反复冲击荷载对混凝土内原生裂隙数量和尺度的敏感性较高，原生裂隙在数量和尺度上的减小对提高其使用性能是非常有利的。

关于聚丙烯纤维对混凝土性能影响的几点认识

关于聚丙烯纤维对混凝土性能影响的几点认识

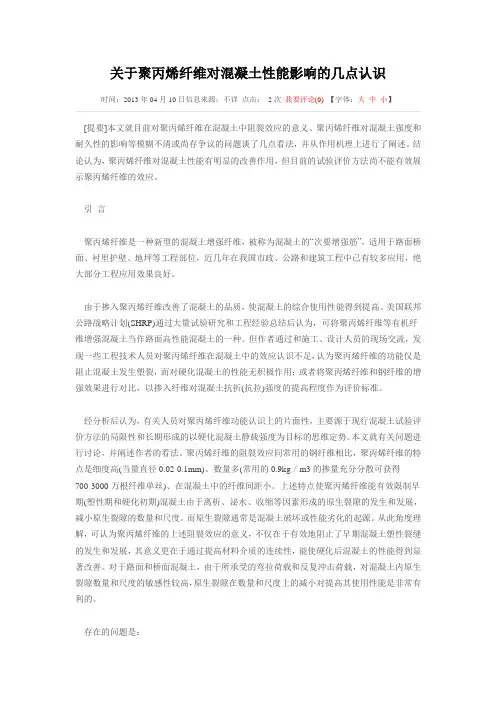

关于聚丙烯纤维对混凝土性能影响的几点认识

时间：2013年04月10日信息来源：不详 点击： 2次 我要评论(0) 【字体：大 中 小】

[提要]本文就目前对聚丙烯纤维在混凝土中阻裂效应的意义、聚丙烯纤维对混凝土强度和耐久性的影响等模糊不清或尚存争议的问题谈了几点看法，并从作用机理上进行了阐述。结论认为，聚丙烯纤维对混凝土性能有明显的改善作用，但目前的试验评价方法尚不能有效展示聚丙烯纤维的效应。

引 言

聚丙烯纤维是一种新型的混凝土增强纤维，被称为混凝土的“次要增强筋”，适用于路面桥面、衬里护壁、地坪等工程部位，近几年在我国市政、公路和建筑工程中已有较多应用，绝大部分工程应用效果良好。

由于掺入聚丙烯纤维改善了混凝土的品质，使混凝土的综合使用性能得到提高。美国联邦公路战略计划(SHRP)通过大量试验研究和工程经验总结后认为，可将聚丙烯纤维等有机纤维增强混凝土当作路面高性能混凝土的一种。但作者通过和施工、设计人员的现场交流，发现一些工程技术人员对聚丙烯纤维在混凝土中的效应认识不足，认为聚丙烯纤维的功能仅是阻止混凝土发生塑裂，而对硬化混凝土的性能无积极作用；或者将聚丙烯纤维和钢纤维的增强效果进行对比，以掺入纤维对混凝土抗折(抗拉)强度的提高程度作为评价标准。

经分析后认为，有关人员对聚丙烯纤维功能认识上的片面性，主要源于现行混凝土试验评价方法的局限性和长期形成的以硬化混凝土静载强度为目标的思维定势。本文就有关问题进行讨论，并阐述作者的看法。聚丙烯纤维的阻裂效应同常用的钢纤维相比，聚丙烯纤维的特点是细度高(当量直径0.02-0.1mm)、数量多(常用的0.9kg／m3的掺量充分分散可获得700-3000万根纤维单丝)、在混凝土中的纤维间距小。上述特点使聚丙烯纤维能有效限制早期(塑性期和硬化初期)混凝土由于离析、泌水、收缩等因素形成的原生裂隙的发生和发展，减小原生裂隙的数量和尺度。而原生裂隙通常是混凝土破坏或性能劣化的起源。从此角度理解，可认为聚丙烯纤维的上述阻裂效应的意义，不仅在于有效地阻止了早期混凝土塑性裂缝的发生和发展，其意义更在于通过提高材料介质的连续性，能使硬化后混凝土的性能得到显著改善。对于路面和桥面混凝土，由于所承受的弯拉荷载和反复冲击荷载，对混凝土内原生裂隙数量和尺度的敏感性较高，原生裂隙在数量和尺度上的减小对提高其使用性能是非常有利的。
