蝶阀工作原理及用途

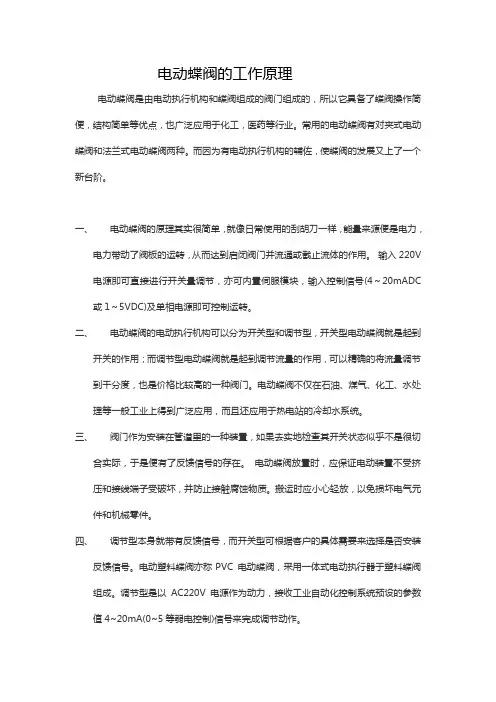

电动蝶阀的工作原理

电动蝶阀是由电动执行机构和蝶阀组成的阀门组成的，所以它具备了蝶阀操作简便，结构简单等优点，也广泛应用于化工，医药等行业。常用的电动蝶阀有对夹式电动蝶阀和法兰式电动蝶阀两种。而因为有电动执行机构的辅佐，使蝶阀的发展又上了一个新台阶。

一、 电动蝶阀的原理其实很简单，就像日常使用的刮胡刀一样，能量来源便是电力，电力带动了阀板的运转，从而达到启闭阀门并流通或截止流体的作用。 输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。

二、

电动蝶阀的电动执行机构可以分为开关型和调节型，开关型电动蝶阀就是起到开关的作用；而调节型电动蝶阀就是起到调节流量的作用，可以精确的将流量调节到千分度，也是价格比较高的一种阀门。电动蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。

三、

阀门作为安装在管道里的一种装置，如果去实地检查其开关状态似乎不是很切合实际，于是便有了反馈信号的存在。

电动蝶阀放置时，应保证电动装置不受挤压和接线端子受破坏，并防止接触腐蚀物质。搬运时应小心轻放，以免损坏电气元件和机械零件。

四、

调节型本身就带有反馈信号，而开关型可根据客户的具体需要来选择是否安装反馈信号。电动塑料蝶阀亦称PVC

电动蝶阀，采用一体式电动执行器于塑料蝶阀组成。调节型是以AC220V电源作为动力，接收工业自动化控制系统预设的参数值4~20mA(0~5等弱电控制)信号来完成调节动作。 五、

电动蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。如果要求电动蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。电动蝶阀的结构原理尤其适合制作大口径阀门。

如需进一步了解电动蝶阀的选型，报价，参数，图片，请继续关注易卖工控。

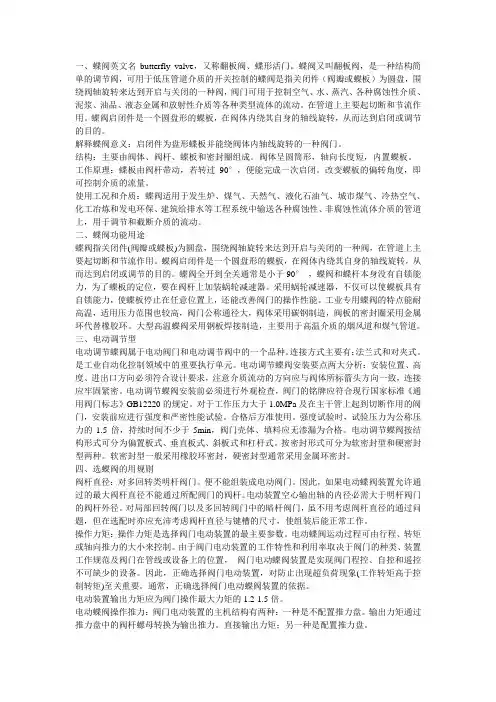

一、蝶阀英文名butterfly valve，又称翻板阀、蝶形活门。蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开关控制的蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

解释蝶阀意义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。

结构：主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。

工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。

使用工况和介质：蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

二、蝶阀功能用途

蝶阀指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

三、电动调节型

电动调节蝶阀属于电动阀门和电动调节阀中的一个品种。连接方式主要有：法兰式和对夹式。是工业自动化控制领域中的重要执行单元。电动调节蝶阀安装要点两大分析：安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。电动调节蝶阀安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验。合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。电动调节蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。

消防信号蝶阀的作用及工作原理

简介

消防信号蝶阀是消防安全系统中一个重要的防火设施，作为消防安全措施之一，它的主要功能是在火灾发生时，保证消防用水的供应，从而控制火势，减少火灾对人员和财产的危害。本文将介绍消防信号蝶阀的作用及其工作原理。

作用

消防信号蝶阀是一种重要的消防控制设施，它主要是用来控制消防系统中的水流。消防信号蝶阀通过控制管道内的水流来保证消防用水的供应，控制火灾的发展，防止火灾对人员和财产造成伤害。

工作原理

消防信号蝶阀的工作原理比较简单，主要有以下两个方面。

1、结构原理

消防信号蝶阀的主要结构包括两个部分，阀体和操作机构。阀体是蝶板的壳体，一般采用铸铁或不锈钢材质制成。而操作机构是用来控制阀体转动的部分，包括手柄和传动机构。

蝶板位于阀体内部中心，用作控制水的流动。当手柄转动时，蝶板也会跟着转动，从而改变管道内水的流动方向和流量。

2、控制信号

消防信号蝶阀还需要依靠控制信号才能正常工作。在消防系统中，每个区域都安装有消防喷头，当检测到火灾时，消防喷头会自动喷水，同时也会向消防信号蝶阀发送信号，让消防信号蝶阀开启供水，保证消防用水的供应。

信号控制一般采用电气或气动方式实现，当消防喷头喷水时，它将产生一个信号，通过电气或气动系统传送到消防信号蝶阀，使其打开供水。

结语

消防信号蝶阀作为消防安全系统中一个重要的防火设施，有着非常重要的作用。了解其工作原理，可以让我们更好的使用它，并保证正常的消防用水。

蝶阀又叫翻板阀，是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

简介蝶阀（butterfly valve）：又称碟阀

蜗轮蝶阀

释义：启闭件为盘形蝶板并能绕阀体内轴线旋转的一种阀门。

结构：主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，轴向长度短，内置蝶板。

工作原理：蝶板由阀杆带动，若转过90°，便能完成一次启闭。改变蝶板的偏转角度，即可控制介质的流量。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。

使用范围

电动蝶阀

蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保、建筑给排水等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。

功能用途

气动蝶阀

蝶阀(英文：butterfly valve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。
