岩石地基承载力特征值的确定

  • 格式：docx
  • 大小：29.43 KB
  • 文档页数：6

岩石地基承载力特征值的确定

摘要：近些年来，西部地区基建工程飞速发展，降低工程造价是项目建设过程中的重点，在勘察过程中确定岩石地基承载力特征值是其中重要一环。岩土工程勘察过程中确定岩石地基承载力的方法有多种，诸如工程地质类比法、室内试验法、载荷试验法等，如何运用这些方法确定岩石地基承载力特征值成为项目节约基础工程造价的关键。

关键词：岩土工程勘察；岩石地基承载力特征值；确定方法

引言

岩石地基承载力特征值是岩土工程勘察报告的核心参数，其建议取值更是岩土工程勘察工作的关键，其值大小将影响项目基础工程造价的高低。如何通过已有的勘察方法，科学合理地提供岩石地基承载力特征值是岩土工程勘察一个重要课题。

1.工程概况

贵阳市某项目，位于观山湖区，南接观山湖区林城东路中段，西邻省博物馆，东临联通大厦。拟建工程总建筑面积为 51000㎡，总投资额约7.5亿元，其中贵州省图书馆异地建设项目建筑面积为36000平方米，贵阳市少儿图书馆建筑面积15000平方米。拟建物采用框架结构，层数为-1+4F～-3+7F,设计±0.000为1299.00m，最大柱荷载为22000KN/柱。

2.工程地质条件

2.1自然气候

按照贵州省工程建设地方标准《贵州省建筑气象标准》，该场地冬春两季为半干旱亚热带北方气候，夏季为湿润气候，年平均气温15.3℃，1月平均气温4.9℃，7月平均气温24.0℃，极端最高39.5℃，最低-7.8℃，年平均降水量1174.7mm，年平均风速2.2米/秒，全年以北东风为主，年平均相对湿度77%，自然地理气候良好。

2.2地形地貌

拟建场地位于贵阳观山湖区野鸭乡养马村，南临林城东路，勘察场区地形地貌为溶蚀—侵蚀低中山地貌，场地由北至南逐渐降低，南侧道路标高1285.90～1283.30m，高差约2.50m；场地原为农耕用地，本次勘察前部分已经过平场，场地地面高程1279.00～1313.00m，高差34m。

2.3地质构造

场区处于扬子准地台，地质构造较复杂。根据调查，场区内未发现规模较大的区域性活断层。拟建场地下伏基岩节理裂隙发育，为三叠系中统花溪组（T2h）泥质白云岩，呈单斜状产出，基岩产状100°∠15°；根据现场开挖揭露及周边露头，场地岩层层面平直光滑，见岩屑夹泥充填，结合状况分离，结合程度差；场地内岩体节理、裂隙发育，存在两组正交节理J1和J2，J1产状为30°∠85°，J2产状为120°∠85°，岩屑夹泥充填，结合状况分离，结合程度差。局部地段发育溶洞、溶蚀裂隙、溶沟、溶槽等岩溶形态，性能影响较大。岩体总体呈较破碎，层状结构，场地内无区域活断层通过。

2.4场地岩土体构成

场地岩土体构成自上而下依次为：素填土、红粘土、强风化泥质白云岩、中风化泥质白云岩。

1）素填土（Q4ml）：杂色，由红粘土、碎石构成，碎石成份主要为泥质白云岩、泥岩，含量约30%，为近期场平时抛填，填筑时间约1个月，未完成自重固结，建筑性能差，分布不连续，厚0.20～6.60m，平均厚度1.05m。

2）红粘土（Q4el+dl）：残、坡积成因，棕红、褐黄色，呈硬塑至可塑状，偶见裂隙，小于1条/m，呈致密状结构，含铁锰质结核、也有残余风化岩屑，分布不连续，厚度0.30～9.00m，平均厚度2.84m。 3）强风化泥质白云岩（T2h）：灰黄色，岩体保持原始产状，但被风化淋滤，严重软化，胶结力很弱，易钻进，风化强烈，节理裂隙发育，岩芯采取率约为0-30%，岩体质量RQD指标为0%。分布于基岩浅部，厚0.50～17.80，平均厚度3.65m。根据声波测试报告及《岩土工程勘察规范》（GB50021-2001）（2009版）附录A表A.0.1和表A.0.2，强风化单元其完整系数平均值为0.29，岩体基本质量等级Ⅴ级。

4) 中风化泥质白云岩（T2h）：浅灰色，岩体节理裂隙较发育，少量砂状，岩芯采取率30％～60％，RQD值一般仅为10%～40%，根据声波测试报告中风化岩体纵波波速值及岩块纵波波速值计算其完整系数平均值为0.45，岩体较破碎。岩石单轴抗压指标在14.6～23.2MPa之间，标准值为17.675MPa，岩石坚硬程度为较软岩，岩体基本质量级别为Ⅳ类 。

3.岩石地基承载力特征值的确定方法

1)工程地质类比法

分析岩土工程地质条件、周边环境条件，利用相似性原理确定岩石地基承载力特征值。

搜集相邻场地勘察资料《贵州省博物馆新馆岩土工程勘察报告》，根据已有经验确定拟建场地承载力特征值fa=2100kPa

2）室内试验法

2.1饱和单轴抗压强度试验

在钻探过程中取其岩样20件进行饱和单轴抗压强度试验，参考饱和单轴抗压强度及结果确定岩石饱和单轴抗压强度标准值frk，过程如下。

ψ=1-(1.704/√n+4.678/n2)=0.949

frk=ψ*frm=0.949*18.63=17.675MPa 根据钻孔超声波测试报告，岩体完整程度为较破碎，取中风化泥质白云岩取其折减系数φr=0.15，采用《建筑地基基础设计规范》（GB50007-2011）公式5.2.6计算，过程如下。

fa=φr* frk=0.15*17.675MPa=2652kPa

2.2岩块点荷载试验

取其岩块60块，进行岩块点荷载试验，经过换算得到RC=22.82*I0.75s(50),计算出frm=22.917MPa

根据钻孔超声波测试报告，岩体完整程度为较破碎，取中风化泥质白云岩取其折减系数φr=0.15，采用《建筑地基基础设计规范》（GB50007-2011）公式5.2.6计算，过程如下。

fa=φr* frk=0.15*22.917MPa=3290kPa

3）岩基静载荷试验

在场地内选择3个点具有代表性试验点作岩基载荷试验，该试验点为中风化泥质白云岩，根据试验成果及P～S曲线图，分析岩石地基静载试验的成果见静载试验成果表，由岩基载荷试验得出的地基承载力特征值为fa=3600kPa。

岩基静载荷试验成果表 表2.3

岩性 试点编号 试验终止荷载（kPa） 极限荷载（kPa） 承载力特征值（kPa） 地基承载力特征值（kPa）

中风化JZ-1 12000 10800 3600 3600 泥质白云岩 JZ-2 13200 12000 4000

JZ-3 13200 12000 4000

说明：1、各试点试验至最后一级荷载时，沉降量读数不断变化，压力无法向上施加而终止加荷。

2、以各点终止加载前一级荷载为极限荷载，除以3的安全系数作为各测点岩基承载力特征值。

通过上述四种方法，得到中风化泥质白云岩地基承载力特征值四个数值，综合现场实际情况、岩体实际结构特征、节理裂隙发育情况、受构造、风化、破碎和溶蚀程度等影响因素后综合确定中风化泥质白云岩地基承载力特征值建议取值为fa=3000kPa。

4.结语

通过以上方法，综合得到岩石地基承载力特征值fa=3000kPa，比相邻建筑物（贵州省博物馆新馆）的岩石地基承载力特征值fa=2100kPa提高了约43%，由此带来的经济效益无可比拟。不但节约了项目基础工程造价，并且该项目已运行1年多，工程安全性可靠。

参考文献

[1]李世柏,关国杰.地基承载力确定方法与岩土参数问题探讨[J].电力勘测设计,2020(08):75-80. [2]康朝勇.基于复杂地质条件的岩石地基承载力特征值fa确定[J].山西建筑,2018,44(14):73-74.

合集下载

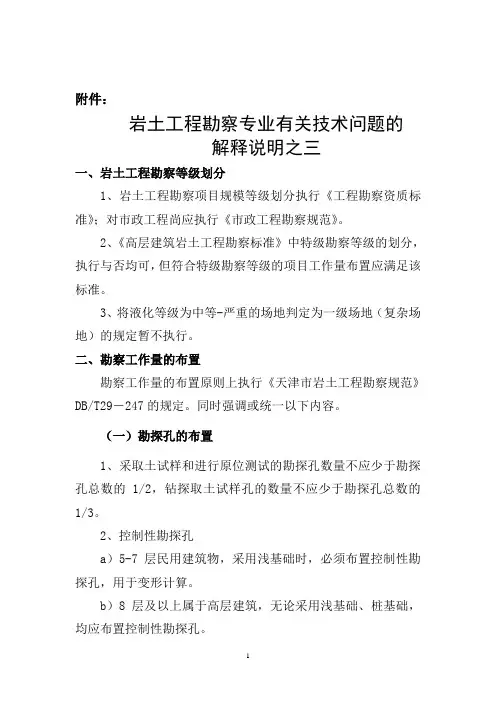

深层地基土承载力特征值如何确定-天津勘察设计协会
