外架剪刀撑搭设规范

外架剪刀撑搭设规范

外架是指对建筑物及其他结构进行维修、翻新、装饰等工作时所搭设的临时性施工设施，也称为剪刀撑。外架搭设规范的制定是为了确保外架的安全性和稳定性，保障工作人员在搭设外架过程中的安全，同时也能够满足工作需求，提高工作效率。下面是外架搭设规范的一些要点和要求。

1. 外架的种类和选择：

根据具体的工作需求和施工要求，选择合适的外架种类，如绞盘式、连续运行式等。外架选择应考虑工作面状况、施工类型、材料和工艺要求等因素。

2. 外架的结构和材料：

外架应采用合理的结构设计，保证其稳定性和承载能力。外架的材料应符合国家相关标准，并经过合格的质量检测。

3. 外架的搭设和拆除：

外架的搭设和拆除应由经过专业培训的工作人员进行操作。在搭设和拆除过程中，要严格按照操作规程进行，确保操作安全和外架的稳定性。

4. 外架的固定和支撑：

外架在搭设过程中应进行稳定性计算，并采取合适的固定和支撑措施。外架的支脚、锚杆、锚点等固定装置应符合设计要求，并经过检验合格。

5. 外架的防护和安全设施： 外架应设置合适的防护设施，如安全网、防护栏杆等，保护工作人员的安全。同时，要合理安排出入口、通道和逃生通道，设立合适的安全标志和警示标志。

6. 外架的维护和检修：

外架在使用过程中要进行定期维护和检修，确保其稳定性和安全性。对于有损坏或疲劳的外架部件要及时修复或更换，确保外架在使用期间的可靠性和安全性。

7. 外架的监督和管理：

要加强对外架搭设过程的监督和管理，严格落实责任制，确保外架的合规性和安全性。对于重大工程要进行技术审核和安全验收，确保搭设的外架符合相关规范和要求。

总之，外架搭设规范的制定和遵守对于确保外架的安全和工作人员的安全至关重要。在搭设外架过程中，要严格遵守规范和要求，确保外架的结构稳定、承载能力合理，并设置相关的防护设施和安全措施，提高工作效率，保障施工过程的安全和顺利进行。

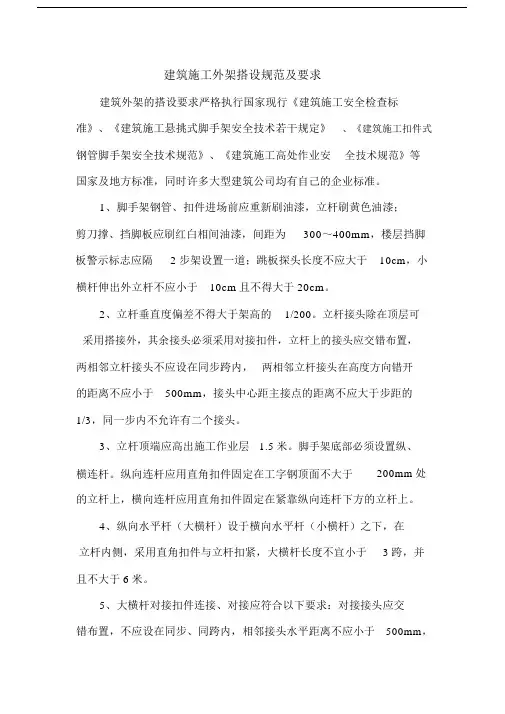

建筑施工外架搭设规范及要求

建筑外架的搭设要求严格执行国家现行《建筑施工安全检查标

准》、《建筑施工悬挑式脚手架安全技术若干规定》 、《建筑施工扣件式

钢管脚手架安全技术规范》、《建筑施工高处作业安 全技术规范》等

国家及地方标准，同时许多大型建筑公司均有自己的企业标准。

1、脚手架钢管、扣件进场前应重新刷油漆，立杆刷黄色油漆；

剪刀撑、挡脚板应刷红白相间油漆，间距为 300～400mm，楼层挡脚

板警示标志应隔 2步架设置一道；跳板探头长度不应大于 10cm，小

横杆伸出外立杆不应小于 10cm且不得大于20cm。

2、立杆垂直度偏差不得大于架高的 1/200。立杆接头除在顶层可

采用搭接外，其余接头必须采用对接扣件，立杆上的接头应交错布置，

两相邻立杆接头不应设在同步跨内， 两相邻立杆接头在高度方向错开

的距离不应小于 500mm，接头中心距主接点的距离不应大于步距的

1/3，同一步内不允许有二个接头。

3、立杆顶端应高出施工作业层 1.5米。脚手架底部必须设置纵、

横连杆。纵向连杆应用直角扣件固定在工字钢顶面不大于 200mm处

的立杆上，横向连杆应用直角扣件固定在紧靠纵向连杆下方的立杆上。

4、纵向水平杆（大横杆）设于横向水平杆（小横杆）之下，在

立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于 3跨，并

且不大于6米。

5、大横杆对接扣件连接、对接应符合以下要求：对接接头应交

错布置，不应设在同步、同跨内，相邻接头水平距离不应小于 500mm，

并应避免设在纵向水平跨的跨中。

6、架子四周大横杆的纵向水平高差不超过 ±50mm，同一排大横

杆的水平偏差不得大于 1/300,一根杆的两端高差不得超过 ±20mm。

7、小横杆两端应采用直角扣件固定在大横杆上。 每一主节点（即

立杆、大横杆交汇处）处必须设置一小横杆，并采用直角扣件扣紧在

立杆上，该杆轴线偏离主节点的距离不应大于150mm，靠墙一侧的外伸长度不应大于250mm，外架立面外伸长度以100mm为宜。作业层上非主节点处的横向水平杆宜根据支撑脚手板的需要等间距设置，最大间距不应大于立杆间距的1/2，作业层小横杆间距为1米。

建筑施工外脚手架搭设规范及要求

1 / 3

建筑施工外架搭设规范及要求

建筑外架的搭设要求严格履行国家现行《建筑施工安全检查标准》、《建筑施工悬挑式脚手架安全技术若干规定》、《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等国家及地方标准，同时很多大型建筑公司均有自己的公司标准。

1、脚手架钢管、扣件进场前应从头刷油漆，立杆刷黄色油漆；剪刀撑、挡

脚板应刷红白相间油漆，间距为 300～400mm，楼层挡脚板警告标记应隔 2 步

架设置一道；跳板探头长度不该大于 10cm，小横杆伸出外立杆不该小于 10cm

且不得大于 20cm。

2、立杆垂直度误差不得大于架高的。立杆接头除在顶层可采纳搭接外，其他接头一定采纳对接扣件，立杆上的接头应交织部署，两相邻立杆接头不该设

在同步跨内，两相邻立杆接头在高度方向错开的距离不该小于 500mm，接头中心距主接点的距离不该大于步距的，同一步内不同意有二个接头。

3、立杆顶端应超出施工作业层 1.5 米。脚手架底部一定设置纵、横连杆。

纵向连杆应用直角扣件固定在工字钢顶面不大于 200mm 处的立杆上，横向连杆

应用直角扣件固定在紧靠纵向连杆下方的立杆上。

4、纵向水平杆（大横杆）设于横向水平杆（小横杆）之下，在立杆内侧，采纳直角扣件与立杆扣紧，大横杆长度不宜小于 3 跨，而且不大于 6 米。

5、大横杆对接扣件连结、对策应切合以下要求：对接接头应交织部署，不

应设在同步、同跨内，相毗邻头水平距离不该小于 500mm，并应防止设在纵向

水平跨的跨中。

6、架子周围大横杆的纵向水平高差不超出 ± 50mm，同一排大横杆的水平误差不得大于一根杆的两头高差不得超出 ±20mm。

7、小横杆两头应采纳直角扣件固定在大横杆上。每一主节点（即立杆、大横杆交汇处）处一定设置一小横杆，并采纳直角扣件扣紧在立杆上，该杆轴线

偏离主节点的距离不该大于 150mm，靠墙一侧的外伸长度不该大于 250mm，外架立面外伸长度以 100mm 为宜。作业层上非主节点处的横向水平杆宜依据支撑

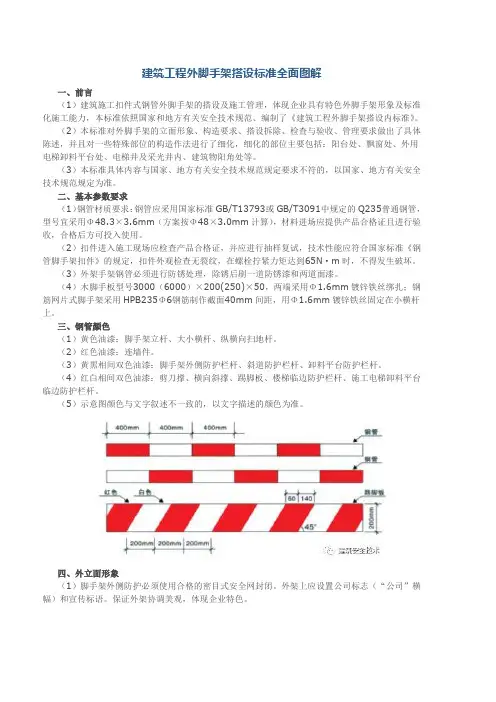

建筑工程外脚手架搭设标准全面图解一、前言

（1）建筑施工扣件式钢管外脚手架的搭设及施工管理，体现企业具有特色外脚手架形象及标准

化施工能力，本标准依照国家和地方有关安全技术规范、编制了《建筑工程外脚手架搭设内标准》。

（2）本标准对外脚手架的立面形象、构造要求、搭设拆除、检查与验收、管理要求做出了具体

陈述，并且对一些特殊部位的构造作法进行了细化，细化的部位主要包括：阳台处、飘窗处、外用

电梯卸料平台处、电梯井及采光井内、建筑物阳角处等。

（3）本标准具体内容与国家、地方有关安全技术规范规定要求不符的，以国家、地方有关安全

技术规范规定为准。

二、基本参数要求

（1）钢管材质要求：钢管应采用国家标准GB/T13793或GB/T3091中规定的Q235普通钢管，

型号宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm计算），材料进场应提供产品合格证且进行验

收，合格后方可投入使用。

（2）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合国家标准《钢

管脚手架扣件》的规定，扣件外观检查无裂纹，在螺栓拧紧力矩达到65N·m时，不得发生破坏。

（3）外架手架钢管必须进行防锈处理，除锈后刷一道防锈漆和两道面漆。

（4）木脚手板型号3000（6000）×200(250)×50，两端采用Φ1.6mm镀锌铁丝绑扎；钢

筋网片式脚手架采用HPB235Φ6钢筋制作截面40mm间距，用Φ1.6mm镀锌铁丝固定在小横杆

上。

三、钢管颜色

（1）黄色油漆：脚手架立杆、大小横杆、纵横向扫地杆。

（2）红色油漆：连墙件。

（3）黄黑相间双色油漆：脚手架外侧防护栏杆、斜道防护栏杆、卸料平台防护栏杆。

（4）红白相间双色油漆：剪刀撑、横向斜撑、踢脚板、楼梯临边防护栏杆、施工电梯卸料平台

临边防护栏杆。

（5）示意图颜色与文字叙述不一致的，以文字描述的颜色为准。

四、外立面形象

（1）脚手架外侧防护必须使用合格的密目式安全网封闭。外架上应设置公司标志（“公司”横
