电气 工程专项施工方案

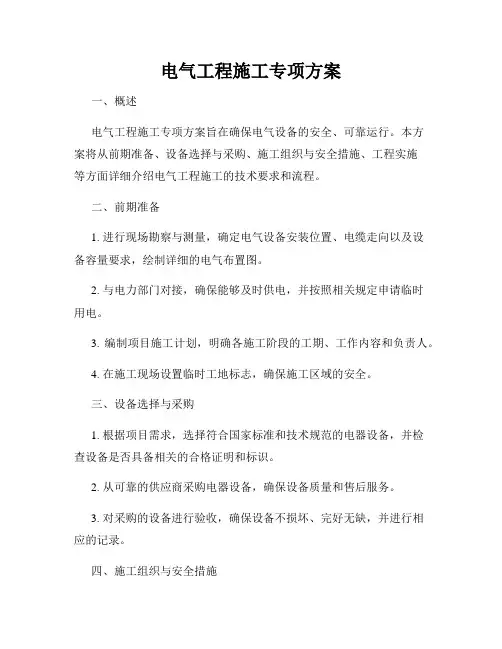

电气工程施工专项方案

一、概述

电气工程施工专项方案旨在确保电气设备的安全、可靠运行。本方案将从前期准备、设备选择与采购、施工组织与安全措施、工程实施等方面详细介绍电气工程施工的技术要求和流程。

二、前期准备

1. 进行现场勘察与测量，确定电气设备安装位置、电缆走向以及设备容量要求，绘制详细的电气布置图。

2. 与电力部门对接，确保能够及时供电，并按照相关规定申请临时用电。

3. 编制项目施工计划，明确各施工阶段的工期、工作内容和负责人。

4. 在施工现场设置临时工地标志，确保施工区域的安全。

三、设备选择与采购

1. 根据项目需求，选择符合国家标准和技术规范的电器设备，并检查设备是否具备相关的合格证明和标识。

2. 从可靠的供应商采购电器设备，确保设备质量和售后服务。

3. 对采购的设备进行验收，确保设备不损坏、完好无缺，并进行相应的记录。

四、施工组织与安全措施 1. 成立电气工程施工组织小组，明确各成员的职责，制定详细的工作任务书。

2. 制定施工现场安全管理制度，确保施工过程中安全措施的执行。

3. 对施工人员进行必要的培训，保证其熟悉设备操作规程和安全操作流程。

4. 在施工现场设置必要的警示标识，指示安全通道和防护措施。

5. 安排专人对施工现场进行巡查和监督，及时发现并处理安全隐患，确保施工安全。

五、工程实施

1. 进行电缆敷设，根据前期测量结果进行电缆敷设通道的准备工作，确保电缆走向合理。

2. 按照设计要求进行设备的安装与接线，确保接线牢固可靠。

3. 进行设备调试与功能测试，确保设备运行正常。

4. 进行设备的保护与绝缘测试，确保绝缘性能符合要求。

5. 编制详细的施工记录和报告，包括施工过程中遇到的问题、处理方法和工作进度等。

六、质量控制与验收

1. 对施工过程进行质量控制，确保各项施工工作符合相关的技术标准和规范。 2. 完成施工后的设备清理与整理，处理好施工现场的垃圾和废料。

第1篇

一、工程概况

本项目位于XX市XX区，总建筑面积约XX万平方米，其中地上XX万平方米，地下XX万平方米。本项目包含住宅、商业、办公等多种功能。电气工程涉及强电、弱电、消防等多个专业，施工内容复杂，技术要求高。

二、施工组织与管理

1. 施工组织

（1）项目经理部

项目经理部负责整个项目的施工组织与管理，下设工程技术部、质量安全管理部、物资设备部、人力资源部、财务部等职能部门。

（2）项目施工队

项目施工队负责具体施工任务，下设电气施工队、弱电施工队、消防施工队等。

2. 管理制度

（1）建立健全施工管理制度，确保施工质量、安全和进度。

（2）严格执行国家和行业相关法律法规，遵循合同约定。

（3）加强施工过程管理，确保施工质量、安全和进度。

三、施工工艺与施工方法

1. 施工工艺

（1）强电施工工艺

强电施工主要包括配电室、电缆桥架、电缆敷设、配电箱安装、电气设备安装等。

（2）弱电施工工艺

弱电施工主要包括综合布线、网络布线、电话布线、监控布线等。

（3）消防施工工艺

消防施工主要包括消防报警系统、自动喷水灭火系统、气体灭火系统等。 2. 施工方法

（1）强电施工方法

1）配电室施工：按照设计要求进行配电室设备安装、线路敷设、接地等。

2）电缆桥架施工：按照设计要求进行电缆桥架制作、安装、防腐等。

3）电缆敷设：按照设计要求进行电缆敷设、接线、绝缘测试等。

4）配电箱安装：按照设计要求进行配电箱安装、接线、调试等。

5）电气设备安装：按照设计要求进行电气设备安装、调试、验收等。

（2）弱电施工方法

1）综合布线：按照设计要求进行综合布线、测试、验收等。

2）网络布线：按照设计要求进行网络布线、测试、验收等。

3）电话布线：按照设计要求进行电话布线、测试、验收等。

4）监控布线：按照设计要求进行监控布线、测试、验收等。

（3）消防施工方法

1）消防报警系统施工：按照设计要求进行消防报警系统安装、调试、验收等。

电气工程施工专项方案

一、方案背景

随着社会的发展和科技的进步，电气工程在各个领域发挥着重要的作用。为了保障电气工程的顺利进行，提高工程施工质量和效率，特制定本电气工程施工专项方案。

二、方案目标

本方案旨在确保电气工程施工过程中的安全性、稳定性和可靠性。具体目标包括：

1. 设计合理的电气工程布置方案，确保施工过程中的安全操作；

2. 按照相关法律法规的要求，进行电气工程验收和监控，以确保设备和工程质量；

3. 保证施工过程中的工期和预算的合理控制。

三、施工方案

1. 前期准备

1.1 制定详细的施工计划，包括施工地点、时间、进度控制等；

1.2 确定施工队伍的人员配置和工作职责；

1.3 购买和准备所需的电气设备和材料；

1.4 向相关部门申请必要的施工许可和批准文件。 2. 设计和布置

2.1 根据工程规模和要求，确定电气工程的整体布局和道路交通方案；

2.2 设计电缆和线路的敷设方案，包括线路走向、固定和保护措施；

2.3 设计配电系统和控制系统的布置方案；

2.4 设计安全等级和保护等级，确定相应的保护装置和设备。

3. 施工实施

3.1 根据施工计划，按时组织施工队伍投入施工；

3.2 首先进行土建工程，包括地基处理和设备基础的施工；

3.3 进行电缆和线路敷设工作，确保敷设质量和安全性；

3.4 安装和调试配电系统和控制系统，确保系统正常运行；

3.5 进行设备的安装和调试，确保设备的稳定性和可靠性；

3.6 进行电气设备的试运行和验收，确保设备达到要求的性能指标。

4. 完工和验收

4.1 完成施工过程中的清洁工作，保持施工现场的整洁；

4.2 进行电气设备的绝缘测试和耐压试验，确保设备符合要求；

4.3 进行电气工程的功能测试和运行试验，确保系统稳定运行；

4.4 编制电气工程竣工图纸和档案，作为后续维护和管理的依据； 4.5 进行电气工程的最终验收，由相关部门对工程的合格性进行评估和认可。

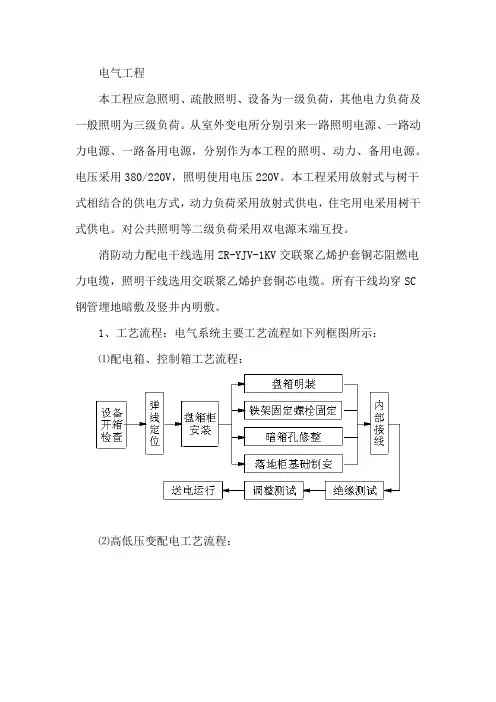

电气工程

本工程应急照明、疏散照明、设备为一级负荷，其他电力负荷及一般照明为三级负荷。从室外变电所分别引来一路照明电源、一路动力电源、一路备用电源，分别作为本工程的照明、动力、备用电源。电压采用380/220V，照明使用电压220V。本工程采用放射式与树干式相结合的供电方式，动力负荷采用放射式供电，住宅用电采用树干式供电。对公共照明等二级负荷采用双电源末端互投。

消防动力配电干线选用ZR-YJV-1KV交联聚乙烯护套铜芯阻燃电力电缆，照明干线选用交联聚乙烯护套铜芯电缆。所有干线均穿SC钢管埋地暗敷及竖井内明敷。

1、工艺流程：电气系统主要工艺流程如下列框图所示：

⑴配电箱、控制箱工艺流程：

⑵高低压变配电工艺流程：

⑶电缆桥架安装工艺流程

弹线定位→预留孔洞、预埋件安装→支吊架制安→桥架线安装→接地保护。

⑷暗配管工艺流程

预制加工弯管、切管、套丝→测定盒箱位置→稳注盒箱→管路连接、管丝管箍连接、焊接套管连接、管进盒箱→敷设方法：随墙（砌体）配管、模板现浇配管、现浇砼楼板配管→变形缝处理、地板上部做法、地板下部做法→地线连接、跨接地线防腐处理

⑸管内穿线及接线工艺流程 选择导线→穿带导线→扫管→放线及段线→导线与带线的绑扎→上护口→扫管→导线接头→接头包扎→线路绝缘遥测。

⑹电缆敷设工艺流程：

准备工作→电缆沿桥架或穿管敷设→水平垂直敷设→电缆整理固定→挂标示牌→电缆头制作→电缆头安装→绝缘电阻测试。

⑺照明器具安装工艺流程：

检查器具→组装→线路绝缘测试→器具安装→通电试运行

2、主要施工方法和技术要求

⑴暗管敷设

①暗管敷设的基本要求为：敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。

②预制加工：

预埋管煨弯：管径为20mm及以下时，用手板煨弯器。管径为25mm及其以上时，使用液压煨弯器。
