(整理)红外遥控器

  • 格式：doc
  • 大小：521.00 KB
  • 文档页数：54

精品文档

精品文档

阳泉职业技术学院

毕业设计说明书

毕业生姓名 ：

专业 ： 电 气 自 动 化

学号 ： 070722046

指导教师

所属系（部） ： 信 息 系

二〇一〇年五月 精品文档

精品文档

阳泉职业技术学院

毕业设计评阅书

题目：红外线遥控系统的应用设计

信 息 系 电 气 自 动 化

专业 姓名

设计时间：2010 年3月15日~2010 年5月16日

评阅意见：

成绩：

指导教师： （签字）

精品文档

精品文档 职 务：

201 年 月 日

阳泉职业技术学院

毕业设计答辩记录卡

信 息 系 电气自动化

专业 姓名

答 辩 内 容

问 题 摘 要 评 议 情

况

记录员： （签名）

成 绩 评 定

指导教师评定成绩 答辩组评定成绩 综合成绩

注：评定成绩为100分制，指导教师为30%，答辩组为70%。 精品文档

精品文档 专业答辩组组长： （签名）

201 年 月 日 精品文档

精品文档 摘 要

随着家电行业的不断发展，如今家电市场的竞争越来越激烈。作为家电的重要部件之一，遥控器的竞争也是可想而知的。红外遥控器是一种用户可以在几米甚至十几米外就能对各种电器进行操作控制的装置，在家电产品中有广泛应用，但各产品的遥控器不能相互兼容，使得生活中遥控器数目也越来越多，使用时常常混淆。另外若遥控器丢失，找到配套的遥控器也很困难。

具有学习功能的智能遥控器以普通的低成本单片机为核心，能解码与记忆遥控器编码，并模拟发射，使一个遥控器可以代替多个遥控器控制多个电器，是一种智能化的控制工具。目前市面上常见的智能遥控器大多只能对某几种产品进行控制，不是真正的“万能”。

本文介绍的多功能红外遥控器利用AT89C52单片机作为整个系统的主控部件，具有多功能自适应性, 两种工作状态：即学习状态和控制状态。即对不同的家用电器,如电视、空调、冰箱、VCD等都能实现遥控功能。

关键词：红外线遥控器；AT89C52单片机

精品文档

精品文档 Abstract

With the continuous development of electronics industry, household electrical

appliances now increasingly fierce competition in the market. As one of the important parts

of home appliances, remote control of the competition can be imagined. Infrared remote

control is a user can in a few meters or even 10 meters, will be able to operate the various

electrical control devices, household electrical appliances have wide application, but the

product of a remote control can not be compatible with each other, making life in the

remote control Number of more and more often confused when used. Also if the remote

control lost, supporting the remote control to find it is very difficult.

With the smart learning function remote control to the ordinary low-cost

microcontroller as the core, to decoding and encoding memory remote control, and analog

transmission to a remote control can replace a number of remote control of a number of

electrical appliances, is an intelligent Control tools. At present the common market are

mostly intelligent remote control only on certain kinds of products to control, not the real

"Almighty."

The design,the fanctions and the working principles of the multifunctional

remote-controller are described in this paper . Through two working states of studying

and controlling, the controller can control different house device such as TV,air-condition,

refrigerator, VCDect.

Key words: infrared remote controller ; AT89C52 SCM

精品文档

精品文档 目 录

摘 要 ...................................................................................................................................................... i

Abstract ...................................................................................................................................................... ii

第一篇 绪 论 ....................................................................................................................................... 1

第一章 课题背景............................................................................................................................ 1

第一节 单片机的发展及应用 ................................................................................................ 1

第二节 红外遥控简介 ............................................................................................................ 5

第二章 设计应用前景 .................................................................................................................... 7

第二篇 方案论证 ................................................................................................................................... 8

第三篇 系统硬件电路的设计 ................................................................................................................ 9

第一章 AT89C52单片机 ............................................................................................................... 9

第二章 遥控发射器的电路设计 .................................................................................................. 10

第一节 行列式操作键盘 ...................................................................................................... 12

第二节 红外线发射电路 ...................................................................................................... 12

第三章 遥控接收系统的电路设计 .............................................................................................. 13

第一节 电源电路 .................................................................................................................. 15

第二节 50Hz交流电过零检测电路 .................................................................................... 16

第三节 电灯开关及亮度控制电路 ...................................................................................... 16

合集下载

(整理)红外发射和接收器件示例

(整理)红外发射和接收器件示例

精品文档

精品文档

图2-2 红外发射和接收器件示例

红外一体化接收头内部电路包括红外监测二极管，放大器，限副器，带通滤波器，积分电路，比较器等。红外监测二极管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。注意输出的高低电平和发射端是反相的。

图2-3为红外发射和接收解码的示意图。在发射部分设计一个38kHz的载波，在发射数据（全码）为高电平时输出载波，发射数据（全码）为低电平时输出低电平，二者实现了逻辑与的关系，得到的信号（红外发射）驱动红外发射二极管向空间发射红外线。红外一体化接收头接收到红外信号后，解码出与发射数据（全码）逻辑相反的数据。

图2-3 红外发射和接收解码的示意图

3系统硬件设计

3.2红外遥控单元

精品文档

精品文档 本设计中作为发射部分使用的遥控器为M5046AP机芯的电视机遥控器。电视机遥控器应用的是红外收发原理，即遥控器前端侧面的红外发射管发射出红外信号，电路板上红外接收管接收到信号后送到单片机内部，经译码后变成相应的操作指令，以实现定时、遥控风扇的功能。

红外遥控器的内部关键电路和接收管电路如图3-1所示。

图3-1

3.3单片机控制单元

本设计以AT89S51单片机为主控器，单片机控制电路设计如图3-2所示。

单片机的P1.2-P1.4口用于控制风扇的3个档次，设计中用继电器来模拟风扇换挡开关；P1.6和P1.7引脚控制时钟电路；P2口作为液晶显示的8位数据线；P3.0和P3.1口控制风扇工作状态指示灯，分为手动和自动2个状态；P3.2中断0用于接收红外遥控编码信号；P3.4接收温度数据；P3.5-P3.7三个引脚分别控制液晶显示器的控制端。 精品文档

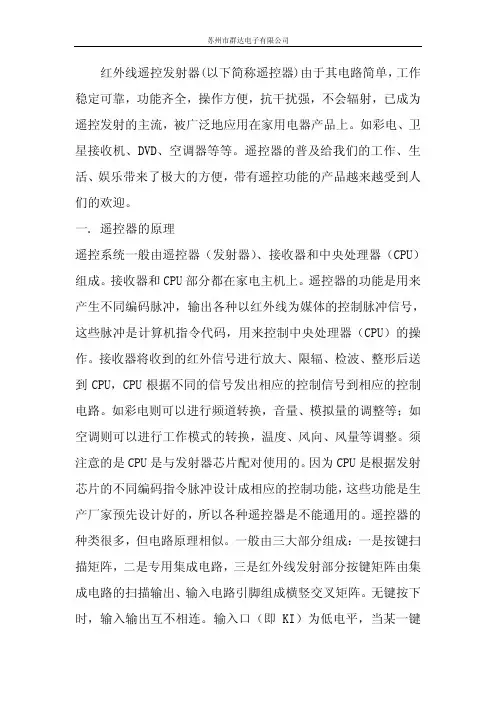

浅谈红外遥控器发射器

浅谈红外遥控器发射器

苏州市群达电子有限公司

红外线遥控发射器(以下简称遥控器)由于其电路简单，工作

稳定可靠，功能齐全，操作方便，抗干扰强，不会辐射，已成为

遥控发射的主流，被广泛地应用在家用电器产品上。如彩电、卫

星接收机、DVD、空调器等等。遥控器的普及给我们的工作、生

活、娱乐带来了极大的方便，带有遥控功能的产品越来越受到人

们的欢迎。

一. 遥控器的原理

遥控系统一般由遥控器（发射器）、接收器和中央处理器（CPU）

组成。接收器和CPU部分都在家电主机上。遥控器的功能是用来

产生不同编码脉冲，输出各种以红外线为媒体的控制脉冲信号，

这些脉冲是计算机指令代码，用来控制中央处理器（CPU）的操

作。接收器将收到的红外信号进行放大、限辐、检波、整形后送

到CPU，CPU根据不同的信号发出相应的控制信号到相应的控制

电路。如彩电则可以进行频道转换，音量、模拟量的调整等；如

空调则可以进行工作模式的转换，温度、风向、风量等调整。须

注意的是CPU是与发射器芯片配对使用的。因为CPU是根据发射

芯片的不同编码指令脉冲设计成相应的控制功能，这些功能是生

产厂家预先设计好的，所以各种遥控器是不能通用的。遥控器的

种类很多，但电路原理相似。一般由三大部分组成：一是按键扫

描矩阵，二是专用集成电路，三是红外线发射部分按键矩阵由集

成电路的扫描输出、输入电路引脚组成横竖交叉矩阵。无键按下

时，输入输出互不相连。输入口（即KI）为低电平，当某一键苏州市群达电子有限公司

按下时，相应的输入口即将输出信号送至输入口，使专用集成电

路得知哪一个按键被按下。每一只按键对应一组编码。如NEC6121

集成电路共有32组不同的编码，NEC6122集成电路则有64组不

同的编码。在实际使用中，当两键同时按下时，不输出信号。当

然，也有一些电路特设“双键”，当指定的双键按下时，它会发

出一种指定的信号。（二）遥控器专用集成电路

遥控器专用集成电路（俗称发射块）是遥控器的核心部分。一般

情况下，一种型号的电路只对应一种格式。所谓格式，就是数据

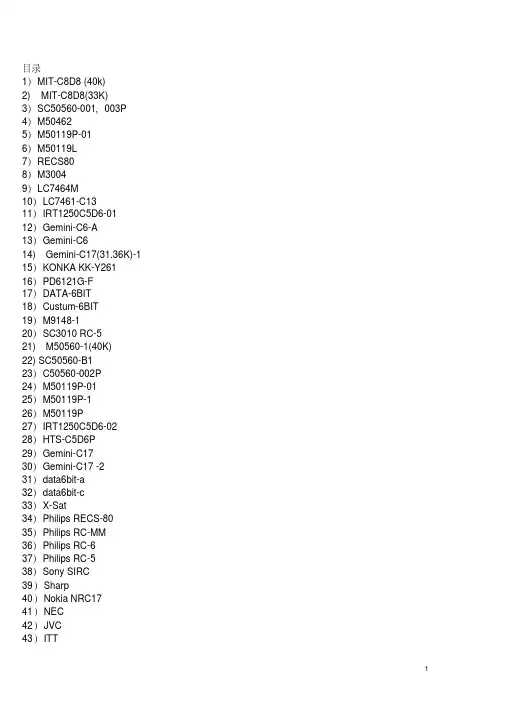

红外遥控器编码协议总结

红外遥控器编码协议总结

目录1）MIT-C8D8 (40k) 2) MIT-C8D8(33K) 3）SC50560-001，003P 4）M50462 5）M50119P-01 6）M50119L 7）RECS80 8）M3004 9）LC7464M 10）LC7461-C13 11）IRT1250C5D6-01 12）Gemini-C6-A 13）Gemini-C6 14) Gemini-C17(31.36K)-1 15）KONKA KK-Y261 16）PD6121G-F 17）DATA-6BIT 18）Custum-6BIT 19）M9148-1 20）SC3010 RC-5 21) M50560-1(40K) 22) SC50560-B1 23）C50560-002P 24）M50119P-01 25）M50119P-1 26）M50119P 27）IRT1250C5D6-02 28）HTS-C5D6P 29）Gemini-C17 30）Gemini-C17 -2 31）data6bit-a 32）data6bit-c 33）X-Sat 34）Philips RECS-80 35）Philips RC-MM 36）Philips RC-6 37）Philips RC-5 38）Sony SIRC 39）Sharp 40）Nokia NRC17 41）NEC 42）JVC 43）ITT 44）SAA3010 RC-5（36K）45）SAA3010 RC-5（38K）46）NEC2-E2 47) NEC-E3 48) RC-5x 49) NEC1-X2 50) _pid:$0060 51) UPD1986C 52) UPD1986C-A 53) UPD1986C-C 54) MV500-01 55) MV500-02 56) Zenith S10

3 1) MIT-C8D8（40K）MIT-C8D8（40K）是一种常见的红外遥控编码格式。该格式出现在万能遥控器ZC-18A(600-917)中。Features 基本特点1，8位地址码，8位数据码，结束码；2，脉宽调制方式（PWM）；3，载波：40.0 KHZ；4，逻辑位时间长度是1.215ms或2.436 ms。Modulation 调制逻辑“0”（Logical“0”）是由935us的无载波间隔和280us的40KHZ载波组成。（图中表示的是有载波和无载波间隔的总长度。）逻辑“1”（Logical“1”）是由280us的40KHZ载波和2156us的无载波间隔组成。Protocol 协议从上图中可看到，MIT-C8D8（40K）一帧码序列是由8位地址码，8位数据码和结束码组成。. 长按键不放,发出的码波形序列如下图：即将整个波形以周期44.78ms进行重复。

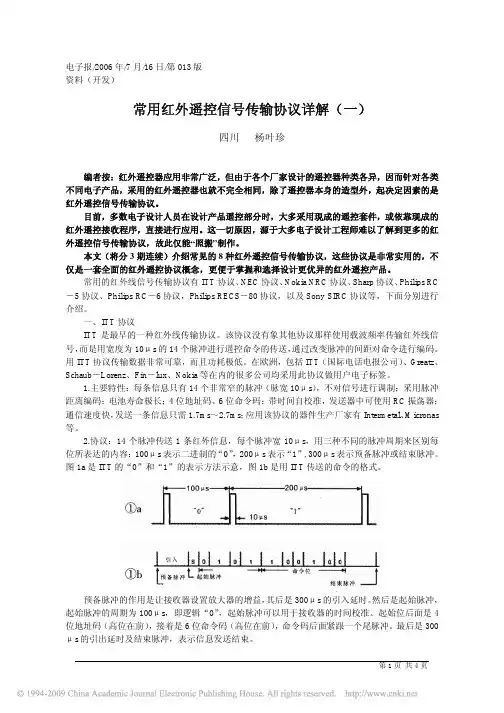

常用红外线遥控信号协议详解(完整版)
