模具设计试题及答案

《冲压工艺及模具设计》考

试试卷B卷

《冲压工艺与模具设计》试卷

1

一、单项选择题（本大题共10

题，每小题2分，共20分）

1.模具沿封闭的轮廓线冲切板料，冲下的部分

是工件的冲裁工艺叫【】

A.落料B．冲孔C．切

断D．剖切

2.如图所示冲压变形区划分示意图，A为变形

区，B为已变形区，a)图为

【】

题2图

A.胀形工艺B．缩口工艺C．翻

边工艺D．拉深工艺

3.在冲压过程中，需要最小变形力区是个相

对的弱区，材料变形时，首先变形区为

【】

A.已变形区B．强区C．传

力区D．弱区

4．设计落料模时，设计基准应选择【】

A.凸模B.凹模固定板C．

凹模D．凸凹模5．弯曲变形区的板料的外区(靠凹模一侧)，

纵向纤维变形后【】

A.缩短B.不变C．分离

D．伸长

6．由于覆盖件形状比较复杂，拉深往往采用

【】

A.多次拉深B.一次拉深

C.拉深弯曲复合D.落料拉深复合

7．在拉深变形过程中的某一时刻，在凸缘变形区中间有一位置，其31。在该位置，

用R=0.61Rt作圆，可将凸缘变形区分为两部

分，由此圆到凹模洞口处【】

A．∣б1∣>|б3|，|ε1|<|ε3|B．∣б

1∣>|б3|，|ε1|>|ε3|

C．∣б1∣<|б3|，|ε1|<|ε3|D．∣б

1∣<|б3|，|ε1|>|ε3|

8．在多工位精密级进模具冲压时，条料的精

确定位主要依靠【】

A.送料装置B.导正销C.导

料钉D.导料板

9．如图所示的阶梯形零件，当材料相对厚度

t/D×100＞1，且阶梯之间的直径之差和零件

的高度较小时，可一次拉深成形的条件是

【】

A.（h１＋h２＋h３／dn）≥h／dnB.

（h１＋h２＋h３／dn）≤h／dnC.（h１＋h２＋h３／dn）＞h／dnD.

（h１＋h２＋h３／dn）≠h／dn10．冲压工艺过程卡是用于指导工艺过

程的依据。【】

A.冲压工艺制定B.冲模电加工

C.冲压生产D.冲压模具制造

二、多项选择题（本大题共6

题，每小题2分，共12分）

1．采用弹压卸料板的普通冲裁模具，弹压卸料板具有作用。【】

座位号： 姓 名： 单位：

…………………………………密……………………………………封………………………………职工职业技能大赛

模具钳工理论试题

注 意 事 项

1、本试卷依据《模具钳工》国家职业标准命制

考试时间：90分钟

2、请在试卷标封处填写姓名、准考证号和所在单位的名称

3、请仔细阅读答题要求，所有答案请填在卷后答题卡中

一、单项选择题：（每题1分，共计60分）

1. 职业道德修养属于（ C ）

A、个人性格的修养 B、个人文化的修养

C、思想品德的修养 D、专业技能的素养

2. 职业道德建设与企业发展的关系是（ D ）

A、没有关系 B、可有可无 C、作用不大 D、至关重要

3.钻床操作工不准带( B )。

A、帽子 B、手套 C、眼镜 D、图纸

4.摇臂钻床的摇臂回转角度为( D )

A、±45° B、±90° C、±120° D、±180°

5.在摇臂钻床上加工零件的平行孔系，一般用( B )钻夹具。

A、回转式 B、固定式 C、移动式 D、翻转式

6. 盖板式钻模一般没有( A )，只要将它覆盖在工件上即可进行加工。

A、夹具体 B、钻套 C、定位元件 D、夹紧装置

7.安装冲模时,压力机滑块在下死点时,其底平面与工作台面之间的距离应( C )冲模的闭合高度。

A、小于 B、等于 C、大于 D、无所谓

8.高速走丝电火花线切割机床的走丝速度一般为( D )。

A、8～12mm/s B、80～100mm/s C、0.8～1.2m/s D、8～12m/s

模具设计与制造试题四及答案

一、填空题（20分，每空1分）

1.模具设计有两个基本条件，即 和 。

2.常用的冲压材料主要有 、 和 。

3.弯曲变形过程可以分为 、 和 三个阶段。

4.拉深可分为 和 。

5.空心坯料胀形的方法一般分为 和 。

6.根据成型工艺的性能不同，塑料可分为 和 。

7.常见的压铸机按压射室的特点可分为 和 两类。

8.模具中常用的成形铣削加工方法有 和 。

9.注射模的浇注系统可分为 和 两大类。

二、判断题（10分，每题1分）

1.冲压模具的导柱和导套大都使用高碳钢制造。（ ）

2.相对弯曲半径大，弯曲变形程度小，则弯曲后的回弹量就小。（ ）

3.材料硬化指数值越大，拉深性能就越差，越容易拉裂。（ ）

4.落料时，应以凸模为基准配制凹模。（ ）

5.外缘翻边时应力应变的分布是不均匀的，在变形区内切向的拉应力和应变在中部最小，向两端逐渐增大。（ ）

6.带有活动镶件的注射模具生产效率高，一般用于大批量生产。（ ）

7.当工件表面有硬皮，或机床的进给机构有间隙时，尽量采用顺铣。（ ）

8.材料的应力状态中，压应力的成分越大，拉应力的成分越小，越有利于材料塑性的发挥。（ ）

9.在压力机的一次行程中，能完成两道或两道以上的冲压工序的模具称为级进模。（ ）

10.刀具半径补偿的目的在于编程时可以不考虑刀具的半径，只要在实际加工中输入刀具半径即可。（ ）

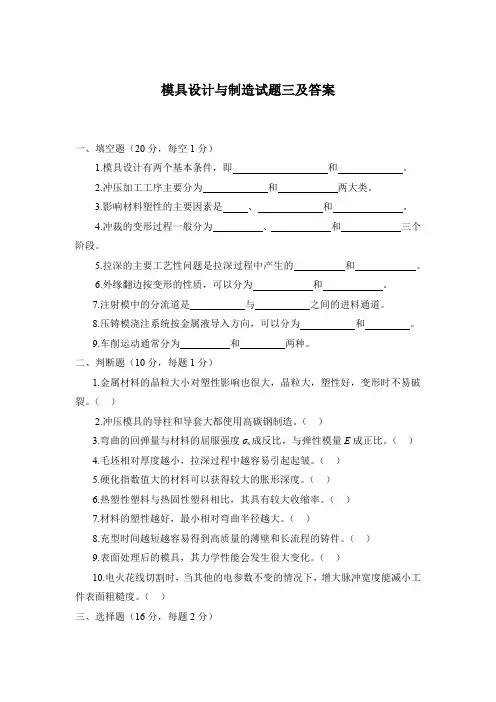

模具设计与制造试题三及答案

一、填空题（20分，每空1分）

1.模具设计有两个基本条件，即 和 。

2.冲压加工工序主要分为 和 两大类。

3.影响材料塑性的主要因素是 、 和 。

4.冲裁的变形过程一般分为 、 和 三个阶段。

5.拉深的主要工艺性问题是拉深过程中产生的 和 。

6.外缘翻边按变形的性质，可以分为 和 。

7.注射模中的分流道是 与 之间的进料通道。

8.压铸模浇注系统按金属液导入方向，可以分为 和 。

9.车削运动通常分为 和 两种。

二、判断题（10分，每题1分）

1.金属材料的晶粒大小对塑性影响也很大，晶粒大，塑性好，变形时不易破裂。（ ）

2.冲压模具的导柱和导套大都使用高碳钢制造。（ ）

3.弯曲的回弹量与材料的屈服强度σs成反比，与弹性模量E成正比。（ ）

4.毛坯相对厚度越小，拉深过程中越容易引起起皱。（ ）

5.硬化指数值大的材料可以获得较大的胀形深度。（ ）

6.热塑性塑料与热固性塑科相比，其具有较大收缩率。（ ）

7.材料的塑性越好，最小相对弯曲半径越大。（ ）

8.充型时间越短越容易得到高质量的薄壁和长流程的铸件。（ ）

9.表面处理后的模具，其力学性能会发生很大变化。（ ）

10.电火花线切割时，当其他的电参数不变的情况下，增大脉冲宽度能减小工件表面粗糙度。（ ）

三、选择题（16分，每题2分） 1.平板类坯料胀形时变形区的应力为（ ）。
