基于PWM的逆变电路分析

单相桥式PWM逆变电路设计

一、设计原理

单相桥式PWM逆变电路由整流桥、滤波电路、逆变桥和控制电路组成。整流桥将输入的交流电转换为直流电，滤波电路对直流电进行平滑处理，逆变桥将直流电转换为交流电输出，控制电路对逆变桥进行PWM控制，调节输出电压的幅值和频率。

二、设计方法

1.选择逆变桥和整流桥元件：根据输出功率的要求选择合适的逆变桥和整流桥元件，常见的有MOSFET、IGBT和二极管等。

2.设计滤波电路：通过选择合适的电容和电感元件，设计滤波电路对直流电进行平滑处理。常见的滤波电路有LC滤波电路和RC滤波电路，可以根据具体情况选择合适的滤波电路。

3.设计控制电路：控制电路是单相桥式PWM逆变电路的关键部分，通过控制电路对逆变桥进行PWM调制，实现对输出电压的控制。常见的控制方法有脉宽调制（PWM）和脉振宽调制（PPWM），可以根据实际需求选择合适的控制方法。

4.稳定性分析和保护措施：在设计过程中需要考虑逆变电路的稳定性和保护措施。通过稳定度分析和保护措施的选择，可以提高逆变电路的可靠性和安全性。

5.实验验证和调试：设计完成后需要进行实验验证和调试，对电路进行性能测试和参数调节，确保逆变电路的正常工作。

三、设计注意事项 1.选择合适的元件：在设计过程中需要根据具体要求选择合适的元件，包括逆变桥、整流桥、滤波电路和控制电路等。合理选择元件能够提高电路的性能和可靠性。

2.稳定性和保护措施：在设计过程中需要考虑逆变电路的稳定性和保护措施。通过分析稳定性和选择保护措施，可以防止电路因过电流、过压等故障而损坏。

3.实验验证和调试：设计完成后需要进行实验验证和调试，对电路进行性能测试和参数调节，确保逆变电路的正常工作。及时调试和修改电路中存在的问题，确保电路的性能满足设计要求。

四、总结

单相桥式PWM逆变电路是一种常见的电力电子转换电路，设计涉及到逆变桥、整流桥、滤波电路和控制电路等方面。通过选择合适的元件、稳定性分析和保护措施以及实验验证和调试，可以设计出性能优良、稳定可靠的逆变电路。希望本文能够对单相桥式PWM逆变电路的设计有所启发。

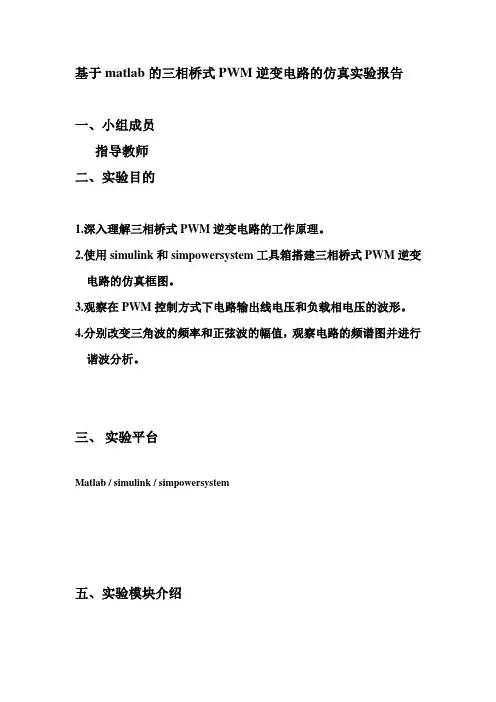

基于matlab的三相桥式PWM逆变电路的仿真实验报告

一、小组成员

指导教师

二、实验目的

1.深入理解三相桥式PWM逆变电路的工作原理。

2.使用simulink和simpowersystem工具箱搭建三相桥式PWM逆变电路的仿真框图。

3.观察在PWM控制方式下电路输出线电压和负载相电压的波形。

4.分别改变三角波的频率和正弦波的幅值，观察电路的频谱图并进行谐波分析。

三、 实验平台

Matlab / simulink / simpowersystem

五、实验模块介绍

1. 正弦波，电路常用到的正弦信号模块，双击图标，在弹出的窗口中调整相关参数。其信号生成方式有两种：Time

based和Sample based。

2. 锯齿波发生器，产生一个时基和高度可调的锯齿波序列。

3. 示波器，其模块可以接受多个输入信号，每个端口的输入信号都将在一个坐标轴中显示。

4. 关系运算符，<、>、=等运算。

5. 直流电压源，提供一个直流电源。

6. 三相RLC串联电路，电阻、电感、电容串联的三相电路，单位欧姆、亨利、法拉。

7. 电压测量，用于检测电压，使用时并联在被测电路中，相当于电压表的检测棒，其输出端“v”则输出电压信号。

8. 多路测量仪，可以接收该需要测模块的电压、电流或电压电流信号并输出。

9. IGBT/二极管，带续流二极管的IGBT模型.

10 为了执行仿真其可以允许修改初始状态、进行电网稳定性分析、傅里叶分解等功能.

六、 实验原理

三相桥式PWM逆变电路图1-1如下：

图1-1三相桥式PWM逆变电路图

三相桥式PWM逆变电路波形

七、 仿真实验内容

三相桥式PWM逆变电路仿真框如图1-2所示：

图1-2 三相桥式PWM逆变电路仿真框图

仿真参数设置如下：

三角波参数如图1-3所示：载波频率f=1kHz,周期T=1e-3s,幅值Ur=1V.

单相桥式PWM逆变电路实验报告

1. 引言

在现代电力系统中，逆变器是一种重要的电力电子设备。逆变器可以将直流电能转换为交流电能，广泛应用于太阳能发电、风力发电、电动车等领域。本实验旨在通过搭建单相桥式PWM逆变电路，深入了解逆变器的工作原理和性能。

2. 实验原理

2.1 单相桥式PWM逆变电路

单相桥式PWM逆变电路是一种常见的逆变器拓扑结构。它由四个开关管和一个负载组成，如图1所示。其中，开关管可以通过PWM信号控制开关状态，从而实现对输出电压的控制。

2.2 工作原理

在单相桥式PWM逆变电路中，通过控制开关管的导通和截止，可以实现对输出电压的控制。具体工作原理如下：

1. 当开关管S1和S4导通，S2和S3截止时，电流流经D1和D4，负载得到正半周电压。

2. 当开关管S2和S3导通，S1和S4截止时，电流流经D2和D3，负载得到负半周电压。

3. 通过调节开关管的导通时间比例，可以实现对输出电压的调节。

2.3 PWM调制技术

PWM调制技术是实现对逆变器输出电压调节的关键。PWM调制技术通过改变开关管的导通时间比例，将输入直流电压转换为一系列脉冲信号，从而实现对输出电压的控制。常用的PWM调制技术有脉宽调制（PWM）和正弦PWM调制（SPWM）。 3. 实验步骤

3.1 实验器材

• 单相桥式PWM逆变电路实验板

• 示波器

• 直流电源

• 变压器

3.2 实验步骤

1. 搭建实验电路：根据实验板上的连接图，连接单相桥式PWM逆变电路。

2. 调节直流电源：将直流电源的输出电压调节为逆变器的输入电压。

3. 设置PWM信号：使用示波器生成PWM信号，并通过控制开关管的导通时间比例，调节输出电压的大小。

4. 连接负载：将负载接到逆变器的输出端，观察负载的输出情况。

5. 调节PWM信号：通过改变PWM信号的频率和占空比，进一步调节输出电压的稳定性和波形质量。

6. 记录实验数据：记录不同PWM信号参数下的输出电压和负载情况。

pwm逆变电路原理

PWM逆变电路是一种经典的功率电子变换电路，用于将直流电源转换为可控的交流电源。其原理基于脉宽调制（Pulse

Width Modulation）技术，通过控制开关器件的导通时间与断开时间的比例，可以实现对输出电压的调节。

PWM逆变电路的核心部分是一个全桥逆变器，由4个可控开关器件组成。通常，这些开关器件是MOSFET或IGBT，用于控制电流的通断。在正半周中，两个对角的开关器件同时导通，使得直流电源的正负极与交流负载的两个端点相连接；而在负半周中，另外两个对角开关器件引导电流，实现相反的连接。通过频繁切换开关状态，可以在负载中产生高频的脉冲信号。

PWM逆变电路的输出电压由导通时间与断开时间的比例决定。当导通时间较长时，输出电压会接近正电压；反之，断开时间长，则输出电压近似为负电压。通过调节导通与断开时间的比例，可以实现对输出电压幅值的控制。此外，通过改变开关频率，还可以调节输出电压的频率。

为了实现精确的输出电压调节，PWM逆变电路通常配备一个控制电路。该控制电路可以监测输出电压，并与参考电压进行比较，以生成适当的控制信号。控制信号通过适当驱动开关器件的导通与断开，从而实现输出电压的稳定调节。

总之，PWM逆变电路利用脉宽调制技术和全桥逆变器构成，通过控制开关器件的导通与断开时间，实现对直流电源转换为可控的交流电源，并通过控制电路实现对输出电压的精确调节。
