高二物理：电场综合练习题(含参考答案)

（物理）初三物理电与磁专项综合练习题（含答案）

一、选择题

1．如图所示，下列关于物理实验表述正确的是（ ）

A. 图甲实验揭示了电流的周围存在磁场。应用电磁铁

B. 图乙实验揭示了通电导体在磁场中受力运动。应用发电机

C. 图丙实验是电磁感应现象。应用是电动机

D. 图丁实验电源的左端是正极。小磁针A端是S极

【答案】 A

【解析】【解答】A．该装置是奥斯特实验，是用来研究通电导线周围是否有磁场的实验装置，揭示了电流的周围存在磁场，应用为电磁铁；B．图乙实验揭示了通电导体在磁场中受力运动，应用是电动机；C．图丙实验是电磁感应现象，应用是发电机；D．由右手定则可知图丁实验电源的右端是正极，由同名磁极相互吸引，异名磁极相互排斥可知，小磁针A端是S极。

故答案为：A

【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点，一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.

2．如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线中就会产生电流，从而能给鞋垫上的电池充电。下图中与充电鞋垫的工作原理相同的是（ ）

A. B. C.

D.

【答案】 B

【解析】【解答】充电鞋发电时，利用线圈在磁场中切割磁感线产生感应电流的原理，B符合题意。 故答案为：B.

【分析】当闭合电路的一部分导体切割磁感线时，导体中产生感应电流，这是电磁感应现象。

3．下列的四幅图，对应的说法正确的是（ ）

A. 如图甲，通电导线周围存在着磁场，将小磁针移走，该磁场消失

B. 如图乙，闭合开关，通电螺线管右端端为N极

C. 如图丙，此实验装置原理与发电机原理相同

D. 如图丁，实验研究的是通电导体在磁场中受到力的作用

【答案】 B

【解析】【解答】A.将小磁针移走，磁场也不会消失，A不符合题意；B. 如图乙，闭合开关，根据安培定则判断通电螺线管右端端为N极，B符合题意；C.图丙中实验装置原理与电动机原理相同，C不符合题意。D如图丁，实验研究的电磁感应现象，D不符合题意。

1 高二物理3-1电场：

一：电场力的性质

一、对应题型题组

►题组1 电场强度的概念及计算

1．下列关于电场强度的两个表达式E＝F/q和E＝kQ/r2的叙述，正确的是( )

A．E＝F/q是电场强度的定义式，F是放入电场中的电荷所受的力，q是产生电场的电荷的电荷量

B．E＝F/q是电场强度的定义式，F是放入电场中电荷所受的电场力，q是放入电场中电荷的电荷量，它适用于任何电场

C．E＝kQ/r2是点电荷场强的计算式，Q是产生电场的电荷的电荷量，它不适用于匀强电场

D．从点电荷场强计算式分析库仑定律的表达式F＝kq1q2r2，式kq2r2是点电荷q2产生的电场在点电荷q1处的场强大小，而kq1r2是点电荷q1产生的电场在q2处场强的大小

2．如图1所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为Ea，方向与ab连线成60°角，b点的场强大小为Eb，方向与ab连线成30°角．关于a、b两点场强大小Ea、Eb的关系，以下结论正确的是( )

图1

A．Ea＝33Eb B．Ea＝13Eb C．Ea＝3Eb D．Ea＝3Eb

3．如图2甲所示，在x轴上有一个点电荷Q(图中未画出)，O、A、B为轴上三点，放在A、B两点的试探电荷受到的电场力跟试探电荷所带电荷量的关系如图乙所示，则( )

图2

A．A点的电场强度大小为2×103 N/C B．B点的电场强度大小为2×103 N/C

C．点电荷Q在A、B之间 D．点电荷Q在A、O之间

►题组2 电场强度的矢量合成问题

4．用电场线能很直观、很方便地比较电场中各点场强的强弱．如图3甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点：O是电荷连线的中点，E、F是连线中垂线上相对O对称的两点，B、C和A、D也相对O对称．则( ) 2

图3

A．B、C两点场强大小和方向都相同 B．A、D两点场强大小相等，方向相反

初二物理机械与人练习题（含答案）

（上节错题）

15.如图12—17所示，粗细均匀的直尺AB，将中点O支起来，在B端放一支蜡烛，在AO的中点O′上放两支蜡烛，如果将三支完全相同的蜡烛同时点燃，它们的燃烧速度相同.那么在蜡烛燃烧的过程中，直尺AB将

A.始终保持平衡

B.蜡烛燃烧过程中A端逐渐上升，待两边蜡烛燃烧完了以后，才恢复平衡

C.不能保持平衡，A端逐渐下降

D.不能保持平衡，B端逐渐下降

（这节课练习题）

1．在以下几种情况中，力对物体做功的有：( )

A 人用力提杠铃，没有提起来 B 用力提水桶水平移动2米，水桶离地面高度不变

C 沿着斜面把汽油桶推上车厢 D 物体在光滑水平面上匀速前进2米

2．如图所示，使用定滑轮提升重物，当分别在A方向、B方向和 C方向拉重物时：( )

A A方向拉力最小 B B方向拉力最小 C C方向拉力最小 D 都一样大

3．下列工具在使用时属于费力杠杆的是：（ ）

A 定滑轮 B 钓鱼杆 C 剪铁皮的剪刀 D 撬棒

4．如图所示，杠杆AOB用细线悬挂起来，当A端挂重量为GA的物体，B端挂重量为GB的物体时，杠杆处于平衡状态，此时OA恰好处于水平位置，AO = BO，杠杆重量不计，则（ ）

A GA=GB B GA＜GB C GA＞GB D 无法判定

5．关于简单机械的下列说法中正确的是：( )

A 定滑轮能改变力的大小和用力的方向 B 使用滑轮组不仅省力而且省功

C 做功越多的机械，机械效率越高 D 功率越大的机械，做功就越快

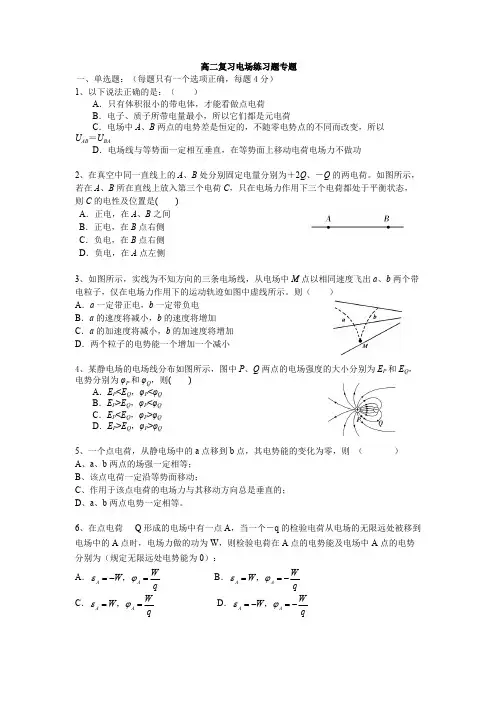

r 高二复习电场练习题专题一、单选题：（每题只有一个选项正确，每题4分）1、以下说法正确的是：（ ）A．只有体积很小的带电体，才能看做点电荷B．电子、质子所带电量最小，所以它们都是元电荷C．电场中A、B两点的电势差是恒定的，不随零电势点的不同而改变，所以UAB＝UBAD．电场线与等势面一定相互垂直，在等势面上移动电荷电场力不做功2、在真空中同一直线上的A、B处分别固定电量分别为＋2Q、－Q的两电荷。如图所示，若在A、B所在直线上放入第三个电荷C，只在电场力作用下三个电荷都处于平衡状态，则C的电性及位置是( ) A．正电，在A、B之间 B．正电，在B点右侧 C．负电，在B点右侧 D．负电，在A点左侧3、如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示。则（ ）A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增加C．a的加速度将减小，b的加速度将增加D．两个粒子的电势能一个增加一个减小4、某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为EP和EQ，电势分别为φP和φQ，则( )A．EPEQ，φPφQD．EP>EQ，φP>φQ5、一个点电荷，从静电场中的a点移到b点，其电势能的变化为零，则 （ ）A、a、b两点的场强一定相等；B、该点电荷一定沿等势面移动；C、作用于该点电荷的电场力与其移动方向总是垂直的；D、a、b两点电势一定相等。6、在点电荷 Q形成的电场中有一点A，当一个－q的检验电荷从电场的无限远处被移到电场中的A点时，电场力做的功为W，则检验电荷在A点的电势能及电场中A点的电势分别为（规定无限远处电势能为0）：A． B．AAWWq，AAWWq，C． D．AAWWq，AAWqW， re good f 7、如图所示，光滑绝缘水平面上带异号电荷的小球A、B，它们一起在水平向右的匀强电场中向右做匀加速运动，且保持相对静止。设小球A、的带电量大小为QA，小球B的带电量大小为QB，，下列判断正确的是 （ ）Ａ、小球A带正电，小球B带负电，且QA> QB，Ｂ、小球A带正电，小球B带负电，且QA< QBＣ、小球A带负电，小球B带正电，且QA> QB， Ｄ、小球A带负电，小球B带正电，且QA< QB8、 如图所示，在竖直放置的半圆形光滑绝缘细管的圆心O处固定一点电荷，将质量为m、电荷量为q的小球从管的水平直径的端点A由静止释放，小球沿细管滑到最低点B时，对管壁恰好无压力。若小球运动过程中所带电荷量不变，则固定于圆心处的点电荷在AB弧中点处的电场强度大小是（ ） A． B． mgEq2mgEqC． D． 2mgEq3mgEq9、如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内匀速圆周运动，最高点为a，最低点为b。不计空气阻力，则：（ ）A．小球带负电B．电场力跟重力平衡C．小球从a点运动到b点的过程中，电势能减小D．小球在运动过程中机械能守恒10、如图所示,竖直放置的劲度系数为k的轻质弹簧,上端与质量为m的小球连接,下端与放在水平桌面上的质量为M的绝缘物块相连,小球与弹簧绝缘,小球带正电,带电荷量为q,物块、弹簧和小球组成的系统处于静止状态.现突然加上一个竖直向上,大小为E的匀强电场,某时刻物块对水平面的压力为零,则从加上匀强电场到物块对水平面的压力为零的过程中,小球电势能改变量的大小为 ( )A. B.ggkmMqE)(kmMqE)(C. D.kqEMgkqEmg二、多选题：（每题有多个选项正确，选错、多选不得分，漏选得3分，每题6分）11、如图所示，a、b是竖直方向上同一电场线上的两点，一带负电质点在a点由静止释放，到达b 点时速度最大。则不正确的是( )A．a点的电势高于b点的电势B．a点的电场强度大于b点的电场强度C．质点从a点运动到b点的过程中电势能增加D．质点在a点受到的电场力小于在b点受到的电场力abEAB od for s12、如图所示，在正方形的四个顶点各放一电荷量均为Q的点电荷(电性如图所示)，a、b、c、d是正方形边长的中点，则以下说法中正确的是( )A．a、b、c、d四点的场强相同B．a、c两点的场强一定等大且反向C．b、d两点的场强一定等大且同向D．e点的场强一定为零13、如图所示平行直线表示电场线，但未标方向，带电为+10-2C的电荷在电场中只受电场力作用，由A移至B点，动能损失0.1J，若= —10V，则（ ）AA、B点电势=0V B、电场方向从右向左BC、运动轨迹可能为1 D、运动轨迹可能为2 14、如图所示，a、b带等量异种电荷，M，N是a、b连线的中垂线，现有一个带电粒子从M点以一定的初速度vo射出，开始一段轨迹如图中实线所示，不考虑粒子重力，则在飞越该电场的过程中 （ ）A．该粒子带负电B．该粒子的动能先减小后增大C．该粒子的电势能先增大后减小D．该粒子运动到无穷远处，速率大小一定仍为vo15、如图所示,长为L,倾角为θ的光滑绝缘斜面处于水平向右的匀强电场中。一电荷量为+q，质量为m的小球,以初速度v0由斜面底端的M点沿斜面上滑，到达斜面顶端N的速度仍为v0则（ ）A．小球在N点的电势能小于在M点的电势能B．M、N两点的电势差为mgLsinθ/qC．电场强度等于mgtanθ/qD．电强强度等于mgsinθ/q三、计算题：（3题，每题10分，共30分）16、在场强为E的匀强电场中，取O点为圆心，r为半径作一圆周，在O点固定一电荷量为＋Q的点电荷，a、b、c、d为相互垂直的过圆心的两条直线和圆周的交点．当把一检验电荷＋q放在d点恰好平衡时(如图所示)．(1)匀强电场场强E的大小，方向如何？(2)检验电荷＋q放在点c时，受力Fc的大小、方向如何？(3)检验电荷＋q放在点b时，受力Fb的大小、方向如何？ are good for 17、如图所示，电子以vo的速度沿与电场垂直的方向从A点飞入匀强电场，并从另一端B点沿与场强成120o角的方向飞出，设电子的电荷量为e,质量为m，求A、B两点间的电势差是多少？（不计电子的重力）18、如图所示，在竖直平面内，光滑绝缘直杆AC与半径为R的圆周交于B、C两点，在圆心处有一固定的正点电荷，B为AC的中点，C点位于圆周的最低点。现有一质量为m、电荷量为-q、套在杆上的带负电小球从A点由 静止开始沿杆下滑。已知重力加速度为g，A点距过C点的水平面的竖直高度为3R，小球滑到B点时的速度大小为。求：gR2（1）小球滑至C点时的速度的大小；（2）A、B两点的电势差；ABU（3）若以C点作为零电势点，试确定A点的电势。3RABC+R 答题卷班级： 学号： 姓名： 分数： 一、单选题（每题4分）题号12345678910答案二、多选题（每题6分，漏选3分）题号1112131415答案三、计算题：（3题，每题10分，共30分）16、17、18、3RABC+R 答案：一、单选题（每题4分）题号12345678910答案DBCDDADDBA二、多选题（每题6分，漏选3分）题号1112131415答案ACDBDABCADABC16、解析：(1)由题意可知：F1＝k，F2＝qE由于F1＝F2，所以qE＝k，E＝kQqr2Qqr2Qr2匀强电场方向沿db方向．(2)检验电荷放在c点：Ec＝＝E＝kE21＋E222Qr2所以Fc＝qEc＝k2Qqr2方向与ac方向成45°角斜向下(如图所示)．(3)检验电荷放在b点：Eb＝E2＋E＝2E＝2kQr2所以Fb＝qEb＝2k，方向沿db方向．Qqr217、【分析解答】0030cosvvB2022121mvmveUBABemvUAB62018、【解析】 (1) B—C 3mgR/2=mvc2/2-mvB2/2vc=gR7(2) A—B 3mgR/2+=mVB2/2-0 =mgR/2ABWABW=/q=mgr/-2qABUABW(3) ==-mgR/2q= =-mgR/2qABUACUCACACAU
