漏电保护器的工作原理

漏电保护器

漏电电流动作保护器，简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

目录

简介

结构

工作原理

主要结构

装设范围

额定电流选择

接线方式

技术参数

简介

结构

工作原理

主要结构

装设范围

额定电流选择

接线方式

技术参数

• 产品分类

• 选用原则

• 安装运行

• 使用事项

简介

漏电保护器(图1)

自从人类发明并使用电以来，电不仅给人类带来了很多方便，也能给人类带来灭顶之灾。它可能烧坏电器，引起火灾，或者使人触电。如果有一种设备可以使人们安全地使用电，将会避免很多不必要的损失。所以在五花八门的电器接踵而来的同时，也诞生了各式各样的保护器。其中有一种是专门保护人的，称为漏电保护器。漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。

其适用范围是交流50HZ额定电压380伏，额定电流至250安。

低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施。

漏电保护器

一是电网确有接地时，漏电保护器正常动作。在这种正常动作中，因电网老化、气候环境变化，电网产生接地点引起的动作占绝大多数，而因人身触电引起的动作则是极少数。可以想象，能够正常用电是人们的第一需求，为了防止发生概率极低的人身触电伤害而招致频繁的停电，影响正常生产和生活当然会造成人们的烦恼。

二是电网本来没有发生接地，而是漏电保护器在以下情况下可能产生误动：

1，由于漏电保护器是信号触发动作的，那么在其它电磁干扰下也会产生信号触发漏电保护器动作，形成误动。

漏电保护器工作原理

引言概述：

漏电保护器是一种用于保护人身安全的电器设备，它能够及时检测电路中的漏电情况，并在发生漏电时迅速切断电源，以防止电流通过人体造成电击伤害。本文将详细介绍漏电保护器的工作原理。

一、漏电保护器的基本原理

1.1 漏电保护器的结构组成

漏电保护器通常由漏电保护装置、电流互感器、电子控制单元和断路器等组成。漏电保护装置是核心部件，它能够检测电流的不平衡情况，一旦发生漏电，就会触发断路器切断电源。

1.2 漏电保护器的工作原理

漏电保护器通过电流互感器实时监测电路中的电流情况。当电流通过漏电保护器进入电路时，电流互感器会产生相应的电磁感应，将感应信号传递给电子控制单元。电子控制单元会对感应信号进行处理，一旦检测到电流不平衡，即漏电现象发生，就会发出触发信号，使断路器迅速切断电源，以保护人身安全。

1.3 漏电保护器的灵敏度和动作时间

漏电保护器的灵敏度是指它能够检测到的最小漏电电流。一般来说，漏电保护器的灵敏度在几毫安到几十毫安之间。而漏电保护器的动作时间是指它从检测到漏电到切断电源的时间，一般在几十毫秒到几百毫秒之间。

二、漏电保护器的工作过程

2.1 漏电保护器的检测原理 漏电保护器通过检测电路中的电流是否平衡来判断是否发生漏电。当电路中的电流通过人体或其他漏电路径流失时，电路中的总电流会发生不平衡，漏电保护器能够通过电流互感器感应到这种不平衡，并触发断路器切断电源。

2.2 漏电保护器的动作方式

漏电保护器有两种动作方式，一种是电磁式漏电保护器，另一种是电子式漏电保护器。电磁式漏电保护器通过电磁铁的吸合来实现切断电源，而电子式漏电保护器则通过电子元件的控制来实现切断电源。

2.3 漏电保护器的重要性

漏电保护器在电路中起到了至关重要的作用，它能够及时切断电源，避免漏电造成的人身伤害。特别是在潮湿环境或使用电器设备较多的场所，漏电保护器更是必不可少的安全设备。

三、漏电保护器的分类

漏电保护器工作原理

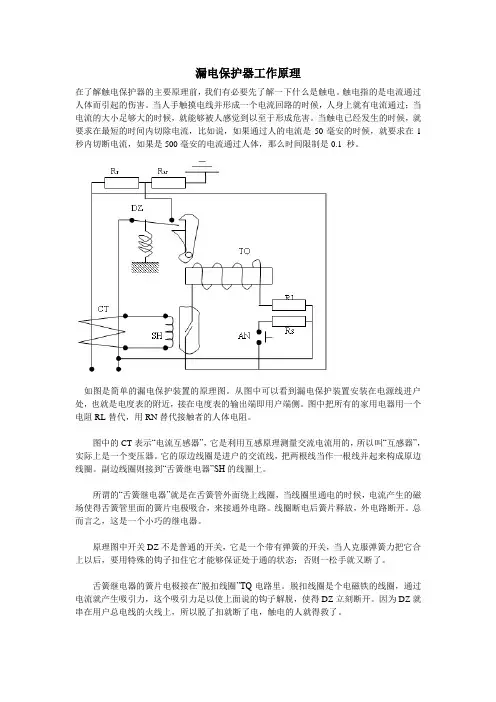

在了解触电保护器的主要原理前，我们有必要先了解一下什么是触电。触电指的是电流通过人体而引起的伤害。当人手触摸电线并形成一个电流回路的时候，人身上就有电流通过；当电流的大小足够大的时候，就能够被人感觉到以至于形成危害。当触电已经发生的时候，就要求在最短的时间内切除电流，比如说，如果通过人的电流是50毫安的时候，就要求在1秒内切断电流，如果是500毫安的电流通过人体，那么时间限制是0.1 秒。

如图是简单的漏电保护装置的原理图。从图中可以看到漏电保护装置安装在电源线进户处，也就是电度表的附近，接在电度表的输出端即用户端侧。图中把所有的家用电器用一个电阻RL替代，用RN替代接触者的人体电阻。

图中的CT表示“电流互感器”，它是利用互感原理测量交流电流用的，所以叫“互感器”，实际上是一个变压器。它的原边线圈是进户的交流线，把两根线当作一根线并起来构成原边线圈。副边线圈则接到“舌簧继电器”SH的线圈上。

所谓的“舌簧继电器”就是在舌簧管外面绕上线圈，当线圈里通电的时候，电流产生的磁场使得舌簧管里面的簧片电极吸合，来接通外电路。线圈断电后簧片释放，外电路断开。总而言之，这是一个小巧的继电器。

原理图中开关DZ不是普通的开关，它是一个带有弹簧的开关，当人克服弹簧力把它合上以后，要用特殊的钩子扣住它才能够保证处于通的状态；否则一松手就又断了。

舌簧继电器的簧片电极接在“脱扣线圈”TQ电路里。脱扣线圈是个电磁铁的线圈，通过电流就产生吸引力，这个吸引力足以使上面说的钩子解脱，使得DZ立刻断开。因为DZ就串在用户总电线的火线上，所以脱了扣就断了电，触电的人就得救了。

不过，漏电保护器之所以可以保护人，首先它要“意识”到人触了电。那么漏电保护器是怎样知道人触电了呢？从图中可以看出，如果没有触电的话，电源来的两根线里的电流肯定在任何时刻都是一样大的，方向相反。因此CT的原边线圈里的磁通完全地消失，副边线圈没有输出。如果有人触电，相当于火线上有经过电阻，这样就能够连锁导致副边上有电流输出，这个输出就能够使得SH的触电吸合，从而使脱扣线圈得点，把钩子吸开，开关DZ断开，从而起到了保护的作用。

漏电保护器的基本工作原理

漏电保护器是一种用于保护人身安全的电气设备。它的基本工作原理是通过检测电路中的漏电情况，一旦发现有漏电现象，就会迅速切断电源，以避免电流通过人体而造成触电事故。

漏电保护器通常由漏电保护装置和电磁触发装置两部分组成。漏电保护装置是通过检测电路中的电流差异来判断是否存在漏电现象的设备，而电磁触发装置则是负责切断电源的部分。

漏电保护装置的工作原理是基于电路的基本定律——欧姆定律和基尔霍夫定律。当电路中没有漏电时，电流通过线路的两个导线是相等的，根据欧姆定律，电压降也是相等的。而当发生漏电时，电流会产生差异，导致电压降也不相等。漏电保护装置通过检测电路中的电流差异来判断是否存在漏电现象。

漏电保护装置通常使用的检测原理有两种：差动电流式和零序电流式。差动电流式漏电保护器是根据基尔霍夫定律，通过检测电路中的进线和出线电流的差值来判断是否存在漏电现象。当电路中没有漏电时，进线和出线电流是相等的，差动电流为零；而当发生漏电时，进线和出线电流不相等，差动电流不为零，漏电保护器会切断电源。

零序电流式漏电保护器是通过检测电路中的零序电流来判断是否存在漏电现象。零序电流是指电路中所有相位电流的矢量和，当电路中没有漏电时，零序电流为零；而当发生漏电时，由于电流通过漏电路径，导致零序电流不为零，漏电保护器会切断电源。

电磁触发装置是漏电保护器的关键部分，它负责在检测到漏电后迅速切断电源。电磁触发装置通常由电磁铁和触发机构组成。当漏电保护装置检测到漏电时，会通过电磁铁产生磁场，磁场作用于触发机构，触发机构迅速切断电源。

漏电保护器的工作原理可以有效地保护人身安全。在日常生活和工作中，电器设备的使用非常普遍，而漏电现象也难以避免。如果没有漏电保护器，一旦发生漏电，电流可能通过人体而造成触电事故，甚至危及生命安全。而漏电保护器能够及时切断电源，避免电流通过人体，保护人身安全。

漏电保护器是一种基于电路检测原理的电气设备，通过检测电路中的漏电情况并迅速切断电源，以保护人身安全。漏电保护器的工作原理基于欧姆定律和基尔霍夫定律，通过差动电流式或零序电流式的检测方法来判断是否存在漏电现象，并通过电磁触发装置实现迅速切断电源的功能。漏电保护器的应用可以有效预防触电事故的发生，提高电气设备的安全性。
