轨道交通系统的振动与噪声控制

浅谈地铁振动影响和解决对策

地铁在运行时由于轮轨相互作用产生振动，进而通过轨道基础和隧道衬砌传播至土体，从而对沿线地面建筑产生影响。这个过程可以分为以下3 个阶段：①地铁振动产生过程，即列车车轮在运行过程中对轨道的冲击产生激励。②地铁振动传播阶段，即列车车轮振动通过轨道基础和衬砌结构向周围土介质和地面建筑传播。③地铁振动作用阶段，即列车车轮振动作用在沿线的地面建筑上，从而诱发建筑结构及其室内物品的二次振动和噪声，进而对建筑物结构本身和建筑物内的人群、精密生产和敏感仪器产生影响。

其中在振动产生过程中主要由5 种原因构成：列车运行时，自身对轨道的重力加载产生的冲击，造成车轮与轨道结构的振动；众多车轮与钢轨同时发生作用产生的作用力，造成车辆与轨道结构的振动；车轮经过钢轨接缝处时，轮轨相互作用产生的车轮与钢轨结构的振动；轨道的不平顺和车轮的粗糙损伤等随机性激励产生的振动；车轮的偏心等周期性激励导致的振动。

一 地铁振动对周围建筑的影响

振动对建筑物的影响，轻微的会出现墙皮剥落、墙壁龟裂、地板裂缝，严重则导致基础变形或下沉。地铁引起的振动一般都低于结构的破坏振级，不会造成像地震那样的直接破坏，但它能引起结构的局部颤振，如门窗及室内物件的振动，甚至在附近一些建筑物内引起二次结构噪声，使人明显感觉不适，造成失眠、烦躁等症状，严重干扰人们的日常生活。

二 地铁振动的控制解决办法

根据地铁振动的产生、传播和相关因素的分析，可以从以下三方面来考虑地铁振动的控制：

（1）振源减振控制

最直接的方法是从振动的源头减震，根据地铁振动产生的机理和影响因素的分析，可以采取以下措施：①列车轻型化。②采用重型钢轨和无缝线路。③列车轮平滑化。采用弹性车轮、低阻尼车轮等车轮平滑措施，钢轨间的摩擦，可有效降低车辆振动强度。④采用适当的弹性扣件或轨道减振器。⑤适当控制地铁列车运行速度。⑥采用具有噪声低、振动小、造价低、污染小、能耗低、安全性能好等诸多优点的直流电机，这也是21 世纪轨道交通的发展方向。

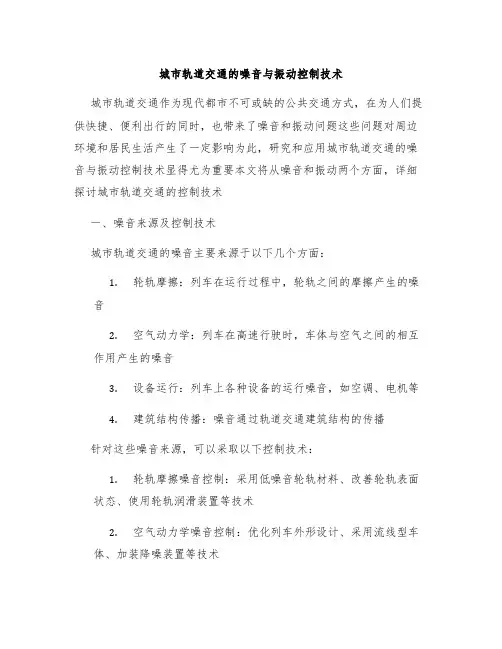

城市轨道交通的噪音与振动控制技术

城市轨道交通作为现代都市不可或缺的公共交通方式，在为人们提供快捷、便利出行的同时，也带来了噪音和振动问题这些问题对周边环境和居民生活产生了一定影响为此，研究和应用城市轨道交通的噪音与振动控制技术显得尤为重要本文将从噪音和振动两个方面，详细探讨城市轨道交通的控制技术

一、噪音来源及控制技术

城市轨道交通的噪音主要来源于以下几个方面：

1. 轮轨摩擦：列车在运行过程中，轮轨之间的摩擦产生的噪音

2. 空气动力学：列车在高速行驶时，车体与空气之间的相互作用产生的噪音

3. 设备运行：列车上各种设备的运行噪音，如空调、电机等

4. 建筑结构传播：噪音通过轨道交通建筑结构的传播

针对这些噪音来源，可以采取以下控制技术：

1. 轮轨摩擦噪音控制：采用低噪音轮轨材料、改善轮轨表面状态、使用轮轨润滑装置等技术

2. 空气动力学噪音控制：优化列车外形设计、采用流线型车体、加装降噪装置等技术 3. 设备运行噪音控制：选用低噪音设备、加强设备维护、采用隔音罩等技术

4. 建筑结构传播噪音控制：采用隔音墙、隔音窗等隔音设施，以及采用减振垫、减振支架等减振措施

二、振动来源及控制技术

城市轨道交通的振动主要来源于以下几个方面：

1. 轮轨相互作用：列车在运行过程中，轮轨之间的相互作用产生的振动

2. 轨道结构：轨道结构自身的振动，如轨道弯曲、轨枕振动等

3. 建筑物传播：振动通过轨道交通建筑物传播

针对这些振动来源，可以采取以下控制技术：

1. 轮轨相互作用振动控制：采用高精度轨道、改善轮轨表面状态、使用减振装置等技术

2. 轨道结构振动控制：优化轨道设计、采用高性能轨枕、加装振动吸收装置等技术

3. 建筑物传播振动控制：采用隔振基础、隔振装置、加强建筑物结构设计等技术

通过以上分析，我们可以看到，城市轨道交通的噪音与振动控制技术涉及到多个方面为了实现有效的噪音和振动控制，需要综合运用各种技术手段，从而降低轨道交通对周边环境和居民生活的影响在未来，随着技术的不断发展，相信噪音和振动控制技术将更加完善，为城市轨道交通的可持续发展提供有力支持

轨道交通轮轨噪声机理、预测与控制

轮轨噪声机理：

1. 滚动噪声：当车轮滚动通过轨道时，由于轮轨接触非均匀性（如表面粗糙度、波纹等）、不平顺性及几何偏差（如踏面和钢轨轮廓）等原因，产生周期性的冲击力和振动，进而导致噪声。

2.

啸叫噪声：在高速运行下，轮轨间可能产生自激振动现象，这种高频振动伴随强烈的声学辐射，形成典型的尖锐啸叫噪声。

3.

结构噪声：车体、转向架、轨道结构等部件因振动而产生的噪声，包括板件振动噪声、结构共鸣噪声等。

4.

气动噪声：列车高速行驶时，车辆外形与空气流动之间的相互作用也会产生一定的噪声。

轮轨噪声预测：

-

理论计算模型：基于声学原理，建立轮轨噪声源的物理模型，利用数值模拟方法（例如有限元分析、边界元法等）预测噪声级。

-

实验测量与数据分析：在实验室环境下模拟实际工况，进行噪声测试，并结合现场实测数据，建立预测模型或数据库。

-

频谱分析：分析噪声信号的频率特性，识别关键频率成分及其来源，有助于针对性地设计降噪方案。

控制措施：

1.

轨道优化：改善轨道结构设计，提高轨道的平顺性和刚度，采用高精度加工和维护技术降低轨道不平顺引起的噪声。

2.

车轮与轨道材料改进：研发低噪声、耐磨损的轮轨材料，优化轮轨接触面的设计以减小冲击噪声。

3.

阻尼技术：增加轨道、车体和转向架的阻尼装置，减少振动能量向噪声的转换。

4.

声学屏障：在沿线安装声屏障，对传播路径上的噪声进行吸收和反射衰减。

5.

结构吸声设计：在车厢内部采用吸声材料和隔音结构，减少车内乘客感受到的噪声。

6.

轨道减振垫：使用橡胶垫或其他弹性元件隔震，减轻振动向周边环境的传递。

7.

主动控制技术：开发和应用主动降噪技术，通过实时监测和反相补偿声波来抵消部分噪声。

轨道交通系统的振动与噪声控制

轨道交通系统作为现代城市中不可或缺的一部分，给人们带来了便利与高效的出行方式。然而，由于列车运行以及与轨道的相互作用，会产生一定程度的振动和噪声。这不仅对乘客和驾驶员的健康造成影响，也对周围环境产生了噪声污染。因此，控制轨道交通系统的振动与噪声，成为了一个重要的研究领域。本文将探讨轨道交通系统振动与噪声的形成原因以及相应的控制方法。

一、轨道交通系统振动的形成原因

1. 列车的运行振动：列车在轨道上运行时，车轮与轨道之间的相互作用会引起机械振动。当列车行驶速度较快或者通过曲线、道岔等轨道结构时，其运动状态复杂多变，振动的频率和幅度也会相应增加。

2. 轨道结构的不完美：轨道的铺设和维护存在一定的工艺问题和不完美性，如轨道间的偏差、焊接接头、道岔的位置不准确等，会导致轨道的不平整和不稳定，从而引起振动。

3. 地质条件：地质环境对振动的传播也有一定的影响。如果轨道交通系统穿过地质条件复杂或地基不坚实的区域，地下水位较高等，都会增加振动的传播和噪声的扩散。

二、轨道交通系统振动与噪声控制的方法

1. 车辆和轨道的设计改进：通过改进列车的车体结构和悬挂系统，减少车辆本身产生的振动。同时，可以优化轨道结构的铺设和维护工艺，提高轨道的平整度和稳定性，减少振动的产生。 2. 减振措施的应用：在轨道系统中使用各种减振装置，如弹簧、减振垫、减振浮板等，可以减少振动的传播和噪声的扩散。此外，也可以采用声屏障、隔离墙等措施，有效地隔绝噪声的传播。

3. 声波吸收材料的应用：在地铁车站、隧道等需要控制噪声的场所，可以使用吸音材料进行装饰，有效地吸收声波，减少噪声的反射和传播，降低环境噪声。

4. 科学监测与管理：对轨道交通系统的振动和噪声进行科学的监测与评估。通过实时监测系统，及时发现问题，采取相应的调整和控制措施。同时，加强管理和维护工作，定期对轨道和车辆进行检查和维修，保障系统的正常运行。
