深基坑施工中的工程测量要求

施施工工监监测测方方案案

1 施工监测目的及意义

基坑开挖、支护施工将不可避免地对地层、地下管线、建（构）筑物等造成一定的影响。为确保基坑周边建筑物及管线安全，做到信息化安全施工，必须对地表、地下管线和周边建筑物进行全面系统的监控量测。通过监控量测可以达到如下目的：

1、了解基坑周围土体在施工过程中的动态变化，明确施工对原始地层的影响程度以及可能产生失稳的薄弱环节。

2、了解支护结构的受力和变位状态，并对其安全稳定性进行评价。

3、了解工程施工对地下管线、建筑物等周边环境条件的影响程度，确保它们仍处于安全的工作状态。

4、了解施工降水效果对周围地下水位的影响程度。

5、将量测结果反馈到施工中，及时修改施工参数和步骤进行信息化施工。

2仪器选择和精度要求

1、基坑位移监测采用拓普康TKS-202全站仪，精度2秒。仪器在检验有效期内作业，并在作业期间进行检查校核。

2、沉降观测使用徕卡N2精密水准仪（带测微器）及2米铟钢水准标尺。仪器最小分辨率为0.01mm。仪器及标尺在检验有效期内作业，并在作业期间进行检查校核。

沉降观测按二等水准精度要求进行观测，执行的各项规定和限差如下：

等级 仪器类型 视线长度 前后视距差 任一测站上前后距差 视线高度

二等 DS0.5 ≤30m ≤1.0m ≤0.5m ＞0.3m

项目

等级 基、辅分划读数差 基、辅分划所测高差之差 检测间歇点高差之差 上下丝读数平均值与中丝读数之差 二等 0.3 mm 0.6 mm 1 mm 3.0 mm

基辅尺分划读数差≤0.3mm，闭合差≤±0.3√N mm（N代表测站数）。

3监测项目及控制标准

3.1监测项目

1、本次基坑安全等级为一级，基坑监测按《建筑基坑工程监测技术规》(GB50497-2009)执行。

2、本次监测可分为基坑工程主体监测和周围环境及地下管线监测，施工监测项目和内容有：

监测项目 符号 数目 位置 目的

建筑深基坑工程监测要求

一、监测范围和监测点布设：

深基坑工程监测应涵盖整个基坑施工区域，包括基坑的边界、支护结构、地下室和邻近地表等。监测点布设应有代表性，覆盖主要土层、建筑物周边等重点区域。监测的主要指标包括变形、沉降、裂缝等。

二、监测方案设计：

监测方案应根据工程的特点和实际需求进行设计，包括监测时间、监测方法、监测频率、监测指标等。监测时间应从基坑开挖开始，至基坑支护、地下室施工、施工结束等各个阶段。监测方法可以采用物理监测技术、遥感监测技术、数值模拟等。监测频率应根据施工过程中的变化情况确定，一般情况下，监测频率可以每天、每周或每月进行一次。监测指标应包括工程变形变化、土体沉降、水平位移、裂缝变化等。

三、监测仪器设备选择：

监测仪器设备应根据监测指标和监测方法的要求进行选择。常用的监测仪器设备包括全站仪、测斜仪、支撑内力测试仪、GIS导线测量系统等。监测设备应具备高精度、高稳定性，能够长时间连续工作，并能够进行数据采集和处理。

四、监测数据处理与分析：

监测数据应及时进行采集、传输、处理和分析。监测数据应进行质量检测，包括数据的准确性、完整性、一致性等。监测数据应与设计要求和标准进行对比，及时发现和解决问题。监测数据应进行分析，包括数据趋势分析、变形趋势预测、模型校正等。 五、监测报告编写：

监测工作结束后，应编写监测报告。报告中应包括监测工作的目的、范围、方法、结果等内容。报告应清晰明确，结论准确可靠，并提出相应的建议和措施。

综上所述，建筑深基坑工程监测要求包括监测范围和监测点布设、监测方案设计、监测仪器设备选择、监测数据处理与分析以及监测报告编写。通过合理的监测要求，可以确保深基坑工程的安全和稳定。

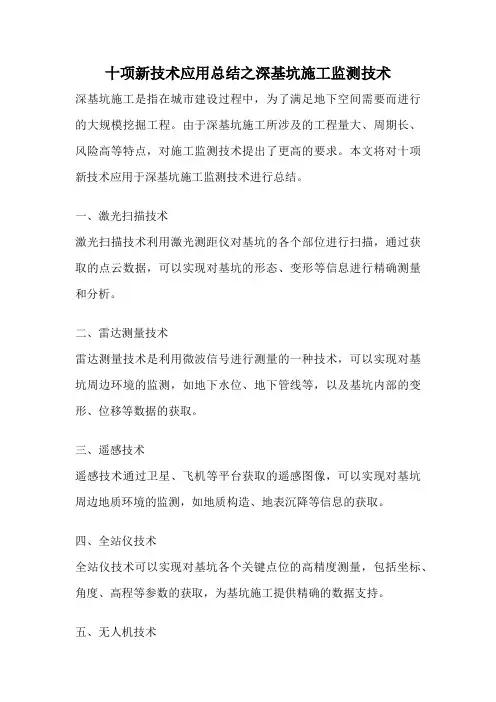

十项新技术应用总结之深基坑施工监测技术

深基坑施工是指在城市建设过程中，为了满足地下空间需要而进行的大规模挖掘工程。由于深基坑施工所涉及的工程量大、周期长、风险高等特点，对施工监测技术提出了更高的要求。本文将对十项新技术应用于深基坑施工监测技术进行总结。

一、激光扫描技术

激光扫描技术利用激光测距仪对基坑的各个部位进行扫描，通过获取的点云数据，可以实现对基坑的形态、变形等信息进行精确测量和分析。

二、雷达测量技术

雷达测量技术是利用微波信号进行测量的一种技术，可以实现对基坑周边环境的监测，如地下水位、地下管线等，以及基坑内部的变形、位移等数据的获取。

三、遥感技术

遥感技术通过卫星、飞机等平台获取的遥感图像，可以实现对基坑周边地质环境的监测，如地质构造、地表沉降等信息的获取。

四、全站仪技术

全站仪技术可以实现对基坑各个关键点位的高精度测量，包括坐标、角度、高程等参数的获取，为基坑施工提供精确的数据支持。

五、无人机技术 无人机技术可以实现对基坑周边环境的快速巡查和监测，包括地表沉降、裂缝等信息的获取，同时还可以进行航拍和测量工作。

六、传感器技术

传感器技术可以实现对基坑内部的温度、湿度、应力等参数的实时监测，通过传感器网络可以实现对整个基坑的全面监测。

七、数据分析与挖掘技术

通过对监测数据进行大数据分析和挖掘，可以实现对基坑施工过程中的异常情况进行预警和预测，提高施工安全性和效率。

八、人工智能技术

人工智能技术可以对基坑施工过程中的监测数据进行智能分析和处理，实现对施工过程的自动化控制和优化。

九、虚拟现实技术

虚拟现实技术可以通过虚拟建模的方式，实现对基坑施工过程的可视化和仿真，为施工人员提供更直观、实用的信息。

十、云计算技术

云计算技术可以实现对基坑监测数据的存储、管理和分析，为施工监测提供可靠的数据支持和决策依据。

十项新技术的应用使得深基坑施工监测技术得到了极大的提升。通过这些新技术的应用，可以实现对基坑施工全过程的全面监测和控制，提高施工的安全性、效率和质量，为城市建设提供强有力的支持。

深基坑施工监测方案

深基坑工程是由于场地有限、建筑要求或地下空间的需要等条件引起的工程形式。深基坑施工属于地下施工，在施工期间，受力环境、土体变形、地下水位的变化等因素均会对施工造成影响。因此，在深基坑施工中，需要进行一定的监测和管控措施，以降低施工风险。本文将就深基坑施工监测方案进行探讨。

一、监测对象

深基坑施工中，需要进行多项监测。其中，监测对象主要包括：周边建筑物、挡土墙、支撑结构、地下水位、土体变形等。

周边建筑物：深基坑施工过程中，支护结构的载荷可能会对周边建筑物的承载力产生影响，因此需要采用不同的监测方法进行测量，以保证周边建筑物的安全性。例如采用水平变形测量技术，追踪建筑物的水平变形情况；采用应力应变测量技术，监测建筑物的应变情况等。

挡土墙：挡土墙是深基坑施工的关键部分，其破坏会对施工造成影响。因此，需对挡土墙进行一定的监测措施，例如采用水平变形测量、挡土墙内部应力应变测量等技术，确保挡土墙的安全性。

支撑结构：深基坑施工中，支撑结构起着桥梁的作用，因此其安全性至关重要。支撑结构的监测需要兼顾不同监测技术，例如采用应力应变测量、变形测量等技术综合考虑，以确保支撑结构的安全性。

地下水位：地下水位是深基坑施工中需要重点关注的监测对象，它的变化可能会对施工造成直接影响。因此，需要对地下水位进行实时监测，并及时调整支撑结构的支撑力度，以保障施工安全。地下水位的监测通常采用液位计、电测和潜孔测压等技术。

土体变形：土体变形是深基坑施工过程中无法避免的问题。其合理监测和处理，能够及时报警，有效避免施工风险的发生。土体变形的监测通常采用变形监测技术，如支撑结构内测点、土壤应变测点等。

二、监测方法

深基坑施工监测方法主要分为静态监测和动态监测两类。

静态监测：静态监测是指在施工期间或施工前后采用有限数目的测量点，通过周期性监测来评估基坑工程在整个施工周期内的受力环境和形变情况。静态监测主要包括水平变形监测、变形监测和应力应变监测等。针对地下水位的监测，一般采用液位计和水力压力传感器等静态监测技术。
