关于公路涵洞设计

摘要:对于地势较为复杂的区域，公路涵洞设计能够更好地为后期的车辆行驶提供更加安全、顺畅的路径，进而缩短驾驶距离。而由于公路涵洞在设计的过程中往往极易受到多重因素的影响，因此为了更好地提升后续施工建设的有效性，将需要强化对设计方案的优化。本文将基于笔者的工程实践经验对公路涵洞设计的策略进行分析探究。

关键词:山区；公路工程；涵洞设计；交通运输；安全性

引言

在公路工程中，涵洞的数目与整个涵洞的总体规划布置有关，通常涵洞的布置间隔为200~300米。在山区公路涵洞工程中，由于缺乏严谨性、基底处理等原因，往往会造成工程进度上的困难。因此强化前期设计方案质量的控制将具有必要性。

1 类型选择

1.1 涵洞类型

公路工程与我国的交通运输业息息相关，在施工过程中，涵洞位于地下，是保证路基安全的重要排水渠道。涵洞的设计和施工要事先明确，涵洞的类型要根据不同的规范进行分类。按涵洞的结构分为管涵、盖板涵、拱涵和箱涵。通常情况下，钢管涵是钢筋砼结构中较为普遍的一种，能够实现集中式预制，且施工工艺较为简便。由于箱式箱涵的过水能力很强，根据地基承载力和填土高度，可以选择不同的地基。拱涵由于其具有的抗压性能，能够适用于穿越V型峡谷、高路堤等工程环境，而且对公路工程的承载力有很高的要求，适用于地质条件比较好的地区。箱涵施工常采用整体浇注，整体效果好，适用于软弱地基，但投资大。

1.2 涵洞洞口类型 涵洞的设计阶段应根据所在地区的地形、地质条件等条件，合理选择涵洞的入口形状，增强涵洞的强度、稳定性和收、排水的流畅性。常用的涵洞形式有八字墙式、一字墙式、跌水井式等。由于高填方涵洞的出口高度差异较大，傍山线涵洞的排水效果并不好，因此在设计涵洞时，需要在入口处增加落水井和急流槽，以降低流速，避免水流冲刷。八字型挡墙的孔口为八字型，开口角的角度为30度，根据河道、沟渠的大小，调节开口角度。如图1所示：

图1 八字型挡墙

一字型挡墙的孔洞与涵洞轴线的端壁垂直，能起到遮蔽路堤的作用。在设计端墙外壁时，可选用各种形式，如自然土坡、浆砌片石锥体等。推荐将其用于较为稳固的河床或坚硬的岩层河流。若选用落水井式洞口，山地公路涵洞排泄傍山线上的斜坡，由于道路两侧有掘方，因此，为了防止涵洞淤积，采用跌水井吸水的方法将其引入涵洞，防止涵洞淤积。

2 涵洞设计方案

2.1 综合考虑设计因素

在涵洞设计时，要考虑到许多因素，如路径与路径平面、纵断面与横截面的匹配程度，以及山区公路与涵洞的平面布置等。期间将涵道与沟槽合理地结合起来，既能减少基础处理的繁重，又能减少工程的难度，同时还能够有效地改善基坑大、半填、半挖的处理效果。若公路工程位于丘陵中部，涵洞不是顺流渠施工，宜将涵洞设置在地势较低的一边，这样可以增强涵洞的整体承载力。

2.2 选择涵洞位置 由于山区的地形比较复杂，坡度也比较大，所以在施工过程中，如有沟渠，都要进行涵洞的设计。在涵洞的设计中，应考虑到与水流方向一致的问题，同时还需要在设计时应避免盲目地缩短涵洞的长度。如果工程地点地势起伏太大，河流密布，但由于水流面积的限制，施工时会出现沟壑，涵洞的设计的难度也将直接加大，由此将需要结合附近的截水沟和排水沟，根据邻近的原则，将涵洞设置在最低处。除此之外，由于山区经常会遭遇暴雨、洪水灾害，造成水流的增加，在施工过程中，为了确保路基的安全和稳定，涵洞间距应设置在200~400 m之间，这样就不会造成路基内部的积水，避免造成外部坡体的冲刷和侵蚀，从而影响路基的稳定性。当沟槽整体深度大、路基填土大时，应根据原有沟槽所在的位置，在上游增加一道挡水墙作为过渡洪水，并可缩短涵洞的长度。如果原始河流的地理位置比较好，那么就能获得更多的资源，因此，许多工程设计都推荐将原始河流中的路基用石头作为材料，涵洞的入口也要考虑到原有的坡度，在出水口处增加斜坡。由于山区河道复杂，进水口的设计和治理应综合考虑多种因素，减少小径基坡脚的冲刷。

涵洞的设计和施工主要是涵洞基础的处理，根据设计图纸确定涵洞的位置和标线，由技术人员和勘测人员对涵洞进行护桩。在开挖涵洞基坑时，应配备必要的机械，如压路机，并事先准备好填筑材料，严格按施工放样、开挖基础、压实填填碎石、地基承载力测试等程序进行。在后期进行台背回填时，工作人员将台背部分的松土和杂物清除，压实，选取8%的石灰土和4%的水泥稳定碎石，运至工地，并采取人工平整，每层不超过15 cm。台后处理要求采用大型压路机、小型压路机等机械。在压实完成后进行检查，在压实期完成后还要进行压实度检查，以确保压实期的质量。

2.3 明确涵洞孔径

涵洞孔径的确定应根据流域面积、河道自然坡度等资料进行计算。在此过程中，还要对涵洞的高度、过水面积、空隙等进行分析，得到相应的计算结果，然后对涵洞的净跨、净高进行分析，从而确定标准涵洞的跨度。涵洞孔径的选择应以涵洞间距为宜。

2.4 明确涵底坡度 在设计涵洞斜坡时，应充分考虑到垂直临界斜率对涵洞纵倾角设计的影响。由于涵洞自身的排水能力很强，因此在设计阶段应考虑到涵洞的垂直坡度。为了防止沉渣，涵管的最小纵坡不得低于0.3%。涵洞的最小纵坡比垂直最大斜率低，能够有效地解决涵洞底部的冲击侵蚀问题。

2.5 涵洞洞口设计

在涵洞洞口的设计中，涵洞进口附近的山地地貌是影响涵洞洞口的一个关键因素。沟槽的整体宽度和高度的差异也是设计时应考虑的问题。现如今，许多公路涵洞工程提出了八字形洞口的方案，如果河道排水渠比较大，且涵洞的直径与快速排水的要求一致，可通过调节开口的角度，使其设计为直孔，从而可降低涵洞数目，进而达到节约工程造价的目的。针对涵洞在设计时存在的疏漏问题，应与各部门的领导密切配合，强化设计方案的可行性。

3 结语

总而言之，山区公路工程涵洞是工程建设中不可缺少的一环，其在提升道路稳定性以及排水便利性方面发挥着重要作用。而为了更好地提升后期涵洞施工建设的精准性，在设计的过程中将需要充分考虑周边环境的影响制订合理方案，进而使得各类影响因素在充分落实的基础上促进公路事业的可持续性发展。

参考文献

[1]李优峰.关于山区公路涵洞设计与施工的分析[J].四川建材,2021,47(07):168-169.

[2]陈泽民.关于山区公路涵洞设计与施工的分析[J].四川水泥,2020(05):75.

[3]李传亮.关于公路钢波纹管涵洞设计的相关分析[J].黑龙江交通科技,2017,40(11):89-90.

合集下载

公路涵洞设计基本规定

公路涵洞设计基本规定

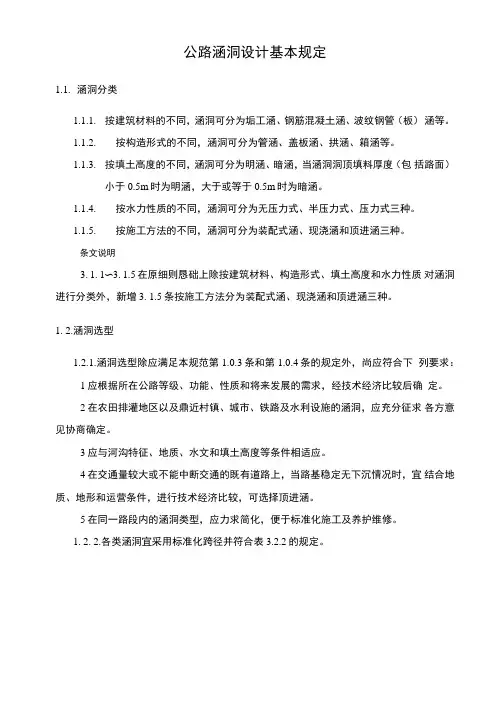

公路涵洞设计基本规定

1.1. 涵洞分类

1.1.1. 按建筑材料的不同，涵洞可分为垢工涵、钢筋混凝土涵、波纹钢管（板） 涵等。

1.1.2. 按构造形式的不同，涵洞可分为管涵、盖板涵、拱涵、箱涵等。

1.1.3. 按填土高度的不同，涵洞可分为明涵、暗涵，当涵洞洞顶填料厚度（包 括路面）小于0.5m时为明涵，大于或等于0.5m时为暗涵。

1.1.4. 按水力性质的不同，涵洞可分为无压力式、半压力式、压力式三种。

1.1.5. 按施工方法的不同，涵洞可分为装配式涵、现浇涵和顶进涵三种。

条文说明

3. 1. 1〜3. 1.5 在原细则恳础上除按建筑材料、构造形式、填土高度和水力性质 对涵洞进行分类外，新增3. 1.5条按施工方法分为装配式涵、现浇涵和顶进涵三种。

1. 2.涵洞选型

1.2.1.涵洞选型除应满足本规范第1.0.3条和第1.0.4条的规定外，尚应符合下 列要求：

1应根据所在公路等级、功能、性质和将来发展的需求，经技术经济比较后确 定。

2在农田排灌地区以及鼎近村镇、城市、铁路及水利设施的涵洞，应充分征求 各方意见协商确定。

3应与河沟特征、地质、水文和填土高度等条件相适应。

4在交通量较大或不能中断交通的既有道路上，当路基稳定无下沉情况时，宜 结合地质、地形和运营条件，进行技术经济比较，可选择顶进涵。

5在同一路段内的涵洞类型，应力求简化，便于标准化施工及养护维修。

1. 2. 2.各类涵洞宜采用标准化跨径并符合表3.2.2的规定。 表322各类涵洞标准化跨径（m）

构i告型式 标准化跨径

钢筋混凝土管涵 0.75v l.OOx 1.25、1.50、2.00

钢筋混凝土盖板涵 1.50、2.00v 2.50^ 3.00、4.00v 5.00

拱涵 1.50、2.00v 2.50^ 3.00、4.00v 5.00

钢筋混凝土箱涵 1.50、2.00v 2.50^ 3.00、4.00v 5.00

公路涵洞的设计体会

公路涵洞的设计体会

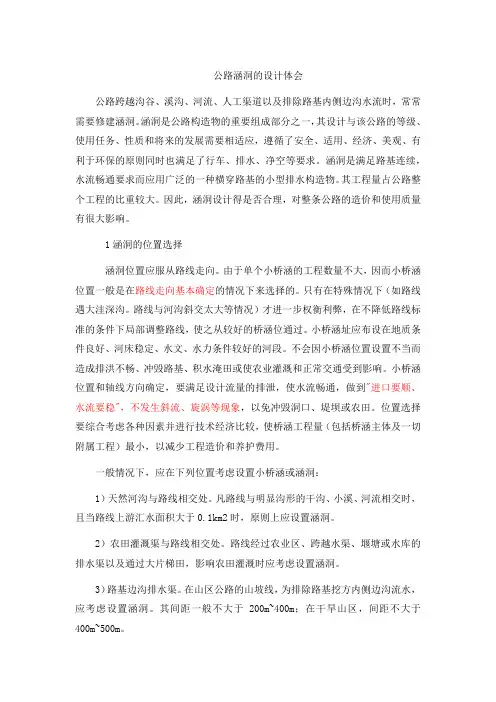

公路涵洞的设计体会

公路跨越沟谷、溪沟、河流、人工渠道以及排除路基内侧边沟水流时，常常需要修建涵洞。涵洞是公路构造物的重要组成部分之一，其设计与该公路的等级、使用任务、性质和将来的发展需要相适应，遵循了安全、适用、经济、美观、有利于环保的原则同时也满足了行车、排水、净空等要求。涵洞是满足路基连续，水流畅通要求而应用广泛的一种横穿路基的小型排水构造物。其工程量占公路整个工程的比重较大。因此，涵洞设计得是否合理，对整条公路的造价和使用质量有很大影响。

1涵洞的位置选择

涵洞位置应服从路线走向。由于单个小桥涵的工程数量不大，因而小桥涵位置一般是在路线走向基本确定的情况下来选择的。只有在特殊情况下（如路线遇大洼深沟。路线与河沟斜交太大等情况）才进一步权衡利弊，在不降低路线标准的条件下局部调整路线，使之从较好的桥涵位通过。小桥涵址应布设在地质条件良好、河床稳定、水文、水力条件较好的河段。不会因小桥涵位置设置不当而造成排洪不畅、冲毁路基、积水淹田或使农业灌溉和正常交通受到影响。小桥涵位置和轴线方向确定，要满足设计流量的排泄，使水流畅通，做到"进口要顺、水流要稳"，不发生斜流、旋涡等现象，以免冲毁洞口、堤坝或农田。位置选择要综合考虑各种因素并进行技术经济比较，使桥涵工程量（包括桥涵主体及一切附属工程）最小，以减少工程造价和养护费用。

一般情况下，应在下列位置考虑设置小桥涵或涵洞：

1）天然河沟与路线相交处。凡路线与明显沟形的干沟、小溪、河流相交时，且当路线上游汇水面积大于0.1km2时，原则上应设置涵洞。

2）农田灌溉渠与路线相交处。路线经过农业区、跨越水渠、堰塘或水库的排水渠以及通过大片梯田，影响农田灌溉时应考虑设置涵洞。

3）路基边沟排水渠。在山区公路的山坡线，为排除路基挖方内侧边沟流水，应考虑设置涵洞。其间距一般不大于200m~400m；在干旱山区，间距不大于400m~500m。 4）与其它路线交叉处。当路线与铁路、公路、大车路、人行路、农村机耕道及重要管线交叉，且路线又从其上方通过时，应考虑设置相应的小桥或涵洞。

公路涵洞设计的几个问题

公路涵洞设计的几个问题

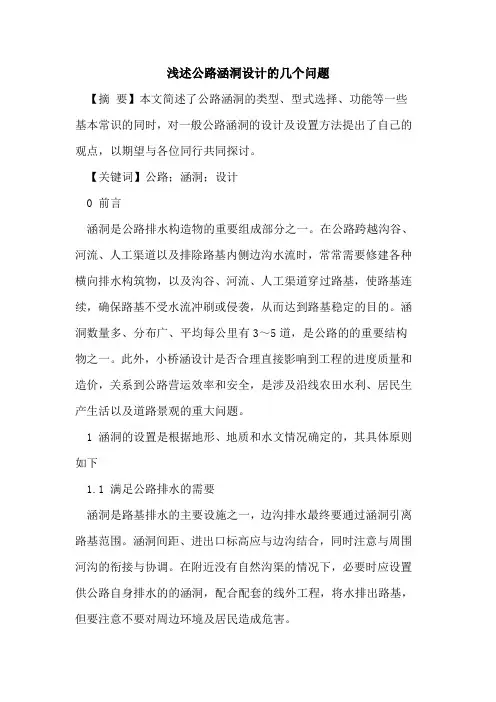

浅述公路涵洞设计的几个问题
