齿轮传动原理及其特点

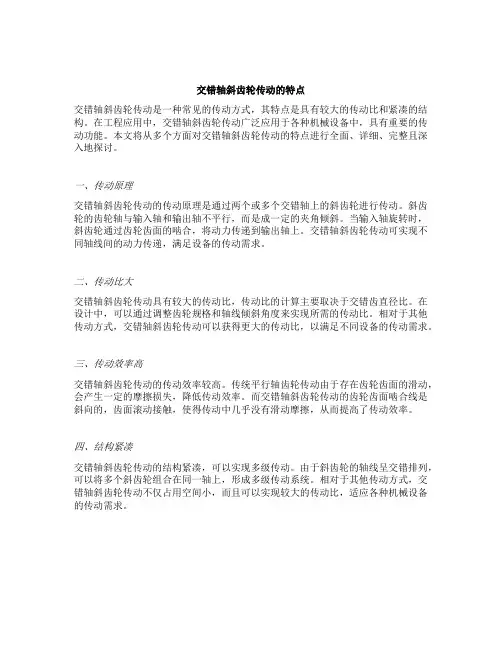

交错轴斜齿轮传动的特点

交错轴斜齿轮传动是一种常见的传动方式，其特点是具有较大的传动比和紧凑的结构。在工程应用中，交错轴斜齿轮传动广泛应用于各种机械设备中，具有重要的传动功能。本文将从多个方面对交错轴斜齿轮传动的特点进行全面、详细、完整且深入地探讨。

一、传动原理

交错轴斜齿轮传动的传动原理是通过两个或多个交错轴上的斜齿轮进行传动。斜齿轮的齿轮轴与输入轴和输出轴不平行，而是成一定的夹角倾斜。当输入轴旋转时，斜齿轮通过齿轮齿面的啮合，将动力传递到输出轴上。交错轴斜齿轮传动可实现不同轴线间的动力传递，满足设备的传动需求。

二、传动比大

交错轴斜齿轮传动具有较大的传动比，传动比的计算主要取决于交错齿直径比。在设计中，可以通过调整齿轮规格和轴线倾斜角度来实现所需的传动比。相对于其他传动方式，交错轴斜齿轮传动可以获得更大的传动比，以满足不同设备的传动需求。

三、传动效率高

交错轴斜齿轮传动的传动效率较高。传统平行轴齿轮传动由于存在齿轮齿面的滑动，会产生一定的摩擦损失，降低传动效率。而交错轴斜齿轮传动的齿轮齿面啮合线是斜向的，齿面滚动接触，使得传动中几乎没有滑动摩擦，从而提高了传动效率。

四、结构紧凑

交错轴斜齿轮传动的结构紧凑，可以实现多级传动。由于斜齿轮的轴线呈交错排列，可以将多个斜齿轮组合在同一轴上，形成多级传动系统。相对于其他传动方式，交错轴斜齿轮传动不仅占用空间小，而且可以实现较大的传动比，适应各种机械设备的传动需求。 五、噪音小

交错轴斜齿轮传动在运行中噪音较小。由于交错轴斜齿轮传动采用斜齿轮进行传动，齿轮的齿数较多，每对齿轮之间的齿隙较小，齿轮啮合时的冲击和振动较小，因此传动过程中产生的噪音相对较少。

六、使用寿命长

交错轴斜齿轮传动的使用寿命较长。斜齿轮的齿轮轴与输入轴和输出轴不平行，通过齿面啮合进行传动，因此能够有效分散载荷，并且传动时齿面滚动接触，摩擦损失较小，使得传动部件的磨损相对较小，使用寿命相对较长。

齿轮机构的应用及分类

结构特点：柱体外(内)或锥体外均匀分布有大小一样的轮齿。

用途：齿轮机构是一种高副机构，可用来传递空间任意两轴之

间的运动和动力，如传递空间任意两轴平行、相交、交

错的旋转运动，或将转动转换为移动。是现代机械中

应用最广泛的一种传动机构。

优点：

①结构紧凑，传动比准确、传动平稳。

②圆周速度大，高达300 m/s 。

③传动功率范围大，从几瓦到10万千瓦，适用的范围广。

④效率高(η→0.99)、使用寿命长、工作安全可靠。

缺点：加工成本高、不适宜远距离传动(如单车)

。齿轮机构及其设计

根据空间两轴间的相对位臵不同，可分为三大类：

一、平行轴齿轮传动机构

两齿轮的传动轴线平行，这是一种平面齿轮机构。

二、相交轴齿轮传动机构

两齿轮的传动轴线相交于一点，这是一种空间齿轮

机构。

三、交错轴齿轮传动机构

两齿轮的传动轴线为空间任意交错位臵，也是空间

齿轮机构。

齿轮机构可分为定传动比齿轮机构和变传动比齿

轮机构。本章仅讨论定传动比的齿轮机构。分类：齿轮机构及其设计

2ω2

1ω1

非圆齿轮

本章将以直齿圆柱齿轮传动机构的啮合原理、

传动参数和几何计算等为重点。齿轮机构及其设计

齿轮的齿廓曲线

啮合—

轮齿直接相互接触的传动齿轮机构及其设计PP齿廓啮合基本定律

llPPOPO

2211

12

12

21

12rr

POPO

i







P点为啮合节点，i12为机构的

传动比

齿廓啮合基本定律：

两齿廓在任一位臵啮合接触传动时，

过接触点所作两齿廓的公法线必通过

节点P，它们的传动比等于连心线被

节点P所分成的两段线段的反比。齿轮的齿廓曲线齿轮机构及其设计

为固定点

为定传动比传动常数若

PPOPO

i

,,

12

21

12



上，上下移动在点不断变化动为变传动比传常数若

2112

21

12

,,,

OOPPOPO

i

齿轮的齿廓曲线齿轮机构及其设计

凡满足齿廓啮合基本定律的一对齿廓

称为共轭齿廓，共轭齿廓的齿廓曲线称为

共轭曲线（互为包络线）。

齿廓曲线的选择

齿轮知识点图解总结

一、齿轮的种类

齿轮根据不同的分类标准可以分为多种类型，常见的齿轮包括直齿轮、斜齿轮、蜗杆齿轮、锥齿轮等。下面通过图解的方式一一介绍各种齿轮的特点和应用领域。

1. 直齿轮

直齿轮是最常见的一种齿轮，齿轮的齿直立于齿轮轴线，传动时齿轮之间是平行传动。直齿轮的特点是传动效率高、噪音小、结构简单，适用于大部分机械传动系统。

2. 斜齿轮

斜齿轮的齿轮齿呈斜面，传动时齿轮之间是斜交传动。斜齿轮的特点是传动平稳、噪音小、传动力矩大，适用于需要高精度传动的场合。

3. 蜗杆齿轮

蜗杆齿轮是由蜗杆和蜗轮组成的一种齿轮，蜗杆一般是螺旋状的，蜗轮是蜗杆的齿轮。蜗杆齿轮的特点是传动比大、传动效率低，适用于需要大传动比的场合，如减速箱。

4. 锥齿轮

锥齿轮是齿轮的齿面呈锥面的一种齿轮，传动时齿轮之间是交叉传动。锥齿轮的特点是传动平稳、传动力矩大，适用于需要变速和转向的场合。

二、齿轮的工作原理

齿轮的工作原理主要是依靠齿轮之间的啮合传递动力和运动。当两个齿轮啮合时，齿轮的齿会相互嵌合，由驱动齿轮传递动力给被动齿轮，从而实现转动。下面通过图解的方式介绍齿轮的工作原理。

1. 齿轮的啮合

齿轮的啮合是指齿轮之间的齿相互嵌合，使得齿轮可以传递动力和运动。啮合是齿轮传动的基础，它决定了齿轮传动的稳定性和精度。

2. 齿轮的传动

齿轮的传动是指驱动齿轮传递动力给被动齿轮，从而实现齿轮的转动。传动过程中，齿轮的齿相互嵌合，使得动力从驱动齿轮传递到被动齿轮，从而实现齿轮的运动。

三、齿轮的设计要点 齿轮的设计是齿轮制造中的关键环节，设计的好坏直接影响齿轮的性能和使用寿命。齿轮的设计要点包括模数、齿数、齿宽、啮合角、齿形等方面。下面通过图解的方式介绍齿轮的设计要点。

1. 模数

模数是齿轮齿数和齿轮齿距的比值，它决定了齿轮的齿形和啮合性能。模数越大，齿轮的传动能力越大，但重量和成本也会增加。

2. 齿数

齿数是指齿轮上的齿的数量，它决定了齿轮的传动比和传动精度。齿数越多，传动比越大，但成本和重量也会增加。

ngwn型行星齿轮传动原理

NGWN型行星齿轮传动是一种常用的行星齿轮传动结构，由内、外齿轮和行星齿轮组成。其原理如下：

1. 传动原理：

NGWN型行星齿轮传动通过内齿轮驱动行星齿轮的旋转，然后通过行星齿轮与外齿轮的啮合，实现动力传递。内齿轮固定不动，外齿轮为输出轴，行星齿轮为输入轴。通过改变内齿轮和外齿轮的啮合配合关系，可以实现不同的传动比。

2. 结构特点：

NGWN型行星齿轮传动的主要结构特点包括内、外齿轮的啮合、行星齿轮的旋转以及外齿轮的输出。内齿轮通常是一个内部齿圈，通过内部齿圈的固定实现内齿轮不动。外齿轮是一个外部齿圈，通过与行星齿轮的啮合实现输出，可以围绕内齿轮转动。行星齿轮由若干个同心排列的行星齿轮组成，通过与内、外齿轮的啮合实现输入和输出的连续传递。

3. 优点与应用：

NGWN型行星齿轮传动具有传动比大、承载能力高、紧凑型结构等优点。常用于工业机械设备中需要大扭矩输出和精密传动的场合，例如机床、冶金设备、纺织设备等。
