当前位置：文档之家 › 供配电课后习题答案

供配电课后习题答案

  • 格式：docx
  • 大小：3.49 KB
  • 文档页数：2

供配电课后习题答案

供配电课后习题答案

作为电气工程的重要组成部分，供配电系统承担着将电能从发电厂传输到用户终端的重要任务。学习供配电课程时，习题练习是巩固知识和提高应用能力的重要方式。本文将为大家提供一些供配电课后习题的答案，希望对大家的学习有所帮助。

1. 什么是供配电系统的基本组成部分？

供配电系统的基本组成部分包括发电厂、变电站、配电网和用户终端。发电厂负责将各种能源转化为电能；变电站通过变压器将发电厂产生的高压电能转换为适合传输和分配的中压或低压电能；配电网将电能从变电站传输到用户终端；用户终端是供配电系统的终点，包括各类用电设备和用户。

2. 什么是配电网的分类？

配电网可以根据电压等级和结构进行分类。根据电压等级，配电网可以分为高压配电网、中压配电网和低压配电网。高压配电网一般是从变电站输出的电压等级，用于传输电能；中压配电网将高压电能转换为适合分配的中压电能；低压配电网将中压电能供应给用户终端。根据结构，配电网可以分为辐射型配电网和环网型配电网。辐射型配电网是从变电站向各个方向辐射出去的，适用于分布式用户；环网型配电网是由环路连接的，适用于集中式用户。

3. 什么是配电变压器？

配电变压器是将高压电能转换为适合分配的中压或低压电能的装置。它是供配电系统中的重要组成部分，用于将电能从变电站输送到用户终端。配电变压器一般由高压绕组和低压绕组组成，通过变压器的变压比实现电压的降低。在配电变压器中，还常常配备有保护装置，如过载保护、短路保护等，以确保变压器的安全运行。

4. 什么是短路电流？

短路电流是指在供配电系统中，当电路中出现短路故障时，电流突然增大的现象。短路电流的大小取决于电源电压、短路点的电阻和电路的阻抗。短路电流会对供配电系统和设备造成严重的损坏，因此需要进行短路电流计算和相应的保护设计。

5. 什么是过载保护？

过载保护是指在供配电系统中，当电路负载超过设备额定容量时，通过保护装置及时切断电路，以保护设备和系统的安全运行。过载保护装置通常根据设备的额定容量和工作条件进行选型和设置。常用的过载保护装置有熔断器和断路器等。

以上是一些供配电课后习题的答案，供大家参考和学习。通过习题的练习和答案的分析，可以加深对供配电系统的理解和应用能力的提升。希望大家能够在学习中不断进步，为电气工程领域的发展做出贡献。

合集下载

供配电技术习题答案第3章_0

供配电技术习题答案第3章_0

供配电技术习题答案第3章

第3章 短路电流计算 3-1 什么叫短路?短路的类型有哪些?造成短路的原因是什么?短路有什么危害? 答： 短路

是不同相之间，相对中线或地线之间的直接金属性连接或经小阻抗连接. 短路种类有三相短路，两相短路，单相短路和两相接地短路.

短路的原因主要有设备长期运行，绝缘自然老化，操作过电压，雷电过电压，绝缘受到机

械损伤等.

短路的危害： 1 短路产生很大的热量，导体温度身高，将绝缘损坏。 2 短路产生巨大的电动力，使电器设备受到机械损坏。

3 短路使系统电压严重减低，电器设备正常工作受到破坏。

4 短路造成停电，给国家经济带来损失，给人民生活带累不便。

5严重的短路将影响电力系统运行的稳定性，使并联运行的同步发电机失去同步，严重的

可能造成系统解列，甚至崩溃。 6 单相短路产生的不平横磁场，对附近的通信线路和弱电设备产生严重的电磁干扰，影响

其正常工作。

3-2 什么叫无限大容量系统?它有什么特征?为什么供配电系统短路时，可将电源看做无限

大容量系统? 答：无限大容量系统的指端电压保持恒定，没有内部阻抗和容量无限大的系统.它的特征有：

系统的容量无限大.系统阻抗为零和系统的端电压在短路过程中维持不变.实际上，任何电力

系统都有一个确定的容量，并有一定的内部阻抗.当供配电系统容量较电力系统容量小得多，

电力系统阻抗不超过短路回路总阻抗的5%~10%，或短路点离电源的电气距离足够远，发生

短路时电力系统母线降低很小，此时可将电力系统看做无限大容量。 3-3无限大容量三相短路时，短路电流如何变化？

答：三相短路后，无源回路中的电流由原来的数值衰减到零；有源回路由于回路阻抗减小，

电流增大，但由于回路内存在电感，电流不能发生突变，从而产生一个非周期分量电流，非

周期分量电流也不断衰减，最终达到稳态短路电流。短路电流周期分量按正弦规律变化，而非周期分量是按指数规律衰减，最终为零，又称自由分量。

《供配电负荷计算及无功补偿》试题与答案

《供配电负荷计算及无功补偿》试题与答案

《供配电负荷计算及⽆功补偿》试题与答案

《负荷计算及⽆功补偿》课后习题

⼀、单选题1. 车间某三相配电系统中，每相均接⼊⼀盏交流 220V 2kW碘钨灯，同时在A相和B相间接⼊⼀个交流380V 、2kW的全阻性负载，清计算等效三相负荷，下列哪-项数值是正确的?(A) 5kW (B) 6kW (C) 9kW (D) 10kW

答案: 【 C 】

解答过程:依据《⼯业与民⽤供配电设计⼿册)) (第四版) P20 ，P21 。

⾸先将相间负荷转为相负荷。由题中全阻性负载可知功率因数为1，查表1.6-1，则: Pu = Puv . p(UV)U+ Pwu . p(WU)U = 2×0.5= lkW

Pv = Puv . p(UV)U + Pvw . p(VW)V= 2×0.5 = lkW

Pw = Pvw . p(VW)W + Pwu . p(WU)W= 0kW

其次将各相负荷分别相加，取最⼤相负荷的 3倍作为等效三相负荷。则: (2 +1)×3 = 9kW2. 假设某车间变电所设置⼀台10/0.4kV、630kV A变压器。其空载有功损耗1.5kW、满载有功损耗6.8kW。0.4kV侧计算视在功率为520kV A ，功率因数为0.95，问变电所10kV侧计算⽆功功率为那项?(A) 183k var(B) 185.6k var(C) 198k var(D) 188.24k var

答案:【D 】

解答过程:依据《⼯业与民⽤供配电设计⼿册》(第四版) P30 式(1.10-6) 。0.4kV 侧计算⽆功功率: Q0.4 = Sc× sinψ= 520×0.312= 162.24kvar

变压器⽆功功率损耗: △Q T=0.05Sc=0.05×520=26kvar10kV 侧计算有功功率:Q10 = Q0.4 +△Q T = 162.24 + 26= 188.24kvar

解析：本题给出的空载有功损耗1.5kW、满载有功损耗6.8kW是⼲扰项，题中未给出空载⽆

供配电习题

供配电习题

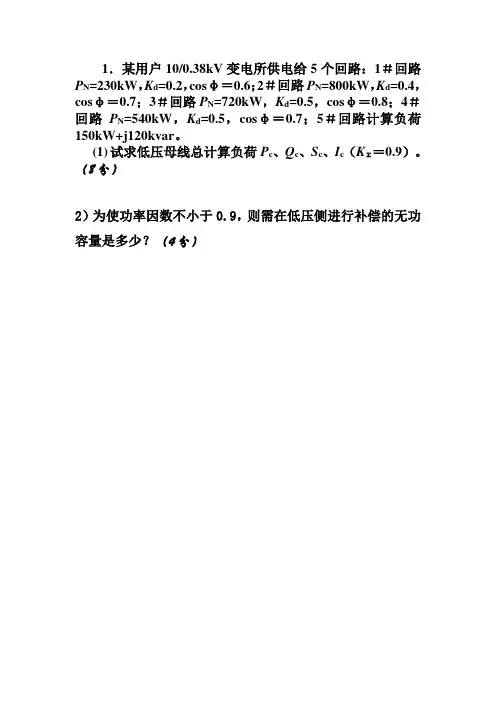

1．某用户10/0.38kV变电所供电给5个回路：1＃回路PN=230kW，Kd=0.2，cosφ＝0.6；2＃回路PN=800kW，Kd=0.4，cosφ＝0.7；3＃回路PN=720kW，Kd=0.5，cosφ＝0.8；4＃回路PN=540kW，Kd=0.5，cosφ＝0.7；5＃回路计算负荷150kW+j120kvar。

(1) 试求低压母线总计算负荷Pc、Qc、Sc、Ic（KΣ＝0.9）。（8分）

2）为使功率因数不小于0.9，则需在低压侧进行补偿的无功容量是多少？（4分）

(2) 试求低压母线总计算负荷Pc、Qc、Sc、Ic（KΣ＝0.9）。（8分）

解：

Pc1＝Kd1PN1＝0.2×230＝46kW

Qc1＝Pc1tgφ1＝46×tgcos-10.6＝61.3kvar

Pc2＝Kd2PN2＝0.4×800＝320kW

Qc2＝Pc2tgφ2＝320×tgcos-10.7＝326.5kvar

Pc3＝Kd3PN3＝0.5×720＝360kW

Qc3＝Pc2tgφ3＝360×tgcos-10.8＝270kvar

Pc4＝Kd4PN4＝0.5×540＝270kW

Qc4＝Pc4tgφ4＝270×tgcos-10.7＝275.5kvar

Pc5＝150 kW

Qc5＝120kvar

Pc＝KΣ(Pc1+ Pc2 +Pc3 +Pc4 +Pc5) ＝0.9（46+320+360+270+150）＝1031.4kW

Qc＝KΣ(Qc1+Qc2 +Qc3 +Qc4 +Qc5)=0.9（61.3+326.5+270+275.5+120）＝948kvar

Sc＝22ccQP＝229484.1031＝1400.9kVA

Ic＝NcUS3＝1400.930.38＝2128.5A

解：cosφ(2)＝ccPS＝9.14004.1031＝0.736 低压补偿至0.92（cosφ’(2)＝0.92）

2021年电气工程师供配电专业习题和答案(Part10)

2021年电气工程师供配电专业习题和答案(Part10)

- 1 - 2021年电气工程师供配电专业习题和答案（Part10）

共2种题型，共75题

一、单选题(共45题)

1.普通低压电器能适用的海拔为（）及以下.

A：1000m；

B：1500m；

C：1800m;

D：2000m.

【答案】：D

2.整流变压器的二次相电流为（）（选最接近的一组数据).A.y绕组：2025A,d绕组：1169A;

A：y 绕组：1652A, d 绕组：954A;

B：y 绕组：1169

C：d 绕组：2025A;

D：y 绕组：954A, d 绕组：1652

【答案】：B

【解析】：

3.35kV及以下的直埋电力电缆与地下通信电缆之间最小水平净距应不小于（）。

A：0.5m;

B：0.3m; - 2 - C：0.4m;

D：0.1m。

【答案】：A

4.闭路电视监控系统中，黑白图像的水平清晰度应不低于（）TVL。

A：250；

B：270；

C：350；

D：400。

【答案】：D

5.调速范围又称为调速比，是指在符合规定的（)条件下电动机从最髙速度到最低转速的转速变化倍数。

A：转速分辨率；

B：动态响应偏差带；

C：稳速精度；

D：静差率。

【答案】：D

6.除用电设备容量较大、负荷集中、选用更大容量变压器更经济合理的情况外，变电所中单台变压器（低压为0.4kV)的容量不宜大于()。

A：1600kVA;

B：1250kVA；

C：lOOOkVA；

D：800kV - 3 - 【答案】：B

7.某工厂有一台同步电动机，电气参数为：额定功率1250kW,额定电压交流三相6kV,额定电流0.144kA,额定启动电流倍数6倍，电动机启动转矩与额定转矩之比为1.1,6kV母线短路容量为40MVA,母线上预接负荷的无功功率为1Mvar,要求启动时母线电压不低于额定电压的85%。选择启动方式和计算启动的有关参数。现有待选启动电抗器设备若干种，其每相额定电抗值的参数有10.7、5.7、3.3、1.8、1.05、0.6、0.35Ω七种，最适合本题中要选的启动电抗器每相额定电抗值为（）。
