功率放大器产生的电路原理

高频功率放大器的工作原理

高频功率放大器是一种电子器件，主要用于放大高频信号，并将其输出到负载上。其工作原理基于电子管或晶体管的放大作用，在输入的高频信号上增加电压，从而实现信号放大的目的。高频功率放大器广泛应用于无线电通信、雷达、卫星通信等领域。

最常用的高频功率放大器是基于晶体管的，其内部结构由多个不同功能的电路组成。其中，收发信道通过变压器进行隔离，从而实现信号的单向传输。在信号放大方面，晶体管的三个引脚分别为基极、集电极和发射极。输入信号通过基极进入晶体管，集电极则是放大后的信号输出。发射极则是提供功率的地方，通常在晶体管的大功率管中被找到。高频功率放大器通常需要很高的驱动电压，它可以由直流电源提供。

晶体管的放大过程是通过电荷扩散和电场漂移来完成的。在多数晶体管中，材料内部的电子浓度是不均匀的，因此电子在晶体中移动时会发生扩散。此外，由于电场的存在，电子也会沿着电场方向移动，从而形成漂移的过程。这两种运动将使得电子的浓度差异减小，最终导致电流被放大。

需要注意的是，在高频电路中，信号通常在不同的电阻、电容和电感之间进行传输，因此高频功率放大器要求不仅具有高放大倍数、低噪声等特点，还需要适应各种不同的阻抗，防止信号反射和损耗。为了保证高频信号的传输质量，高频功率放大器通常采用多级级联的方式，以达到更高的放大倍数和更佳的工作效率。

总之，高频功率放大器是电子工程领域中极为重要的技术，其工作原理基于电子器件的放大作用。通过不同级联和高数据速率的设计，高频功率放大器可以实现高精度的信号传输和处理，对无线电通讯、雷达、卫星通讯等领域具有举足轻重的作用。

低频功率放大器工作原理

一、引言

低频功率放大器是一种电子设备，用于将低频信号放大到更高的功率水平。它在许多应用中起着重要的作用，包括音频放大、通信系统和传感器等。本文将详细介绍低频功率放大器的工作原理。

二、基本原理

低频功率放大器的基本原理是利用放大器电路将输入信号放大到所需的功率水平。它通常由几个关键组件组成，包括放大器芯片、电源和输入/输出接口。下面将详细介绍每个组件的功能和工作原理。

2.1 放大器芯片

放大器芯片是低频功率放大器的核心部件，它决定了放大器的放大倍数和功率输出能力。常见的放大器芯片包括晶体管、场效应管和运算放大器等。这些芯片具有不同的特性和工作原理，但它们的基本功能都是将输入信号放大到更高的功率水平。

2.2 电源

电源是为放大器提供所需电能的装置。低频功率放大器通常使用直流电源，它可以将交流电转换为直流电，并提供所需的电压和电流。电源的稳定性对于放大器的正常工作非常重要，因为电源的不稳定性可能会导致输出信号失真或功率波动。

2.3 输入/输出接口

输入/输出接口是低频功率放大器与其他设备连接的界面。输入接口接收来自信号源的低频信号，并将其传递给放大器芯片进行放大。输出接口将放大后的信号传递给负载，例如扬声器或其他外部设备。输入/输出接口通常包括耦合电容和电阻等元件，用于匹配不同设备之间的阻抗。 三、低频功率放大器的工作原理

低频功率放大器的工作原理可以分为几个步骤，包括输入信号放大、功率放大和输出信号传递。下面将详细介绍每个步骤的过程和关键技术。

3.1 输入信号放大

输入信号放大是低频功率放大器的第一步，它通过放大器芯片将输入信号放大到所需的水平。放大器芯片可以根据不同的输入信号进行调整，以实现不同的放大倍数。在这个阶段，输入信号经过放大器芯片后，其幅度得到增加，但功率仍然较低。

3.2 功率放大

功率放大是低频功率放大器的核心步骤，它通过放大器芯片将输入信号的功率增加到所需的水平。在这个阶段，放大器芯片会消耗一部分电能，并将其转化为输出信号的功率。功率放大的关键是保持放大器芯片的工作在线性范围内，以避免信号失真和功率波动。

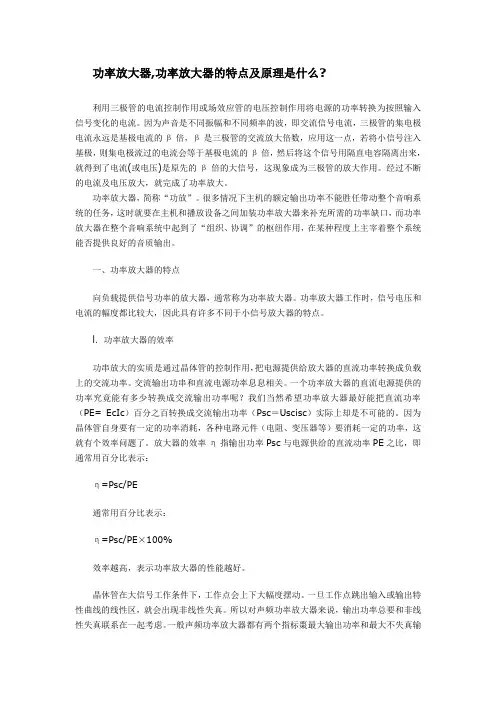

功率放大器,功率放大器的特点及原理是什么?

利用三极管的电流控制作用或场效应管的电压控制作用将电源的功率转换为按照输入信号变化的电流。因为声音是不同振幅和不同频率的波，即交流信号电流，三极管的集电极电流永远是基极电流的β倍，β是三极管的交流放大倍数，应用这一点，若将小信号注入基极，则集电极流过的电流会等于基极电流的β倍，然后将这个信号用隔直电容隔离出来，就得到了电流(或电压)是原先的β倍的大信号，这现象成为三极管的放大作用。经过不断的电流及电压放大，就完成了功率放大。

功率放大器，简称“功放”。很多情况下主机的额定输出功率不能胜任带动整个音响系统的任务，这时就要在主机和播放设备之间加装功率放大器来补充所需的功率缺口，而功率放大器在整个音响系统中起到了“组织、协调”的枢纽作用，在某种程度上主宰着整个系统能否提供良好的音质输出。

一、功率放大器的特点

向负载提供信号功率的放大器，通常称为功率放大器。功率放大器工作时，信号电压和电流的幅度都比较大，因此具有许多不同于小信号放大器的特点。

l．功率放大器的效率

功串放大的实质是通过晶体管的控制作用，把电源提供给放大器的直流功率转换成负载上的交流功率。交流输出功串和直流电源功率息息相关。一个功率放大器的直流电源提供的功率究竟能有多少转换成交流输出功率呢？我们当然希望功率放大器最好能把直流功率（PE= EcIc）百分之百转换成交流输出功率（Psc＝Uscisc）实际上却是不可能的。因为晶体管自身要有一定的功率消耗，各种电路元件（电阻、变压器等）要消耗一定的功率，这就有个效率问题了。放大器的效率η指输出功率Psc与电源供给的直流动率PE之比，即通常用百分比表示：

η=Psc/PE

通常用百分比表示：

η=Psc/PE×100%

效率越高，表示功率放大器的性能越好。

晶休管在大信号工作条件下，工作点会上下大幅度摆动。一旦工作点跳出输入或输出特性曲线的线性区，就会出现非线性失真。所以对声频功率放大器来说，输出功率总要和非线性失真联系在一起考虑。一般声频功率放大器都有两个指标棗最大输出功率和最大不失真输出功率。前者说明放大器的最大负载能力，后者表示不失真放大的能力。例如，两台扩音机最大输出功率都是50瓦，但一台的最大不失真功率是40瓦，另一台的最大不失真功率是30瓦，前者的性能就要比后者好些。

功率放大器LM386的工作原理

LM386是一款低电压，低功率音频功率放大器，可以用于各种音频设备，如小型无线电收音机，电视机，电子琴等。它是一款单端放大器，具有非常高的增益，音质较好，同时使用成本也很低。在这里，我们将详细介绍LM386功率放大器的工作原理。

LM386放大器由多个部分组成：

1.功率放大器 - 这是放大器的最重要部分，负责将输入信号放大到所需的输出信号水平。它由多个电晶体管组成，以实现大功率放大。

2.反馈回路 - 通过将放大器的输出信号回馈到其输入端，反馈回路控制了放大器的增益。反馈电路提供了用于精确控制增益和频率响应的选项。

3.输入电路 - 输入电路具有直接耦合和交流耦合两种方式。直接耦合是指输入电路和放大器电路之间没有任何电容或其他组件，而交流耦合则是使用电容或变压器将输入信号传输到放大器电路中。

4.电源电路 - LM386的电源电路提供了能源，电源电路的稳定性对于要获得稳定的输出信号非常重要。

1.功率放大器部分接收输入信号，将其放大并产生输出信号。放大器使用电压增益器的基本原理。一旦输入信号进入放大器，其信号被放大器的第一级电晶体管放大。

2.放大器的反馈回路从输出端提取信号，并将其送回输入端。输出信号在反馈回路返回之前被衰减，然后在输入端建立与输出信号相等的反馈信号。

3.反馈信号功率被放大器电路维持，从而形成一个稳定的、放大的信号。

总之，LM386功率放大器具有简单的电路构造，性能稳定，而且使用成本也较低。它是一款非常适合于各种音频应用的功率放大器。
