1化学气相沉积法
1.1化学气相沉积法的原理
化学气相沉积法(Chemical Vapour Deposition (CVD) )是通过气相或者在基板表面上的化学反应，在基板上形成薄膜。化学气相沉积方法实际上是化学反应方法，因此。用CVD方法可以制备各种物质的薄膜材料。通过反应气体的组合可以制备各种组成的薄膜，也可以制备具有完全新的结构和组成的薄膜材料，而且即使是高熔点物质也可以在很低的温度下制备。
用化学气相沉积法可以制备各种薄膜材料、包括单元素物、化合物、氧化物、氮化物、碳化物等。采用各种反应形式，选择适当的制备条件——基板温度、气体组成、浓度和压强、可以得到具有各种性质的薄膜构料。 化学气相沉积的化学反应形式．主要有热分解反应、氢还原反应、金属还原反应、基板还原反应、化学输运反应、氧化反应、加水分解反应、等离子体和激光激发反应等。
化学气相沉积法制备纳米碳材料的原理是碳氢化合物在较低温度下与金属纳米颗粒接触时通过其催化作用而直接生成。化学气相沉积法制备碳纳米管的工艺是基于气相生长碳纤维的制备工艺。在研究气相生长碳纤维早期工作中就己经发现有直径很细的空心管状碳纤维，但遗憾的是没有对其进行更详细的研究[4]。直到Iijima在高分辨透射电子显微镜发现产物中有纳米级碳管存在，才开始真正的以碳纳米管的名义进行广泛而深入的研究。
化学气相沉积法制备碳纳米管的原料气，国际上主要采用乙炔，但也采用许多别的碳源气体，如甲烷、一氧化碳、乙烯、丙烯、丁烯、甲醇、乙醇、二甲苯等。在过渡金属催化剂铁钴镍催化生成的碳纳米管时，使用含铁催化剂，多数得到多壁碳纳米管；使用含钴催化剂，大多数的实验得到多壁碳纳米管；过渡金属的混合物比单一金属合成碳纳米管更有效。铁镍合金多合成多壁碳纳米管，铁钴合金相比较更容易制得单壁碳纳米管。此外，两种金属的混合物作为催化剂可以大大促进碳纳米管的生长。许多文献证实铁、钴、镍任意两种的混合物或者其他金属与铁、钴、镍任何一种的混合物均对碳纳米管的生长具有显著的提高作用，不仅可以提高催化剂的性能，而且可以提高产物的质量或者降低反应温度。催化裂解二甲苯时，将适量金属铽与铁混合，可以提高多壁碳纳米管的纯度和规则度。因而，包括像烃及一氧化碳等可在催化剂上裂解或歧化生成碳的物料均有形成碳纳米管的可能。Lee Y T 等[5]讨论了以铁分散的二氧化硅为基体，乙炔为碳源所制备的垂直生长的碳纳米管阵列的生长机理，并提出了碳纳米管的生长模型。Mukhopdayya K等[6]提出了一种简单而新颖的低温制备碳纳米管阵列的方法。该法以沸石为基体，以钴和钒为催化剂，仍是以乙炔气体为碳源。Pna Z W等[7]以乙炔为碳源，铁畦纳米复合物为基体高效生长出开口的多壁碳纳米管阵列。
共沉淀制备四氧化三铁纳米磁性材料
共沉淀法是制备四氧化三铁（Fe3O4）纳米磁性材料的一种常用方法。该方法具有简单、低成本、易于批量生产等优点，已被广泛应用于制备纳米尺寸的Fe3O4材料。
制备Fe3O4纳米材料的关键步骤是选择合适的前驱体、调控反应条件和后续处理方法等。以下以天然磁铁矿为原料，介绍一种共沉淀制备Fe3O4纳米磁性材料的方法。
实验所需材料及设备有：天然磁铁矿（Fe3O4）、浓HCl溶液、浓NaOH溶液、无水乙醇、蒸馏水、磁力搅拌器、恒温水浴等。
步骤如下：
1.将一定质量的天然磁铁矿粉末称取到玻璃研钵中；
2.用浓HCl溶液洗涤磁铁矿粉末，去除杂质，并用蒸馏水进行反复洗涤，直至洗涤液呈中性；
3.在磁力搅拌器上加热玻璃研钵中的磁铁矿粉末，加入适量的浓NaOH溶液，调节pH值至8~9；
4.在水浴中保持温度在80~90℃，保持搅拌，反应2~3小时，使反应充分进行；
5.经过反应得到的沉淀物，使用磁力搅拌器将其沉淀下来；
6.用蒸馏水洗涤Fe3O4沉淀物多次，以去除残余的Na+、OH-等离子；
7.最后用无水乙醇再次洗涤Fe3O4沉淀物，以去除水分，然后将其干燥。 制备得到的Fe3O4纳米磁性材料具有高比表面积和优异的磁性能，可以广泛应用于生物医学、环境净化、储能和数据存储等领域。此外，通过调节反应条件和后续处理方法，还可以制备出不同形态和尺寸的Fe3O4纳米材料，以满足不同应用领域的需求。
需要注意的是，在实验过程中，要注意操作的安全性，避免浓酸和浓碱的接触，同时严格控制反应条件，保证所得产物的纯度和性能。
中文摘要
本文是围绕着磁流体的制备来进行研究的，并根据磁流体的组成将其制备
流程分为以下三大环节：纳米级磁性粉体颗粒（粒径在１０ｒｉｍ左右）的制备；磁性粉体颗粒的表面处理；磁流体的制备。
首先，是小粒径的磁性粉体颗粒的制备。根据大量试验探索，本文找到制备小粒径（～１０ｒｉｍ）磁性粉体材料的较好方法——低温相转化法。并通过对
反应中升温顺序的控制，发现用先升温法在制备１０ｒｉｍ左右的小粒径磁性颗粒
材料方面较具有优越性，并用这种方法相继制得了一系列纳米尖晶石型磁性粉
体材料。另外还通过在制各样品的过程中掺杂ｚｎ：＋，使Ｚｎ２＋进入所制备的尖晶石型样品的四面体间隙内，并通过尖晶石结构中离子间的超交换作用，可以使
所制样品的磁性能得到很大的提高，从而优选出可以用来制备磁流体的纳米磁
性粉体样品。
其次，是用油酸对适合用来制备磁流体的磁性粉体颗粒进行表面处理，以降低粒子的表面能，从而可防止因两个磁性粒子互相接近而引起颗粒在载液中
聚凝和沉降。并用紫外光谱仪对磁性粉体颗粒表面改性效果进行定量评估，探
讨了ｐＨ值、温度、时间以及复合表面活性剂对颗粒表面包覆效果的影响，从而确定了磁性粉体颗粒表面改性效果的最佳条件。最后，是把表面改性效果最佳的磁性粉体颗粒通过过渡液均匀分散于载液
中而制得磁流体。试验中采用ＤＯＰ作载液，这是因为ＤＯＰ的凝固点为．５０℃，沸点为３８４℃，用其作载液不仅能耐一定的低温，而且也能耐高温，具有很宽
的温度适用范围。文中探讨了过渡液、温度对制备磁流体稳定性的影响以及固液比与粘度的关系。试验表明，在制各磁流体时，温度不宜太高，否则会影响
制各的磁流体的稳定性；并且磁流体的粘度随其所包含磁性颗粒量的增加而增
大。本文对磁流体制备过程中的各个环节进行了较为详尽的研究，并进行了相应的表征、分析，取得了一些极为有价值的数据，尤其是在纳米磁性粉体颗粒
的制备及其表面处理效果的评估方面作了很有意义的探索。
关键词：尖晶石
超顺磁性纳米粒子低温相转化法

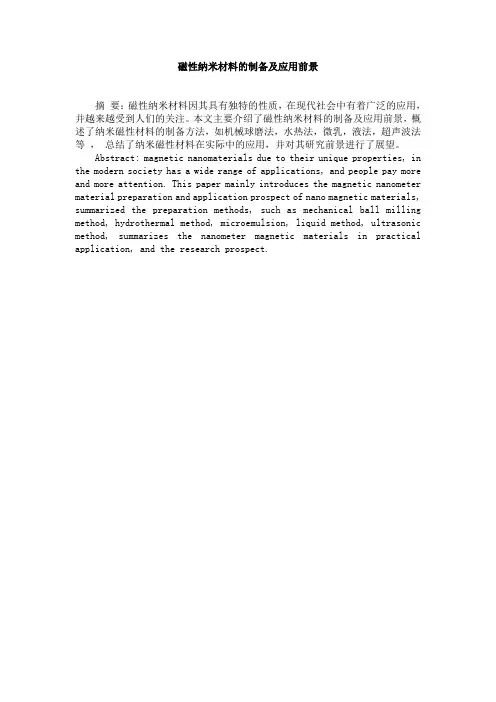

磁性纳米材料的制备及应用前景
摘 要：磁性纳米材料因其具有独特的性质，在现代社会中有着广泛的应用，并越来越受到人们的关注。本文主要介绍了磁性纳米材料的制备及应用前景，概述了纳米磁性材料的制备方法，如机械球磨法，水热法，微乳，液法，超声波法等 ， 总结了纳米磁性材料在实际中的应用，并对其研究前景进行了展望。
Abstract: magnetic nanomaterials due to their unique properties, in
the modern society has a wide range of applications, and people pay more
and more attention. This paper mainly introduces the magnetic nanometer
material preparation and application prospect of nano magnetic materials,
summarized the preparation methods, such as mechanical ball milling
method, hydrothermal method, microemulsion, liquid method, ultrasonic
method, summarizes the nanometer magnetic materials in practical
application, and the research prospect.
前 言
纳米材料因其尺寸小而具有普通块状材料所不具有的特殊性质， 如表面效应、 小尺寸效应、 量子效应和宏观量子隧道效应等， 从而与普通块状材料相比具有较优异的物理、化学性能。磁性纳米材料由于其在高密度信息存储，分离，催化，靶向药物输送和医学检测等方面有着广泛的应用， 已经受到了广泛关注。磁性复合纳米材料是以磁性纳米材料为中心核， 通过键合 、 偶联、 吸附等相互作用在其表面修饰一种或几种物质而形成的无机或有机复合材料。由于社会的发展和科学的进步，磁性纳米材料的研究和应用领域有了很大的扩展。磁性材料在信息存储、 传感器和磁流体等传统学科领域有着重要的应用。随着纳米材料科学与技术的发展， 纳米磁性材料的应用开发日益引起人们的关注， 特别是在提高
