碳钢热处理后的显微组织观察实验报告

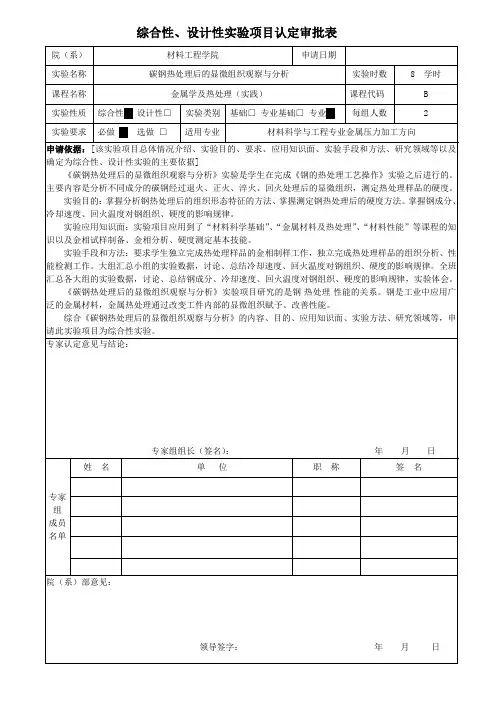

综合性、设计性实验项目认定审批表

院（系） 材料工程学院 申请日期

实验名称 碳钢热处理后的显微组织观察与分析 实验时数 8 学时

课程名称 金属学及热处理（实践） 课程代码 B

实验性质 综合性□ 设计性□ 实验类别 基础□ 专业基础□ 专业□ 每组人数 2

实验要求 必做 □ 选做 □ 适用专业 材料科学与工程专业金属压力加工方向

申请依据：[该实验项目总体情况介绍、实验目的、要求、应用知识面、实验手段和方法、研究领域等以及确定为综合性、设计性实验的主要依据]

《碳钢热处理后的显微组织观察与分析》实验是学生在完成《钢的热处理工艺操作》实验之后进行的。主要内容是分析不同成分的碳钢经过退火、正火、淬火、回火处理后的显微组织，测定热处理样品的硬度。

实验目的：掌握分析钢热处理后的组织形态特征的方法、掌握测定钢热处理后的硬度方法。掌握钢成分、冷却速度、回火温度对钢组织、硬度的影响规律。

实验应用知识面：实验项目应用到了“材料科学基础”、“金属材料及热处理”、“材料性能”等课程的知识以及金相试样制备、金相分析、硬度测定基本技能。

实验手段和方法：要求学生独立完成热处理样品的金相制样工作，独立完成热处理样品的组织分析、性能检测工作。大组汇总小组的实验数据，讨论、总结冷却速度、回火温度对钢组织、硬度的影响规律。全班汇总各大组的实验数据，讨论、总结钢成分、冷却速度、回火温度对钢组织、硬度的影响规律，实验体会。

《碳钢热处理后的显微组织观察与分析》实验项目研究的是钢-热处理-性能的关系。钢是工业中应用广泛的金属材料，金属热处理通过改变工件内部的显微组织赋予、改善性能。

综合《碳钢热处理后的显微组织观察与分析》的内容、目的、应用知识面、实验方法、研究领域等，申请此实验项目为综合性实验。

专家认定意见与结论：

专家组组长（签名）： 年 月 日

专家组

成员名单 姓 名 单 位 职 称 签 名

..

word教育资料 钢的热处理及热处理后的显微组织观察

实验报告

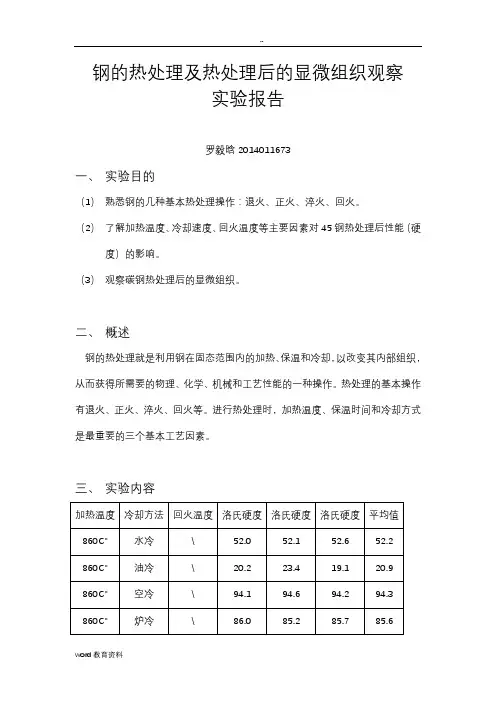

罗毅晗2014011673

一、 实验目的

（1） 熟悉钢的几种基本热处理操作：退火、正火、淬火、回火。

（2） 了解加热温度、冷却速度、回火温度等主要因素对45钢热处理后性能（硬度）的影响。

（3） 观察碳钢热处理后的显微组织。

二、 概述

钢的热处理就是利用钢在固态范围内的加热、保温和冷却，以改变其内部组织，从而获得所需要的物理、化学、机械和工艺性能的一种操作。热处理的基本操作有退火、正火、淬火、回火等。进行热处理时，加热温度、保温时间和冷却方式是最重要的三个基本工艺因素。

三、 实验内容

加热温度 冷却方法 回火温度 洛氏硬度 洛氏硬度 洛氏硬度 平均值

860℃ 水冷 ﹨ 52.0 52.1 52.6 52.2

860℃ 油冷 ﹨ 20.2 23.4 19.1 20.9

860℃ 空冷 ﹨ 94.1 94.6 94.2 94.3

860℃ 炉冷 ﹨ 86.0 85.2 85.7 85.6

..

word教育资料 860℃ 水冷 200℃ 51.9 52.0 52.1

52.0

860℃ 水冷 400℃ 34.8 35.3 35.7 35.3

860℃ 水冷 600℃ 20.3 21.5 19.6 20.5

显微组织观察

45钢 860℃气冷 索氏体+铁素体

45钢860℃油冷 马氏体+屈氏体

..

word教育资料 45钢860℃水冷 马氏体

45钢 860℃水冷+600℃回火 回火索氏体

..

word教育资料

T12钢 760℃球化退火 球化体

T12钢 780℃水冷+200℃回火 回火马氏体+二次渗碳体+残余奥氏体

..

word教育资料 T12钢 1100℃水冷 粗大马氏体+残余奥氏体

四、 实验分析

1.火温度而言，淬火温度越高，硬度越高。但是一旦达到过高温度会导致形成的马氏体，使得力学性能恶化。

碳钢的热处理实验报告

一、实验目的。

本实验旨在通过对碳钢进行热处理，探究不同温度下的淬火和回火对碳钢组织和性能的影响，以及了解碳钢的热处理工艺。

二、实验原理。

碳钢是含有碳元素的钢铁材料，通过热处理可以改变其组织和性能。淬火是将加热至临界温度以上的碳钢急冷至室温，使其组织变为马氏体；回火是在淬火后加热至一定温度，然后冷却，使马氏体转变为珠光体。通过这两种热处理方法，可以改变碳钢的硬度、强度和韧性。

三、实验步骤。

1. 将碳钢样品加热至临界温度（约830°C），保温一定时间后进行快速冷却，进行淬火处理。

2. 将淬火后的碳钢样品进行回火处理，加热至不同温度（200°C、400°C、600°C），保温一定时间后冷却至室温。

3. 对不同热处理条件下的碳钢样品进行金相显微镜观察和硬度测试。

四、实验结果与分析。

经过淬火处理后，碳钢的组织变为马氏体，表现出较高的硬度和强度，但韧性较差。随着回火温度的升高，硬度逐渐降低，同时韧性逐渐提高。在200°C回火后，碳钢的硬度有所下降，但韧性明显提高；在400°C回火后，硬度和韧性达到平衡；在600°C回火后，硬度继续降低，但韧性进一步提高。

五、实验结论。 通过本次实验，我们得出了以下结论，淬火处理可以使碳钢的组织变为马氏体，提高其硬度和强度；回火处理可以降低碳钢的硬度，提高其韧性。在实际生产中，可以根据碳钢零件的具体要求，选择合适的热处理工艺，以达到理想的性能要求。

六、实验总结。

本实验通过对碳钢的热处理实验，深入了解了热处理工艺对碳钢组织和性能的影响，为今后的工程实践提供了重要的参考和指导。同时，也加深了我们对金相显微镜观察和硬度测试等实验方法的理解和掌握。

七、参考文献。

1. 钢铁材料热处理技术手册。

2. 材料科学与工程学报，2008，第6卷第3期。

以上就是本次碳钢的热处理实验报告的全部内容。

实验（实习）报告

实验名称 钢的热处理及热处理后显微组织的观察

班级 姓名

组别 学号

学院实验（实习）报告专用纸

一、实验目的 钢的热处理及热处理后显微组织的观察

1. 熟悉钢的几种基本热处理操作；

2. 了解加热温度、冷却速度、回火温度等主要因素对 45 钢热处理后性能（硬度）的影响；

3. 观察碳钢热处理后的显微组织，了解热处理工艺对钢的组织和性能的影响。。 二、实验原理

1. 退火：将钢加热至适当温度保温，然后缓慢冷却（炉冷）的热处理工艺。退火目的：⑴ 调整硬度，便于切削加工。适合加工的硬度为 170-250HB。⑵ 消除内应力，防止加工中变形。⑶ 细化晶粒，为最终热处理作组织准备。

2. 正火：将亚共析钢加热到 Ac3+30~50℃，共析钢加热到 Ac1+30~50℃，过共析钢 加热到Accm+30~ 50℃，保温后空冷的工艺。如在箱式炉中加热时，可以每毫米有效厚度保温一分钟计算。正火后的组织： 含碳量 <0.6%C 时组织为 F+S ，含碳量0.6%C 时组织为 S。

3. 淬火:是将钢加热到临界点以上，保温后以大于 Vk 速度冷却，使 A 转变为 M 的热处理工艺。常用淬火冷却介质有水、油以及盐或碱的水溶液。

4. 回火：将淬火钢加热到 A1 以下的某温度保温后冷却的工艺。

，

三、实验设备及材料

1. 箱式热处理炉、硬度计 2..实验材料：T12、45钢等。

四、实验方法和步骤

1. 了解箱式热处理炉、硬度计的构造原理，学习操作规程及安全注意事项，掌握操作方法。

2. 将45钢、T12钢试件，加热至850℃或50℃，保温后，按要求进行退火、正火、淬火及回 火工艺。

3. 测定热处理后材料的硬度，记录试验结果。

4. 使用金相显微镜观察分析不同热处理工艺后材料的显微组织。

淬火 Ac 以上 30～50℃

3

Ac 以上 30～50℃

1

以大于钢的淬火临界冷却速度冷却，一般合金钢油淬，非合金钢水淬
