安全阀的型号编制方法及说明

标准阀门型号编制方法及示例

1．标准阀门型号编制方法如下：

2．类型代号用汉语拼音字母表示，按表1的规定。

表1

类型 代号 类型 代号

闸阀 Z 旋塞阀 X

截止阀 J 止回阀和底阀 H

节流阀 L 安全阀 A

球阀 Q 减压阀 Y

蝶阀 D 疏水阀 S

隔膜阀 G 柱塞阀

U

注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

3．传动方式代号用阿拉伯数字表示，按表2的规定。

表2

传动方式 代号 传动方式 代号

电磁动 0 伞齿轮 5

电磁-液动 1 气动 6

电-液动 2 液动 7

蜗轮 3 气-液动 8

正齿轮 4 电动 9

注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。

（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。蜗杆-T形螺母用3T表示。 4．连接形式代号用阿拉伯数字代号表示，按表3的规定。

表3

连接形式 代号 连接形式 代号

内螺纹 1 对夹 7

外螺纹 2 卡箍 8

法兰 4 卡套 9

焊接 6

5．结构形式代号用阿拉伯数字表示，按表4~13的规定。

表4

闸阀结构形式 代号

明杆 楔式 弹性闸板 0

刚

性 单闸板

双闸板 1

2

平行式 单闸板

双闸板 3

4

暗杆楔式

单闸板

双闸板 5

6

暗杆平行式 双闸板 8

表5

截止阀和节流阀的结构开式 代号

直通式 1

角式 4

直流式（Y型） 5

平衡 直通 6

角式 7

表6

球阀结构形式 代号 浮动 直通式 1

安全阀的型号编制方法及说明

本文介绍了安全阀的型号编制方法及说明。首先，根据安全阀的连接形式，可以使用内螺纹、外螺纹、法兰或焊接，分别代号为1、2、4、6，也可以使用对夹、卡箍或卡套，分别代号为7、8、9.其次，根据安全阀的结构形式，可以使用弹簧封闭带散热片全启式、弹簧封闭微启式、弹簧封闭全启式、带扳手全启式、不封闭双弹簧微启式、不封闭全启式、不封闭微启式或先导式，分别代号为0、1、2、3、7、8、9.在阀座密封面材料方面，可以使用铜合金、渗氨钢、橡胶、渗硼钢、尼龙塑料、硬质合金或合金钢耐酸或不锈钢，分别代号为T、D、X、P、N、Y、H、W、B。公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力的10倍。最后，安全阀阀体材料代号可以使用灰铸铁、碳素钢、球墨铸铁、鉻钼合金钢、鉻镍钛钢或鉻钼钒合金钢，分别代号为H、C、Q、I、P、V。举例来说，A42Y—16P代表弹簧封闭全启式安全阀，连接方式为法兰，密封面材料为硬质合金，公称压力为1.6MPa，阀体材料为不锈钢。最后，安全阀的主要参数是排量，由口径和阀瓣的开启高度决定，开启高度不同可以分为全启式和微启式两种，一般原则是阀瓣的开启高度为阀座喉径的1/4为全启式，阀瓣的开启高度为阀座喉径的1/40~1/20为微启式。

液体介质通常使用封闭微启式或安全泄放阀，而热水锅炉通常使用不封闭带扳手微启式。蒸汽锅炉或蒸汽管道则通常使用不封闭带扳手全启式。高压给水一般采用封闭微启式，例如高压给水加热器、换热器等，而E级蒸汽锅炉通常使用静重式安全阀。对于可压缩性介质如气体，则通常使用封闭式全启式安全阀，例如储气罐、气体管道等。大口径、大排量及高压系统则通常使用脉冲式安全阀，例如减温减压装置、电站锅炉等。液化气的运输工具如火车槽车、汽车槽车、贮罐等则通常采用内装式安全阀。油罐顶部则通常使用液压安全阀，并与呼吸阀配合使用。井下排水或天然气管道则通常使用先导式安全阀。

阀门型号编制方法

一、引言。

阀门是工业生产中常用的一种控制装置，用于控制流体的流动、压力、温度等参数。在实际应用中，阀门的型号编制是非常重要的，它直接关系到阀门的选型、安装和维护等工作。因此，阀门型号编制方法的研究具有重要的意义。

二、阀门型号编制的基本原则。

1. 按照国家标准和行业标准进行编制，确保阀门型号的统一和规范。

2. 考虑阀门的使用环境和工作条件，确保阀门的性能和可靠性。

3. 考虑阀门的材质、结构、连接方式等因素，确保阀门的适用性和可操作性。

三、阀门型号编制的步骤。

1. 确定阀门的类型和用途，例如截止阀、调节阀、安全阀等。

2. 根据阀门的工作压力和温度等参数，选择合适的阀门材质和密封材料。

3. 根据阀门的结构和连接方式，确定阀门的型号和规格。

4. 根据阀门的执行标准，确定阀门的执行标准编号。

5. 根据阀门的附件和配件，确定阀门的附件和配件编号。

6. 综合考虑以上因素，编制阀门的完整型号。

四、阀门型号编制的注意事项。

1. 阀门型号编制应遵循标准和规范，不得随意更改或混淆。

2. 阀门型号编制应充分考虑阀门的使用环境和工作条件，确保阀门的性能和可靠性。 3. 阀门型号编制应注意阀门的材质、结构、连接方式等因素，确保阀门的适用性和可操作性。

4. 阀门型号编制应注意阀门的执行标准和附件配件，确保阀门的符合标准和规范。

五、阀门型号编制的实例。

以一款DN50截止阀为例，其型号编制如下：

1. 阀门类型，截止阀。

2. 工作压力，1.6MPa。

3. 工作温度，-20℃~200℃。

4. 阀门材质，不锈钢。

5. 结构形式，法兰连接。

6. 执行标准，GB/T 12235-2005。

7. 附件配件，手轮、法兰密封垫片。

综合考虑以上因素，该款阀门的型号编制为，Z41H-16C DN50 不锈钢法兰截止阀。

六、结论。

阀门型号编制是阀门选型、安装和维护等工作的基础，对于确保阀门的性能和可靠性具有重要的意义。在编制阀门型号时，应遵循标准和规范，充分考虑阀门的使用环境和工作条件，确保阀门的适用性和可操作性。希望通过本文的介绍，能够对阀门型号编制方法有所了解，并在实际工作中加以应用。

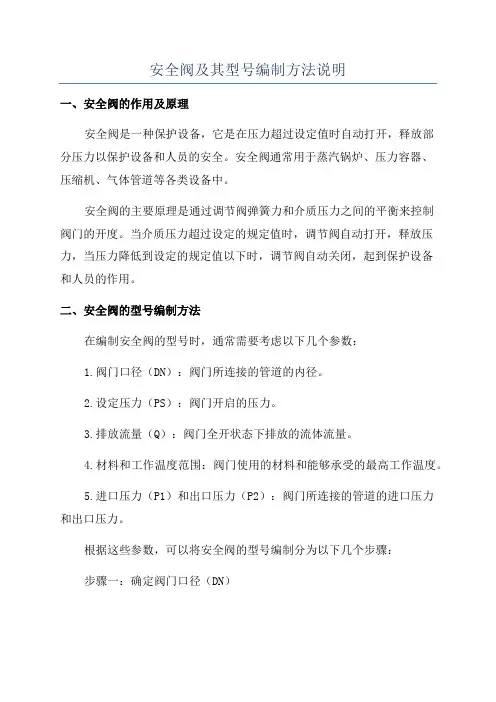

安全阀及其型号编制方法说明

一、安全阀的作用及原理

安全阀是一种保护设备，它是在压力超过设定值时自动打开，释放部分压力以保护设备和人员的安全。安全阀通常用于蒸汽锅炉、压力容器、压缩机、气体管道等各类设备中。

安全阀的主要原理是通过调节阀弹簧力和介质压力之间的平衡来控制阀门的开度。当介质压力超过设定的规定值时，调节阀自动打开，释放压力，当压力降低到设定的规定值以下时，调节阀自动关闭，起到保护设备和人员的作用。

二、安全阀的型号编制方法

在编制安全阀的型号时，通常需要考虑以下几个参数：

1.阀门口径（DN）：阀门所连接的管道的内径。

2.设定压力（PS）：阀门开启的压力。

3.排放流量（Q）：阀门全开状态下排放的流体流量。

4.材料和工作温度范围：阀门使用的材料和能够承受的最高工作温度。

5.进口压力（P1）和出口压力（P2）：阀门所连接的管道的进口压力和出口压力。

根据这些参数，可以将安全阀的型号编制分为以下几个步骤：

步骤一：确定阀门口径（DN） 根据所连接管道的内径确定阀门口径。一般阀门的口径会有一定的选择范围，根据实际需要选择合适的口径。

步骤二：确定设定压力（PS）

根据设备或管道的工作压力要求、设备的额定工作压力和安全系数等，确定设定压力。设定压力应根据实际需要选择一个适当的设定值。

步骤三：确定排放流量（Q）

根据具体的工艺要求和设备的排放流量要求，确定阀门全开状态下所需的排放流量。

步骤四：确定材料和工作温度范围

根据阀门使用的介质和工作温度要求，选择适合的材料和工作温度范围。

步骤五：确定进口压力（P1）和出口压力（P2）

根据所连接管道的进口压力和出口压力，确定进口压力和出口压力。

综合以上几个参数，编制出完整的安全阀型号。例如，一个安全阀的型号可以为：DN25、PS1.0MPa、Q300㎥/h、钢材、-40℃~300℃。

总之，安全阀的型号编制需要根据具体的工艺要求和设备参数进行选择，以确保阀门的安全和可靠运行。编制正确的型号对于设备的运行和维护具有重要意义。
