OSPF综合实验
实验需求：
如上图，本实验结合真实案例，用来检验学员对OSPF协议的掌握情况
R5为A公司总部网关，R2和R4分别是一号楼和二号楼的核心交换机，这里用路由器模拟，R1和R3分别为一号楼和二号楼的分发层交换机，这里也是用路由器模拟，每一栋楼是一个ospf区域，包含着若干个vlan，核心交换机和网关之间是骨干区域。R6是A公司分公司网关，和总部通过帧中继互联（AR10用那朵云里的FRSW），R7是分部核心交换机，分部的ospf是区域3，因为分部业务扩展，合并了B公司（R8，R9），B公司原来是ospf区域4。
1.根据上图，搭建好拓扑，ISP用一台路由器模拟，服务器和PC机全部采用回环口模拟；出口用NAT；
2.配置好帧中继环境，要求帧中继动态获取映射，配置好IP地址，测试直连PING通；
3.依据上图，配置好OSPF协议，验证邻居建立；
4.确保整个内网全网可达；
5.确保骨干区域邻居建立高安全性，采用MD5认证；
6.尽量减小网关的路由表条目；
7.R1，R3，R9性能不足，尽量减少其路由表条目。
ospf协议,实验报告
1 / 3 ospf协议,实验报告
篇一:实验7 OSPF路由协议配置实验报告
浙江万里学院实验报告
课程名称:数据通信与计算机网络及实践
实验名称: OSPF路由协议配置专业班级:姓名:小组学号:20XX014048 实验日期:
再测试。要求写出两台路由器上的ospf路由配置命令。
第页共页
[RTC-rip-1]import ospf [RTC-rip-1]quit [RTC]ospf [RTC-ospf-1]import rip [RTC-ospf-1]quit
结合第五步得到的路由表分析出现表中结果的原因:
RouteB 通过RIP学习到C和D 的路由情况,通过OSPF 学习到A
的路由信息
实验个人总结
班级通信123班本人学号后三位__048__ 本人姓名_徐波_ 日期
本次实验是我们的最后一次实验,再次之前我们已经做了很多的有关于华为的实验,从一开始的一头雾水到现在的有一些思路,不管碰到什么问题,都能够利用自己所学的知识去解决或者有一些办法。这些华为实验都让我受益匪浅。
实验个人总结 ospf协议,实验报告
2 / 3 班级通信123班本人学号后三位__046__ 本人姓名_金振宁_ 日期
这两次实验都可以利用软件在寝室或者去其他的地方去做,并不拘泥于实验室,好好的利用华为的模拟机软件对我们来说都是非常有用的。
实验个人总结
班级通信123班本人学号后三位本人姓名_陈哲日期
第页共页
篇二:单区域的OSPF协议配置实验报告
学生实验报告
*********学院
篇三:OSPF实验报告
计算机学院
实验报告
( 20XX 年春季学期)
课程名称:局域网设计与管理
主讲教师:李辉
指导教师:学生姓名:
学
年郑思楠号: 20XX012019 级: 20XX级 ospf协议,实验报告
3 / 3 20XX 年 5月 26 日
实验报告
实验8 配置OSPF Totally Stub区域

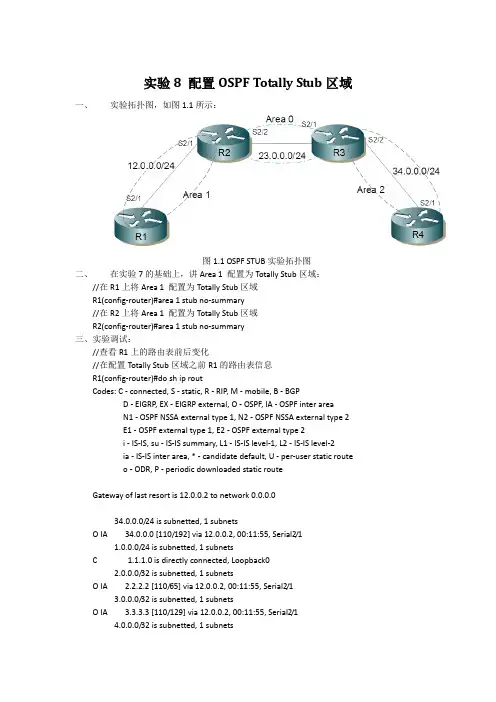

一、 实验拓扑图，如图1.1所示：
图1.1 OSPF STUB实验拓扑图
二、 在实验7的基础上，讲Area 1 配置为Totally Stub区域：
//在R1上将Area 1 配置为Totally Stub区域
R1(config-router)#area 1 stub no-summary
//在R2上将Area 1 配置为Totally Stub区域
R2(config-router)#area 1 stub no-summary
三、实验调试：
//查看R1上的路由表前后变化
//在配置Totally Stub区域之前R1的路由表信息
R1(config-router)#do sh ip rout
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route
Gateway of last resort is 12.0.0.2 to network 0.0.0.0
ospf多区域实验报告
OSPF多区域实验报告
引言：
本次实验旨在深入理解和掌握OSPF（Open Shortest Path First）协议的多区域功能。OSPF是一种内部网关协议（IGP），用于在大型网络中进行路由选择和路径计算。通过将网络划分为多个区域，可以提高网络的可扩展性和性能。本文将介绍实验的背景和目的，详细描述实验的步骤和结果，并对实验进行总结和讨论。
1. 实验背景
在大型企业网络中，网络拓扑往往非常复杂，包含大量的子网和路由器。当网络规模扩大时，单一区域的OSPF可能无法满足需求，因为单一区域的路由计算复杂度较高，且可能导致路由器负载过大。为了解决这个问题，OSPF引入了多区域的概念，将网络划分为多个区域，每个区域有自己的区域边界路由器（ABR），负责与其他区域交换路由信息。
2. 实验目的
本次实验的目的是通过搭建一个包含多个区域的网络拓扑，验证OSPF多区域的工作原理和效果。具体目标包括：
- 理解OSPF多区域的概念和原理；
- 配置和验证OSPF多区域的路由信息交换；
- 观察和分析多区域对网络性能和可扩展性的影响。
3. 实验步骤
3.1 搭建实验环境 我们使用GNS3模拟器搭建了一个包含多个区域的网络拓扑。拓扑包括两个区域，每个区域都有多个子网和路由器，区域之间通过区域边界路由器连接。我们使用虚拟机作为路由器，并在每个路由器上安装了OSPF协议。
3.2 配置OSPF多区域
在每个路由器上，我们配置了OSPF协议，并将相应的接口划分到不同的区域。在区域边界路由器上，我们配置了区域间的路由信息交换。通过这样的配置，每个区域内的路由器只需关注自己所在区域的路由信息，大大减轻了路由计算的负担。
3.3 验证实验结果
我们通过在路由器上查看OSPF邻居关系和路由表，以及通过ping命令测试不同子网之间的连通性，来验证实验结果。我们还观察了区域边界路由器之间的路由信息交换情况，以及网络的性能和可扩展性。
实验2 配置OSPF DR 选举过程
一、 实验拓扑，如图1.1所示
图1.1 广播多路访问链路上的OSPF
二、 实验配置
1. 配置路由器R1
R1(config-if)#router os 1
R1(config-router)#router-id 1.1.1.1
R1(config-router)#net 1.1.1.0 0.0.0.255 a 0
R1(config-router)#net 192.168.0.0 0.0.0.255 a 0
2. 配置路由器R2
R2(config)#router ospf 1
R2(config-router)#router-id 2.2.2.2
R2(config-router)#net 2.2.2.0 0.0.0.255 a 0
R2(config-router)#net 192.168.0.0 0.0.0.255 a 0
3. 配置路由器R3
R3(config-if)#router os 1
R3(config-router)#router-id 3.3.3.3
R3(config-router)#net 3.3.3.0 0.0.0.255 a 0
R3(config-router)#net 192.168.0.0 0.0.0.255 a 0
三、 实验调试
1. 在R1上查看OSPF邻居信息
R1(config-router)#do sh ip os ne
Neighbor ID Pri State Dead Time Address
Interface
2.2.2.2 1 FULL/DR 00:00:38 192.168.0.2
FastEthernet0/0
3.3.3.3 1 FULL/DROTHER 00:00:36 192.168.0.3
