20crmnti齿轮的热处理工艺

20crmnti钢淬火的工艺

20CrMnTi钢是一种低碳合金结构钢，适用于制造高强度和耐磨性要求较高的零件。淬火是提高钢材硬度和强度的一种热处理工艺。

20CrMnTi钢的淬火工艺一般包括以下步骤：

1. 加热：将20CrMnTi钢零件放入加热炉中，加热到适当的温度。加热温度通常为850-900摄氏度。保持一定时间，以保证零件的均匀加热。

2. 保温：将加热后的零件保温一段时间，使其达到均匀的温度。

3. 淬火：将保温后的零件迅速浸入冷却介质中，如水或油中。淬火的目的是通过快速冷却来使钢材的组织发生相变，从而达到提高硬度和强度的效果。

4. 调质：将淬火后的零件进行回火处理，以减轻内应力并提高韧性。回火温度一般在150-250摄氏度之间，保温时间根据零件的尺寸和要求而定。

5. 冷却：将回火后的零件自然冷却至室温。

需要注意的是，20CrMnTi钢的淬火工艺应根据具体的零件要求和使用条件进行调整，以获得最佳的性能和组织结构。

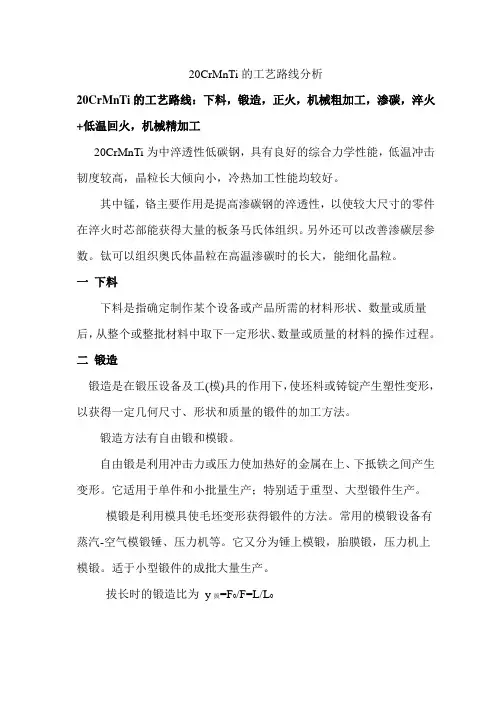

20CrMnTi的工艺路线分析

20CrMnTi的工艺路线：下料，锻造，正火，机械粗加工，渗碳，淬火+低温回火，机械精加工

20CrMnTi为中淬透性低碳钢，具有良好的综合力学性能，低温冲击韧度较高，晶粒长大倾向小，冷热加工性能均较好。

其中锰，铬主要作用是提高渗碳钢的淬透性，以使较大尺寸的零件在淬火时芯部能获得大量的板条马氏体组织。另外还可以改善渗碳层参数。钛可以组织奥氏体晶粒在高温渗碳时的长大，能细化晶粒。

一 下料

下料是指确定制作某个设备或产品所需的材料形状、数量或质量后，从整个或整批材料中取下一定形状、数量或质量的材料的操作过程。

二 锻造

锻造是在锻压设备及工(模)具的作用下，使坯料或铸锭产生塑性变形，以获得一定几何尺寸、形状和质量的锻件的加工方法。

锻造方法有自由锻和模锻。

自由锻是利用冲击力或压力使加热好的金属在上、下抵铁之间产生变形。它适用于单件和小批量生产；特别适于重型、大型锻件生产。

模锻是利用模具使毛坯变形获得锻件的方法。常用的模锻设备有蒸汽-空气模锻锤、压力机等。它又分为锤上模锻，胎膜锻，压力机上模锻。适于小型锻件的成批大量生产。

拔长时的锻造比为 y拔=F0/F=L/L0 镦粗时的锻造比为 y镦=F/F0=H0/H

通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的金属流线，锻件的机械性能一般优于同样材料的铸件。 经锻造 以 后 晶 粒 大 小 形 状 发 生 了 变

化， 改 变 了 钢 的组织，增加了锻造应力，提高了硬度，在 机械加工前需预备热处理。相关机械中负载高、工作条件严峻的重要零件，除形状较简单的可用轧制的板材、型材或焊接件外，多采用锻件。

变形温度

按变形温度，锻造又可分为热锻（锻造温度高于坯料金属的再结晶温度）、温锻（锻造温度低于金属的再结晶温度）和冷锻（常温）。钢的开始再结晶温度约为727℃，但普遍采用800℃作为划分线，高于800℃的是热锻；在300～800℃之间称为温锻或半热锻。

20crmnti标准

20CrMnTi标准。

20CrMnTi合金结构钢是一种常用的工程材料，具有良好的机械性能和热处理性能，因此在机械制造、汽车制造、航空航天等领域得到广泛应用。本文将对20CrMnTi标准进行详细介绍，包括其化学成分、机械性能、热处理工艺和应用领域等方面的内容。

20CrMnTi合金结构钢的化学成分主要包括，碳(C) 0.17-0.23%，硅(Si) 0.17-0.37%，锰(Mn) 0.80-1.10%，磷(P) ≤0.035%，硫(S) ≤0.035%，铬(Cr) 1.20-1.60%，钛(Ti) 0.04-0.10%。其中，铬的加入可以提高钢的硬度和耐磨性，钛的加入可以细化晶粒，改善钢的加工性能。这些化学成分的控制对于保证20CrMnTi钢材的性能具有重要意义。

20CrMnTi合金结构钢的机械性能表现出较高的强度和韧性，屈服强度σs≥835MPa，抗拉强度σb≥980MPa，延伸率δ≥12%，缩颈收缩率ψ≥45%。这些优异的机械性能使得20CrMnTi钢材在承受高强度和冲击负荷时具有良好的表现，适用于制造需要高强度和耐磨性的零部件。

20CrMnTi合金结构钢的热处理工艺包括退火、正火、淬火和回火等工艺。通过合理的热处理工艺，可以使20CrMnTi钢材获得不同的组织和性能。退火工艺可以降低钢材的硬度和提高塑性，正火工艺可以提高钢材的硬度和耐磨性，淬火工艺可以使钢材获得高强度和硬度，回火工艺可以提高钢材的韧性和耐蚀性。因此，热处理工艺对于20CrMnTi钢材的性能具有重要的影响。

20CrMnTi合金结构钢在机械制造、汽车制造、航空航天等领域得到广泛应用。在机械制造领域，20CrMnTi钢材常用于制造齿轮、轴承、连杆等零部件，因其具有良好的耐磨性和高强度，能够满足机械设备对于零部件的高强度和耐磨性的要求。在汽车制造领域，20CrMnTi钢材常用于制造汽车变速箱、转向器等零部件，因其具有良好的韧性和耐磨性，能够提高汽车的使用寿命和安全性能。在航空航天领域，20CrMnTi钢材常用于制造飞机发动机零部件、导航设备等，因其具有良好的高温强度和疲劳强度，能够满足航空航天设备对于高温和高强度的要求。

20CrMnTi钢齿轮热处理工艺

佳木斯大学热处理工艺设计说明书

热处理工艺设计

说明书

20CrMnTi钢变速箱齿轮热处理工设计题目

艺

材料科学与工程 学 院

年 级

金属材料工程 专 业

学生姓名

学 号

指导教师

佳木斯大学热处理工艺设计说明书

目录

1. 变速箱齿轮的热处理工艺设计……………………………1 1.1 变速齿轮的服役条件………………………………………1 1.2 变速齿轮常见的失效形式…………………………………1 1.3 变速齿轮的性能要求………………………………………1 1.4 变速齿轮备选材料分析…………………………………‥1 1.5 变速齿轮的加工工艺路线…………………………………2 1.6 热加工及热处理工艺规程…………………………………2 1.7 各热处理工艺后的金相组织分析…………………………4 1.8 热处理工艺过程中的质量检验项目………………………6 1.8.1 渗碳淬火后齿轮的检验项目、内容和要求………………6 1.8.2 渗碳齿轮的常见缺陷及防止措施…………………………6

2. 心得…………………………………………………………8 3. 参考文献……………………………………………………8

佳木斯大学热处理工艺设计说明书 1.变速箱齿轮的热处理工艺设计

1.1变速齿轮的服役条件

齿轮是机械工业中应用最广泛的重要零件之一。其主要作用是传递动力，改变运动速度和方向。是主要零件。其服役条件如下:

齿轮工作时，通过齿面的接触来传递动力。两齿轮在相对运动过程中，既有滚动，又有滑动。因此，齿轮表面受到很大的接触疲劳应力和摩擦力的作用。在齿根部位受到很大的弯曲应力作用;在运转过程中的过载产生振动，承受一定的冲击力或过载;变速齿轮在换档时，端部受冲击，承受一定冲击力;在一些特殊环境下，受介质环境的影响而承受其它特殊的力的作用。

1.2变速齿轮常见的失效形式
