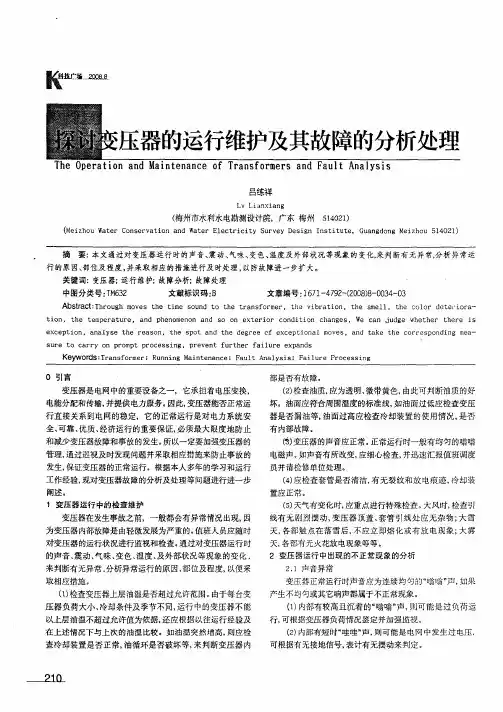

变压器的运行维护及常见故障处理方法

接亡援一　∞８矗　

Ｔｈｅ　Ｏｐｅｒａｔｉｏｎ　ａｎｄ　Ｍａｉｎｔｅｎａｎｃｅ　ｏｆ　Ｔｒａｎｓｆｏｒｍｅｒｓ　ａｎｄ　Ｆａｕｌｔ　Ａｎａｌｙｓｉｓ　

吕练祥　

ｌ　ｖ　Ｌｉａｎｘｉａｎｇ　（梅州市水利水电勘测设计院，广东梅州５１４０２１）　

（Ｍｅｉｚｈｏｕ　Ｗａｔｅｒ　Ｃｏｎｓｅｒｖａｔｉｏｎ　ａｎｄ　Ｗａｔｅｒ　Ｅｌｅｃｔｒｉｃｉｔｙ　Ｓｕｒｖｅｙ　Ｄｅｓｉｇｎ　Ｉｎｓｔｉｔｕｔｅ，　

．　摘要：本文通过对变压器运行时的声音、震动、气味、变色、温度及外部状况等现象的变化，来判断有无异常，分析异常运　

行的原因、部位及程度，并采取相应的措施进行及时处理，以防故障进一步扩大。　

关键词：变压器：运行维护；故障分析：故障处理　

中图分类号：ＴＭ６３２　文献标识码：Ｂ　文章编号：ｌ６７１—４７９２一（２Ｏ０８）８—０Ｏ３４一Ｏ３　

Ａｂｓｔｒａｃｔ：Ｔｈｒｏｕｇｈ　ｍｏｖｅｓ　ｔｈｅ　ｔｉｍｅ　ｓｏｕｎｄ　ｔｏ　ｔｈｅ　ｔｒａｎｓｆｏｒｍｅｒ，ｔｈｅ　ｖｉｂｒａｔｉｏｎ。ｔｈｅ　ｓｍｅｌｌ，ｔｈｅ　ｃｏｌｏｒ　ｄｅｔｅ，　ｉｏｒａ—　

ｔｉｏｎ，ｔｈｅ　ｔｅｍｐｅｒａｔｕｒｅ，ａｎｄ　ｐｈｅｎｏｍｅｎｏｎ　ａｎｄ　ｓｏ　ｏｎ　ｅｘｔｅｒｉｏｒ　ｃｏｎｄｉｔｉｏｎ　ｃｈａｎｇｅｓ，Ｗｅ　ｃａｎ　ｄｕｄｇｅ　ｗｈｅｔｈｅｒ　ｔｈｅｒｅ　ｉｓ　

ｅｘｃｅｐｔｉｏｎ。　ａｎａｌｙｓｅ　ｔｈｅ　ｒｅａｓｏｎ．ｔｈｅ　ｓｐｏｔ　ａｎｄ　ｔｈｅ　ｄｅｇｒｅｅ　ｏｆ　ｅｘｃｅｐｔｉ０ｎａｌ　ｍｏｖｅｓ，　ａｎｄ　ｔａｋｅ　ｔｈｅ　ｃｏｒｒｅｓｐ０ｎｄｉｎｇ　ｍｅａ—　

ｓｕｒｅ　ｔｏ　ｃａｒｒｙ　ｏｎ　ｐｒｏｍｐｔ　ｐｒｏｃｅｓｓｉｎｇ，ｐｒｅｖｅｎｔ　ｆｕｒｔｈｅｒ　ｆａｉｌｕｒｅ　ｅｘｐａｎｄｓ　Ｋｅｙｗｏｒｄｓ：Ｔｒａｎｓｆｏｒｍｅｒ；Ｒｕｎｎｉｎｇ　Ｍａｉｎｔｅｎａｎｃｅ；Ｆａｕｌｔ　Ａｎａｌｙｓｉｓ；Ｆａｉｌｕｒｅ　Ｐｒｏｃｅｓｓｉｎｇ　

变压器的常见故障及处理方法

变压器是电力系统中常见的电力设备之一，常见的故障有多种多样，下面将介绍一些常见的变压器故障及其处理方法。

1.短路故障：变压器的内部绝缘层受损，导致两个或多个绕组之间发生短路。

处理方法：立即切断变压器的电源，并对变压器进行绝缘测试，确定是否需要更换绕组，修复绝缘层。

2.绕组过热：长时间运行或负载过大，导致变压器的绕组温度升高。

处理方法：降低负载，减少额定功率，保证变压器正常运行，对于温度过高的绕组，可以采取冷却措施，如增加风扇散热等。

3.油变质：变压器绝缘油的质量下降，降低了绝缘性能。

处理方法：定期对变压器绝缘油进行检测和维护，更换变压器绝缘油，保证其绝缘性能。

4.气化故障：由于变压器内部的局部放电或绕组的局部绕组故障，导致油中产生气泡。

处理方法：对变压器的绕组和设备进行全面检查，找出故障的位置，并进行修复，以防止继续产生气化。

5.地线故障：变压器中的绝缘层发生损坏，导致绕组与地之间产生短路。

处理方法：立即停电，切断变压器与电源的连接，对绝缘层进行修复或更换，确保绝缘性能良好。 6.异常噪音：变压器在运行过程中产生异常噪音。

处理方法：对变压器进行维护和检查，查找引起噪音的原因，如冷却系统的故障、内部松动的零件等，并及时修复。

7.外部短路故障：变压器外部线路短路，导致变压器内部过电流，潮流过大。

处理方法：及时切断变压器与电源的连接，排除外部短路故障，修复或更换受损的部件。

8.电涌故障：外部电力设备突然断电或重启，导致变压器绝缘击穿。

处理方法：安装过电压保护装置，及时切断变压器与电源的连接，进行绝缘层测试，并及时修复绝缘层。

9.损坏绝缘：绝缘层被机械损坏，如割裂、磨损等。

处理方法：对绝缘层进行修复或更换，保证绝缘层的完整性。

10.过载故障：电网发生异常起动或负荷突然增加，导致变压器超过额定容量。

处理方法：降低变压器的负载，减少额定功率，保证变压器正常运行，避免过载。

油侵式变压器常见故障分析及处理

油浸式变压器是电力系统中非常常见的设备，但在使用过程中常常会出现各种故障。本文将对油浸式变压器常见的故障进行分析，并介绍相应的处理方法。

1.绝缘油污染：

绝缘油污染是油浸式变压器的常见故障之一、导致油污染的原因有多种，如设备老化、湿度过高、灰尘等。同时，油污染也会导致绝缘性能下降，从而影响变压器的正常运行。

处理方法：首先，需要检查变压器绝缘油的质量和含水量，如果超过了规定范围，需要对绝缘油进行更换。其次，定期清洗变压器的油箱、绝缘部件等，确保设备的清洁度。

2.绝缘击穿：

绝缘击穿是指绝缘部件之间发生放电现象，造成变压器工作异常。绝缘击穿的原因主要有局部过电压、湿度过高和外界环境因素等。

处理方法：首先，需要检查变压器的绝缘部件是否存在损坏或老化，如有必要，需要进行绝缘部件的更换。其次，检查变压器的运行环境，确保湿度不超过规定范围。此外，还可以采取增加绝缘油的清洁度、加装空气干燥器等措施，提高变压器的绝缘性能。

3.短路故障：

短路故障是指变压器主绕组或触点之间出现电流短路现象，造成设备的烧毁。短路故障的原因可能是导线断裂、主绕组绝缘破损、灰尘等。 处理方法：首先，需要进行变压器的短路电流分析，确定短路故障的具体位置。然后，对短路故障部分进行修复或更换。

4.油温过高：

油温过高是油浸式变压器常见的故障之一、油温过高可能是由于油流不畅、外界环境温度过高、冷却设备故障等原因造成的。油温过高会导致设备的绝缘老化、减少设备的使用寿命。

处理方法：首先，需要检查变压器冷却设备是否正常运行，如有必要，进行维修或更换。其次，要确保变压器周围没有遮挡物，保证通风良好。此外，还需要定期检查变压器的冷却油质量和油位，并及时补充或更换冷却油。

总结起来，油浸式变压器的常见故障有绝缘油污染、绝缘击穿、短路故障和油温过高等。对于这些故障，我们需要及时发现、分析并采取相应的措施，保障变压器的正常运行。同时，要定期对变压器进行检查和维护，确保设备的安全可靠运行。

龙源期刊网

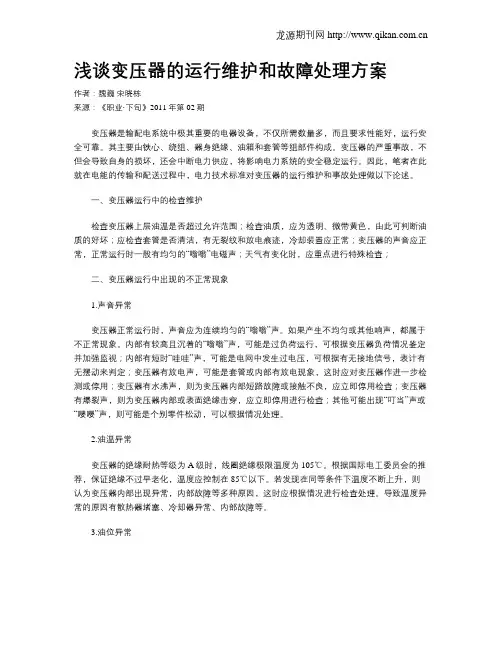

浅谈变压器的运行维护和故障处理方案

作者：魏巍 宋晓栋

来源：《职业·下旬》2011年第02期

变压器是输配电系统中极其重要的电器设备，不仅所需数量多，而且要求性能好，运行安全可靠。其主要由铁心、绕组、器身绝缘、油箱和套管等组部件构成。变压器的严重事故，不但会导致自身的损坏，还会中断电力供应，将影响电力系统的安全稳定运行。因此，笔者在此就在电能的传输和配送过程中，电力技术标准对变压器的运行维护和事故处理做以下论述。

一、变压器运行中的检查维护

检查变压器上层油温是否超过允许范围；检查油质，应为透明、微带黄色，由此可判断油质的好坏；应检查套管是否清洁，有无裂纹和放电痕迹，冷却装置应正常；变压器的声音应正常，正常运行时一般有均匀的“嗡嗡”电磁声；天气有变化时，应重点进行特殊检查；

二、变压器运行中出现的不正常现象

1.声音异常

变压器正常运行时，声音应为连续均匀的“嗡嗡”声。如果产生不均匀或其他响声，都属于不正常现象。内部有较高且沉着的“嗡嗡”声，可能是过负荷运行，可根据变压器负荷情况鉴定并加强监视；内部有短时“哇哇”声，可能是电网中发生过电压，可根据有无接地信号，表计有无摆动来判定；变压器有放电声，可能是套管或内部有放电现象，这时应对变压器作进一步检测或停用；变压器有水沸声，则为变压器内部短路故障或接触不良，应立即停用检查；变压器有爆裂声，则为变压器内部或表面绝缘击穿，应立即停用进行检查；其他可能出现“叮当”声或“嘤嘤”声，则可能是个别零件松动，可以根据情况处理。

2.油温异常

变压器的绝缘耐热等级为A级时，线圈绝缘极限温度为105℃。根据国际电工委员会的推荐，保证绝缘不过早老化，温度应控制在85℃以下。若发现在同等条件下温度不断上升，则认为变压器内部出现异常，内部故障等多种原因，这时应根据情况进行检查处理。导致温度异常的原因有散热器堵塞、冷却器异常、内部故障等。
