ProE曲面教程

作者: jacky 时间: 2004-9-7 12:56

我说的弧线就是图里标出来的两条线本贴包含图片附件:

本贴包含图片附件 URL /forum/attachment.php?aid=16626

作者: jacky 时间: 2004-9-7 12:59

imageware在曲面构建的过程中，

碰到三角面是很常见的。。

imageware在三角面的处理过程中，

我们可以借鉴proe的三角面处理手法。

1.看下面的线架构图。。

2.四边作面

本贴包含图片附件 URL /forum/attachment.php?aid=16628

作者: jacky 时间: 2004-9-7 13:01

3.作平面求交线&交点

4.沿面作曲线。。。

保证切线连续。。

打开曲率显示。。仔细调整

本贴包含图片附件 URL /forum/attachment.php?aid=16630

作者: jacky 时间: 2004-9-7 13:04

5.四边拉面。。

注意设置相切。。

6.在曲面的边界尖角处作为圆点作一个圆。。

投影在刚才所作之曲面上。。。。

本贴包含图片附件 URL /forum/attachment.php?aid=16632

作者: jacky 时间: 2004-9-7 13:06

7.trim曲面。。

更改此投影曲线成3D曲线。。

删掉所trim的面

8.四边作面。。。

注意相切设置。。。。。。。

本贴包含图片附件 URL /forum/attachment.php?aid=16636

作者: jacky 时间: 2004-9-7 13:10

9.看。。。。。。。

10.最后补四边面。。

本贴包含图片附件 URL /forum/attachment.php?aid=16637

proe基础教程(完整版)

ProE基础教程（完整版）

ProE（Pro/ENGINEER）是由美国PTC公司开发的一款三维实体造型软件，它是世界上最早也是应用最广泛的参数化造型软件之一。ProE具有强大的功能和灵活的应用性，广泛应用于机械设计、机械制造、工业设计等领域。本教程将为你详细介绍ProE的基础知识和操作技巧，帮助你快速入门和掌握ProE的使用方法。

一、ProE的基本概念

1. ProE的起源与发展

ProE的诞生背景和PTC 公司的发展历程，介绍了ProE的原始版本和逐步演化的过程。

2. ProE的界面布局和功能

详细介绍了ProE的各个界面元素和功能区域，包括菜单栏、工具栏、特征栏、模型区域等，并解释了它们的作用和使用方法。

二、ProE的基本操作

1. 文件的创建与保存

介绍了如何在ProE中创建新文件、打开已有文件，并且详细说明了不同文件格式的使用场景和特点。

2. 视图的设置与切换详细介绍了ProE中不同视图的设置方法，包括正交视图、透视视图和剖视图，并讲解了视图切换的技巧和快捷键。

3. 实体创建与编辑

详细讲解了ProE中常用的实体创建命令和编辑命令，包括绘图实体、修剪实体、合并实体等，并提供了实例演示和练习题供读者练习。

4. 特征的操作与管理

介绍了ProE中特征的创建、编辑和删除等操作方法，并详细讲解了特征的引用、组件的替换和特征树的管理等技巧。

三、ProE的高级功能

1. 曲面建模与分析

介绍了ProE中曲面建模的方法和技巧，包括曲线生成、曲面拉伸、曲面平移等，并讲解了曲面特征的分析和评估方法。

2. 装配设计和调试

详细说明了ProE中装配设计的流程和技巧，包括零件装配、装配约束的设置和调试等，并提供了实例演示和练习题供读者练习。

3. 绘图与注释

介绍了ProE中绘图工具的使用方法和细节，包括2D绘图、注释标注等，并讲解了绘图的规范和技巧。

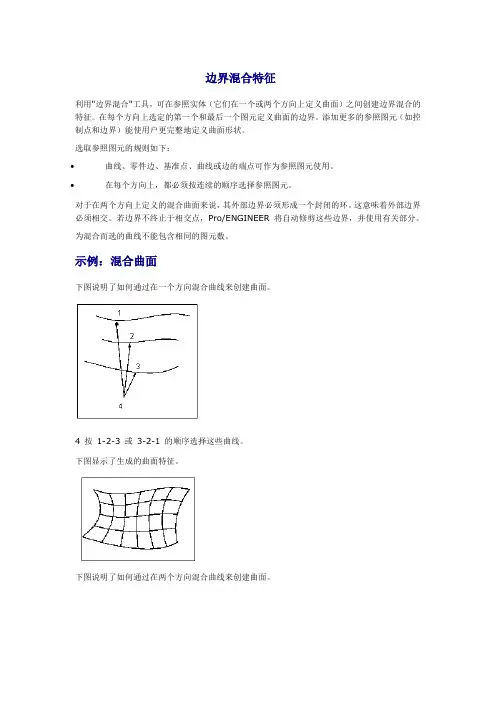

ProE官方教程---边界混合特征.

边界混合特征

利用"边界混合"工具，可在参照实体（它们在一个或两个方向上定义曲面）之间创建边界混合的特征。在每个方向上选定的第一个和最后一个图元定义曲面的边界。添加更多的参照图元（如控制点和边界）能使用户更完整地定义曲面形状。

选取参照图元的规则如下：

 曲线、零件边、基准点、曲线或边的端点可作为参照图元使用。

 在每个方向上，都必须按连续的顺序选择参照图元。

对于在两个方向上定义的混合曲面来说，其外部边界必须形成一个封闭的环。这意味着外部边界必须相交。若边界不终止于相交点，Pro/ENGINEER 将自动修剪这些边界，并使用有关部分。

为混合而选的曲线不能包含相同的图元数。

示例：混合曲面

下图说明了如何通过在一个方向混合曲线来创建曲面。

4 按 1-2-3 或 3-2-1 的顺序选择这些曲线。

下图显示了生成的曲面特征。

下图说明了如何通过在两个方向混合曲线来创建曲面。

4 在第一个方向上选取的曲线。

5 按 1-2-3 或 3-2-1 的顺序在第二方向上选取的曲线。

下图显示了生成的曲面特征。

定义边界条件

通过设置边界条件，可以创建各种混合曲面，它们可以相切于相邻参照（面组或实体曲面），垂直于参照曲面或平面，或沿与另一曲面的边界有连续的曲率。

1. 单击"操控板"中的"边对齐"(Edge Alignment)。

2. "边界"(Boundary) 列中列出所有曲面边界。在"类型"(Type) 列中，单击与要为其设置边界条件的边界相邻的框。

3. 从"类型"(Type) 下拉列表框中选取下列边界条件之一：

 自由 (Free) - 沿边界不设置相切条件。

 相切 (Tangent) - 混合曲面沿边界与参照曲面相切。

 曲率 (Curvature) - 混合曲面沿边界具有曲率连续性。

 垂直 (Normal) - 混合曲面与参照曲面或基准平面垂直。

注意：对"自由"(Free) 之外的条件，选取参照曲面。选取边界会在"曲面"列表中显示"边界条件"所参照的曲面。当边界条件被设置为"相切"(Tangent)、"曲率"（Curvature）或"垂直"(Normal) 时，如有必要，在"值"(Value) 列中为该边界键入一个拉伸因子。缺省拉伸因子为 1。拉伸因子的值会影响曲面的方向。
