PID公式S7200
PID控制器是一种常用的控制器，用于控制系统的稳定性和精度。在西门子S7-200PLC中，也可以实现PID控制。下面是关于S7-200PLC中PID控制的公式说明。
1.PID控制器的基本公式如下：
输出变量=Kp*(偏差+1/Ti*积分值+Td*导数值)
其中
输出变量：PID控制器的输出信号，用于调节被控制系统的参数或设备。
Kp：比例系数，控制比例项的放大倍数。
偏差：被控制变量与设定值之间的差异。
Ti：积分时间，控制积分项的响应速度。
积分值：偏差乘以时间的累积值，用于消除系统的静态偏差。
Td：导数时间，用于控制导数项的响应速度。
导数值：偏差变化率的导数，用于快速响应系统的变化。
2.在S7-200PLC中，PID控制器的工作原理如下：
-输入变量：读取被控制变量的数值。
-设定值：读取控制系统设定的目标数值。
-偏差计算：通过将输入变量与设定值相减得到偏差值。 -积分项：使用Ti参数和上次的积分值计算当前的积分值。
-导数项：使用Td参数和上次的偏差值计算当前的导数值。
-输出计算：根据PID公式计算输出变量。
-输出限制：根据设定的输出范围对输出变量进行限制，以免超出系统容许的范围。
-输出反馈：将输出变量通过合适的接口输出到被控制设备或系统。
通过调整PID控制器的参数，如比例系数Kp、积分时间Ti和导数时间Td，可以实现对被控制系统的不同响应特性。较大的Kp值可以提高系统的响应速度，但可能会导致过量振荡；较小的Kp值则可能导致系统的响应速度较慢。较大的Ti值可以提供较高的稳定性，但可能导致较大的静态误差；较小的Ti值则可能导致系统不够稳定。较大的Td值可以提供快速的响应特性，但可能导致系统的高频振荡，较小的Td值则可能导致输出变化不够灵敏。
总结起来，PID控制器是一种常用的控制器，可以通过适当调整参数来实现对被控制系统的稳定性和精度的提升。在S7-200PLC中，可以通过设置PID公式和相应的参数来实现PID控制。
模拟量编程
模拟量扩展模块
S7-200CPU要附加模拟量扩展模块才能实现模拟量输入/输出的功能。
普通模拟量模块有：
•EM231：4通道电流/电压输入模块；
配置拨码开关。其中使用开关3，4，5来选择模拟量输入范围，使用开关1，
2来选择电流输入模式（只有通道6和7可以用作电流输入）。8输入的EM231模块只有第6、7两通道可以用做电流输入，使用拨码开关1、
2对其进行设置：当开关1为“ON”时，通道6用做电流输入；开关2为“ON”
时，通道7用做电流输入。反之，当1、2开关为“OFF”时，6、7通道用做电
压输入。
表2.新EM2318模拟量输入配置开关表
•EM232：2通道电流/电压输出模块；•EM235：4通道电流/电压输入，1通道电流/电压输出。
温度测量型模块有：
•EM231TC：4通道热电偶输入模块；
•EM231RTD：2通道热电阻输入模块。
有一款新产品CPU224XP在CPU本体上集成了简单的模拟量I/O通道，性能不
如模拟量模块。
将模拟量传感器信号连接到S7-200模拟量输入模块（EM231，EM235）
模拟量输入模块可以通过DIP拨码开关设置为不同的测量方法。开关的设置应用
于整个模块，一个模块只能设置为一种测量范围。(注:开关设置只有在重新上电
后才能生效)
DIP拨码开关的具体设置请参照《S7-200系统手册》。
输入阻抗与连接有关：电压测量时，输入是高阻抗为10MOhm；电流测量时，
需要将Rx和x短接，阻抗降到250Ohm。
下列各图是各种传感器连接到S7-200模拟量输入模块的示例：
1.四线制－外供电－电流型信号接线2.二线制－电流测量接线
图中的L+和M属于为模拟量模块供电的CPU传感器电源。如果使用其他外接电
源，只要用相应电源的输出端取代上图中的L+和M，而且要使其M和为模块供
电的M连接起来，如图3。
图3.三线制电流信号测量接线图4.四线制电压信号测量
为了防止模拟量模块因短路而损坏，可以在传感器回路中串入一个750Ohm电

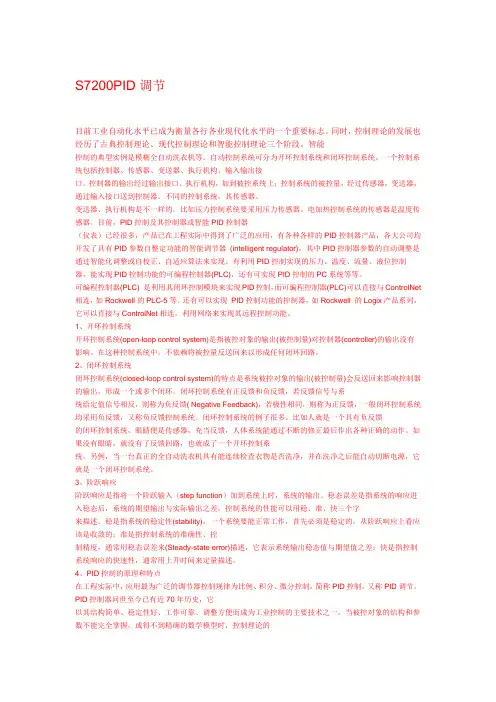

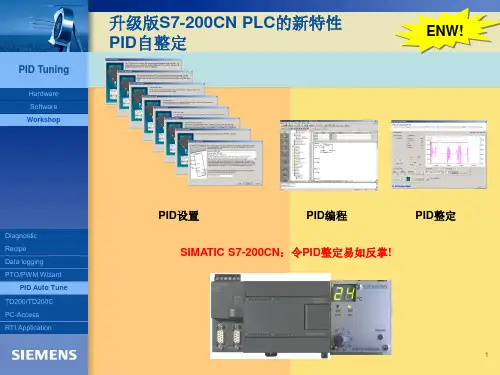

S7200PID调节
目前工业自动化水平已成为衡量各行各业现代化水平的一个重要标志。同时，控制理论的发展也经历了古典控制理论、现代控制理论和智能控制理论三个阶段。智能
控制的典型实例是模糊全自动洗衣机等。自动控制系统可分为开环控制系统和闭环控制系统。一个控制系统包括控制器、传感器、变送器、执行机构、输入输出接
口。控制器的输出经过输出接口、执行机构，加到被控系统上；控制系统的被控量，经过传感器，变送器，通过输入接口送到控制器。不同的控制系统，其传感器、
变送器、执行机构是不一样的。比如压力控制系统要采用压力传感器。电加热控制系统的传感器是温度传感器。目前，PID控制及其控制器或智能PID控制器
（仪表）已经很多，产品已在工程实际中得到了广泛的应用，有各种各样的PID控制器产品，各大公司均开发了具有PID参数自整定功能的智能调节器 (intelligent regulator)，其中PID控制器参数的自动调整是通过智能化调整或自校正、自适应算法来实现。有利用PID控制实现的压力、温度、流量、液位控制
器，能实现PID控制功能的可编程控制器(PLC)，还有可实现PID控制的PC系统等等。
可编程控制器(PLC) 是利用其闭环控制模块来实现PID控制，而可编程控制器(PLC)可以直接与ControlNet相连，如Rockwell的PLC-5等。还有可以实现 PID控制功能的控制器，如Rockwell 的Logix产品系列，它可以直接与ControlNet相连，利用网络来实现其远程控制功能。
1、开环控制系统
开环控制系统(open-loop control system)是指被控对象的输出(被控制量)对控制器(controller)的输出没有影响。在这种控制系统中，不依赖将被控量反送回来以形成任何闭环回路。
2、闭环控制系统
闭环控制系统(closed-loop control system)的特点是系统被控对象的输出(被控制量)会反送回来影响控制器的输出，形成一个或多个闭环。闭环控制系统有正反馈和负反馈，若反馈信号与系
