工艺管道施工质量常见疑难问题及解决方案

工艺管道施工常见问题及处理

摘要：石油化工行业工艺管道施工过程中，由于所焊接管道输送的物料大部分都是高温高压、易燃易爆、有毒有害的物质，对环境及人身都有极大危害，所以工艺管道施工质量是施工过程中的重中之重。但是，在我们现场施工过程中，因为受到各方面的原因，出现很多问题，有些施工过程中的问题如果不能及时解决，会给以后生产带来安全隐患。所以，我们必须严格对现场施工进行管控，及时解决过程中的问题。

关键词：工艺管道；现场施工；施工管理

工艺管道现场施工涉及到了多个单位以及部门——建设单位、设计单位、监理单位、施工单位（施工队伍），在各个部门的协调配合中可能会出现很多的问题，根据现场施工经验，把工艺管道施工工程中经常遇到的问题做总结，并提出解决方法。

1 工艺管道施工流程

1.1熟悉图纸：图纸包括设备管口方位图、管道流程图、管道平面布置图、管道轴测图等；

1.2图纸会审：参加建设单位组织的包括建设单位、设计单位、监理单位、施工单位参加的设计交底及图纸会审；

1.3管道轴测图信息标注：标注内容包括焊口形式、焊口号等；

1.4材料统计：根据管道轴测图做出管道施工所需要的主材，包括管支架的材料；

1.5编制施工方案：编制管道施工方案、无损检测施工方案、热处理施工方案、除锈防腐施工方案、管道施压方案等；

1.6技术交底：对施工人员进行技术安全交底；

1.7试压包绘制：根据管道流程图进行试压包绘制；

1.8现场管控：在工艺管道预制、安装、试压、无损检测、防腐过程中进行管控；

1.9交工资料。

2 工艺管道施工准备工作中常见问题

工艺管道施工准备工作中可能出现最大的问题就是信息上传下达的通畅。在现场施工过程中，涉及到建设单位、设计单位、监理单位、施工单位，在每个单位中又分有很多部门，以施工单位为例，现场施工涉及工程部、材料供应部、经营管理部等。信息的通畅是确保现场顺利施工的前提条件。在图纸会审中，设计单位会向各单位介绍设计依据、注意事项等重要信息，各单位应详细记录并就图纸中出现的疑问进行解决，并做好会议纪要备忘。就施工单位而言，应将设计交底的详细记录印发各个部室，最重要的是要在向施工班组做详细的交底。在施工过程中，现场可能出现图纸与现场相冲突的情况，遇到这种情况施工单位不可以自主决定修改方案，需以书面形式反映到监理单位，监理单位上传到建设单位和设计单位，设计单位进行现场确认后做出修改意见，并以书面形式答复监理单位和施工单位。为了上传下达的书面材料有可追溯性，应该建立有效的质量管理体系，确保信息的通畅。

管道施工中的常见问题及解决对策分析

引言：

在城市建设和工业发展过程中，管道是不可或缺的基础设施之一。然而，在管道建设过程中常常会遇到各种问题，如施工难度大、安全风险高、材料损耗等。本文将就管道施工过程中遇到的一些常见问题进行分析，并提出相应的解决对策，以期帮助相关从业者更好地完成工作。

第一部分：材料选取与管理

1. 问题描述：在管道施工中，选择合适的材料是至关重要的。然而，有时候由于预算限制或其他原因，可能会导致选用低质量的材料，从而影响了施工后的使用寿命。

解决对策：首先，应充分认识到材料选择的重要性，并尽可能选择信誉良好、经过测试认证的供应商。其次，在采购前应对材料进行严格把关，从外观质量、物理性能指标等多个方面进行检测评估。最后，在施工现场加强材料管理，避免出现被损坏、被污染等情况。

2. 问题描述：在长距离管道施工中，可能会出现各种材料的连接问题，如焊接技术不合格、接头漏水等。

解决对策：为了确保管道的质量和安全性，首先应加强对焊工的培训和监督，提高其焊接技术水平。同时，在施工前需要认真检查管道连接处的预处理是否符合要求，并做好相关质量记录。在施工过程中，应注意焊接温度、角度和时间等参数的控制，并进行必要的非破坏性检测，以及时发现并修复接头漏水等问题。

第二部分：施工管理与作业安全

1. 问题描述：管道施工常涉及到交叉、穿越或整体经过已有线缆、管线等情况，这就需要对周围环境进行综合考虑。 解决对策：在施工前应充分了解周边地下设施信息，并与相关单位协调沟通。利用现代科技手段（如地下雷达）对地下情况进行勘察，并制定相应的管控方案。同时，在实际作业过程中需严格按照规范操作，并加强现场监控，确保不会产生意外破坏。

2. 问题描述：管道施工中可能会遇到地下土质复杂、地表沉降等问题，这对施工进度和施工质量产生了影响。

解决对策：首先，需进行充分的勘察研究，了解地下土质情况，并制定相应的基础处理方案。其次，在施工过程中应加强现场监测，并根据数据情况进行及时调整和处理。此外，可以采用加固措施，如灌浆、钢筋网等，增强地面承载能力，降低沉降风险。

管道常见施工质量问题及解决方法

问题一：管道连接不严密

管道连接不严密是一种常见的施工质量问题。不严密的管道连接可能导致泄漏和压力损失。

解决方法：

- 检查管道连接点是否正确安装。

- 使用适当的密封材料，如密封胶带或密封胶圈。

- 进行正常工作压力下的压力测试，以确保连接点的密封性。

问题二：管道弯曲度不合规范要求

管道的弯曲度不符合规范要求可能会影响管道的流体传输效率和使用寿命。

解决方法：

- 严格按照规范要求进行管道的弯曲。

- 使用合适的工具和技术，确保管道弯曲度的准确性。

- 进行管道弯曲度的检测和记录，以确保符合规范要求。

问题三：管道内壁光滑度不达标

管道内壁光滑度不达标可能会导致流体传输时的阻力增大。

解决方法：

- 使用合适的材料和工艺，确保管道内壁的光滑度。

- 定期清洁并维护管道内壁，以保持其光滑度。

- 进行管道内壁光滑度的测试和记录，以确保其达到规范要求。

问题四：管道支架不稳固

管道支架不稳固可能会导致管道的漂移和振动，进而影响管道的安全性和使用寿命。

解决方法：

- 使用合适的支架材料和安装方法，确保管道支架稳固可靠。

- 定期检查和维护管道支架，及时修复或更换受损的支架。

- 进行管道支架的静载试验，以确保其满足规范要求。

问题五：管道标志不清晰

管道标志不清晰可能会造成工作人员操作的困惑和错误，增加事故的风险。

解决方法：

- 在管道上明确标注管道的名称、流体类型和流向等信息。

- 使用标志牌、涂料或醒目的贴纸等方式进行管道标志。

- 定期检查和维护管道标志，确保其清晰可辨，如有损坏及时修复或更换。

问题六：管道防腐层不完整

管道防腐层不完整可能会导致管道的腐蚀和锈蚀，降低管道的使用寿命。

解决方法：

- 使用合适的防腐材料和工艺，确保管道防腐层的完整性。

- 定期检查和维护管道防腐层，及时修复或补充不完整的部分。

- 进行管道防腐层的检测和记录，以确保其符合规范要求。

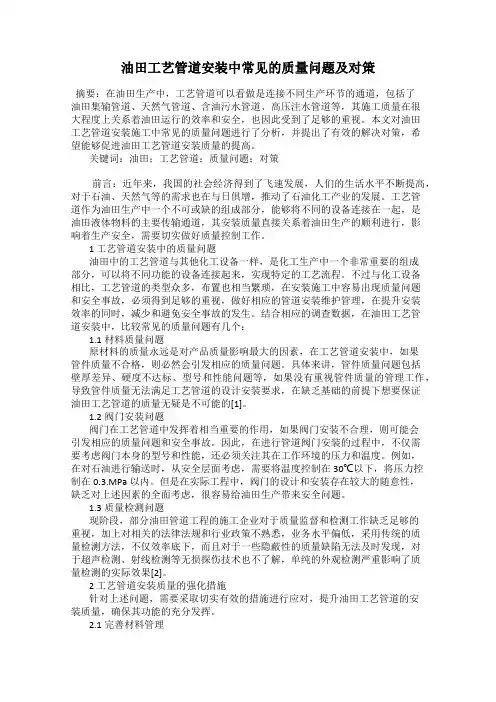

油田工艺管道安装中常见的质量问题及对策

摘要：在油田生产中，工艺管道可以看做是连接不同生产环节的通道，包括了油田集输管道、天然气管道、含油污水管道、高压注水管道等，其施工质量在很大程度上关系着油田运行的效率和安全，也因此受到了足够的重视。本文对油田工艺管道安装施工中常见的质量问题进行了分析，并提出了有效的解决对策，希望能够促进油田工艺管道安装质量的提高。

关键词：油田；工艺管道；质量问题；对策

前言：近年来，我国的社会经济得到了飞速发展，人们的生活水平不断提高，对于石油、天然气等的需求也在与日俱增，推动了石油化工产业的发展。工艺管道作为油田生产中一个不可或缺的组成部分，能够将不同的设备连接在一起，是油田液体物料的主要传输通道，其安装质量直接关系着油田生产的顺利进行，影响着生产安全，需要切实做好质量控制工作。

1 工艺管道安装中的质量问题

油田中的工艺管道与其他化工设备一样，是化工生产中一个非常重要的组成部分，可以将不同功能的设备连接起来，实现特定的工艺流程。不过与化工设备相比，工艺管道的类型众多，布置也相当繁琐，在安装施工中容易出现质量问题和安全事故，必须得到足够的重视，做好相应的管道安装维护管理，在提升安装效率的同时，减少和避免安全事故的发生。结合相应的调查数据，在油田工艺管道安装中，比较常见的质量问题有几个：

1.1材料质量问题

原材料的质量永远是对产品质量影响最大的因素，在工艺管道安装中，如果管件质量不合格，则必然会引发相应的质量问题。具体来讲，管件质量问题包括壁厚差异、硬度不达标、型号和性能问题等，如果没有重视管件质量的管理工作，导致管件质量无法满足工艺管道的设计安装要求，在缺乏基础的前提下想要保证油田工艺管道的质量无疑是不可能的[1]。

1.2阀门安装问题

阀门在工艺管道中发挥着相当重要的作用，如果阀门安装不合理，则可能会引发相应的质量问题和安全事故。因此，在进行管道阀门安装的过程中，不仅需要考虑阀门本身的型号和性能，还必须关注其在工作环境的压力和温度。例如，在对石油进行输送时，从安全层面考虑，需要将温度控制在30℃以下，将压力控制在0.3.MPa以内。但是在实际工程中，阀门的设计和安装存在较大的随意性，缺乏对上述因素的全面考虑，很容易给油田生产带来安全问题。
