磁力锁使用说明书

F7 安装指南和用户手册

版本：3.1 日期：2009年 11 月

内容介绍 本文档主要介绍了 F7的安装注意事项及连线方法。

重要申明 首先感谢您选择我公司的产品。在使用前，请您仔细阅读本产 品的说明书。 以避免设备受到不必要的损害！ 本公司提醒您正确使用， 将得到良好的使用效果和验证速度。 非经我公司书面同意，任何单位和个人不得擅自摘抄、复制本 手册内容的部分或全部，并不得以任何形式传播。 本手册中描述的产品中，可能包含我公司及其可能存在的许可 人享有版权的软件，除非获得相关权利人的许可，否则，任何人不 能以任何形式对前述软件进行复制、分发、修改、摘录、反编译、 反汇编、解密、反向工程、出租、转让、分许可以及其他侵权软件 版权的行为，但是适用法禁止此类限制的除外。

由于产品的不断更新， 我公司不能承诺实际产品与 该资料一致， 同时也不承担由于实际技术参数与本资 料不符所导致的任何争议，任何改动恕不提前通知。

F7安装指南V3.1

I 目录 1.安装准备..............................................................................................1 1.1 安装注意事项...........................................................................1 1.2 操作面板概览...........................................................................4 1.3 包装组件...................................................................................5 1.4 其它配件...................................................................................7 2.系统结构..............................................................................................8 2.1 系统安装示意图.......................................................................8 2.2 通讯连接示意图.......................................................................9 3.安装....................................................................................................10 3.1 固定后盖板.............................................................................10 3.2 连接外围设备........................................................................11 3.2.1 门磁连接线.................................................................12 3.2.2 出门开关连接线.........................................................12 3.2.3 报警器连接线..............................................................12 3.2.4 门铃连接线..................................................................12 3.2.5 门锁连接线..................................................................14 3.2.6 以太网连接线..............................................................18 3.2.7 RS232 连接线..............................................................20 3.2.8 RS485 连接线..............................................................21 3.2.9 Wiegand输出连接线...................................................22 3.2.10 电源连接线................................................................23 3.3 固定指纹机.............................................................................24 4.安装后的检查....................................................................................25 5.其它....................................................................................................26 5.1 复位键.....................................................................................26 5.2 防拆开关................................................................................26 6.故障诊断及排除................................................................................27

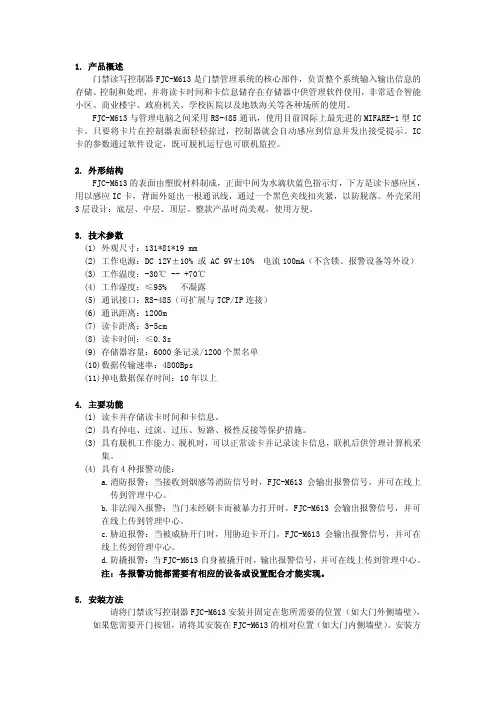

1. 产品概述

门禁读写控制器FJC-M613是门禁管理系统的核心部件，负责整个系统输入输出信息的

存储、控制和处理，并将读卡时间和卡信息储存在存储器中供管理软件使用，非常适合智能

小区、商业楼宇、政府机关、学校医院以及地铁海关等各种场所的使用。

FJC-M613与管理电脑之间采用RS-485通讯，使用目前国际上最先进的MIFARE-1型IC

卡。只要将卡片在控制器表面轻轻掠过，控制器就会自动感应到信息并发出接受提示。IC

卡的参数通过软件设定，既可脱机运行也可联机监控。

2. 外形结构

FJC-M613的表面由塑胶材料制成，正面中间为水滴状蓝色指示灯，下方是读卡感应区，

用以感应IC卡，背面外延出一根通讯线，通过一个黑色夹线扣夹紧，以防脱落。外壳采用

3层设计：底层、中层、顶层。整款产品时尚美观，使用方便。

3. 技术参数

(1) 外观尺寸：131*81*19 mm

(2) 工作电源：DC 12V±10% 或 AC 9V±10% 电流100mA（不含锁、报警设备等外设）

(3) 工作温度：-30℃ -- +70℃

(4) 工作湿度：≤95% 不凝露

(5) 通讯接口：RS-485（可扩展与TCP/IP连接）

(6) 通讯距离：1200m

(7) 读卡距离：3-5cm

(8) 读卡时间：≤0.3s

(9) 存储器容量：6000条记录/1200个黑名单

(10)数据传输速率：4800Bps

(11)掉电数据保存时间：10年以上

4. 主要功能

(1) 读卡并存储读卡时间和卡信息。

(2) 具有掉电、过流、过压、短路、极性反接等保护措施。

(3) 具有脱机工作能力。脱机时，可以正常读卡并记录读卡信息，联机后供管理计算机采

集。

(4) 具有4种报警功能：

a.消防报警：当接收到烟感等消防信号时，FJC-M613会输出报警信号，并可在线上

传到管理中心。

b.非法闯入报警：当门未经刷卡而被暴力打开时，FJC-M613会输出报警信号，并可

.

. 目 录

一 系统概述………………………………………01

二 系统操作………………………………………04

三 系统编程………………………………………09

四 系统配置及选材………………………………19

五 系统原理图……………………………………21

六 系统连线示意图………………………………25

七 安装调试………………………………………29

八 系统各部件的安装说明………………………31

九 其它事项………………………………………31

备注：本手册中所提及的终端设备（门口机、分机、管理机、围墙机），除特别说明外，主要是以可视系统AB-6A-402的设备为主。 .

. 一、系统概述

AB-6A-402楼宇对讲系统是采用单片机微电脑控制技术，数位总线传输技术而设计的小区联网可视对讲系统。系统数据传输距离可达5000米（需加中继器），防雷抗干扰，可实现大型小区的系统联网。AB-6A-401楼宇对讲系统是非可视系统，除无视频外，其余性能与AB-6A-402系统相同。两种系统主要适用于高楼大厦房型。

整个系统由门口主机(带联网功能)、室内分机、信号隔离器、主机电源、管理中心、管理中心电源、多门选择器、围墙机、信号中继器以及联网信号切换器等设备构成。（见下表）

产品名称 产品型号 主要功能特点

门口主机 AB-402D 高亮度键盘背景灯；最大容量可达999999户；6位数码显示各种提示信息；彩色/黑白CCD摄像头，具有红外夜视功能；超强联网功能，同所有联网型主机联网；密码开锁，感应卡开锁，遥控开锁；兼容非可视分机。

室内分机 AB-402M 4寸CRT显象管/4寸、5寸、5.6寸彩色液晶屏；与管理中心双向对讲，可遥控开锁，监视门口机；紧急求助功能。

信号隔离器 AB-402A/B 抗干扰性强，户户故障隔离，带视频分配。适用于每层2、4、6、8户。402A为非免提隔离器。402B为免提隔离器。

电磁锁安装使用说明书

欢迎使用电磁锁系列产品,为保护您的权益不受损害,使用前请详细阅读本产品安装使用说明书,如有疑问可直接向经销处咨询。

电磁锁是针对楼宇门禁防盗门用机械锁开门、关门噪声大，遭遇火灾或突发事故难以及时开门等缺点而开发的新型锁具。本锁还可装上信息反馈开关，配合门禁系统软件，可在室内外远距离监控门的开门状态和闭门状态。

一、 结构与原理

本系列电磁锁由锁体、吸板及控制盒等部件组成，采用钥匙开锁或旋钮（按钮）开锁。开锁时，由于机械锁触发开锁开关，使电磁锁断电，电磁吸力消除，门即可打开。开门后延时关门间5～20秒钟后上锁，延时时间可以通过控制盒里面的电位器进行调节。

二、 型号说明

□ □ □ □ 功能：带指示灯用“D” 带延时用“X” 带信号反馈用“F”

安装型式：明装型式用“M” 嵌入式用“Q”

设计级别，用三位阿拉伯数字表示，如：180、280、320

电磁锁型号

三、 技术参数

各型号技术参数

型号 额定电压 额定电流 额定功率

420M/Q DC12V ≤500mA ≤6W

320M/Q DC12V ≤500mA ≤6W

280M/Q DC12V ≤500mA ≤6W

180M/Q DC12V ≤500mA ≤6W

■复位时间：3～40秒可任意调节；

■使用湿度范围：-40～+70℃

■双联型电磁锁安装尺寸及电器数据（除电压外）是单联型的2倍；

■电源电压充许偏差范围+10%能正常使用。

四、电磁锁型号、规格及安装孔位尺寸：

1、嵌入式电磁锁（单位：mm）

型号 Model A B C D E F

180Q 170 190 16 32 143 22

280Q 238 258 25 42 202 27

320Q 232 252 35 50．2 196．5 29

420Q 244 265 35 56 208．5 35

2、明装式电磁锁（单位：mm）
