真空热压机工作原理

覆铜板真空层压机工作原理及覆铜板层压机真 覆铜板生产用层压机均为多开口形

式以提高单机生产能力。较小型的有十来个开口大型的有高达四十几个开口。层压

机热压板面积多数都采用略大于单张产品面积。大型的有可生产两张产品面积甚至可生产三张产品面积。多数层压机采用液压缸在机架下方的“上顶式”层压方式。压

缸有单缸、双缸、四缸、六缸甚至八缸。也有少数压机液压缸在机架上部的“下压式”

层压方式这种形式只用在小型压机。也有一些大型压机液压机构在机架上部但液压

过程是采用“上拉式”将压机最下层底盘由四根液压柱往上提拉其压制过程和“上顶

式”相同。层压机的框架小型压机多数用四根立柱作支撑。大型压机则多为框架式结构特别是真空压机更需采用框架式结构才能做成密闭式。“下压式”及“提拉式”层压

机优点是设备安装时不需挖地坑来安放液压缸设备安装比较简单、快捷。对于单缸

和多缸液压缸特性比较采用单缸要达到相同吨位压力缸体的直径必须做得很大且精

度较高机械加工难度相应加大采用多缸要达到相同吨位压力则缸体直径可以做得比

较小机械加工较容易。采用单液压缸压力分布均匀性较好调节采用多液压缸要使每个缸出力完全相同较难调节。 早期液压机都是非真空式的因此吨位压力都设计得比

较高以适应层压产品性能要求。随着对覆铜板性能要求逐步提高出现真空层压技术

和真空层压机。 1.真空层压机 覆铜板热压成型压力越大产品内应力也越大导致产

品翘曲度也较大热压过程中流胶偏多也影响产品诸多性能。真空层压法的出现使产

品成型压力大大降低。真空层压法分抽压法及舱压法。真空抽压法真空抽压法有逐层抽压法和真空袋法这都是早期做法现多为真空室抽压法 .1.逐层抽压法将托板及

盖板加大在叠合后在托板与盖板之间放入耐热有弹性密封材料留有抽气口将其送入

压机以后边对其抽真空同时升温升压进行层压。 2.真空袋法将每一叠合套上耐热耐

压袋留有抽气口然后将其推入压机中对其抽真空同进升温升压进行层压。采用真空

袋法优点是原来工模具都不用改变操作过程比较简单. 3.真空室抽压法由于上述两种操作都比较烦琐所以出现了将整台压机四周密闭留门作进出物料及设备维修用的

真空机组原理

真空机组是一种用于制造真空环境的设备，它在许多工业领域都有着广泛的应用，包括化工、医药、电子、航空航天等领域。真空机组的原理是通过机械、物理或化学方法将容器内的气体抽出，从而达到一定的真空度。在本文中，我们将深入探讨真空机组的原理及其应用。

首先，真空机组的原理可以分为机械泵和分子泵两种类型。机械泵是利用旋转叶轮或活塞运动，通过增加气体分子的动能来将气体抽出容器，其工作原理类似于水泵。而分子泵则是通过高速旋转的转子将气体分子抛出容器，从而实现真空抽取。这两种原理可以相互结合，以实现更高的真空度和抽取速度。

其次，真空机组的应用范围非常广泛。在化工领域，真空机组常常用于化学反应器、蒸馏塔等设备中，用于调节反应器内的压力和温度，提高反应效率。在医药领域，真空机组则常用于制药过程中的干燥、蒸馏、浓缩等工艺，确保药品质量和生产效率。在电子领域，真空机组则常用于真空蒸镀、真空包装等工艺，保证电子产品的质量和性能。在航空航天领域，真空机组则常用于航天器的真空测试、推进系统的排气等工艺，确保航天器的安全和可靠性。

最后，真空机组的发展趋势是朝着高真空度、高抽取速度、低能耗和智能化方向发展。随着科技的不断进步，真空机组的抽取速度和真空度将会不断提高，能耗将会不断降低，智能化程度将会不断提高，从而更好地满足各种工业领域对真空环境的需求。

总之，真空机组作为一种重要的真空设备，在工业生产中有着广泛的应用。通过了解其原理和应用，我们可以更好地理解其在工业领域中的重要性，并且可以更好地应用于实际生产中，提高生产效率，保证产品质量，推动工业的发展。希望本文对大家有所帮助，谢谢阅读！

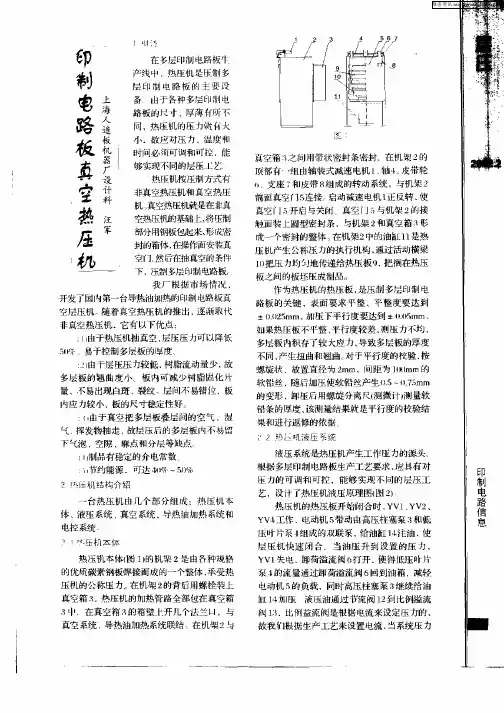

１　遗　在多层印制电路板叶ｉ　产线中　热压机是压制多　层目１制电路板的主要没　备　由于各种多层曰１制电　路板的尺寸、厚薄有所不　同，热压机的压力就有大　小．故应对压力、温度和　时间必须可调和可控，能　修实现不同的层压Ｊ二艺　热压机按压制方式有　非真空热压机和真空热压　机。真空热压机就是在非真　空热压机的基础上，将匿制　部分用钢板包起来，形成密　封的箱体，在操作面安装真　空门。然后在抽真空的条件　下，压制多层印制电路板　我厂根据市场情况，　开发了国内第一台导热油加热的印制电路板真　空层压机　随着真空热压机的推出，逐渐取代　非真空热压机．它有以下优点：　、Ｉ、由于热压机抽真空，层压压力可以降低　５０％。易于控制多层板的厚度　．！）由于层压压力较低，树脂流动量少，故　多层板的翘曲度小　板内可减少树脂崮化片　量，不易出现白斑、裂纹，层间不易错位，板　内应力较小，板的尺寸稳定性好。　｛－由于真空把多层板叠层问的空气、湿　气、挥发物抽走，故层压后的多层板内不易留　下气泡、空隙、麻点和分层等缺点　：Ｉ）制品有稳定的介电常数。　１节约能源，可达４（１％～５０％　２热匪机结构介绍　＿－台热压机由几个部分组成：热压机本　体、液压系统、真空系统、导热油　【『热系统和　电控系统一　２　１燕压机本体　热压机本体（例１）的机架２是由各种规格　的优质碳素钢板焊接而成的一个整体　承受热　压机的公称压力。在机架２的背后用螺栓装上　真空箱３，热压机的加热管路全部包在真空箱　３　Ｉｌ【在真空箱３的箱壁　开几个法兰ｕ，与　真空系统．导热油加热系统联结：在机架２与　真空箱：ｊ之间用带状密封条密封　在机架２的　顶部有氆ｌ由轴装式减速电机ｌ、轴４、皮带轮　６、支座７和皮带８组成的转动系统，与机架２　前面真空ｆ１５连接　启动减速电机ｌ正反转，使　真空ｆ　Ｊ　５开启与关　真空门５与机架２的接　触面装上圆型密封条，与机架２和真空箱引酷　成一个密封的整体。在机架２中的油缸ｌｌ是热　压机产生公称压力的执行机构，通过活动横梁　ｌ（）把压力均匀地传递给热压板９，把搁在热压　板之问的板坯压成制品。　作为热压机的热压板，是压制多层印制电　路板的关键、表面要求平整，平整度要达到　４－（）０２５ｍｍ，加压下平行度要达到±ｆ）．０５ｒａｍ　如果热压板不平整、平行度较差，则压力不均，　多层板内积存了较大应力，导致多层板的厚度　不同，产生扭曲和翘曲。对于平行度的校验，按　螺旋状，放置直径为２ｒａｍ，间距为ｌＯＯｍｍ的　软钳丝，随后加压使软铅丝产生０　５～０　７５ｒａｍ　的变形，卸压后用螺旋分离尺（测微计）测量软　铅条的厚度，该测量结果就是平行度的校验结　果和进行返修的依据。　２　２热压矶液压系统　液压系统是热压机产生工作压力的源头　根据多层印制电路板生产工艺要求，应具有对　压力的可凋和可控，能够实现不同的层压工　艺，设计了热压机液压原理图（图２）　热压机的热压板开始闭合时，ＹＶ］　ＹＶ２、　ＹＶ４工作．电动机ｓ带动由高压柱塞泵３和低　压叶片泵４组成的双联泵，给油缸１４注油　使　层压机快速闭合。当油压升到设置的压力．　ＹＶ１失电，卸荷溢流阀６打开，使得低压叶片　泵４的流量通过卸荷溢流阀６回到油箱，减轻　电动机５的负载，同时高压柱塞泵３继续给油　缸ｌ４加压　液压油通过节流阀ｌ２到比例溢流　ｌ３，比例益流阀是根据电流来设定压力的，　故我们根据生产工艺来没置电流，当系统压力　＿　．．　上海人造板机器厂设计科　汪军　～　印刳电路板真室熬压机一　维普资讯 匿２　低于设定压力时，比例溢流阀】３的阀口自动关　小，使系统压力升高．．当系统压力高于没定压　力时，比例溢流阀ｌ３的阀１４自动开大．使系统　压力降低．使系统压力恒定在允许的范围内～　溢流阀７和９是安全阀，倮护整个系统．事先　压力已设置好。系统压力信息采集由压力传感　器】ｌ来采集、反馈　热压机要开启下降时．给ＹＶ４的没置电流　按照曲线漫漫降低到【１，使系统压力慢慢卸荷．　压力降低到ＩＪ　ＹＶ４失电　ＹＶ３工作．液控单　向阀ｌ０打开　油缸ｌ４中的液压油回到油箱１　里．热压机的热压板一层层打开　２　３热压机真空系统　压制印制电路板的环境不同，ｉ＿ｊ　品质量　的影响是非常大的　对压制高柏的印制电路　板．如电脑主板、移动电活的主板等、压制环　境最好是真空．能够明显提高产品的质量　在前面热压机本体中．介绍真窄密封腔的　形成　当真空密封腔的体积一定后　就该选择　何种型号的真空泵．满足在一定的时间ｌ　密　封的真空Ｊ蔓达到生产工艺所要求的真空度．在　这行业中．真空度达到３（】～ｌＯｍｍＨｇ　根据下　列公式计算：　ｔ＝２　３Ｋ　ＶＩＮ（Ｐ￣－Ｐ”）／（Ｐ－Ｐ．，）ｌ／Ｓｎ　ｔ一抽气时问（秒）　ｓ　一泵的名义抽速（升／秒１　Ｖ一密封腔体积（升）　Ｐ一经ｔ时问抽气后的压强ｒｍｍＨ２】　一密封腔的极限压强（ｍｍＨｇ］　Ｐｉ一密封腔开始抽气的压强（ｔｏｒａＨ．ｅ）　通　常Ｂ＝　“ＪｍｍＨｇ　Ｋ　一修正系数。通常Ｋ一１　ｊ　真空系统原理图（图Ｉ｛１　真空ｆ　ｊ关闭　，启　图３　动真空泵１．把密封腔的气体．通过过滤器２，　经真空泵１排到室外，密封腔内逐渐形成真　空，真空压力由真空压力传感器４来控制　当　生产周期完毕．密封腔内的真空需要释放，打　开挡板阀３，大气经消声器ｓ、过滤器２，给密　封腔冲气．腔内压力与腔外压力相同时．打开　真空门　２　４热压机导热油加热系统　热压机的加热方式有电加热、蒸汽加热和　导热油加热三种方式电　Ｕ热的温差较大，蒸　板有±　℃　而热导热　油加热方式每块热压板的温差可控制在±ｌ℃一　导热油加热系统是热压机的重要组成部　分．绐热压机中的热压板提供热能　导热油是　一种清洁的能源，不污染环境．还可以重复循　环使用，降低成本．．　导热油加热系统工作原理图如图４　系统　开始加热，１号调节阀打开，三通涧Ａ—Ｂ工　作　热油通过热油泵、１号问节阀、三通阀刚　到热油炉。系统给热压板的加温速度．由温度　控制仪表ＴＩＣ来控制１号调节阀的阀Ｌ】开启大　小。控制升稳速度，多余的热油通过旁路回到　热油炉。系统开始降温时　１号调节阔关闭　２号调节阀打开　三通阀Ａ—Ｃ工作．冷油通　过冷油泵、２号调节阀、兰通阀、水冷换热器　回到冷油储罐．热压板的降温速度。油温度控　制仪表ＴＩＣ来控制２号调节阀的闷［Ｊ开启大　小．控制降温速度，多余的冷油通过旁路凹到　冷油储罐：　图４　

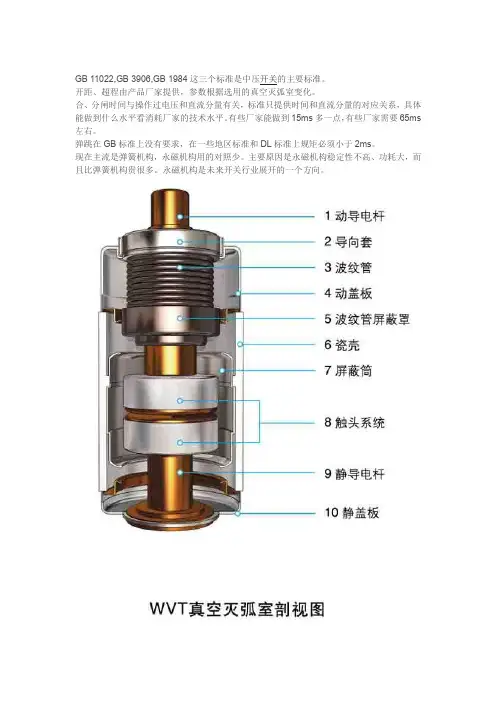

GB 11022,GB 3906,GB 1984这三个标准是中压开关的主要标准。

开距、超程由产品厂家提供，参数根据选用的真空灭弧室变化。

合、分闸时间与操作过电压和直流分量有关，标准只提供时间和直流分量的对应关系，具体能做到什么水平看消耗厂家的技术水平。有些厂家能做到15ms多一点，有些厂家需要65ms左右。

弹跳在GB标准上没有要求，在一些地区标准和DL标准上规矩必须小于2ms。

现在主流是弹簧机构，永磁机构用的对照少。主要原因是永磁机构稳定性不高、功耗大，而且比弹簧机构贵很多。永磁机构是未来开关行业展开的一个方向。

10kv户外柱式真空断路器过流保护如何调试?

两种方式，一种配合开关的合分，通过模拟二次电流输入断路器的保护测控装置，判断保护行为是否正常；二是配合断路器合分，通过大电流装置给一次回路加电流，判断保护行为是否正常。

10KV线路中真空断路器的参数怎么设定？

10KV线路中真空断路器的参数如何设定？整定电流，速段延时，合闸延时,在综保里设置，由于综保各种各样，所以设置也不一样，可以参照说明书设置。

10kv真空断路器直流电阻逾越规矩值怎么处理?

反复多操作，试个20次，由于触头暂时不动可以氧化，多操作几次可以可以把氧化层磨掉；然后操作完后等一段时间，待触头冷却后再进行测量，由于反复的操作由于摩擦会让触头发热，温度下降电阻会增加。如果仍然超了只有找厂家返厂了。不过你可以计算你带的负荷电流是不是远低于断路器允许负荷电流，如果是这样，电阻超一点还是可以运行的。。
