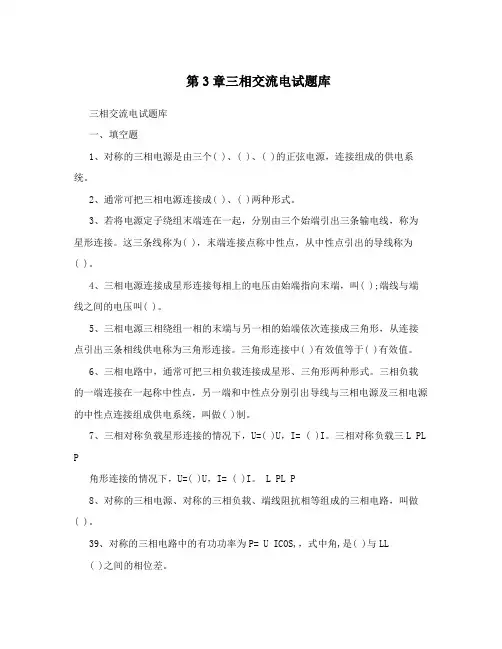

第3章三相交流电试题库
三相交流电试题库
一、填空题
1、对称的三相电源是由三个( )、( )、( )的正弦电源，连接组成的供电系统。
2、通常可把三相电源连接成( )、( )两种形式。
3、若将电源定子绕组末端连在一起，分别由三个始端引出三条输电线，称为星形连接。这三条线称为( )，末端连接点称中性点，从中性点引出的导线称为( )。
4、三相电源连接成星形连接每相上的电压由始端指向末端，叫( );端线与端线之间的电压叫( )。
5、三相电源三相绕组一相的末端与另一相的始端依次连接成三角形，从连接点引出三条相线供电称为三角形连接。三角形连接中( )有效值等于( )有效值。
6、三相电路中，通常可把三相负载连接成星形、三角形两种形式。三相负载的一端连接在一起称中性点，另一端和中性点分别引出导线与三相电源及三相电源的中性点连接组成供电系统，叫做( )制。
7、三相对称负载星形连接的情况下，U=( )U，I= ( )I。三相对称负载三L PL
P
角形连接的情况下，U=( )U，I= ( )I。 L PL P
8、对称的三相电源、对称的三相负载、端线阻抗相等组成的三相电路，叫做( )。
39、对称的三相电路中的有功功率为P= U ICOS,，式中角,是( )与LL
( )之间的相位差。 10、三相对称负载星形连接的情况下，若U=380V，则U=( )V。 L P
0 答案:1、频率相同、振幅相同、初相依次相差120
2、星形、三角形 3、相线或端线、中线或零线
4、相电压、线电压 5、线电压、相电压
336、三相四线 7、、1 、1、 8、三相对称电路
9、相电压、相电流 10、220
二、判断题
0 1、对称的三相电源是由振幅相同、初相依次相差120的正弦电源，连接组成的供电系统。( 错 )
2、三相电源三角形连接中线电压有效值等于相电压有效值。( 对 )
3、对称的三相电源、对称的三相负载、端线阻抗相等组成的三相电路，叫做三相对称电路。( 对 )

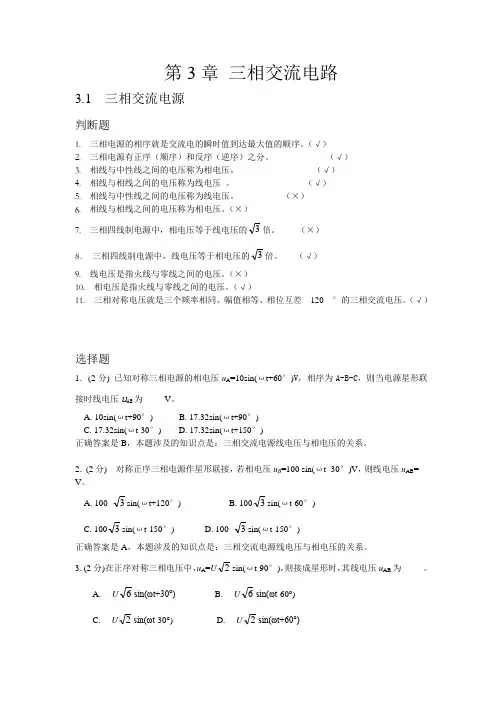

第3章 三相交流电路
3.1 三相交流电源
判断题
1. 三相电源的相序就是交流电的瞬时值到达最大值的顺序。（√）
2. 三相电源有正序（顺序）和反序（逆序）之分。 （√）
3. 相线与中性线之间的电压称为相电压。 （√）
4. 相线与相线之间的电压称为线电压 。 （√）
5. 相线与中性线之间的电压称为线电压。 （×）
6. 相线与相线之间的电压称为相电压。（×）
7. 三相四线制电源中，相电压等于线电压的3倍。
（×）
8．
三相四线制电源中，线电压等于相电压的3倍。 （√）
9. 线电压是指火线与零线之间的电压。（×）
10. 相电压是指火线与零线之间的电压。（√）
11. 三相对称电压就是三个频率相同、幅值相等、相位互差 120 °的三相交流电压。（√）
选择题
1．(2分) 已知对称三相电源的相电压uA=10sin(ωt+60°)V，相序为A-B-C，则当电源星形联接时线电压uAB为_____V。
A. 10sin(ωt+90°) B. 17.32sin(ωt+90°)
C. 17.32sin(ωt-30°) D. 17.32sin(ωt+150°)
正确答案是B，本题涉及的知识点是：三相交流电源线电压与相电压的关系。
2．(2分) 对称正序三相电源作星形联接，若相电压uB=100 sin(ωt- 30°)V，则线电压uAB=__
V。
A. 100 3sin(ωt+120°) B. 1003sin(ωt-60°)
C. 1003sin(ωt-150°) D. 100 3sin(ωt-150°)
正确答案是A，本题涉及的知识点是：三相交流电源线电压与相电压的关系。
3．(2分)在正序对称三相电压中，uA=U2sin(ωt-90°)，则接成星形时，其线电压uAB为_____。
第3章 三相交流电路习题参考答案
一、 填空题：
1.
对称三相负载作Y接，接在380V的三相四线制电源上。此时负载端的相电压等于 31 倍的线电压；相电流等于 1 倍的线电流；中线电流等于 0 。
2. 有一对称三相负载成星形联接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A，那么三相电路的有功功率为 5280W ；无功功率为
3960var ；视在功率为 6600VA 。假如负载为感性设备，则等效电阻是 17.6Ω ；等效电感量为 42mH 。
二、 判断题：
1. 中线的作用就是使不对称Y接负载的端电压保持对称。 （对 ）
2. 三相电路的有功功率，在任何情况下都可以用二瓦计法进行测量。 （错 ）
3. 三相负载作三角形联接时，总有P3IIl成立。 （错 ）
4. 负载作星形联接时，必有线电流等于相电流。 （对）
5. 三相不对称负载越接近对称，中线上通过的电流就越小。 （对）
6. 中线不允许断开。因此不能安装保险丝和开关，并且中线截面比火线粗。（错）
三、选择题：
1. 三相对称电路是指（ C ）
A、 三相电源对称的电路； B、三相负载对称的电路； C、三相电源和三相负载均对称的电路。
2. 三相四线制供电线路，已知作星形联接的三相负载中U相为纯电阻，V相为纯电感，W相为纯电容，通过三相负载的电流均为10安培，则中线电流为（ C ）
A、30安； B、10安； C、7.32安。
3. 有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（ B ）
A、100W灯泡最亮； B、25W灯泡最亮； C、两只灯泡一样亮。
四、计算题
1
第三章交流电路
3-1 试写出表示uA=)120314sin(2220,314sin22200tutVuBA和VtuC)120314sin(22200的，并画出相量图。
解：VUVUVUCBA0.00120220,120220,0220•••
3-2 如图所示的是时间t=0时电压和电流的相量图，并已知U=220V，I1=10A，I2=52A，试分别用三角函数式和复数式表示各正弦量。
3-3已知正弦电流i1=22sin(100πt+60°)A, i2=32sin(100πt+30°)A,试用相量法求i=i1+i2。
解
AtgjjjjIII010000210.4284.4)598.3232.3(3914.23232.3598.3)213232(23321230sin330cos360sin260cos2•••
i= 4.842 sin（100πt+42.00） A
3-4在图示电路中，已知R=100Ω，L=31.8mH，C=318uF。求电源的频率和电压分别为50Hz、100V 和1000Hz、100V的两种情况下，开关S合向a、b、c位置时电流表的读数，并计算各元件中的有功功率和 无功功率.解：当F=50HZ、U=100V时，S接到a，Ia=)(1100100A；有功功率为：P=UIa=100W
S接到b，Ib=)(1099.9100108.312501003ALV 无功功率为：Q=UIb=1000Var
S接到c，)(10100103182506ACVIc。无功功率为：q=UIc=-1000Var
当F=1000HZ、U=100V时S接到a，Ia=)(1100100A；有功功率为：P=UIa=100W
S接到b，Ib=)(5.08.199100108.31210001003ALV 无功功率为：Qb=UIb=50Var
