第三题 梁柱接头处的施工

工程结构梁柱节点为结构的关键部位, 重要节点的施工有: ①梁柱接头的钢筋绑扎②梁柱接头的模板支设③梁柱接头处的混凝土浇筑。综上重要编制依据以设计施工图纸, 国家验收规范, 如《混凝土结构工程施工质量验收规范》GB50204-2023（2023年版）；《建筑施工模板安全技术规范》(JGJ162-2023)；《组合钢模板技术规范》（GB50214－2023）；《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2023）

一、 梁柱接头钢筋绑扎

1.施工准备

钢筋绑扎前, 一方面对钢筋作业班组进行书面技术交底, 应核对成品钢筋钢号、直径、形状, 尺寸和数量等是否与配料单相符。如有错漏, 应纠正增补；为使钢筋绑扎位置准确, 根据工程具体情况, 柱箍筋在四根对称竖向筋上划点；梁箍筋在架立筋上划点。上部结构钢筋均在现场加工制作。搭设钢筋加工棚, 配备全套钢筋加工机械, 并安排专职人员进行钢筋加工验收、取样实验、制作加工、期焊接取样实验、成品挂牌、分类堆放、核查发货等整个钢筋制作加工过程的管理, 以保证钢筋制作加工的质量。现行工程梁柱钢筋一般设计都是采用直螺纹接头机械连接, 在工程中钢筋进场和直螺纹连接后必须经监理或甲方鉴证抽样实验, 合格后方可投入施工。钢筋加工时, 根据施工安排, 加工与绑扎密切配合, 先绑扎的先加工, 加工好的钢筋分类、编号堆放, 先用的钢筋堆在上面, 减少不必要的二次搬运。钢筋进场, 制作加工前, 先检查钢筋表面应洁净, 粘着的油污、泥土、浮锈使用前必须清理干净。钢筋切断应根据钢筋号、直径、长度和数量, 长短搭配, 先断长料后断短料, 尽量减少和缩短钢筋接头, 节约钢材。

2. 施工方法

工程施工中最常见的框架梁柱施工做法有两种：一种是将每层柱涉及柱身、加密区和节点区的箍筋一次所有按规定绑扎好, 然后装柱模板、在梁底下5～10㎝处留施工缝浇灌柱砼, 柱侧模拆除后接着装柱头节点模板和梁底模（或者涉及梁一边侧模）, 然后绑扎框架梁钢筋。这种做法节点箍筋影响了柱砼的浇灌作业, 砼工往往不得不解开扎丝, 从侧面敲打已绑好的节点箍筋以打开一个大口子让砼比较顺利地流入柱内。这样一来, 节点区的箍筋就被打乱了, 要恢复原状很不容易, 并且要多费工时。在浇灌柱砼时部分钢筋还会被水泥浆污染, 影响与砼的粘结。此外, 节点区箍筋绑扎好后再穿梁底筋将会很麻烦, 特别是穿带弯钩（如在边支座）的底筋十分困难。这时是钢筋工不得不敲打已绑好的节点箍筋, 甚至会擅自烧断弯钩导致纵筋的锚固不够。

现浇混凝土多梁柱头节点施工工法

现浇混凝土多梁柱头节点施工工法

一、前言现浇混凝土多梁柱头节点施工工法是一种常用的建筑结构节点施工工法，可用于桥梁、建筑物等工程中。该工法具有施工便利、节点强度高、抗力传递效果好等特点，适用范围广泛。

二、工法特点1. 施工便利：现浇混凝土多梁柱头节点施工工法采用模板支撑和配合预埋钢筋的方法，施工方便快捷，且无需使用大型机械设备。2. 强度高：由于在施工过程中混凝土与钢筋的浇筑和固化，使得节点区域的强度提高。3. 抗力传递效果好：多梁柱头节点施工工法可以保证节点的力的传递效果，从而增强建筑结构的整体稳定性。

三、适应范围现浇混凝土多梁柱头节点施工工法适用于各类型的桥梁、建筑物的节点施工，特别适用于跨度较大、荷载较重的工程项目。

四、工艺原理现浇混凝土多梁柱头节点施工工法采用模板支撑的方法，首先设置模板并进行钢筋的预埋，然后进行混凝土浇筑，最后进行养护，实现节点的连接和固定。这种工艺原理保证了节点的稳定性和强度。

五、施工工艺1. 在设计阶段，根据实际情况选择合适的模板支撑方式，并进行预埋钢筋的布置。2. 搭设模板支撑，确保模板的平整和牢固。3. 进行钢筋的预埋，包括梁柱接头和梁梁接头的预埋钢筋的布置。4. 进行混凝土的浇筑，根据设计要求和标准，保证混凝土的品质和浇筑质量。5. 进行养护，根据混凝土的特性和养护要求，进行适当的养护措施，保证节点的强度和稳定性。

六、劳动组织根据施工计划，确定施工人员和工作分工，保证施工进度和质量。需要有具备相关施工经验的工程技术人员进行指导和监督。

七、机具设备1. 模板支撑：包括模板板材、支撑架等。2. 钢筋加工设备：包括钢筋切割机、钢筋弯曲机等。3. 混凝土搅拌机：用于混凝土的搅拌和浇筑。4. 养护设备：包括喷淋设备、养护箱等。

八、质量控制1. 模板支撑：确保模板平整、牢固、符合设计要求。2. 钢筋预埋：按照设计要求进行预埋，保证钢筋的精确布置和质量。3. 混凝土浇筑：按照标准进行混凝土浇筑，保证混凝土的密实性、均匀性和品质。4. 养护措施：根据混凝土的特性和养护要求，进行科学、合理的养护措施。

16G101图集中常见钢筋节点做法

钢筋节点在建筑工程中是非常重要的一个组成部分。它们连接了不同的钢筋，不仅提高了整个结构的稳定性，而且也决定了建筑的外观美观程度。在16G101图集中，常见的钢筋节点做法有许多种，本篇文章将详细介绍其中一些常见的做法。

一、梁柱节点

又称为悬挑节点，主要应用于框架结构的建筑中。其基本特点是从柱子上悬挑出一根梁，将钢筋固定于梁上，连接两根悬挑出来的板条。而这样做的目的是增加整个构造的强度。同时，这种节点设计的一个重要标志是斜撑。这个设计有助于增加钢材的耐久性，减少对构造的负担，防止现有构造的震荡。

二、板-柱节点

板-柱节点顾名思义，其主要功能就是将板条和柱子紧密地连接在一起。这种节点主要用于楼板和柱子的固定，这种设计有许多好处，例如防止震荡，提升楼体的强度等等。需要注意的是，这种节点还需要用钢丝缠绕固定，以确保连接牢固。

三、柱-梁节点

柱-梁节点就是将柱子和梁靠近的地方进行连接。这种设计被普遍应用于框架结构楼房。柱子在这里充当了支撑梁的作用，保持整个绑定的牢固。这种设计的好处是能增加楼房的承载能力，使整个楼房更加稳定安全。

四、斜撑节点

斜撑节点主要被用于铁路桥梁和道路地堤上。斜撑的目的是固定支撑柱，使之更加牢固。一般来说，这种结构的设计还要考虑到斜撑的位置、长度等等。这种节点的好处是能够增加桥梁的承载能力，使整个桥梁更加稳定，防止受到风和压力的影响。

五、板-薄壳节点

板-薄壳节点是一种比较常见的设计，主要应用于楼梯阶级、水泥浇铸和钢筋标准化。这种设计的做法也很简单。首先，将钢筋焊接起来，使其成为一个整体。然后在钢筋中加入混泥土或水泥。最后在钢筋周围施加稀释剂或其他防腐剂。这样做的好处是，能够在有限的空间内使钢筋稳定地固定，增加了钢筋的强度，达到了更好的支撑作用。

六、板-板节点

板-板节点可以说是最简单的一种钢筋节点了。这种节点设计的主要目的是连接不同的板子，增强结构的稳定性。和板-柱及板-梁节点相似，需要用钢筋连接不同的板条，使之成为一个整体，并且用防腐剂进行保护。这种节点设计的好处是能够增加结构的整体强度，防止结构受到风和压力的影响。

郑州中兴工程监理有限公司

C8-02

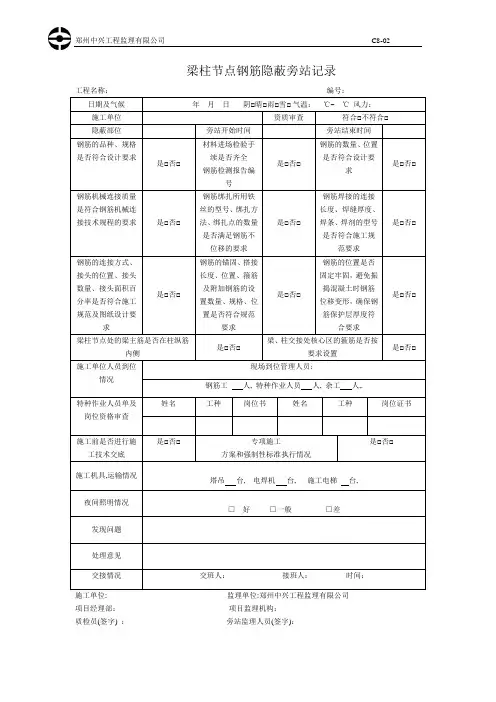

梁柱节点钢筋隐蔽旁站记录
