消防工程大样图之一：应急灯强启配电和原理图
消防工程大样图是消防设计中的重要组成部分，它详细描述了消防设备的布局、安装要求和连接方式。其中，应急灯强启配电和原理图是消防工程大样图中的重要部分之一。本文将详细介绍应急灯强启配电和原理图的设计思路和技术要点。
一、应急灯强启配电部分
应急灯强启配电是消防工程中的关键设备之一，它能够在紧急情况下强制点亮应急灯，为人员疏散和逃生提供必要的照明。以下是应急灯强启配电的组成和功能：
1、应急灯：应急灯通常安装在走廊、楼梯间和公共场所等位置，它们能够在停电或火灾等紧急情况下自动点亮，为人员提供必要的照明。
2、强启开关：强启开关是应急灯强启配电的核心部件，它能够在紧急情况下强制点亮应急灯。强启开关通常安装在便于操作的位置，例如墙壁或吊顶上。
3、电源适配器：电源适配器将市电转换成应急灯所需的电压和电流，保证应急灯的稳定工作。
4、控制线路：控制线路连接强启开关和应急灯之间的电路，实现强启信号的传输和控制。 应急灯强启配电的工作原理和流程如下：
1、在正常情况下，应急灯处于待机状态，强启开关处于关闭状态。
2、当发生紧急情况时，强启开关被触发，启动控制线路，传递强启信号。
3、应急灯接收到强启信号后，自动点亮，为人员提供必要的照明。
二、应急灯强启配电原理图部分
应急灯强启配电原理图是描述应急灯强启配电工作原理和电路连接的图表。以下是应急灯强启配电原理图的设计思路和技术要点：
1、标注各个元器件的位置和作用：在原理图中，需要清晰标注出强启开关、电源适配器、控制线路和应急灯等元器件的位置和作用。
2、描述各个元器件的连接方式和原理：在原理图中，需要详细描述各个元器件之间的连接方式和原理，包括电源连接、控制线路连接等。
3、绘制原理图并进行详细说明：在绘制原理图时，需要使用规范的电路符号和标注方式，以便于阅读和理解。同时，需要对原理图进行详细说明，包括各个元器件的作用、工作原理和操作流程等。

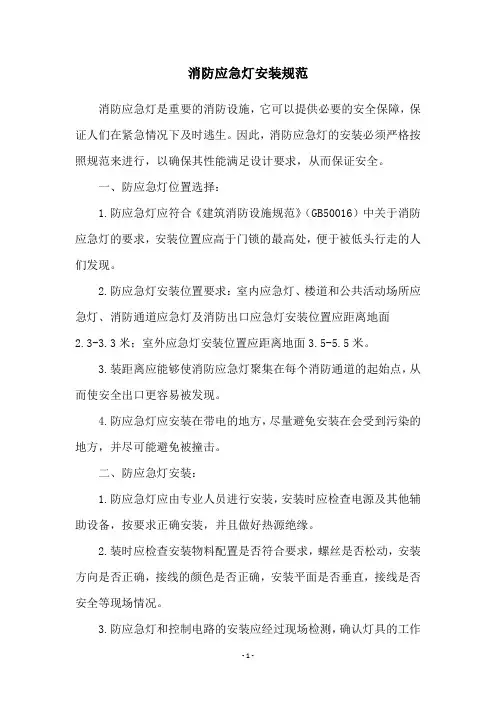

- 1 - 消防应急灯安装规范
消防应急灯是重要的消防设施，它可以提供必要的安全保障，保证人们在紧急情况下及时逃生。因此，消防应急灯的安装必须严格按照规范来进行，以确保其性能满足设计要求，从而保证安全。
一、防应急灯位置选择：
1.防应急灯应符合《建筑消防设施规范》（GB50016）中关于消防应急灯的要求，安装位置应高于门锁的最高处，便于被低头行走的人们发现。
2.防应急灯安装位置要求：室内应急灯、楼道和公共活动场所应急灯、消防通道应急灯及消防出口应急灯安装位置应距离地面2.3-3.3米；室外应急灯安装位置应距离地面3.5-5.5米。
3.装距离应能够使消防应急灯聚集在每个消防通道的起始点，从而使安全出口更容易被发现。
4.防应急灯应安装在带电的地方，尽量避免安装在会受到污染的地方，并尽可能避免被撞击。
二、防应急灯安装：
1.防应急灯应由专业人员进行安装，安装时应检查电源及其他辅助设备，按要求正确安装，并且做好热源绝缘。
2.装时应检查安装物料配置是否符合要求，螺丝是否松动，安装方向是否正确，接线的颜色是否正确，安装平面是否垂直，接线是否安全等现场情况。
3.防应急灯和控制电路的安装应经过现场检测，确认灯具的工作 - 2 - 电压，电流，噪声，有无漏电，有无短路等，以保证消防应急灯的安全性和可靠性。
4.电检验完毕后，应组织验收并记录签字。
三、防应急灯使用：
1.防应急灯应定期维护，以保证灯具的可靠性。
2. 使用消防应急灯时，应注意保持环境清洁，避免灰尘、水渍等毁坏，以保证灯具的可靠性。
3.闭电源时，应先将消防应急灯关闭，以避免损坏电路。
4.防应急灯应定期检查，如发现不正常现象时，应及时处理，以免影响正常使用。
四、防应急灯的安装及使用规范，不仅是为了保证消防应急灯的正常运行，更是为了保证消防安全，保护生命安全。每一位使用者都应当遵守本规范，积极投身于消防安全建设中。
--
--

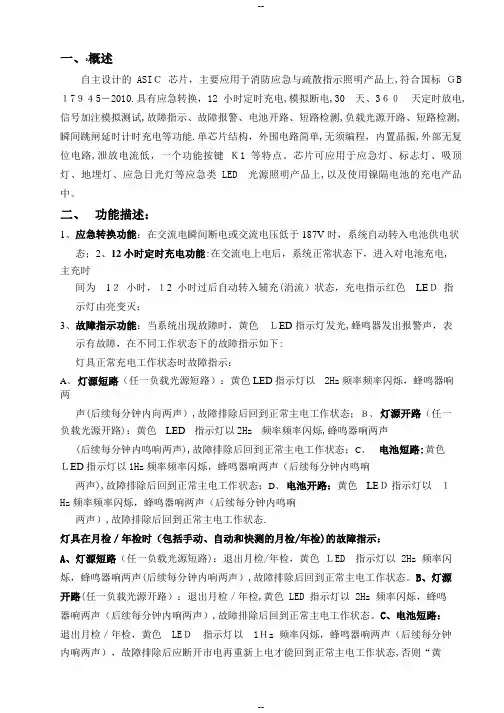

一、ﻩ概述
自主设计的 ASIＣ 芯片，主要应用于消防应急与疏散指示照明产品上,符合国标 ＧB１7９４5－2010.具有应急转换，12 小时定时充电,模拟断电,30 天、3６０ 天定时放电,信号加注模拟测试,故障指示、故障报警、电池开路、短路检测,负载光源开路、短路检测,瞬间跳闸延时计时充电等功能.单芯片结构，外围电路简单,无须编程，内置晶振,外部无复位电路,泄放电流低，一个功能按键 Ｋ1 等特点。芯片可应用于应急灯、标志灯、吸顶灯、地埋灯、应急日光灯等应急类 LED 光源照明产品上,以及使用镍隔电池的充电产品中。
二、 功能描述：
1、应急转换功能：在交流电瞬间断电或交流电压低于 187V 时，系统自动转入电池供电状
态；2、12 小时定时充电功能:在交流电上电后，系统正常状态下，进入对电池充电,主充时
间为 1２ 小时，１2 小时过后自动转入辅充(涓流）状态，充电指示红色 LEＤ 指示灯由亮变灭； 3、故障指示功能：当系统出现故障时，黄色 ＬED 指示灯发光,蜂鸣器发出报警声，表示有故障，在不同工作状态下的故障指示如下: 灯具正常充电工作状态时故障指示：
A、 灯源短路（任一负载光源短路）：黄色 LED 指示灯以 2Hz 频率频率闪烁，蜂鸣器响两
声(后续每分钟内向两声）,故障排除后回到正常主电工作状态；Ｂ、 灯源开路（任一负载光源开路)：黄色 LED 指示灯以 2Hz 频率频率闪烁,蜂鸣器响两声 (后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；C、 电池短路:黄色
ＬED 指示灯以 1Hz 频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响 两声),故障排除后回到正常主电工作状态；D、 电池开路：黄色 LEＤ 指示灯以 １Hz 频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响
两声）,故障排除后回到正常主电工作状态.
灯具在月检／年检时（包括手动、自动和快测的月检/年检)的故障指示：
囵圃ｉ圈 建筑理论与设计
公共建筑应急照明供配电接线设计
摘要：根据应急照明控制方式针对在不同的配电及控制方式下，对应急照明自动点亮的配电接线设计加以分析阐述。 关键词：应急照明；配电设计；接线方式；
随城市化建设快速发展，城市人口愈发密集，建筑火灾也时有发生，这对 建筑消防设计提出更高的要求。在遭遇火警突发情况时，应急照明能及时引 导人员疏散逃离，因此，其功能能否正常工作将起到关键作用。
