消防管道工艺流程

《建造工程施工质量验收统一标准》 GB50300-2001

《建造给水排水及采暖工程施工质量验收规范》 GB50242-2002

本工艺标准合用于民用和普通工业建造的室内消防自动喷洒系统和消火栓系统的管道及设

备安装工程。

2.1 材料要求

2.1.1 消防喷洒管材应根据设计要求选用，普通采用镀锌碳素钢管及管件，管壁内外镀锌均

匀，无锈蚀、无飞刺，零件无偏加、方扣、丝扣不全、角度不冷等现象。

2.1.2 消火栓系统管材应根据设计要求选用，普通采用碳素钢管或者无缝钢管，管材不得有弯 曲、锈蚀、重皮及凹凸不平等现象。

2.1.3 消防喷洒系统的报警阀、作用阀、控制阀、延迟器、水流指示器、水泵结合器等主要

组件的规格型号应符合设计要求，配件齐全，铸造规矩，表面光洁，无裂纹，启闭灵便，有产品

出厂合格证。

2.1.4 喷洒头的规格、类型、动作温度应符合设计要求，外型规矩，丝扣完整，感温包无破

碎和松动，易熔片无脱落和松动。有产品出厂合格证。

2.1.5 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划

伤，箱门开启灵便。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵便，关闭严密，

密封填料完好，有产品出厂合格证。

2.2 主要机具：

2.2.1 套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

2.2.2 套丝板、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、倒链、电气焊等

工具。

2.3 作业条件：

2.3.1 主体结构已验收，现场已清理干净。

2.3.2 管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高、内隔墙位置线等。

2.3.3 设备基础经检验符合设计要求，达到安装条件。

2.3.4 安装管道所需要的操作架应由专业人员搭设完毕。

2.3.5 检查管道支架、预留孔洞的位置、尺寸是否正确。

2.3.6 喷洒头安装按建造装修图确定位置，吊顶龙骨安装完按吊顶材料厚度确定喷洒头的标

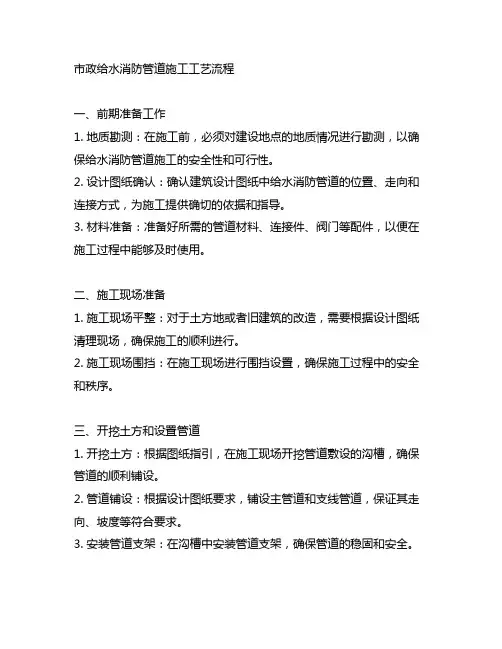

市政给水消防管道施工工艺流程

一、前期准备工作

1. 地质勘测：在施工前，必须对建设地点的地质情况进行勘测，以确保给水消防管道施工的安全性和可行性。

2. 设计图纸确认：确认建筑设计图纸中给水消防管道的位置、走向和连接方式，为施工提供确切的依据和指导。

3. 材料准备：准备好所需的管道材料、连接件、阀门等配件，以便在施工过程中能够及时使用。

二、施工现场准备

1. 施工现场平整：对于土方地或者旧建筑的改造，需要根据设计图纸清理现场，确保施工的顺利进行。

2. 施工现场围挡：在施工现场进行围挡设置，确保施工过程中的安全和秩序。

三、开挖土方和设置管道

1. 开挖土方：根据图纸指引，在施工现场开挖管道敷设的沟槽，确保管道的顺利铺设。

2. 管道铺设：根据设计图纸要求，铺设主管道和支线管道，保证其走向、坡度等符合要求。

3. 安装管道支架：在沟槽中安装管道支架，确保管道的稳固和安全。

四、管道连接和焊接

1. 管道连接：根据设计要求进行管道的连接，包括法兰连接、螺纹连接等方式。

2. 管道焊接：对于需要焊接的部分，进行专业的焊接工作，确保焊接牢固、无渗漏。

五、管道涂装和防腐处理

1. 管道涂装：对管道进行适当的涂装，防止腐蚀和外部环境的侵蚀。

2. 防腐处理：对于需要防腐处理的管道部分，进行专业的防腐处理工作，保证管道的使用寿命和安全性。

六、管道试压和通水

1. 管道试压：对安装完成的管道进行试压工作，确保管道的密封性和耐压性。

2. 管道通水：在试压合格后，进行管道的通水测试，排除可能存在的问题，确保管道的正常使用。

七、验收和竣工

1. 管道验收：根据相关标准和要求，对安装完成的管道进行验收，确保管道符合相关标准。

2. 工程竣工：完成管道施工后，进行相关资料整理和工程竣工验收，确保工程的顺利完成和记录。

在市政给水消防管道施工工艺流程中，各个环节的严格执行和有效协作都是保证施工质量和工程安全的关键，只有如此，才能确保市政给水消防管道施工的顺利完成和合格验收。市政给水消防管道施工工艺流程（续）

室外消防管道保温施工工艺流程

1.为了室外消防管道保温施工，首先需要对管道进行清洁和检查。

For the construction of outdoor fire-fighting pipeline

insulation, it is necessary to clean and inspect the pipeline

first.

2.清洁完成后，需要在管道表面涂抹防腐涂料，以确保管道表面的保温层不受腐蚀。

After cleaning, it is necessary to apply anti-corrosion

coating on the surface of the pipeline to ensure that the

insulation layer is not corroded.

3.接着需要将保温材料切割成适当尺寸，以便能够贴合管道表面。

Next, it is necessary to cut the insulation material into

appropriate sizes so that it can fit the surface of the

pipeline.

4.确保保温材料的密封性，以防止外部空气对管道的影响。 Ensure the airtightness of the insulation material to

prevent the external air from affecting the pipeline.

5.然后需要将保温材料固定在管道表面，可以使用专用胶水或者绑扎。

Then it is necessary to fix the insulation material on

the surface of the pipeline, using special glue or binding.

6.在保温材料表面涂抹防水层，以保护保温材料不受水蒸气或者雨水侵蚀。

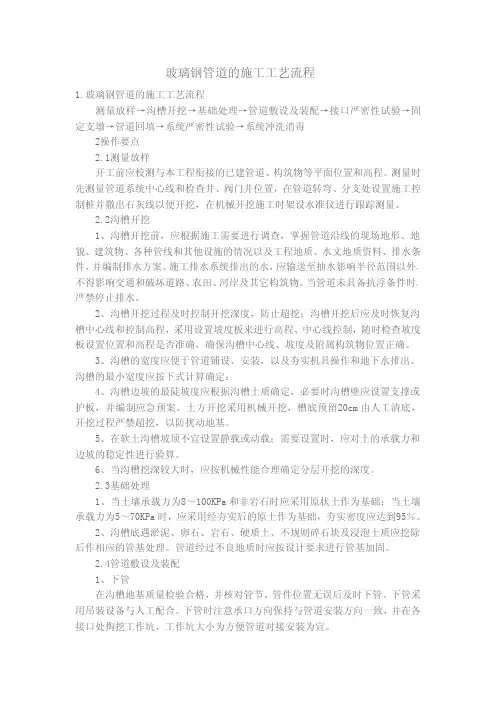

玻璃钢管道的施工工艺流程

1.玻璃钢管道的施工工艺流程

测量放样→沟槽开挖→基础处理→管道敷设及装配→接口严密性试验→固

定支墩→管道回填→系统严密性试验→系统冲洗消毒

2操作要点

2.1测量放样

开工前应校测与本工程衔接的已建管道、构筑物等平面位置和高程。测量时

先测量管道系统中心线和检查井、阀门井位置，在管道转弯、分支处设置施工控

制桩并撒出石灰线以便开挖，在机械开挖施工时架设水准仪进行跟踪测量。

2.2沟槽开挖

1、沟槽开挖前，应根据施工需要进行调查，掌握管道沿线的现场地形、地

貌、建筑物、各种管线和其他设施的情况以及工程地质、水文地质资料、排水条

件，并编制排水方案。施工排水系统排出的水，应输送至抽水影响半径范围以外，

不得影响交通和破坏道路、农田、河岸及其它构筑物。当管道未具备抗浮条件时，

严禁停止排水。

2、沟槽开挖过程及时控制开挖深度，防止超挖；沟槽开挖后应及时恢复沟

槽中心线和控制高程，采用设置坡度板来进行高程、中心线控制，随时检查坡度

板设置位置和高程是否准确，确保沟槽中心线、坡度及附属构筑物位置正确。

3、沟槽的宽度应便于管道铺设、安装，以及夯实机具操作和地下水排出。

沟槽的最小宽度应按下式计算确定：

4、沟槽边坡的最陡坡度应根据沟槽土质确定，必要时沟槽壁应设置支撑或

护板，并编制应急预案。土方开挖采用机械开挖，槽底预留20cm由人工清底，

开挖过程严禁超挖，以防扰动地基。

5、在软土沟槽坡顶不宜设置静载或动载；需要设置时，应对土的承载力和

边坡的稳定性进行验算。

6、当沟槽挖深较大时，应按机械性能合理确定分层开挖的深度。

2.3基础处理

1、当土壤承载力为8～100KPa和非岩石时应采用原状土作为基础；当土壤

承载力为5～70KPa时，应采用经夯实后的原土作为基础，夯实密度应达到95％。

2、沟槽底遇淤泥、卵石、岩石、硬质土、不规则碎石块及浸泡土质应挖除

后作相应的管基处理。管道经过不良地质时应按设计要求进行管基加固。

2.4管道敷设及装配
