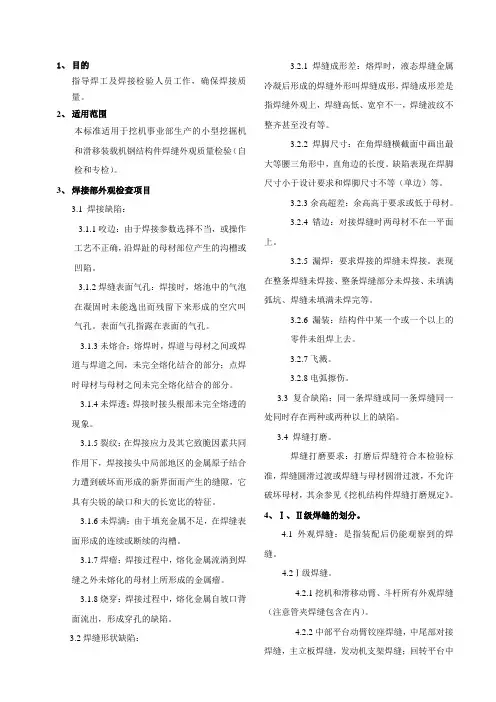

焊缝外观检验标准

1、 目的

指导焊工及焊接检验人员工作，确保焊接质量。

2、 适用范围

本标准适用于挖机事业部生产的小型挖掘机和滑移装载机钢结构件焊缝外观质量检验（自检和专检）。

3、 焊接部外观检查项目

3.1 焊接缺陷：

3.1.1咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。

3.1.2焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。表面气孔指露在表面的气孔。

3.1.3未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。

3.1.4未焊透：焊接时接头根部未完全熔透的现象。

3.1.5裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。

3.1.6未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。

3.1.7焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。

3.1.8烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。

3.2焊缝形状缺陷： 3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。

3.2.2焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。

3.2.3余高超差：余高高于要求或低于母材。

3.2.4错边：对接焊缝时两母材不在一平面上。

3.2.5漏焊：要求焊接的焊缝未焊接。表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等。

3.2.6 漏装：结构件中某一个或一个以上的零件未组焊上去。

3.2.7飞溅。

3.2.8电弧擦伤。

3.3 复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。

- 1 - 焊接外观检验标准有哪些

要实施焊接外观检验，必须遵循钣金物件的焊接外观检验标准，它主要包括以下几条：

一、普通焊接：

1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。

2、焊缝外形符合焊接技术卡的要求，焊缝宽度正确，低于1.5mm的焊缝宽度，夹角≤90°，等腰三角形折边角重叠夹角≤45°。

3、熔接表面应无改变厚度，有较强的弹性，完全没有焊熔区。

4、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。

5、焊接测试应达到规定的实质要求。

二、特殊焊接：

1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。

2、钢板焊接处应无改变厚度，圆角外径和直线宽度符合设计要求。

3、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。

4、填充熔焊处，完全无改变厚度，无焊熔区，且表面平滑、有光泽。

5、焊接测试应达到规定的实质要求。

焊缝外观质量检验标准

焊接是金属加工中常见的工艺，而焊缝的外观质量直接关系到焊接件的使用性能和美观度。因此，对焊缝外观质量的检验标准显得尤为重要。本文将就焊缝外观质量的检验标准进行详细介绍，以期为相关从业人员提供参考。

首先，焊缝外观质量的检验主要包括以下几个方面，焊缝的表面平整度、焊缝的凹凸度、焊缝的气孔和夹渣、焊缝的裂纹、焊缝的色泽和光泽等。对于焊缝的表面平整度，应该符合相关标准规定的要求，不能出现太大的凹凸度，以免影响焊接件的使用。同时，焊缝中不应该存在气孔和夹渣，否则会影响焊接件的密封性和强度。此外，裂纹也是焊缝外观质量检验中需要重点关注的问题，焊缝中的裂纹会对焊接件的使用性能造成严重影响。最后，焊缝的色泽和光泽也是焊缝外观质量检验的重要指标，良好的焊缝应该具有均匀的色泽和良好的光泽。

其次，焊缝外观质量的检验标准应该符合国家标准或行业标准的规定。对于不同材料和不同焊接工艺，其外观质量的检验标准也会有所不同，因此在进行焊缝外观质量检验时，需要根据具体情况选择相应的标准进行检验。同时，检验过程中需要严格按照标准规定的方法和步骤进行，以确保检验结果的准确性和可靠性。

最后，对于焊缝外观质量的检验结果，应该及时记录并进行评定。对于符合标准要求的焊缝，应该及时进行标记和归档，以备日后的使用和查阅。而对于不符合标准要求的焊缝，需要及时进行整改和修复，并重新进行检验，直到符合标准要求为止。

综上所述，焊缝外观质量的检验标准对于保障焊接件的使用性能和美观度具有重要意义。相关从业人员应该严格按照标准规定进行检验，并及时记录和评定检验结果，以确保焊缝外观质量符合要求。同时，不断提高焊接工艺水平和加强对焊缝外观质量检验标准的研究，也是提高焊接质量和效率的重要途径。 总之，焊缝外观质量的检验标准是焊接工艺中不可或缺的一环，只有严格按照标准进行检验，才能保证焊接件的质量和可靠性。希望本文的介绍能够对相关从业人员有所帮助，促进焊接质量的提升和工艺的进步。

管道焊缝外观检验标准

管道焊缝是由对接的两个管子通过焊接工艺连接而成，焊缝部位是整个管道系统中最容易产生问题的部位之一，因此无论是否是重要性质的管道都需要进行外观检验。以下是管道焊缝外观检验的标准和要求：

1. 焊缝表面的准备和清洁：焊缝表面必须去除等离子喷涂、氧化物、油污和杂物等，表面应涂有一层稀释液以防止氧化腐蚀。

2. 断面检验：焊缝断面的检验要求焊面应均匀平整，无裂纹、夹渣和过量焊料。

3. 缺陷检验：必须检查焊缝表面是否有气孔、裂纹、夹渣、明显凸起、凹陷等缺陷，这些缺陷将影响焊接强度和使用寿命。

4. 合格标准：焊缝外观检验的标准应符合以下条件：

- 气孔和夹渣允许出现一个每英寸一次，每个孔的占地面积不能超过05平方英寸；

- 裂纹和缩孔禁止出现；

- 即使存在1个可接受的气孔或夹渣缺陷，焊接标记也不会被覆盖或清除； - 凸起或凹陷不能超过管子表面的1/32，也不能超过管子正常轮廓的10%。

总之，焊缝外观检验标准是必须遵守的要求，超标的焊接不仅会降低焊接质量，而且会带来安全隐患。所有焊缝的外观检验应进行认真、细致、全面的检查，以确保焊接的管道系统能满足安全和设计要求。
