防雷元器件的性能特点

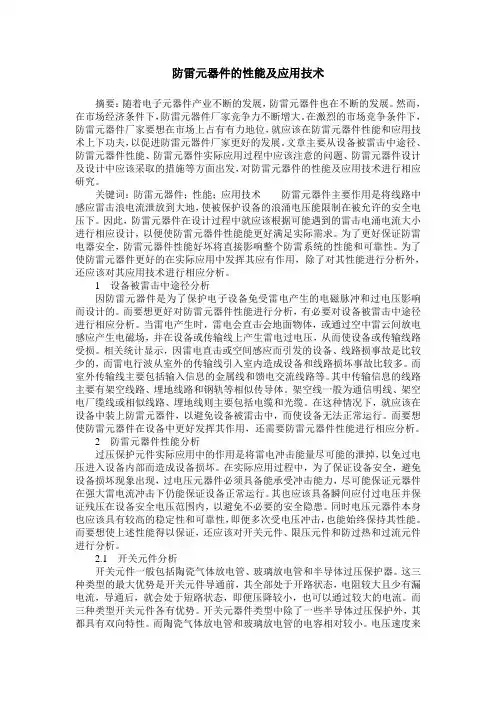

防雷元器件的性能及应用技术

摘要：随着电子元器件产业不断的发展，防雷元器件也在不断的发展。然而，在市场经济条件下，防雷元器件厂家竞争力不断增大。在激烈的市场竞争条件下，防雷元器件厂家要想在市场上占有有力地位，就应该在防雷元器件性能和应用技术上下功夫，以促进防雷元器件厂家更好的发展。文章主要从设备被雷击中途径、防雷元器件性能、防雷元器件实际应用过程中应该注意的问题、防雷元器件设计及设计中应该采取的措施等方面出发，对防雷元器件的性能及应用技术进行相应研究。

关键词：防雷元器件；性能；应用技术 防雷元器件主要作用是将线路中感应雷击浪电流泄放到大地，使被保护设备的浪涌电压能限制在被允许的安全电压下。因此，防雷元器件在设计过程中就应该根据可能遇到的雷击电涌电流大小进行相应设计，以便使防雷元器件性能能更好满足实际需求。为了更好保证防雷电器安全，防雷元器件性能好坏将直接影响整个防雷系统的性能和可靠性。为了使防雷元器件更好的在实际应用中发挥其应有作用，除了对其性能进行分析外，还应该对其应用技术进行相应分析。

1 设备被雷击中途径分析

因防雷元器件是为了保护电子设备免受雷电产生的电磁脉冲和过电压影响而设计的。而要想更好对防雷元器件性能进行分析，有必要对设备被雷击中途径进行相应分析。当雷电产生时，雷电会直击会地面物体，或通过空中雷云间放电感应产生电磁场，并在设备或传输线上产生雷电过电压，从而使设备或传输线路受损。相关统计显示，因雷电直击或空间感应而引发的设备、线路损事故是比较少的，而雷电行波从室外的传输线引入室内造成设备和线路损坏事故比较多。而室外传输线主要包括输入信息的金属线和馈电交流线路等。其中传输信息的线路主要有架空线路、埋地线路和钢轨等相似传导体。架空线一般为通信明线、架空电厂缆线或相似线路、埋地线则主要包括电缆和光缆。在这种情况下，就应该在设备中装上防雷元器件，以避免设备被雷击中，而使设备无法正常运行。而要想使防雷元器件在设备中更好发挥其作用，还需要防雷元器件性能进行相应分析。

防雷元器件的性能特点

防雷元器件的性能特点

（一）开关元件类：

正常工作时，开关元件是断开的；当雷击浪涌来的时候，开关元件导

通，将浪涌电流泄放到大地，从而保护了电子设备免受浪涌冲击损坏。开关

元件类有陶瓷气体放电管、玻璃放电管（强效放电管）、半导体过压保护器

（半导体放电管、固体放电管）三种类型。 它们的优点是：

 ①击穿（导通）前相当于开路，电阻很大，几乎没有漏电流；

 ②击穿（导通）后相当于短路，可通过很大的电流，压降很小；

 ③脉冲通流容量（峰值电流）大：陶瓷气体放电管的8/20μs波峰值电流常

用的有5kA、10KA、20kA等几种（当然还有更大的，达100kA以上），10/1000μs波峰值电流在几十至几百A之间；玻璃放电管的8/20μs波峰值电

流现有500A、1kA、3kA三种；半导体过压保护器的10/1000μs波峰值电流

在几十至上百A之间。 ④除了个别半导体过压保护器外，它们都具有双向对称特性。

 ⑤陶瓷气体放电管和玻璃放电管的电容都很小，在3pF以下。

 ⑥玻璃放电管和半导体过压保护器的响应速度都很快，在ns量级。

 ⑦玻璃放电管的击穿电压可以做得很高，最高的达5kV。

 ⑧半导体过压保护器的击穿电压可以做得很准确。

它们的缺点分别是：

陶瓷气体放电管：①由于气体电离需要一定的时间，所以响应速度较
