科技情报开发与经济 ＳＣＩ／ＴＥＣＨ ＩＮＦＯＲＭＡＴＩＯＮ ＤＥＶＥＬＯＰＭＥＮＴ＆ＥＣＯＮＯＭＹ ２００５年第１５卷第７期
文章编号：１００５—６０３３（２００５）０７—０１７９—０３
１ 工程概况 部分框支剪力墙结构设计
李 九
（山西省建筑设计研究院，山西太原，０３０００２）
摘要：以捷利１２ 综合楼设计实例为例，较为详尽地介绍了部分框支剪力墙结构从概
念设计到结构布置、从抗震计算到构造节点等一整套设计理念和方法。
关键词：框支剪力墙结构；结构转换层；框支梁；抗震计算
中图分类号：ＴＵ２２７ 文献标识码：Ａ
本工程位于太原康乐西街路南，是集办公、营业、餐饮、住宅等为一
体的大型综合性高层建筑，建筑面积２３ ０００ ｍ２，总高度７０ ｍ，分为Ａ，Ｂ
两段。Ａ段为底部大空间现浇框支剪力墙结构，总层数为１８层，Ｂ段为
框架一剪力墙结构，层数为１７层。
由于Ａ，Ｂ两段的使用功能、结构形式、层数都不相同，因此Ａ，Ｂ两
段基础和上部用抗震缝完全分开。为了重点说明问题，本文只讨论Ａ段
的上部结构设计。
Ａ段地下一层为车库，层高５ ｍ；第１层至３层为大空间营业用房，
层高４．８ ｍ；第４层为设备层，层高２．２ ｍ；上部ｌ５层为住宅，层高３．２
ｍ。框支转换层在第３层，层高４．８ ｎｌ，为梁板式转换层。
本工程抗震设防烈度为８度，Ⅲ类场地土。框架抗震等级为一级；框
支层以下落地剪力墙抗震等级为一级。
２ 结构布置
本工程主要的建筑功能下部为营业用房，上部为住宅，结构的高宽
比为４．３。设备层以上的住宅采用剪力墙结构自然可行，但底层的大空
间并不能满足所有剪力墙落地，这样在其交界处就出现了结构转换层。
住宅标准层的开间、进深都比较小，隔墙多，如果在每道墙下均做托
梁，这样势必造成：其一，底部柱网过密，框支层以下显然不能满足营业
厅的大空间要求；其二，底部柱网满足大空间要求，则部分墙体下的托梁
形成框支次梁，对框支主梁造成很大的集中力。不仅如此，上部住宅剪力
建筑・斡能 ＬＯＷ ＣＡＲＢＯＮＷＯＲＬＤ ２０１５／８

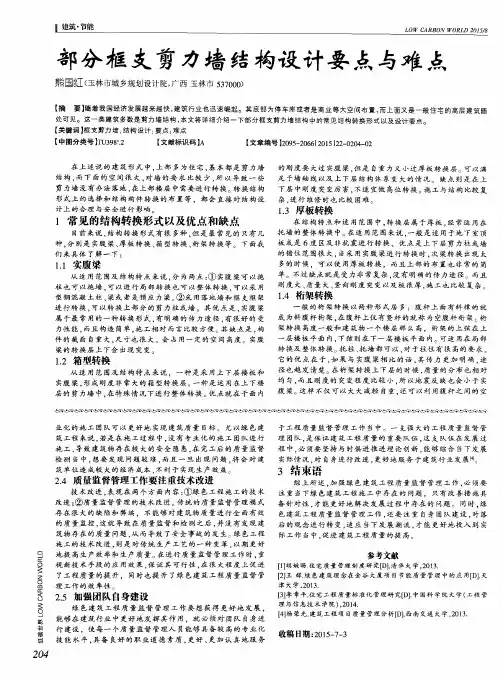

部分框支剪力墙结构设计要点与难点
熊国红（玉林市城乡规划设计院，广西玉林市５３７０００）
【摘 要】随着我国经济发展越来越快，建筑行业也迅速崛起。其底部为停车库或者是商业等大空间布置，而上面又是一般住宅的高层建筑随
处可见。这一类建筑多数是剪力墙结构，本文将详细介绍一下部分框支剪力墙结构中的常见结构转换形式以及设计要点。
【关键词】框支剪力墙；结构设计：要点：难点
【中图分类号】ＴＵ３９８ ．２ 【文献标识码】Ａ 【文章编号】２０９５—２０６６（２０１５｝２２—０２０４—０２
在上述说的建筑形式中，上部多为住宅，基本都是剪力墙
结构，而下面的空间很大，对墙的要求比较少．所以导致一些 剪力墙没有办法落地，在上部楼层中需要进行转换 转换结构
形式上的选择和结构构件转换的布置等，都会直接对结构设 计上的合理与安全进行影响
１常见的结构转换形式以及优点和缺点
目前来说，结构转换形式有很多种．但是最常见的只有几
种，分．５１】是实腹梁、厚板转换、箱型转换、桁架转换等。下面我 们来具体了解一下： １．１实腹梁
从适用范围及结构特点来说，分为两点：①实腹梁可以拖 柱也可以拖墙，可以进行局部转换也可以整体转换．可以采用 型铜混凝土柱、梁或者是预应力梁。②采用落地墙和框支框架
进行转换，可以转换上部分的剪力柱或墙。其优点是．实腹梁 属于最常用的一种转换形式，有明确的传力途径，有很好的受
力性能，而且构造简单。施工相对而言比较方便。其缺点是．构
件的截面自重大，尺寸也很大。会占用一定的空间高度。实腹 梁的转换层上下会出现突变 １．２箱型转换
从适用范围及结构特点来说．一种是采用上下层楼板和
实腹梁，形成刚度非常大的箱型转换层。一种是运用在上下楼
层的剪力墙中。在特殊情况下进行整体转换。优点就在于面内
业化的施工团队可以更好地实现建筑质量目标。尤以绿色建 筑工程来说，若是在施工过程中，没有专业化的施工团队进行

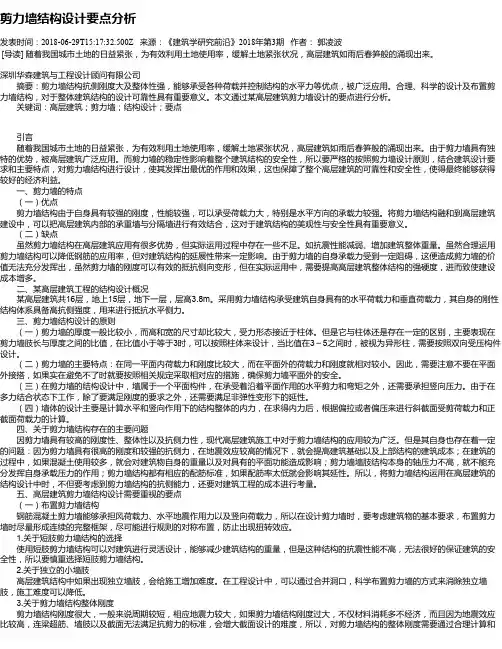

剪力墙结构设计要点分析
发表时间：2018-06-29T15:17:32.500Z 来源：《建筑学研究前沿》2018年第3期 作者： 郭凌波
[导读] 随着我国城市土地的日益紧张，为有效利用土地使用率，缓解土地紧张状况，高层建筑如雨后春笋般的涌现出来。
深圳华森建筑与工程设计顾问有限公司
摘要：剪力墙结构抗侧刚度大及整体性强，能够承受各种荷载并控制结构的水平力等优点，被广泛应用。合理、科学的设计及布置剪力墙结构，对于整体建筑结构的设计可靠性具有重要意义。本文通过某高层建筑剪力墙设计的要点进行分析。
关键词：高层建筑；剪力墙；结构设计；要点
引言
随着我国城市土地的日益紧张，为有效利用土地使用率，缓解土地紧张状况，高层建筑如雨后春笋般的涌现出来。由于剪力墙具有独特的优势，被高层建筑广泛应用。而剪力墙的稳定性影响着整个建筑结构的安全性，所以要严格的按照剪力墙设计原则，结合建筑设计要
求和主要特点，对剪力墙结构进行设计，使其发挥出最优的作用和效果，这也保障了整个高层建筑的可靠性和安全性，使得最终能够获得
较好的经济利益。
一、剪力墙的特点
（一）优点
剪力墙结构由于自身具有较强的刚度，性能较强，可以承受荷载力大，特别是水平方向的承载力较强。将剪力墙结构融和到高层建筑建设中，可以把高层建筑内部的承重墙与分隔墙进行有效结合，这对于建筑结构的美观性与安全性具有重要意义。
（二）缺点
虽然剪力墙结构在高层建筑应用有很多优势，但实际运用过程中存在一些不足。如抗震性能减弱、增加建筑整体重量。虽然合理运用剪力墙结构可以降低钢筋的应用率，但对建筑结构的延展性带来一定影响。由于剪力墙的自身承载力受到一定阻碍，这便造成剪力墙的价
值无法充分发挥出，虽然剪力墙的刚度可以有效的抵抗侧向变形，但在实际运用中，需要提高高层建筑整体结构的强硬度，进而致使建设
成本增多。
二、某高层建筑工程的结构设计概况
某高层建筑共16层，地上15层，地下一层，层高3.8m。采用剪力墙结构承受建筑自身具有的水平荷载力和垂直荷载力，其自身的刚性结构体系具备高抗侧强度，用来进行抵抗水平侧力。

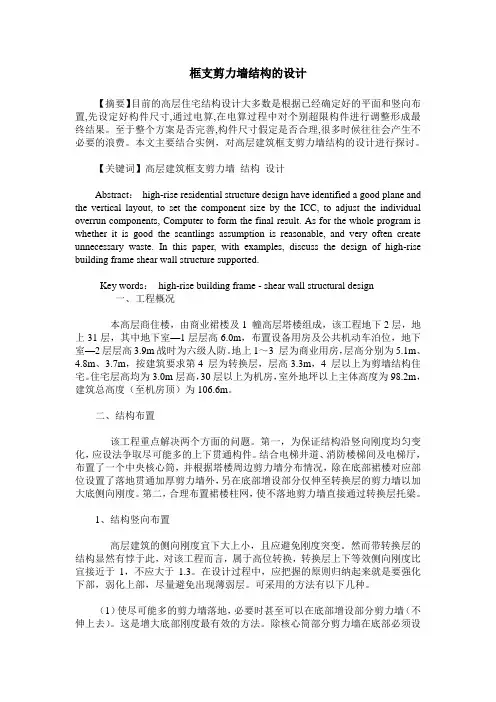

框支剪力墙结构的设计
【摘要】目前的高层住宅结构设计大多数是根据已经确定好的平面和竖向布置,先设定好构件尺寸,通过电算,在电算过程中对个别超限构件进行调整形成最终结果。至于整个方案是否完善,构件尺寸假定是否合理,很多时候往往会产生不必要的浪费。本文主要结合实例，对高层建筑框支剪力墙结构的设计进行探讨。
【关键词】高层建筑框支剪力墙 结构 设计
Abstract： high-rise residential structure design have identified a good plane and
the vertical layout, to set the component size by the ICC, to adjust the individual
overrun components, Computer to form the final result. As for the whole program is
whether it is good the scantlings assumption is reasonable, and very often create
unnecessary waste. In this paper, with examples, discuss the design of high-rise
building frame shear wall structure supported.
Key words： high-rise building frame - shear wall structural design
一、工程概况
本高层商住楼，由商业裙楼及1 幢高层塔楼组成，该工程地下2层，地上31层，其中地下室—1层层高6.0m，布置设备用房及公共机动车泊位，地下室—2层层高3.9m战时为六级人防。地上1～3 层为商业用房，层高分别为5.1m、4.8m、3.7m，按建筑要求第4 层为转换层，层高3.3m，4 层以上为剪墙结构住宅。住宅层高均为3.0m层高，30层以上为机房，室外地坪以上主体高度为98.2m，建筑总高度（至机房顶）为106.6m。
