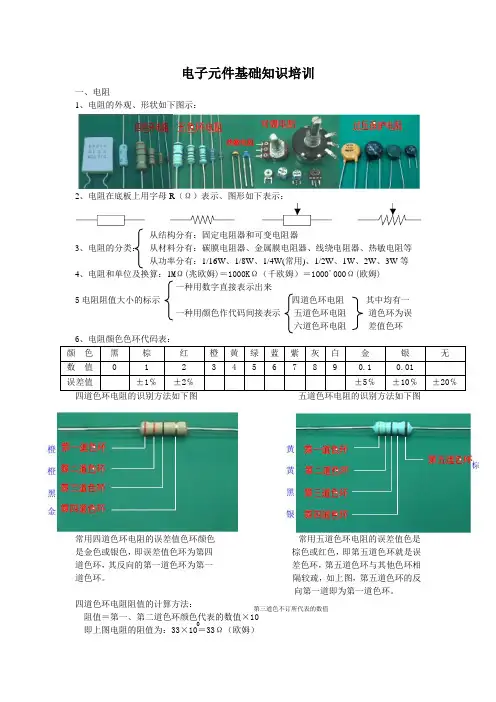

电子元件基础知识培训
一、电阻
1、电阻的外观、形状如下图示：
2、电阻在底板上用字母R（Ω）表示、图形如下表示：
从结构分有：固定电阻器和可变电阻器
3、电阻的分类： 从材料分有：碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等
从功率分有：1/16W、1/8W、1/4W(常用)、1/2W、1W、2W、3W等
4、电阻和单位及换算：1MΩ(兆欧姆)＝1000KΩ（千欧姆）＝1000'000Ω(欧姆)
一种用数字直接表示出来
5电阻阻值大小的标示 四道色环电阻 其中均有一
一种用颜色作代码间接表示 五道色环电阻 道色环为误
六道色环电阻 差值色环
6、电阻颜色色环代码表：
颜 色 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 无
数 值 0 1 2 3 4 5 6 7 8 9 0.1 0.01
误差值 ±1℅ ±2℅ ±5℅ ±10℅ ±20℅
四道色环电阻的识别方法如下图 五道色环电阻的识别方法如下图
常用四道色环电阻的误差值色环颜色 常用五道色环电阻的误差值色是
是金色或银色，即误差值色环为第四 棕色或红色，即第五道色环就是误
道色环，其反向的第一道色环为第一 差色环，第五道色环与其他色环相
道色环。 隔较疏，如上图，第五道色环的反向第一道即为第一道色环。

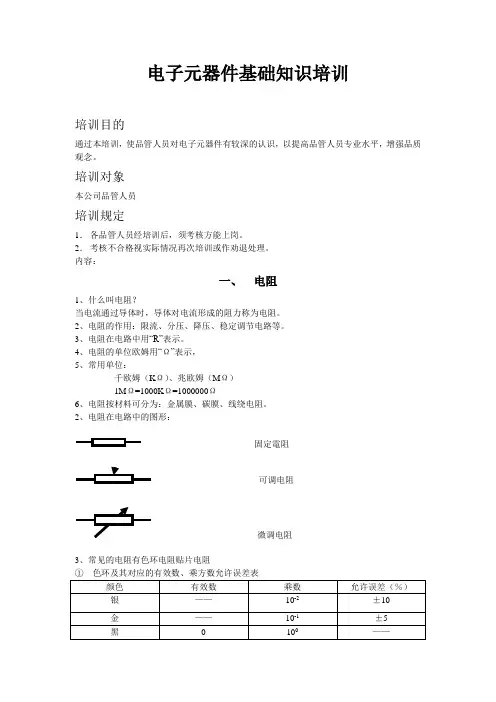

电子元器件基础知识培训
培训目的
通过本培训，使品管人员对电子元器件有较深的认识，以提高品管人员专业水平，增强品质观念。
培训对象
本公司品管人员
培训规定
1． 各品管人员经培训后，须考核方能上岗。
2． 考核不合格视实际情况再次培训或作劝退处理。
内容：
一、 电阻
1、什么叫电阻？
当电流通过导体时，导体对电流形成的阻力称为电阻。
2、电阻的作用：限流、分压、降压、稳定调节电路等。
3、电阻在电路中用“R”表示。
4、电阻的单位欧姆用“Ω”表示，
5、常用单位：
千欧姆（KΩ）、兆欧姆（MΩ）
1MΩ=1000KΩ=1000000Ω
6、电阻按材料可分为：金属膜、碳膜、线绕电阻。
2、电阻在电路中的图形：
固定電阻
可调电阻
微调电阻
3、常见的电阻有色环电阻贴片电阻
① 色环及其对应的有效数、乘方数允许误差表
颜色 有效数 乘数 允许误差（％）
银 —— 10-2 ±10
金 —— 10-1 ±5
黑 0 100 —— 棕 1 101 ±1
红 2 102 ±2
橙 3 103 ——
黄 4 104 ——
绿 5 105 ±0。5
蓝 6 106 ±0。2
紫 7 107 ±0。1
灰 8 108 ——
白 9 109 +50、-20
无 —— —— ±20
② 色环的表示方法：
有效数 乘数 误差数
四个色环的读数方法：
第一、第二个色环为有效数字，
第三个色环为有效数后面0的个数，
第四个色环为误差。
五个色环的读数方法：
第一、第二、第三个色环为有效数，
第四个色环为有效数字后面0的个数，
第五个色环为误差。
③贴片电阻
贴片电阻的阻值表示方法用的是数标法。即把数字标示在电阻的表面。
如：
22kΩ 27kΩ 4.7Ω 0Ω
电子元件基础知识培训
一、电阻
1、电阻的外观、形状如下图示：
2、电阻在底板上用字母R（Ω）表示、图形如下表示：
从结构分有：固定电阻器和可变电阻器
3、电阻的分类： 从材料分有：碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等
从功率分有：1/16W、1/8W、1/4W(常用)、1/2W、1W、2W、3W等
4、电阻和单位及换算：1MΩ(兆欧姆)＝1000KΩ（千欧姆）＝1000'000Ω(欧姆)
一种用数字直接表示出来
5电阻阻值大小的标示 四道色环电阻 其中均有一
一种用颜色作代码间接表示 五道色环电阻 道色环为误
六道色环电阻 差值色环
6、电阻颜色色环代码表：
颜 色 黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银 无
数 值 0 1 2 3 4 5 6 7 8 9 0.1 0.01
误差值 ±1℅ ±2℅ ±5℅ ±10℅ ±20℅
四道色环电阻的识别方法如下图 五道色环电阻的识别方法如下图
常用四道色环电阻的误差值色环颜色 常用五道色环电阻的误差值色是
是金色或银色，即误差值色环为第四 棕色或红色，即第五道色环就是误
道色环，其反向的第一道色环为第一 差色环，第五道色环与其他色环相
道色环。 隔较疏，如上图，第五道色环的反向第一道即为第一道色环。

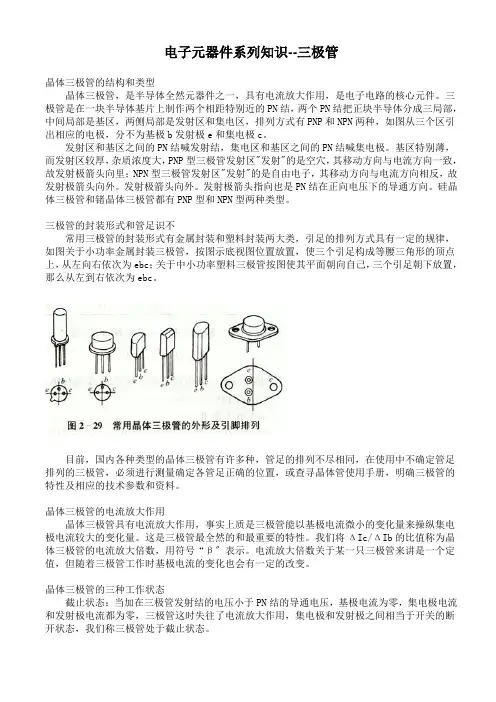

电子元器件系列知识--三极管
晶体三极管的结构和类型
晶体三极管，是半导体全然元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距特别近的PN结，两个PN结把正块半导体分成三局部，中间局部是基区，两侧局部是发射区和集电区，排列方式有PNP和NPN两种，如图从三个区引出相应的电极，分不为基极b发射极e和集电极c。
发射区和基区之间的PN结喊发射结，集电区和基区之间的PN结喊集电极。基区特别薄，而发射区较厚，杂质浓度大，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。发射极箭头向外。发射极箭头指向也是PN结在正向电压下的导通方向。硅晶体三极管和锗晶体三极管都有PNP型和NPN型两种类型。
三极管的封装形式和管足识不
常用三极管的封装形式有金属封装和塑料封装两大类，引足的排列方式具有一定的规律，如图关于小功率金属封装三极管，按图示底视图位置放置，使三个引足构成等腰三角形的顶点上，从左向右依次为ebc；关于中小功率塑料三极管按图使其平面朝向自己，三个引足朝下放置，那么从左到右依次为ebc。
目前，国内各种类型的晶体三极管有许多种，管足的排列不尽相同，在使用中不确定管足排列的三极管，必须进行测量确定各管足正确的位置，或查寻晶体管使用手册，明确三极管的特性及相应的技术参数和资料。
晶体三极管的电流放大作用
晶体三极管具有电流放大作用，事实上质是三极管能以基极电流微小的变化量来操纵集电极电流较大的变化量。这是三极管最全然的和最重要的特性。我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β〞表示。电流放大倍数关于某一只三极管来讲是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态
截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失往了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。 放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着操纵作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。
