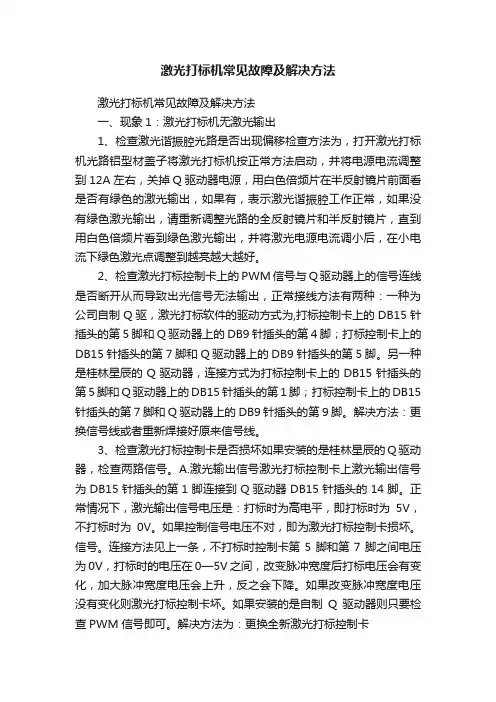

激光打标机常见故障及解决方法

激光打标机常见故障及解决方法

一、现象1：激光打标机无激光输出

1、检查激光谐振腔光路是否出现偏移检查方法为，打开激光打标机光路铝型材盖子将激光打标机按正常方法启动，并将电源电流调整到12A左右，关掉Q驱动器电源，用白色倍频片在半反射镜片前面看是否有绿色的激光输出，如果有，表示激光谐振腔工作正常，如果没有绿色激光输出，请重新调整光路的全反射镜片和半反射镜片，直到用白色倍频片看到绿色激光输出，并将激光电源电流调小后，在小电流下绿色激光点调整到越亮越大越好。

2、检查激光打标控制卡上的PWM信号与Q驱动器上的信号连线是否断开从而导致出光信号无法输出，正常接线方法有两种：一种为公司自制Q驱，激光打标软件的驱动方式为,打标控制卡上的DB15针插头的第5脚和Q驱动器上的DB9针插头的第4脚；打标控制卡上的DB15针插头的第7脚和Q驱动器上的DB9针插头的第5脚。另一种是桂林星辰的Q驱动器，连接方式为打标控制卡上的DB15针插头的第5脚和Q驱动器上的DB15针插头的第1脚；打标控制卡上的DB15针插头的第7脚和Q驱动器上的DB9针插头的第9脚。解决方法：更换信号线或者重新焊接好原来信号线。

3、检查激光打标控制卡是否损坏如果安装的是桂林星辰的Q驱动器，检查两路信号。A.激光输出信号激光打标控制卡上激光输出信号为DB15针插头的第1脚连接到Q驱动器DB15针插头的14脚。正常情况下，激光输出信号电压是：打标时为高电平，即打标时为5V，不打标时为0V。如果控制信号电压不对，即为激光打标控制卡损坏。信号。连接方法见上一条，不打标时控制卡第5脚和第7脚之间电压为0V，打标时的电压在0—5V之间，改变脉冲宽度后打标电压会有变化，加大脉冲宽度电压会上升，反之会下降。如果改变脉冲宽度电压没有变化则激光打标控制卡坏。如果安装的是自制Q驱动器则只要检查PWM信号即可。解决方法为：更换全新激光打标控制卡 4 检查激光打标软件的驱动方式是否正确正确的驱动方式为：（1）如果激光打标机Q驱动器为白色星辰数字式Q驱动器，那么选择的软件驱动方式为时激光打标机才能正常输出激光，（2）如果激光打标机Q驱动器为我们公司自己生产的软件内控式Q驱动器，那么选择的软件驱动方式为时激光打标机才能正常输出激光，如果是软件Q驱动方式选择不正确，此时激光打标机便不会有激光输出，解决方法为：在电脑的程序文件的菜单下找到MarkingMate System软件，然后点击UTILITY,再进入驱动管理员Drv-Manager选择正确的驱动方式

精心整理

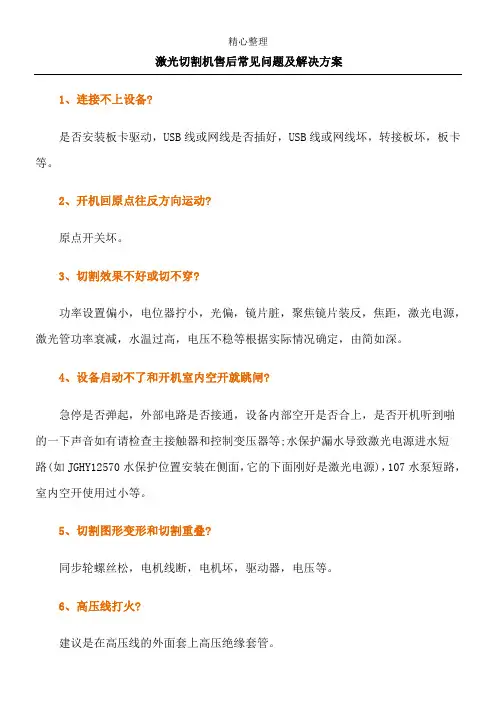

激光切割机售后常见问题及解决方案

1、连接不上设备?

是否安装板卡驱动，USB线或网线是否插好，USB线或网线坏，转接板坏，板卡等。

2、开机回原点往反方向运动?

原点开关坏。

3、切割效果不好或切不穿?

功率设置偏小，电位器拧小，光偏，镜片脏，聚焦镜片装反，焦距，激光电源，激光管功率衰减，水温过高，电压不稳等根据实际情况确定，由简如深。

4、设备启动不了和开机室内空开就跳闸?

急停是否弹起，外部电路是否接通，设备内部空开是否合上，是否开机听到啪的一下声音如有请检查主接触器和控制变压器等;水保护漏水导致激光电源进水短路(如JGHY12570水保护位置安装在侧面，它的下面刚好是激光电源)，107水泵短路，室内空开使用过小等。

5、切割图形变形和切割重叠?

同步轮螺丝松，电机线断，电机坏，驱动器，电压等。

6、高压线打火?

建议是在高压线的外面套上高压绝缘套管。 精心整理

7、打出来的图像中间和周围的颜色不一样?

(ZJ6060)调整调焦系数，调整W轴焦点等。

8、在打标过程中有打坏的现象和光斑变粗?

(ZJ6060)动态，DA板等。

9、图形尺寸偏大或偏小?

(ZJ6060)输出图形尺寸是否一样，Z轴高度位置变化，校正文件等。

10、打标图形位置偏移?

(ZJ6060)振镜头X轴或Y轴位置偏移，找到中心点根据实际偏移方向调整XY轴位置。

11、开机振镜头XY轴乱摆和动态电机异响乱摆?

更换±12±15V开关电源;更换±12±28V开关电源(ZJ6060)。

12、不出光?

(ZJ6060)冷水机回水是否正常，W轴位置是否变化，DC48V32A激光电源是否正常，激光管等。

13、开机不回原点显示面板失灵?

更换脱机卡。

14、Z轴不送料或运动无力? 精心整理

Z轴送料电机问题，驱动器问题，轴承，异物卡死等。

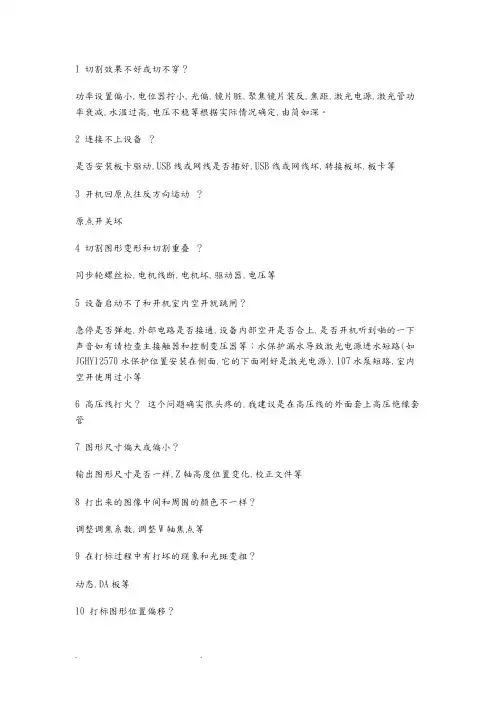

. . 1 切割效果不好或切不穿？

功率设置偏小.电位器拧小.光偏.镜片脏.聚焦镜片装反.焦距.激光电源.激光管功率衰减.水温过高.电压不稳等根据实际情况确定.由简如深。

2 连接不上设备 ？

是否安装板卡驱动.USB线或网线是否插好.USB线或网线坏.转接板坏.板卡等

3 开机回原点往反方向运动 ？

原点开关坏

4 切割图形变形和切割重叠 ？

同步轮螺丝松.电机线断.电机坏.驱动器.电压等

5 设备启动不了和开机室内空开就跳闸？

急停是否弹起.外部电路是否接通.设备内部空开是否合上.是否开机听到啪的一下声音如有请检查主接触器和控制变压器等；水保护漏水导致激光电源进水短路(如JGHY12570水保护位置安装在侧面.它的下面刚好是激光电源).107水泵短路.室内空开使用过小等

6 高压线打火？ 这个问题确实很头疼的.我建议是在高压线的外面套上高压绝缘套管

7 图形尺寸偏大或偏小？

输出图形尺寸是否一样.Z轴高度位置变化.校正文件等

8 打出来的图像中间和周围的颜色不一样？

调整调焦系数.调整W轴焦点等

9 在打标过程中有打坏的现象和光斑变粗？

动态.DA板等

10 打标图形位置偏移？ . . 振镜头X轴或Y轴位置偏移.找到中心点根据实际偏移方向调整XY轴位置

11 开机振镜头XY轴乱摆和动态电机异响乱摆 ？

更换±12±15V开关电源；更换±12±28V开关电源

12 不出光？

冷水机回水是否正常.W轴位置是否变化.DC48V32A激光电源是否正常.激光管等

13 开机显示面板无显示？

5V12V24V开关电源是否正常.显示面板等

14 开机不回原点显示面板失灵 ？

更换脱机卡

15 Z轴不送料或运动无力 ？

Z轴送料电机问题.驱动器问题.轴承.异物卡死等

16 玻璃管不出光？

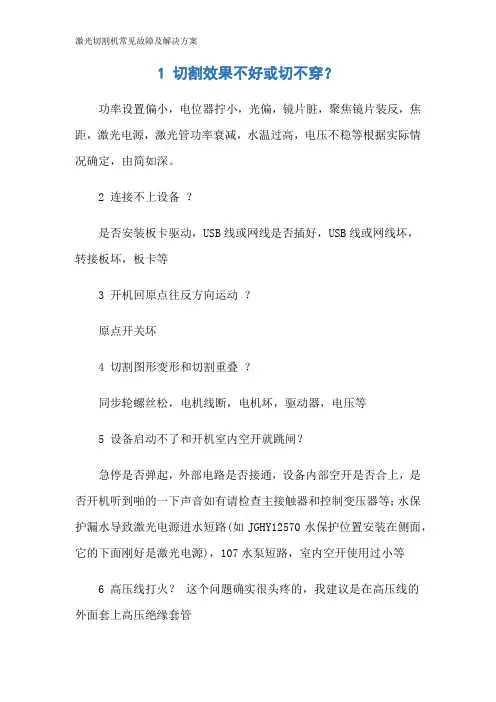

激光切割机常见故障及解决方案

1 切割效果不好或切不穿？

功率设置偏小，电位器拧小，光偏，镜片脏，聚焦镜片装反，焦距，激光电源，激光管功率衰减，水温过高，电压不稳等根据实际情况确定，由简如深。

2 连接不上设备 ？

是否安装板卡驱动，USB线或网线是否插好，USB线或网线坏，转接板坏，板卡等

3 开机回原点往反方向运动 ？

原点开关坏

4 切割图形变形和切割重叠 ？

同步轮螺丝松，电机线断，电机坏，驱动器，电压等

5 设备启动不了和开机室内空开就跳闸？

急停是否弹起，外部电路是否接通，设备内部空开是否合上，是否开机听到啪的一下声音如有请检查主接触器和控制变压器等；水保护漏水导致激光电源进水短路(如JGHY12570水保护位置安装在侧面，它的下面刚好是激光电源)，107水泵短路，室内空开使用过小等

6 高压线打火？ 这个问题确实很头疼的，我建议是在高压线的外面套上高压绝缘套管 激光切割机常见故障及解决方案

7 图形尺寸偏大或偏小？

输出图形尺寸是否一样，Z轴高度位置变化，校正文件等

8 打出来的图像中间和周围的颜色不一样？

调整调焦系数，调整W轴焦点等

9 在打标过程中有打坏的现象和光斑变粗？

动态，DA板等

10 打标图形位置偏移？

振镜头X轴或Y轴位置偏移，找到中心点根据实际偏移方向调整XY轴位置

11 开机振镜头XY轴乱摆和动态电机异响乱摆 ？

更换±12±15V开关电源；更换±12±28V开关电源

12 不出光？

冷水机回水是否正常，W轴位置是否变化，DC48V32A激光电源是否正常，激光管等

13 开机显示面板无显示？

5V12V24V开关电源是否正常，显示面板等

14 开机不回原点显示面板失灵 ？ 激光切割机常见故障及解决方案

更换脱机卡

15 Z轴不送料或运动无力 ？

Z轴送料电机问题，驱动器问题，轴承，异物xx等

16 玻璃管不出光？

玻璃管的出光控制主要有激光管，激光电源，水循环系统及出光信号，出光信号又包括板卡给出的PWM出光信号，水保护信号，门开关信号等 。所以激光管不出光主要从激光管 激光电源水循环系统及出光信号几个方面着手，一般首先观直接察激光电源是否正常通电，激光管内管外管是否有异样，水循环系统是否正常，若不正常常则作相应的更换或调整。在以上几个方面正常的情况下则应考虑出光信号问题，一般首先用短接信号（短接激光电源电流5v和AIN 短接水保护P和GND 用无锁开关控制L和GND）的方法来测试激光管和激光电源。若此法能正常出光则说明激光管激光电源无故障，是水保护开关，继电器，门开关，板卡pwm信号等的信号问题，依次排除即可。若此法不出光是激光管或者激光电源的问题，在不好判断的情况下用更换法可以解决。
