圆柱模板施工方案

1 / 4

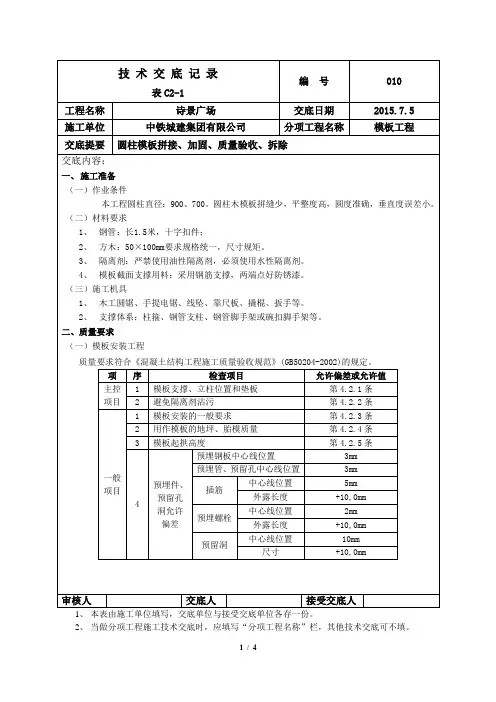

技 术 交 底 记 录

表C2-1 编 号 010

工程名称 诗景广场 交底日期 2015.7.5

施工单位 中铁城建集团有限公司 分项工程名称 模板工程

交底提要 圆柱模板拼接、加固、质量验收、拆除

交底内容：

一、 施工准备

（一）作业条件

本工程圆柱直径：900、700。圆柱木模板拼缝少，平整度高，圆度准确，垂直度误差小。

（二）材料要求

1、 钢管：长1.5米，十字扣件；

2、 方木：50×100mm要求规格统一，尺寸规矩。

3、 隔离剂：严禁使用油性隔离剂，必须使用水性隔离剂。

4、 模板截面支撑用料：采用钢筋支撑，两端点好防锈漆。

（三）施工机具

1、 木工圆锯、手提电锯、线坠、靠尺板、撬棍、扳手等。

2、 支撑体系：柱箍、钢管支柱、钢管脚手架或碗扣脚手架等。

二、质量要求

（一）模板安装工程

质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定。

项 序 检查项目 允许偏差或允许值

主控项目 1 模板支撑、立柱位置和垫板 第4.2.1条

2 避免隔离剂沾污 第4.2.2条

一般项目 1 模板安装的一般要求 第4.2.3条

2 用作模板的地坪、胎模质量 第4.2.4条

3 模板起拱高度 第4.2.5条

4 预埋件、预留孔洞允许偏差 预埋钢板中心线位置 3mm

预埋管、预留孔中心线位置 3mm

插筋 中心线位置 5mm

外露长度 +10,0mm

预埋螺栓 中心线位置 2mm

外露长度 +10,0mm

预留洞 中心线位置 10mm

尺寸 +10,0mm

审核人 交底人 接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各存一份。

2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。 2 / 4

技 术 交 底 记 录

表C2-1 编 号 010

工程名称 诗景广场 交底日期 2015.7.5

一、施工准备

1、模板设计：根据工程特点及现场施工条件，特别圆柱的直径选择合适的定型木模,并验算钢带尺寸及间距。然后,按照施工流水段的划分，进行综合分析研究，确定圆柱模板的合理配置数量.

2、模板制作与拼装，应平整坚实，易于排水。

3、模板拼装后，进行编号，分规格堆放。木制圆模板在存放过程中应避免日晒雨淋,在施工现场，模板应站立存放在平整的干燥场地上，底部不少于三根10*10的木方支撑（室内除外)。

4、放好圆柱子轴线、模板边线及控制标高线；圆柱模底口应做水泥砂浆找平层；校正圆柱模垂直度的钢筋环已在楼板上预埋好。

5、圆柱子钢筋绑扎完，各类预埋件已安装,绑好钢筋保护垫块，并已办完隐检手续。

6、脚手架体搭设完毕。

7、施工方案已批准,并向操作人员进行技术交底.

二、施工方法

2.1 圆柱模板施工

圆柱模板施工:本工程圆柱模板采用定型木模板，规格主要有直径1200mm、1400mm等，木模定制高度分别为1m，3m，安装模板时，模板的上下连接处的两块模板需要错开安装， 安装高度为4m,以保证圆柱体的垂直性和整体性，见下图。圆柱至扩大截面柱头底净高度为11。7m；施工时采用定型木模板分三次施工,后两次施工时木模板与下层已施工柱搭接200mm，至扩截面柱头下,上部扩截面柱头采用普通木模板加固与柱一起施工。

模板拼装图

定型木模采用多层板,厚度为20mm，定型木模高度为柱箍采用钢带，钢带厚度为3.5mm,宽度为50mm，钢带安装好以后为了对模板进行保护，要在模板四周垂直加5*9cm的木方四个，并在用四个钢管固定木方，上下每层钢管的间距保持100cm最佳，这样不仅可以对木模板进行保护，而且可以缓冲振动棒的压力，使打出来的混凝土效果更好，同时这样保护也有利于对模板进行垂直定位，使模板的受力形成一个整体，达到二次加固的作用。

2.2 圆柱砼浇筑

本工程柱子砼标号为C40(加膨胀纤维），施工时采用商品砼。柱至扩大截面柱头底净高度为11.7m,按模板支设高度浇筑，圆柱浇筑柱时，为避免柱脚及施工缝处产生蜂窝现象，在底部应先铺一层50～100mm厚同标号混凝土水泥砂浆，以保证接缝质量.

圆柱专项施工方案 河阳山歌馆工程

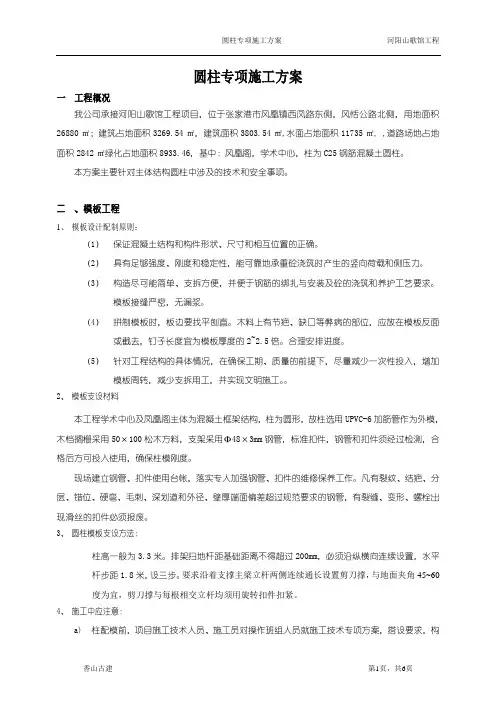

香山古建 第1页，共6页 圆柱专项施工方案

一 工程概况

我公司承接河阳山歌馆工程项目，位于张家港市风凰镇西凤路东侧，风恬公路北侧，用地面积26880㎡；建筑占地面积3269.54㎡，建筑面积3803.54㎡,水面占地面积11735㎡, ,道路场地占地面积2842㎡绿化占地面积8933.46，基中：风凰阁，学术中心，柱为C25钢筋混凝土圆柱。

本方案主要针对主体结构圆柱中涉及的技术和安全事项。

二 、模板工程

1、 模板设计配制原则：

（1） 保证混凝土结构和构件形状、尺寸和相互位置的正确。

（2） 具有足够强度、刚度和稳定性，能可靠地承重砼浇筑时产生的竖向荷载和侧压力。

（3） 构造尽可能简单、支拆方便，并便于钢筋的绑扎与安装及砼的浇筑和养护工艺要求。模板接缝严密，无漏浆。

（4） 拼制模板时，板边要找平刨直。木料上有节疤、缺口等弊病的部位，应放在模板反面或截去，钉子长度宜为模板厚度的2~2.5倍。合理安排进度。

（5） 针对工程结构的具体情况，在确保工期、质量的前提下，尽量减少一次性投入，增加模板周转，减少支拆用工，并实现文明施工。。

2、 模板支设材料

本工程学术中心及凤凰阁主体为混凝土框架结构，柱为圆形，故柱选用UPVC-6加筋管作为外模，木档搁栅采用50×100松木方料，支架采用Ф48×3mm钢管，标准扣件，钢管和扣件须经过检测，合格后方可投入使用，确保柱模刚度。

现场建立钢管、扣件使用台帐，落实专人加强钢管、扣件的维修保养工作。凡有裂纹、结疤、分层、错位、硬弯、毛刺、深划道和外径、壁厚端面偏差超过规范要求的钢管，有裂缝、变形、螺栓出现滑丝的扣件必须报废。

3、 圆柱模板支设方法：

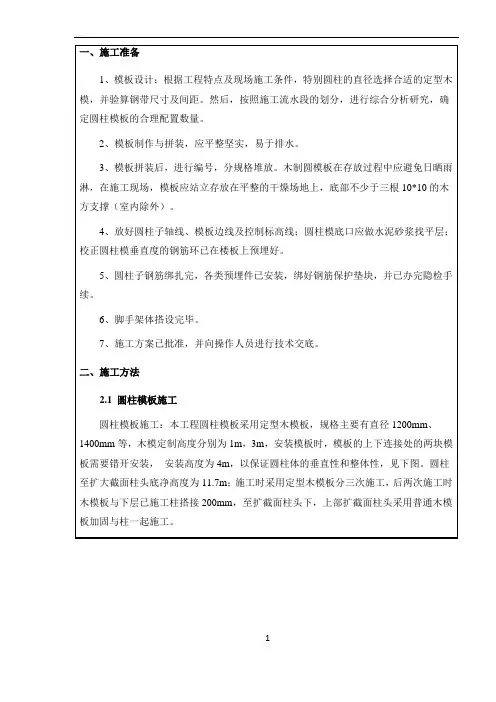

1 一、施工准备

1、模板设计：根据工程特点及现场施工条件，特别圆柱的直径选择合适的定型木模，并验算钢带尺寸及间距。然后，按照施工流水段的划分，进行综合分析研究，确定圆柱模板的合理配置数量。

2、模板制作与拼装，应平整坚实，易于排水。

3、模板拼装后，进行编号，分规格堆放。木制圆模板在存放过程中应避免日晒雨淋，在施工现场，模板应站立存放在平整的干燥场地上，底部不少于三根10*10的木方支撑（室内除外）。

4、放好圆柱子轴线、模板边线及控制标高线；圆柱模底口应做水泥砂浆找平层；校正圆柱模垂直度的钢筋环已在楼板上预埋好。

5、圆柱子钢筋绑扎完，各类预埋件已安装，绑好钢筋保护垫块，并已办完隐检手续。

6、脚手架体搭设完毕。

7、施工方案已批准，并向操作人员进行技术交底。

二、施工方法

2.1 圆柱模板施工

圆柱模板施工：本工程圆柱模板采用定型木模板，规格主要有直径1200mm、1400mm等，木模定制高度分别为1m，3m，安装模板时，模板的上下连接处的两块模板需要错开安装， 安装高度为4m，以保证圆柱体的垂直性和整体性，见下图。圆柱至扩大截面柱头底净高度为11.7m；施工时采用定型木模板分三次施工，后两次施工时木模板与下层已施工柱搭接200mm，至扩截面柱头下，上部扩截面柱头采用普通木模板加固与柱一起施工。 2

模板拼装图

定型木模采用多层板，厚度为20mm，定型木模高度为柱箍采用钢带，钢带厚度为3.5mm，宽度为50mm，钢带安装好以后为了对模板进行保护，要在模板四周垂直加5*9cm的木方四个，并在用四个钢管固定木方，上下每层钢管的间距保持100cm最佳，这样不仅可以对木模板进行保护，而且可以缓冲振动棒的压力，使打出来的混凝土效果更好，同时这样保护也有利于对模板进行垂直定位，使模板的受力形成一个整体，达到二次加固的作用。

2.2 圆柱砼浇筑

本工程柱子砼标号为C40（加膨胀纤维），施工时采用商品砼。柱至扩大截面柱头底净高度为11.7m，按模板支设高度浇筑，圆柱浇筑柱时，为避免柱脚及施工缝处产生蜂窝现象，在底部应先铺一层50～100mm厚同标号混凝土水泥砂浆，以保证接缝质3 量。
