级配碎石配合比+混凝土配合比计算步骤

级配碎石配合比+混凝土配合比计算步骤

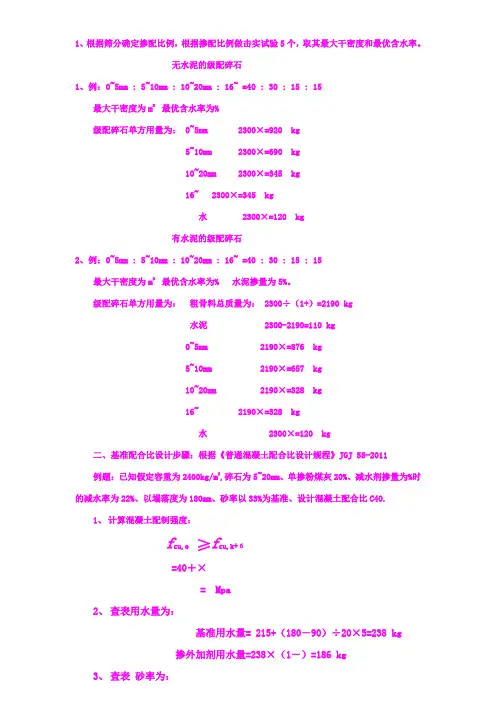

1、根据筛分确定掺配比例，根据掺配比例做击实试验5个，取其最大干密度和最优含水率。

无水泥的级配碎石

1、例：0~5mm : 5~10mm : 10~20mm : 16~ =40 : 30 : 15 : 15

最大干密度为m3 最优含水率为%

级配碎石单方用量为： 0~5mm 2300×=920 kg

5~10mm 2300×=690 kg

10~20mm 2300×=345 kg

16~ 2300×=345 kg

水 2300×=120 kg

有水泥的级配碎石

2、例：0~5mm : 5~10mm : 10~20mm : 16~ =40 : 30 : 15 : 15

最大干密度为m3 最优含水率为% 水泥掺量为5%。

级配碎石单方用量为： 粗骨料总质量为： 2300÷（1+）=2190 kg

水泥 2300-2190=110 kg

0~5mm 2190×=876 kg

5~10mm 2190×=657 kg

10~20mm 2190×=328 kg

16~ 2190×=328 kg

水 2300×=120 kg

二、基准配合比设计步骤：根据《普通混凝土配合比设计规程》JGJ 55-2011

例题：已知假定容重为2400kg/m3,碎石为5~20mm、单掺粉煤灰20%、减水剂掺量为%时的减水率为22%、以塌落度为180mm、砂率以33%为基准、设计混凝土配合比C40.

5-20级配合成

5-20级配合成

37.531.5199.54.752.365.1094.7233.7622.7542.0161.47201005.1094.7233.7622.7542.0161.47210010090.840.83.70.610010010080.849.931.4100100954052.510097.570205010010010060105100100853010010010090200010095551000矿料组成用量10-20mm60%10010084.64.20.60.65-10mm40%10010010095.68.30.60%0%0%

计算： 复核： 日期：各筛孔通过百分率（%）筛孔尺寸（mm）

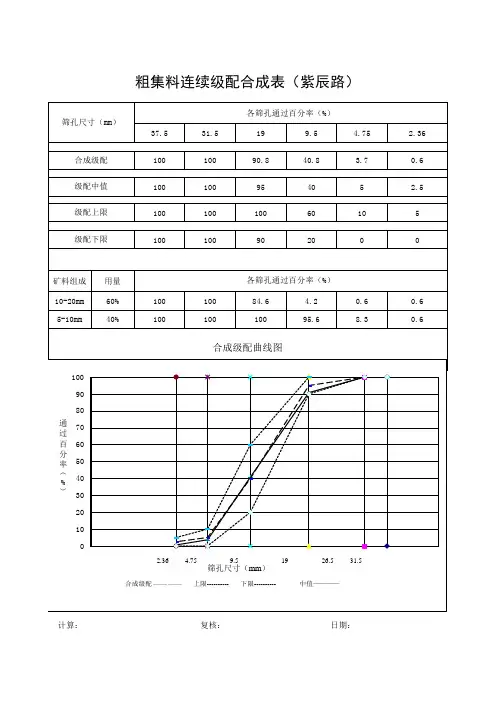

各筛孔通过百分率（%）合成级配曲线图级配下限级配下限级配上限粗集料连续级配合成表（紫辰路）

级配中值级配中值级配上限合成级配合成级配

0102030405060708090100

2.36 4.75 9.5 19 26.5 31.5筛孔尺寸（mm）合成级配————上限----------下限----------中值————通过百分率（%）)

级配碎石配合比+混凝土配合比计算步骤(20200607032239)

级配碎石配合比+混凝土配合比计算步骤(20200607032239)

.

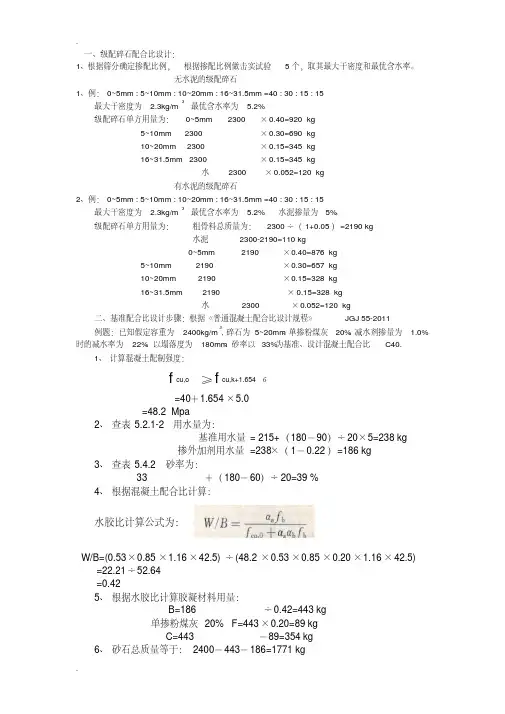

. 一、级配碎石配合比设计：1、根据筛分确定掺配比例，根据掺配比例做击实试验5个，取其最大干密度和最优含水率。无水泥的级配碎石1、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15 最大干密度为2.3kg/m3 最优含水率为5.2% 级配碎石单方用量为： 0~5mm 2300×0.40=920 kg 5~10mm 2300×0.30=690 kg 10~20mm 2300×0.15=345 kg 16~31.5mm 2300×0.15=345 kg 水 2300×0.052=120 kg 有水泥的级配碎石2、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15 最大干密度为2.3kg/m3 最优含水率为5.2% 水泥掺量为5%。级配碎石单方用量为：粗骨料总质量为： 2300÷（1+0.05）=2190 kg 水泥 2300-2190=110 kg 0~5mm 2190×0.40=876 kg 5~10mm 2190×0.30=657 kg 10~20mm 2190×0.15=328 kg 16~31.5mm 2190×0.15=328 kg 水 2300×0.052=120 kg 二、基准配合比设计步骤：根据《普通混凝土配合比设计规程》JGJ 55-2011 例题：已知假定容重为2400kg/m3,碎石为5~20mm、单掺粉煤灰20%、减水剂掺量为1.0%时的减水率为22%、以塌落度为180mm、砂率以33%为基准、设计混凝土配合比C40. 1、计算混凝土配制强度：fcu,o≥fcu,k+1.654б=40＋1.654×5.0 =48.2 Mpa 2、查表5.2.1-2用水量为：基准用水量= 215+（180－90）÷20×5=238 kg 掺外加剂用水量=238×（1－0.22）=186 kg 3、查表5.4.2 砂率为： 33＋（180－60）÷20=39 % 4、根据混凝土配合比计算：水胶比计算公式为：W/B=(0.53×0.85×1.16×42.5)÷(48.2×0.53×0.85×0.20×1.16×42.5) =22.21÷52.64 =0.42 5、根据水胶比计算胶凝材料用量： B=186÷0.42=443 kg 单掺粉煤灰20% F=443×0.20=89 kg C=443－89=354 kg 6、砂石总质量等于：2400－443－186=1771 kg

级配碎石配合比+混凝土配合比计算步骤 2

级配碎石配合比+混凝土配合比计算步骤 2

实用文档

标准文案 一、级配碎石配合比设计：

1、根据筛分确定掺配比例，根据掺配比例做击实试验5个，取其最大干密度和最优含水率。

无水泥的级配碎石

1、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15

最大干密度为2.3kg/m3 最优含水率为5.2%

级配碎石单方用量为： 0~5mm 2300×0.40=920 kg

5~10mm 2300×0.30=690 kg

10~20mm 2300×0.15=345 kg

16~31.5mm 2300×0.15=345 kg

水 2300×0.052=120 kg

有水泥的级配碎石

2、例：0~5mm : 5~10mm : 10~20mm : 16~31.5mm =40 : 30 : 15 : 15

最大干密度为2.3kg/m3 最优含水率为5.2% 水泥掺量为5%。

级配碎石单方用量为： 粗骨料总质量为： 2300÷（1+0.05）=2190 kg

水泥 2300-2190=110 kg

0~5mm 2190×0.40=876 kg

5~10mm 2190×0.30=657 kg

10~20mm 2190×0.15=328 kg

16~31.5mm 2190×0.15=328 kg

水 2300×0.052=120 kg
