- 1 - 动态路由配置实验原理
一、动态路由配置实验原理
动态路由配置实验是一种利用路由器实现网络通信的方式，主要是利用路由器对路由表的更新和设置，使网络通信路径更佳高效。对于一个网络，可以通过不断更新路由器的路由表，使其始终指向最优路径，从而达到最大限度地利用网络资源，提高网络通信的效率。
动态路由配置实验的主要操作步骤如下：
1.配置路由器。以路由器作为实验的主要组件。在开始实验之前，需要先正确地配置路由器，比如设置IP地址、初始化路由表和配置静态路由。
2.分布式算法。实验采用分布式算法来更新路由表，并提供一个解决网络路径问题的有效方案。
3.配置路由协议。实验将配置路由协议，以实现路由器之间的路由表传输，这是实现动态路由配置实验的重要步骤。
4.实验监测与调试。路由器配置完成后，要进行实验监测和调试，确保实验路由正确有效。
动态路由配置实验可以使网络通信路径更加高效，节省带宽，提高网络通信的效率。
淮海工学院计算机工程学院
实验报告书
课程名：《网络管理技术》
题 目： 动态路由的配置
班 级： 网络081
学 号： *********
* 名： ***
评语：
成绩： 指导教师：
批阅时间： 年 月 日 《 网络管理技术 》实验报告 - 1 -
1． 目的与要求
掌握在路由器上配置RIP路由的方法，掌握针对RIP路由的常用查看和测试命令。掌握在路由器上配置多区域OSPF路由的方法，掌握针对OSPF路由的常用查看和测试命令。
2． 实验内容
（1） 在指定拓扑结构的多个路由器上配置单区域OSPF路由；
（2） 使用OSPF路由的常用查看和测试命令。
（3） 在指定拓扑结构的多个路由器上配置多区域OSPF路由；
（4） 使用OSPF路由的常用查看和测试命令。
（5） 在第二台和第三台路由器串口上配置PPP验证，实现计算机间的通信。（选做）
3． 实验步骤
（1） 按照给定的实验拓扑配置单区域（area0）OSPF路由在全局配置模式下在Ｒ１上配network
12.0.0.0 0.0.0.255 area 0 network 1.1.1.0 0.0.0.255 area 0；在Ｒ２上：配network
2.2.2.0 0.0.0.255 area 0，Network 12.0.0.0 0.0.0.255 area 0 network 23.0.0.0
0.0.0.255 area 0；在R3上：network 23.0.0.0 0.0.0.255 area 0，network 3.3.3.0

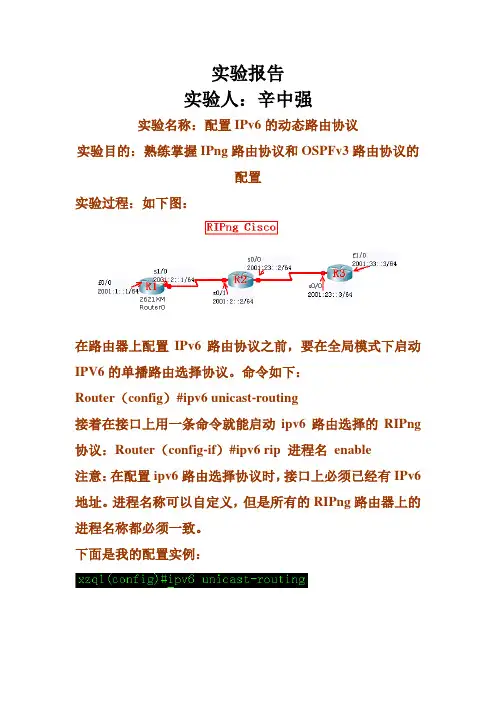

实验报告
实验人：辛中强
实验名称：配置IPv6的动态路由协议
实验目的：熟练掌握IPng路由协议和OSPFv3路由协议的
配置
实验过程：如下图：
在路由器上配置IPv6路由协议之前，要在全局模式下启动
IPV6的单播路由选择协议。命令如下：
Router（config）#ipv6 unicast-routing
接着在接口上用一条命令就能启动ipv6路由选择的RIPng
协议：Router（config-if）#ipv6 rip 进程名 enable
注意：在配置ipv6路由选择协议时，接口上必须已经有IPv6
地址。进程名称可以自定义，但是所有的RIPng路由器上的
进程名称都必须一致。
下面是我的配置实例：
我配置完成后，用第三台路由器来ping第一台路由器；如下图：
对了用下面命令可以分别查看IPV6的路由表
show ipv6 rip命令可以显示出运行在路由器上的每一个
RIPng进程的相关信息
我们还可以用debug ipv6 rip命令显示了每一个接口上发送
和接收的每一个RIPng进程的更新消息
配置OSPFv3路由协议：
显示IPv6路由表中有关OSPFv3的路由条目：
显示所有有关IPv6的接口信息：

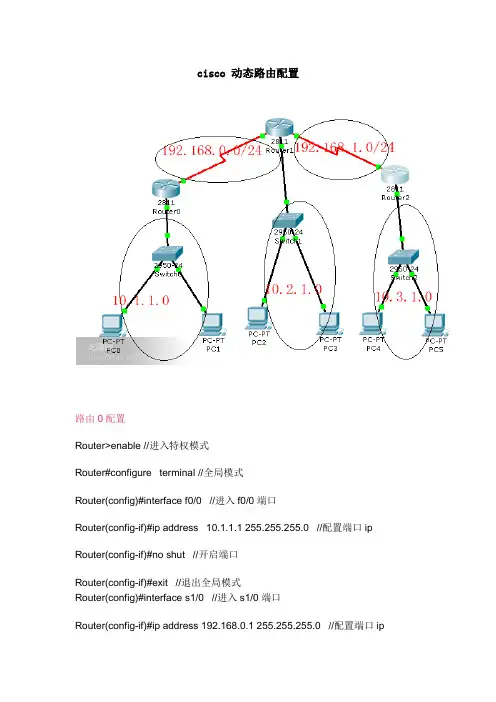

cisco 动态路由配置
路由0配置
Router>enable //进入特权模式
Router#configure terminal //全局模式
Router(config)#interface f0/0 //进入f0/0端口
Router(config-if)#ip address 10.1.1.1 255.255.255.0 //配置端口ip
Router(config-if)#no shut //开启端口
Router(config-if)#exit //退出全局模式
Router(config)#interface s1/0 //进入s1/0端口
Router(config-if)#ip address 192.168.0.1 255.255.255.0 //配置端口ip Router(config-if)#clock rate 64000 //设置时钟频率
Router(config-if)#no shut //开启端口
Router(config-if)#exit
Router(config)#router rip //创建rip路由进程
Router(config-router)#version 2 //配置发送版本
Router(config-router)#network 10.1.1.0 //定义关联网络 与路由相连的网络
Router(config-router)#network 192.168.0.0 //定义关联网络 与路由相连的网络
Router(config-router)#exit
//查看ip rout
Router#show ip rout
Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
《计算机网络(II)》实验报告
实验名称：
路由配置与子网划分
班级： 090341B 姓名： 郭跃军 学号： 090341208 任课教师：顾兆军
完成日期： 2011.11.18 实验环境： 路由器模拟软件（Packet Tracer）
一、实验目的
通过观察和动手操作，使初次接触路由器的同学对路由器的作用和组成有一个直观的认识；通过路由器模拟软件（Packet Tracer）掌握路由器配置的常用方法和常用命令，进行基本配置；掌握路由协议的基本原理和常用的路由协议的使用（包括：静态路由配置、RIP配置等）。
二、实验内容
1、 熟悉路由器模拟器的基本用法。
2、 自行设计网络拓扑，要求网络中至少包含3台路由器，两端的路由器要连接以太网；自行设计地址分配方案；配置路由器和主机的IP地址。
图1 网络拓扑结构效果图
3、 配置静态路由，使相距最远的两个以太网中的主机能够连通。
Router0(config)#ip route 192.168.1.0 255.255.255.0 Ser0/0
Router0(config)#ip route 192.168.4.0 255.255.255.0 Ser0/1
Router1(config)#ip route 192.168.3.0 255.255.255.0 Ser0/0
Router1config)#ip route 192.168.4.0 255.255.255.0 Ser0/0
Router2(config)#ip route 192.168.1.0 255.255.255.0 Ser0/1 Router2(config)#ip route 192.168.2.0 255.255.255.0 Ser0/1
图2 PC0和PC1连通效果图
4、 配置动态路由协议RIP，使相距最远的两个以太网中的主机能够连通。
Router0(config)#router rip
