给排水施工方案与技术措施

给排水安装工程施工方案及主要技术措施

一、重庆涪陵锦华雅苑给排水安装工程介绍

本工程给排水安装工程，主要包括生活给水管道系统、排水管道系统、雨水排水系统。本工程为综合区住宅小区，生活给水立管及横管采用内衬宿外热镀锌钢管，丝扣连接，室内用PPR管，采用热熔连接；雨水排水管道采用UPVC排水管，承插胶水粘接；卫生间立管道采用G系列漩流降噪型特殊配件单立管排水系统。室内排水横支管采用内壁光面的UPVC排水塑料管；高层废污水底排出户横管采用柔性接口铸铁排水管；空调冷凝管采用UPVC排水管。

1、给排水安装工程施工顺序

给排水管道安装施工顺序为：从下向上进行施工，主管→干管→支管→试压。

2、给排水安装施工前准备

○1资料的准备：认真收集与给排水安装工程有关的施工及验收规范、施工图纸、标准图集、质量验评标准等。

○2给排水施工技术员，开工前认真熟悉施工图纸，核对管道的标高、坐标有无矛盾，并形成读图记录，作为图纸会审的记录。

○3做好施工技术交底，针对给排水工程特点，在操作方法、安全事项、质量要求、自检记录、限额领料等方面，编制详细的施工技术方案，以保证暖卫安装工程施工顺利进行。

操作方法：班组在施工过程中，按设计图纸的要求、技术变更通知书、给排水安装工程施工及验收规范、质量检验评定标准等要求进行施工。

安全注意事项：施工人员必须严格遵守国家安全劳动保护法，所有进入施工现场人员，要接受安全教育、防火教育，学习安全法规，并做好记录。

质量要求：给施工班组和施工人员下达月生产任务时，同时下达质量要求和技术标准，写明所做工作的安装规范及验收标准，并作为考核安装工人的标准。

自检记录：对施工班组应下达自检记录要求。施工班组生产的产品，要依据设计图、施工规范、质量检验评定标准进行自检，并写明工作部位，以便施工员复检，自检记录由施工班组长交施工员存档。

限额领料：是专业施工人员依照设计图、损耗量对班组实行材料领用的控制手段，并用专业表格反映出来。专业施工人员根据当月的生产情况，将班组当月所需的主材、辅材下达限额领料单给材料部门，以控制材料浪费。

给排水施工方案

本建筑物为六层商住楼，室内不设消火栓给水系统，室外消火栓在院区统一设置。给水管地上部分采用PP-R管，热熔连接，管材规格选用S5系列，住宅楼生活给水由市政自来水直接供给，供水压力不小于0.35Mpa。生活污水须经化粪池处理后排入市政污水管道。排水立管采用螺旋消音型硬聚氯乙烯PVC-U管道，专用管件连接。横管采用加厚型硬聚氯乙烯PVC-U管道，粘接。排水管附件：地漏为不锈钢，水封大于50MM，卫生洁具均采用节水型。

一、施工流程方框图

施工准备工作

测量与定位

预留孔洞处理

埋地管道安装与试验

支、吊、托架的安装

立管及水平总管预制

立管及水平总管安装

水平横干管、支管安装

排水管道通球试验，给水管道、压力试验与清洗

卫生器具的安装与镶接

二、施工方法与技术措施

(1)管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收规范的技术要求。

(2)按设计施工图进行管道预埋和预留工作，必须按照设计坐标、标高位置进行，套管固定平直、牢固，同时做好套管的封堵保护，防止混凝土进入。

(3)给水系统管道施工时，先地下管道后地上管道，先垂直总（干）管安装，然后再进行水平总、支管安装。

(4)排水系统管道施工时，先进行埋地管道的敷设，然后进行垂直立管的安装，最后安装支管、水平支管和排出管。立管安装必须执行“下开上堵”的施工原则，确保管道畅通。

(5)为确保配管正确，须做好与土建施工单位的配合，及时掌握吊顶高度、水平基准线、墙身线及卫生器具的镶接尺寸，做好管道的安装敷设，确保管道预留的坐标、标高符合验收规范要求。给排水支管要固定牢固，在土建作业时做好出墙与出地坪的管口加堵保护工作。并根据土建的进度要求及时做好管道检验与试验。

三、给水系统安装

1、干管安装时，要确定好干管的标高、位置、坡度、管径，正确的按尺寸埋好支架。立管和横管支吊架间距为:（单位:米）

直 径 20 25 32 40 50 63

大庆高新技术产业开发区智能制造孵化器建设工程

给排水工程施工方案

编制：

审核：

审批：

大庆建筑安装集团有限责任公司

年 月 日

一、工程概况

工程名称：大庆高新技术产业开发区智能制造孵化器建设工程

建设地点：高新区发展路东北侧，行知街西侧，新风路南侧

建设单位：大庆应用技术研究院

监理单位：大庆开发区宏伟工程监理有限公司

设计单位：大庆高新技术产业开发区规划建筑设计院

施工单位：大庆建筑安装集团有限责任公司

工 期：计划开工日期为 2017 年 7 月 28日，计划竣工时间为

2018 年11月30 日，总工期为 491天（日历天）。

大庆高新技术产业开发区智能制造孵化器建设工程，建筑规模：A、B、C座桩基础及A、B、C座主体工程。其中主体：A座共17层，总建筑面积23835.65平方米，高度72米，框架剪力墙结构。B座共6层，总建筑面积6059.64平方米，建设高度26.62平方米，框架结构。C座共16层，总建筑面积20298.48平方米，建筑高度63.83米，框架剪力墙结构。本工程给排水包括生活给水系统，生活排水系统，雨水内排水系统，消火栓给水系统、自动喷水灭火系统及气体灭火系统。

2、给排水工程

1）施工方法及技术要求

（1）本工程给排水工程的施工程序

a.根据本工程的具体要求和总体工期，系统顺序如下：

一层以下管道、设备安装→系统试压、调试→一层及夹层管道安装→系统试压调试→二层及二层以上管道安装→二层及二层以上管道试压、调试。

b、具体管道施工工序：

施工前人、材、机准备→图纸会审→技术安全交底→配合土建予留予埋→材料采购、检查、验收→阀门试压→土建基础验收→放样下料→坡口加工→管道对接→焊接→支吊架制安→管道安装→试压、冲洗→管线复查→防腐保温→调试验收。

（2）施工前准备工作

施工前的准备包括人、材、机准备和技术准备。在认真熟悉图纸的基础上编制切实可行的施工方案和准确的材料计划，再结合工期要求确定人、材、机用量，根据批准的技术文件和有关规范对作业人员进行技术及安全交底。使每个作业人员都了解施工的重点、要点、技术及质量安全要求。

经销商激励政策、策略、方案、手段、方法、措施

.1

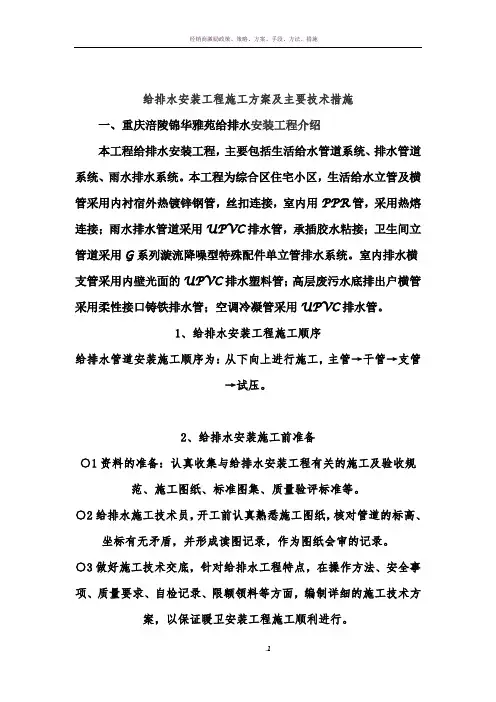

给排水安装工程施工方案及主要技术措施

一、重庆涪陵锦华雅苑给排水安装工程介绍

本工程给排水安装工程，主要包括生活给水管道系统、排水管道系统、雨水排水系统。本工程为综合区住宅小区，生活给水立管及横管采用内衬宿外热镀锌钢管，丝扣连接，室内用PPR管，采用热熔连接；雨水排水管道采用UPVC排水管，承插胶水粘接；卫生间立管道采用G系列漩流降噪型特殊配件单立管排水系统。室内排水横支管采用内壁光面的UPVC排水塑料管；高层废污水底排出户横管采用柔性接口铸铁排水管；空调冷凝管采用UPVC排水管。

1、给排水安装工程施工顺序

给排水管道安装施工顺序为：从下向上进行施工，主管→干管→支管→试压。

2、给排水安装施工前准备

○1资料的准备：认真收集与给排水安装工程有关的施工及验收规范、施工图纸、标准图集、质量验评标准等。

○2给排水施工技术员，开工前认真熟悉施工图纸，核对管道的标高、坐标有无矛盾，并形成读图记录，作为图纸会审的记录。

○3做好施工技术交底，针对给排水工程特点，在操作方法、安全事项、质量要求、自检记录、限额领料等方面，编制详细的施工技术方案，以保证暖卫安装工程施工顺利进行。 经销商激励政策、策略、方案、手段、方法、措施

.2 操作方法：班组在施工过程中，按设计图纸的要求、技术变更通知书、给排水安装工程施工及验收规范、质量检验评定标准等要求进行施工。

安全注意事项：施工人员必须严格遵守国家安全劳动保护法，所有进入施工现场人员，要接受安全教育、防火教育，学习安全法规，并做好记录。

质量要求：给施工班组和施工人员下达月生产任务时，同时下达质量要求和技术标准，写明所做工作的安装规范及验收标准，并作为考核安装工人的标准。
