LabVIEW与硬件连接实现与外部设备的通信

LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司（National Instruments）开发的图形化编程环境软件。通过使用LabVIEW，工程师和科学家可以快速而方便地设计、控制和调试各种测试、测量和控制系统。与硬件连接是LabVIEW应用的重要组成部分，使其能够与外部设备进行通信和交互。本文将探讨LabVIEW与硬件连接的实现，以及与外部设备的通信方法。

一、硬件连接的准备工作

在将LabVIEW与外部设备连接之前，我们需要进行一些准备工作，以确保连接的稳定和可靠性。

1. 硬件选型

首先，选取适合的硬件设备。LabVIEW支持与各种类型的硬件设备连接，如传感器、执行器、数据采集卡等。根据所需的功能和应用场景选择合适的硬件设备，确保其与LabVIEW的兼容性。

2. 连接方式

根据硬件设备的要求，选择合适的连接方式。LabVIEW支持多种连接方式，包括串口、并口、以太网等。根据实际情况选择连接方式，确保连接的稳定和传输速度的要求。

3. 驱动程序安装 在连接硬件设备之前，需要安装相应的驱动程序。LabVIEW提供了一系列专门用于驱动硬件设备的工具包，如NI-DAQmx、NI-VISA等。根据硬件设备的要求，安装相应的驱动程序，以便与LabVIEW进行通信和控制。

二、基于LabVIEW的硬件连接实现

LabVIEW提供了丰富的工具和功能，使其能够轻松地与外部设备进行连接和通信。下面介绍几种常见的基于LabVIEW的硬件连接实现方法。

1. 串口通信

串口通信是一种常见的硬件连接方式，适用于与串口设备进行数据传输和控制。LabVIEW提供了针对串口通信的专门工具，如VISA函数库和串口控制面板。通过使用这些工具，可以实现LabVIEW与串口设备之间的通信，并进行数据的读取、写入和控制操作。

2. GPIB通信

GPIB（General Purpose Interface Bus）是一种用于在实验室中连接和控制仪器设备的通信标准。LabVIEW提供了GPIB通信的工具包，如NI-488.2和VISA函数库。借助这些工具，可以实现LabVIEW与GPIB设备之间的通信和数据交互。

3. 数据采集卡连接

数据采集卡是用于将模拟信号转换为数字信号并进行数据采集和处理的设备。LabVIEW提供了专门用于与数据采集卡进行连接和通信的工具包，如NI-DAQmx。通过使用这些工具，可以实现LabVIEW与数据采集卡之间的数据采集、控制和处理操作。

4. 以太网通信

以太网是一种常见的局域网通信方式，LabVIEW支持通过以太网与外部设备进行通信和数据交互。通过使用TCP/IP协议和相应的LabVIEW工具包，如VISA函数库和以太网通信工具包，可以实现LabVIEW与以太网设备之间的数据传输和远程控制。

三、LabVIEW与外部设备的通信方法

LabVIEW提供了多种通信方法，使其能够与外部设备进行数据交互和控制操作。下面介绍几种常见的LabVIEW与外部设备通信的方法。

1. 读取和写入数据

通过使用LabVIEW提供的读写函数，可以实现与外部设备之间的数据读取和写入操作。根据外部设备的通信协议和数据格式，使用相应的函数进行数据的读取和写入。通过这种方法，可以实现对外部设备的数据采集和控制。

2. 发送和接收信号

LabVIEW提供了丰富的信号处理和控制功能，通过使用相应的函数和模块，可以实现信号的发送和接收。根据外部设备的要求和通信协议，使用LabVIEW提供的信号处理功能，实现与外部设备的通信和控制操作。 3. 远程控制

LabVIEW支持远程控制功能，可以通过以太网等通信方式实现对外部设备的远程控制。通过编写LabVIEW程序，并在外部设备上安装相应的控制程序，可以实现对外部设备的远程控制和监控。

四、总结

LabVIEW是一款功能强大的图形化编程环境软件，与外部设备的连接和通信是其应用的重要组成部分。通过选取适合的硬件设备、选择合适的连接方式、安装相应的驱动程序，可以实现LabVIEW与外部设备的连接。通过使用LabVIEW提供的工具和功能，可以实现与外部设备的数据交互、控制和远程监控等操作。LabVIEW的灵活性和易用性使其成为工程师和科学家进行测试、测量和控制工作的理想选择。通过深入了解LabVIEW与硬件连接的实现和外部设备的通信方法，可以更好地应用LabVIEW进行工程设计和科学研究。

合集下载

LabVIEW下与MODBUS-RTU设备通讯

LabVIEW下与MODBUS-RTU设备通讯

目录

。

一、要求

1 Windows XP/2000

2 LabVIEW DSC 3 NI OPC服务器 使用NI OPC服务器查看现有的PLC标签

1. 选择开始》程序》National Instruments》NI OPCServers》NI OPCServers。 2.File—New

2. 新建一个channel,我们为其命名“MODBUS-RTU”

3. 下一步选择MODBUS设备驱动

4. 下一步设置通讯参数，这需要和设备的参数一致。

然后“下一步”到结束，完成。

5. 添加设备，有几个设备就添加几个，看情况，在此我要添加两个设备EFM-14017和EDA9033A，它们都支持MODBUS-RTU协议。

下一步

下一步，站地址设为1，与实际设置一致。

然后其它默认，“下一步”直到完成。

6.同理，我添加第二个设备

下一步

下一步，站地址设为1，与实际设置一致

然后其它默认，“下一步”直到完成。

6. 完成以上步骤，我们将进行变量的建立，首先我们要了解要读取这两个设备的寄存器地址，如下图

对于EFM-14017，我们要读取“第0~7路数据寄存器”对应其8个模拟量采集通道。别的我们不需要。

对于EDA9033A设备，这公司的说明书做的比较乱。我们要读取以下有用的

7.了解以上资料，可以建立OPC地址了。

为方便，我们采用CSV格式建立好变量在导入到OPC中对应的设备中，注意不支持中文字体

以上完成对OPC的建立。

二、下面我们建立LABVIEW项目

1、打开软件

2、新建“项目”命名“MODBUS-RTU例子”

3、添加设备I/O SERVER

“继续” 服务器框中选择National Instruments.NIOPCServers，设置更新速率（ms）为100。这将创建LabVIEW与OPC标签的连接，每隔100 ms迚行更新

“OK”,保存为“NI OPC”

4、创建通过I/O服务器连接到OPC标签的共享变量 在LabVIEW项目窗口中，右击我的电脑，选择新建》库。这样可以为共享变量建立一个新库，用于连接到PLC的OPC标签。

LabVIEW与三菱PLC串口通信的实现

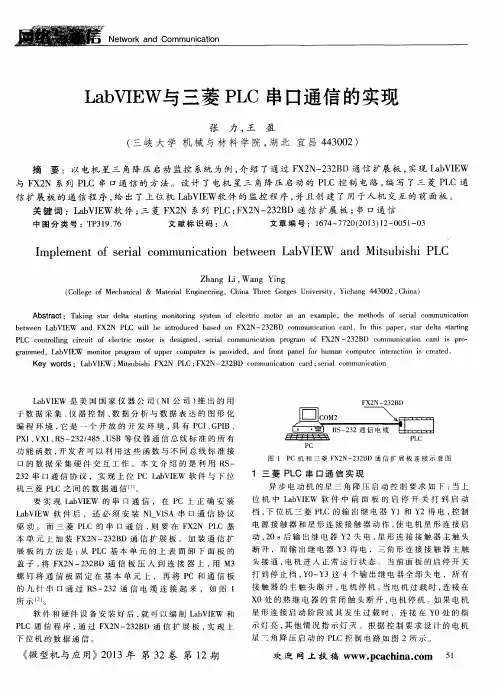

LabVIEW与三菱PLC串口通信的实现
