变频器操作保养规程

附件3 注醇泵操作保养规程

1操作参数

规格型号：J系列计量泵

流量(L/h)：32 扬程(m)：/

工作介质：甲醇 功率(KW)：1.1/1.5 转速(RPM)：106

出口压力(MPa):32或25 主机润滑油型号：15w/40CD 辅机润滑油型号：3#锂基润滑脂

2设备图片

1、泵进口阀门；2、过滤器；3、泵出口去泵房总机关管线；4、行程调节手柄；5、压力表；6、隔膜泵泵头泄压阀；7、补油阀；8、液压油池；9、出口凡尔；10、入口凡尔

3常规操作

3.1 操作前的检查

1） 检查配电柜电源是否合适；

2） 检查泵体机油液位，确保机油液面在1/2～2/3高度之间；对于隔膜泵，还要检查油池液位在柱塞下25mm左右；

3） 检查注醇泵行程：调节行程调节指示在零位；

4） 检查压力表、安全阀等附件,使其处于投运状态；

5） 打开甲醇进口阀，检查泵出口阀门是否关闭，各连接点是否有泄漏；

6） 盘泵，使泵运转两个往复以上，检查有无影响泵运转的障碍；

7） 瞬时启动电机,确认电机的旋转方向是否正确(首次启用或电机接线变动后需进行该步操作)。

3.2 启泵操作

1） 启动电源开关，泵开始工作；

2） 启动后，松开紧固螺钉，缓慢将行程调至5%-10%，但不要急骤增大，此时检查各部位是否正常，并拧紧紧固螺钉；

3） 打开压力表考克放空口观察注醇泵是否上量，若不上量则及时进行维修； 1 4

2 5

3 隔膜泵头 6

7 8 9

10

4） 观察压力表读数，当泵压升至比井口压力略高时，迅速打开泵出口阀门，导通流程；

5） 放好标识牌，填好相关数据；

6） 确定泵已正常工作，无异常声响，否则停泵检查；

7） 启用双头泵时，先将其中一台泵按上述操作步骤启用，另一台泵的行程调节指示在零位，逐个启用。

3.3运行中的检查及操作

1） 检查泵压在正常范围，泵上量情况是否良好；

编号 ZD-PD-045 主题 吸塑机安全操作规程

页码 第1页,共4页 生效日期 2011年12月1日

1 目的：

1.1为要得到合格的吸塑制品，保障人身及设备的安全，特制定本规程：

2 范围：

2.1适用于本公司吸塑机

3 定义：无

4 职责

2.1 生产主管：负责本文件之维护及监督其执行，并督导操作者严格按本文件进行作业。

2.2 设备部：负责督导操作者正确操作及维护保养设备，督导机修人员的维修工作。

2.3 维修人员

2.3.1 负责设备的定期保养，协助设备工程师督查操作者日常保养工作。

2.3.2 负责设备的维修工作及修后跟进工作。

2.3.3 遇故障时，协助操作者调整和处理，使设备处于良好的技术状态。

2.3.4 必须严格按照本文件要求保养吸塑机；

2.3.5 及时上报设备的异常情况；

2.4 生产主管及设备部负责人做好设备维修质量的确认。

5 内容：

5.1安全规程：

5.1.1操作者上岗前，必须认真阅读本文件。

编号 ZD-PD-045 主题 吸塑机安全操作规程

页码 第2页,共4页 生效日期 2011年12月1日

5.1.2在未取得操作资格之前，不得单独操作吸塑机。

5.1.3设备在开动前，必须仔细察看设备的各部分是否正常，具体参阅6.1项操作规程。

5.1.4开机、关机顺序必须按本文件中规定的顺序进行。

5.1.5严禁在作业时打开设备安全门或护罩。

5.1.6操作者在清洁设备、拿取设备内的物品、维修设备以及离开设备时，都必须关机。

5.1.7发现设备有不正常现象及发生故障时、应立即停机，先自行检查；若为小故障，容易即时修复的，可自行修理，否则应立即通知维修人员排除故障。

5.1.8要有严格的交接班制度，交接班时，要向接班人清楚地交代设备的运行记录; 接班人要认真地按交接班制度规定的项目一一检查，若发现问题，则不予接班， 并上报班长或主管。

5.2安全注意事项：

5.2.1工作时必须穿戴整齐纯棉工作服、劳保鞋、手套等公司统一发放的劳保用品。

超声波清洗器操作保养规程

1 操作步骤

1.1将需要清洗的物件放入清洗网架中，再把清洗网架放入清洗槽中，绝对不能将物件直接放入槽底部，以免影响清洗效果和损坏仪器。

1.2清洗槽内按比例放入清洗剂，注入水溶液，水位最低不得低于60mm，而最高不得超过130mm。

1.3将超声波清洗器接入额定电压、频率的电源插座（使用电源必须有接地装置）。

1.4打开电源开关，绿色开关电源指示灯会亮，表示电源正常，可以工作。

1.5根据清洗要求，用温度控制器调节好所需要的温度，温度指示灯会亮，当加热器已加热到所需要的温度时，温度指示灯会熄灭，加热器会停止工作，当温度降到低于所需要的温度时会自动加热，温度指示灯会亮。

1.6当加热温度达到清洗要求时，同时轴流风机会运转，根据清洗要求设置定时器的工作时间，一般清洗在10-20分钟，对于特别难清洗的物件可适当延长清洗时间。

1.7清洗完毕后，及时关闭电源，从清洗槽内取出网架，并用温水喷洗或在另一只无溶剂的温水清洗槽中漂洗。

2 注意事项

2.1使用时，电源必须有接地装置。 2.2在超声过程中物件放入网架中，再放入清洗槽内，切勿将物品直接放入清洗槽内。

2.3使用适当的清洗化学试剂，必须与不锈钢制造的超声清洗槽相适应。不得使用强酸、强碱等化学试剂。

2.4电气控制箱及相关电气组件等注意不要溅入水，并远离腐蚀性气体、粉尘等；

2.5开启超声定时器，轴流风机必须运转，如不运转立即停机，否则会造成设备损坏。

2.6在清洗槽内无水溶液的情况下，不应开机工作，以免烧坏清洗器。

2.7设备长期不用时，放出清洗槽内的水，干燥内槽及表面后装箱保护，以防止设备的腐蚀老化加快。

2.8在清洗过程中水溶液不慎误食或入眼，立即用大量清水冲洗或及时就诊。

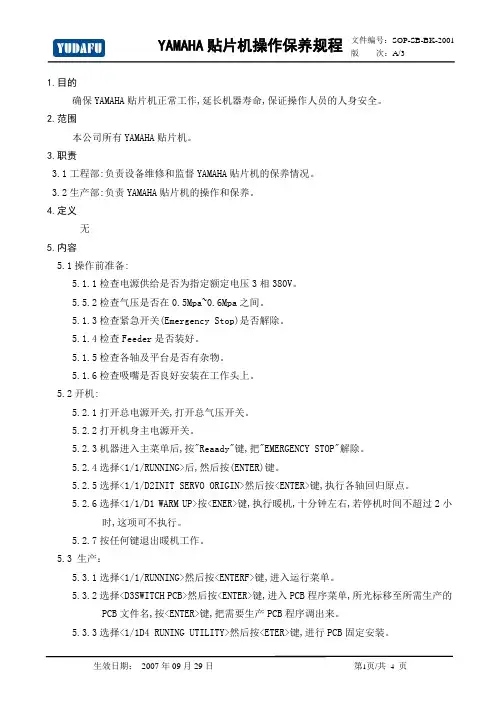

YAMAHA贴片机操作保养规程

生效日期： 2007年09月29日 第1页/共 4 页 文件编号：SOP-SB-BK-2001

版 次：A/3

1.目的

确保YAMAHA贴片机正常工作,延长机器寿命,保证操作人员的人身安全。

2.范围

本公司所有YAMAHA贴片机。

3.职责

3.1工程部:负责设备维修和监督YAMAHA贴片机的保养情况。

3.2生产部:负责YAMAHA贴片机的操作和保养。

4.定义

无

5.内容

5.1操作前准备:

5.1.1检查电源供给是否为指定额定电压3相380V。

5.5.2检查气压是否在0.5Mpa~0.6Mpa之间。

5.1.3检查紧急开关(Emergency Stop)是否解除。

5.1.4检查Feeder是否装好。

5.1.5检查各轴及平台是否有杂物。

5.1.6检查吸嘴是否良好安装在工作头上。

5.2开机:

5.2.1打开总电源开关,打开总气压开关。

5.2.2打开机身主电源开关。

5.2.3机器进入主菜单后,按"Reaady"键,把"EMERGENCY STOP"解除。

5.2.4选择<1/1/RUNNING>后,然后按(ENTER)键。

5.2.5选择<1/1/D2INIT SERVO ORIGIN>然后按键,执行各轴回归原点。

5.2.6选择<1/1/D1 WARM UP>按键,执行暖机,十分钟左右,若停机时间不超过2小时,这项可不执行。

5.2.7按任何键退出暖机工作。

5.3 生产：

5.3.1选择<1/1/RUNNING>然后按键,进入运行菜单。

5.3.2选择然后按键,进入PCB程序菜单,所光标移至所需生产的

PCB文件名,按键,把需要生产PCB程序调出来。
