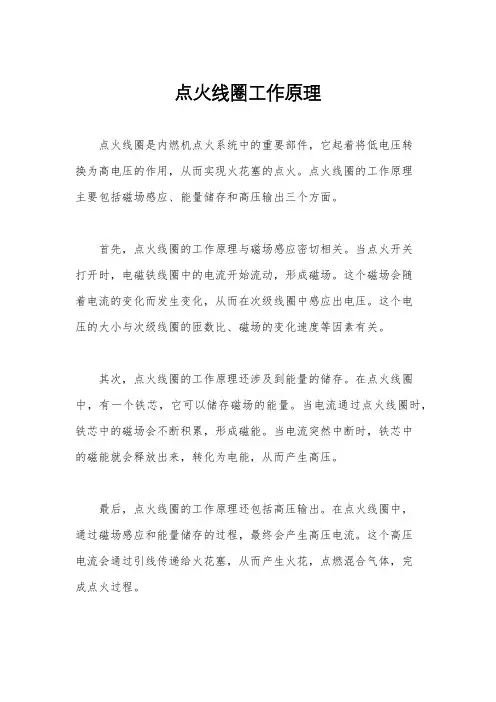

四线点火线圈工作原理

点火线圈工作原理点火线圈是内燃机点火系统中的重要部件，它起着将低电压转换为高电压的作用，从而实现火花塞的点火。

点火线圈的工作原理主要包括磁场感应、能量储存和高压输出三个方面。

首先，点火线圈的工作原理与磁场感应密切相关。

当点火开关打开时，电磁铁线圈中的电流开始流动，形成磁场。

这个磁场会随着电流的变化而发生变化，从而在次级线圈中感应出电压。

这个电压的大小与次级线圈的匝数比、磁场的变化速度等因素有关。

其次，点火线圈的工作原理还涉及到能量的储存。

在点火线圈中，有一个铁芯，它可以储存磁场的能量。

当电流通过点火线圈时，铁芯中的磁场会不断积累，形成磁能。

当电流突然中断时，铁芯中的磁能就会释放出来，转化为电能，从而产生高压。

最后，点火线圈的工作原理还包括高压输出。

在点火线圈中，通过磁场感应和能量储存的过程，最终会产生高压电流。

这个高压电流会通过引线传递给火花塞，从而产生火花，点燃混合气体，完成点火过程。

总的来说，点火线圈的工作原理是通过磁场感应、能量储存和高压输出三个过程相互作用，实现将低电压转换为高电压，从而实现点火。

这一过程在内燃机的点火系统中起着至关重要的作用，直接影响着发动机的工作效率和性能表现。

在实际应用中，点火线圈的工作原理也受到了许多因素的影响，比如电流大小、磁场的强度、次级线圈的匝数比等。

因此，在设计和选择点火线圈时，需要充分考虑这些因素，以确保点火系统的稳定性和可靠性。

总之，点火线圈作为内燃机点火系统中的重要部件，其工作原理是通过磁场感应、能量储存和高压输出三个过程相互作用，将低电压转换为高电压，从而实现点火。

在实际应用中，需要充分考虑各种因素，以确保点火系统的稳定性和可靠性。

汽车点火线圈工作原理
汽车点火线圈是发动机点火系统中的一个重要部件，其工作原理是将低电压的电能转换成高电压的电能，以点燃汽车发动机的燃料混合物。

点火线圈内部包含有两个线圈，分别是初级线圈和次级线圈。

初级线圈通常由较粗的导线绕制而成，其匝数较少，绕制的匝数和电阻的选择要适合电池供应的电压和最终输出的高压需求。

而次级线圈通常由细导线绕制而成，其匝数较多，通过改变线圈之间的绕制比例来提供输出的高压。

当汽车点火系统开始工作时，电池提供一定电压的电能，通过点火开关经过点火控制模块（如电子点火器）来激活点火线圈。

初级线圈内的电流开始流动，并在关闭点火开关时突然中断。

这个瞬间中断的电流变化产生了一个急剧变化的磁场，从而感应出次级线圈中的更高电压。

次级线圈内的电压经过点火线圈内部的高压绝缘，进一步被放大和增加。

最终，这个高电压会通过导线传送到发动机的火花塞，并在火花塞间产生一个电火花，从而点燃燃料混合物，使发动机正常工作。

总结来说，汽车点火线圈通过将低电压的直流电能转换成高电压的脉冲电能，以实现汽车发动机的可靠点火。

这个工作过程中，初级线圈产生了一个瞬间中断的电流变化，从而感应出次级线圈中的更高电压，并将其传递到火花塞，点燃汽车发动机的燃料混合物。

烟台工程职业技术学院汽车工程系
点火系统故障诊断与排除
汽车电子技术教研室
工作原理
1.点火线圈工作原理
点火线圈其实就是由两组线圈构 成的高压变压器。当初级线圈接通电 源时，随着电流的增长四周产生一个 很强的磁场，铁芯储存了磁场能；当 开关装置使初级线圈电路断开时，初 级线圈的磁场迅速衰减，次级线圈被 一个强大而剧烈变化的磁场吞没。 由于次级线圈的匝数非常大，因此次 级线圈感应出来高电压（最高可达10 万伏）。
一、主要部件工作原理 理
点火线圈 3D
工作原理
2.火花塞工作原理
随着火花塞电极间隙电压的升 高，电极间电场强度不断增大，当 达到某一临界值时（约10000V）， 电极间的间隙即形成放电通道而被 “击穿”,形成灼热的气体发光体， 即火花放电现象。放电温度极高， 一般可达2000-3000 ℃ ，足以点燃 气缸内的可燃混合气。
工作过程
3.工作顺序
一般直列四缸发动 机的点火顺序为 1→3→4→2，直列六缸 发动机的点火顺序为 1→5→3→6→2→4。但 也有采用其他点火顺序 的，应以制造厂商提供 的技术数据为准。
二、点火系统工作过程 理
点火控制整个过程 动画
烟台工程职业技术学院汽车工程系
感谢学习
thank you
2.产生电火花的过程
当需要点火时， ECU向点火线 圈发出产生电火花信号，开关管关 断，初级绕组电流突然中断，电流 所产生的磁场ቤተ መጻሕፍቲ ባይዱ然衰减，从而在次 级绕组上产生很高的感应电压，在 高电压作用下，火花塞间隙被击穿， 产生电火花，火花点燃汽缸内经过 压缩的可燃空气。
二、点火系统工作过程 理
奥迪A6点火系统 动画
一、主要部件工作原理 理

什么是点火线圈？一、点火线圈的概念和作用点火线圈是一种汽车点火系统中的重要装置，它的主要功能是将低电压的直流电转化为高电压，以点燃汽车发动机中的混合气体，从而使汽车得以启动和运转。

点火线圈被广泛应用于内燃机的点火装置中，它的作用不可忽视。

二、点火线圈的结构和工作原理1. 结构点火线圈一般由铁芯、一次线圈、二次线圈和继电器等组成。

其中，铁芯起到增加磁场的作用，一次线圈负责将电磁能转化为电能，二次线圈则将低电压转化为高电压。

2. 工作原理点火线圈工作原理基于电磁感应定律，当一次线圈中的电流发生变化时，会产生变化的磁场，进而在二次线圈中引发电压的变化。

这一高频高压电压通过火花塞产生火花，最终点燃发动机中的混合气体。

三、点火线圈的重要性点火线圈在汽车发动机的点火系统中具有重要的地位和作用。

它的稳定性和可靠性直接影响着汽车的启动性能和燃烧效率。

合理使用点火线圈可以提高汽车的燃烧效率，降低排放，延长发动机寿命。

四、如何选择和维护点火线圈1. 选择点火线圈时需要考虑车辆的具体情况，包括汽车型号、发动机类型和点火系统的要求等。

在选择时应尽量选用品牌知名、质量可靠的产品。

2. 维护点火线圈需要定期检查其工作状态，如有异常应及时更换。

同时，要保持清洁、干燥的工作环境，避免其他元器件的故障对点火线圈造成影响。

3. 点火线圈在工作过程中会产生一定的热量，因此要注意散热。

同时，保持点火线圈的绝缘性能，避免受潮和漏电等问题的发生。

五、点火线圈的发展趋势随着科技的不断进步和汽车工业的发展，点火线圈也在不断演变和改进。

目前，一些新型的点火线圈采用了更先进的技术，如电子点火系统和多火花点火系统等，以提高点火效果和经济性。

总结：点火线圈作为汽车发动机点火系统中的核心部件，承担着将低电压转化为高电压的重要任务。

它的结构和工作原理复杂且精密，对汽车的启动性能和燃烧效率有着重要影响。

因此，在选择和维护点火线圈时应选择合适的产品，并定期进行检查和维护。
