贴片电感的基本功能

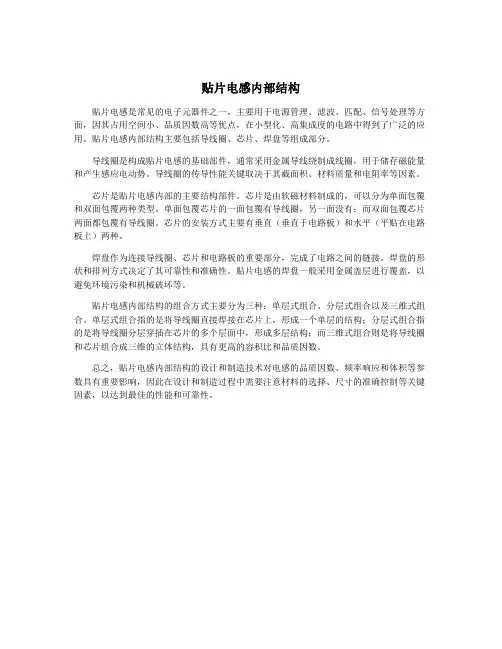

贴片电感内部结构
贴片电感是常见的电子元器件之一，主要用于电源管理、滤波、匹配、信号处理等方面，因其占用空间小、品质因数高等优点，在小型化、高集成度的电路中得到了广泛的应用。

贴片电感内部结构主要包括导线圈、芯片、焊盘等组成部分。

导线圈是构成贴片电感的基础部件，通常采用金属导线绕制成线圈，用于储存磁能量和产生感应电动势。

导线圈的传导性能关键取决于其截面积、材料质量和电阻率等因素。

芯片是贴片电感内部的主要结构部件。

芯片是由软磁材料制成的，可以分为单面包覆和双面包覆两种类型。

单面包覆芯片的一面包覆有导线圈，另一面没有；而双面包覆芯片两面都包覆有导线圈。

芯片的安装方式主要有垂直（垂直于电路板）和水平（平贴在电路板上）两种。

焊盘作为连接导线圈、芯片和电路板的重要部分，完成了电路之间的链接。

焊盘的形状和排列方式决定了其可靠性和准确性。

贴片电感的焊盘一般采用金属盖层进行覆盖，以避免环境污染和机械破坏等。

贴片电感内部结构的组合方式主要分为三种：单层式组合、分层式组合以及三维式组合。

单层式组合指的是将导线圈直接焊接在芯片上，形成一个单层的结构；分层式组合指的是将导线圈分层穿插在芯片的多个层面中，形成多层结构；而三维式组合则是将导线圈和芯片组合成三维的立体结构，具有更高的容积比和品质因数。

总之，贴片电感内部结构的设计和制造技术对电感的品质因数、频率响应和体积等参数具有重要影响，因此在设计和制造过程中需要注意材料的选择、尺寸的准确控制等关键因素，以达到最佳的性能和可靠性。

贴片功率电感的结构特点贴片功率电感是闭合回路的一种属性。

当贴片电感的线圈通过电流后，贴片电感在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。

贴片电感在电路中起到的作用是在通过非稳恒电流时产生变化的磁场，而这个磁场又会反过来影响电流，贴片电感在电源回路中串如电感，电感对直流是直通的，对高频脉冲是高阻的，所以起到通直流阻交流脉冲的作用。

新晨阳的贴片功率电感的结构与特点：电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

1．骨架：骨架泛指绕制线圈的支架。

一些体积较大的固定式电感器或可调式电感器（如振荡线圈、阻流圈等），大多数是将漆包线（或纱包线）环绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。

骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。

小型电感器（例如色码电感器）一般不使用骨架，而是直接将漆包线绕在磁心上。

空心电感器（也称脱胎线圈或空心线圈，多用于高频电路中）不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。

2．绕组:绕组是指具有规定功能的一组线圈，它是电感器的基本组成部分。

绕组有单层和多层之分。

单层绕组又有密绕（绕制时导线一圈挨一圈）和间绕（绕制时每圈导线之间均隔一定的距离）两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。

3．磁芯与磁棒: 磁芯与磁棒一般采用镍锌铁氧体（NX系列）或锰锌铁氧体（MX系列）等材料，它有“工”字形、柱形、帽形、“E”形、罐形等多种形状。

4．铁芯: 铁心材料主要有硅钢片、坡莫合金等，其外形多为“E”型。

5．屏蔽罩:为避免有些电感器在工作时产生的磁场影响其它电路及元器件正常工作，就为其增加了金属屏幕罩（例如半导体收音机的振荡线圈等）。

采用屏蔽罩的电感器，会增加线圈的损耗，使Q值降低。

6．封装材料: 有些电感器（如色码电感器、色环电感器等）绕制好后，用封装材料将线圈和磁心等密封起来。

贴片式共模电感
贴片式共模电感是一种体积小，安装灵活，应用广泛的一种小型电感器。

它是由于电子零件外形小巧，器件各引线间距均匀，采用贴片或封装式方式安装而成。

目前国际上，贴片式共模电感已经广泛用于无线和有线通信、数字电路交流过滤、贴片变压器和其他系统中。

贴片式共模电感的结构主要有两种：一种是贴片电感器，还有一种是封装电感器。

贴片电感器是一种大小小巧，便于安装的电感器，结构简单，具有低电感、低失真的特性，可以满足多种电子产品的应用要求。

封装电感器与贴片电感器相比，仅略大一些，但结构复杂一些，具有更高的材料密封度，并有着更好的热稳定性和绝缘性能。

贴片式共模电感有着许多优点，主要包括：一是小尺寸，便于安装和使用；二是容量可以高效的满足应用需求；三是高可靠性，高无源耗散；四是抗干扰和稳定性好，耐用性强；五是价格低廉，它只需比其他普通电感器低20%到30%，它可以大大降低生产成本；六是它具有良好的电磁兼容性，不会传导多余的电磁波。

从以上可以看出，贴片式共模电感具有小体积、节省空间、高效率等优点，在电子行业及各种电子设备中得到了广泛应用。

贴片电阻的作用和工作原理
贴片电阻是一种常用的电子元件，其作用是限制电流的流动。

具体来说，贴片电阻可以用于调节电路中的电流、限制电流的大小、分压或分流、提供阻抗等。

贴片电阻的工作原理基于电阻物理特性。

它由导电材料制成，通常是碳膜、金属膜或者金属箔，然后通过将导电材料蒸镀或打印在陶瓷或玻璃纤维基板上制成一条电阻元件。

电压施加在电阻元件的两个端点上时，电流会通过导电材料，电阻元件的几何尺寸和材料特性决定了电阻的大小。

电阻值的单位为欧姆（Ω）。

当电流经过贴片电阻时，会产生电阻的压降，且与电流成正比。

根据欧姆定律，电流通过电阻的大小和电压的大小成反比。

因此，贴片电阻可以通过改变其电阻值来改变电路中的电流。

此外，贴片电阻的物理形状和尺寸也会对其工作原理产生影响。

贴片电阻通常具有小尺寸、低电感和低噪声等特点，可以广泛应用于各种电子设备和电路中。

贴片电容、贴片电阻、贴片电感的使用量在电子元器件行业中占
据75%以上，也是现目前涨价尤为严重的贴片电子元件。

以下浅
谈他们三者间的区别。

电感在电路中是储存感抗的元件。

电感具有自感和互感功能和阻高频通低频功能，给一个线圈通入
电流，线圈周围就会产生磁场，线圈就有磁通量通过，通入线圈的
电流越大，磁场就越强，通过线圈的磁通量就越大，这就是自感。

两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个
电感线圈，这种影响就是互感。

在电路中，电感器常用来对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路，电容在电路中是储存电荷的元件。

电容在
电路中有隔直通交和耦合作用，常用来存储和释放电荷以充当滤波器，在低频信号的传递与放大过程中，为防止前后两级电路的静态
工作点相互影响，常采用电容藕合。

电阻在电路中是消耗电能的元件。

主要用来限制电流，调整电压等。

简单说来，电阻用来控制电路中的电流，电容用来隔直流通交流，电感用来阻高频通低频。

另一方面电容和电感都是储能元件，在电
路中都有滤波功能。

磁环屏蔽电感是一种电感器，也称为屏蔽贴片电感或大电流扁平电感线圈。

它通常用于电路中以存储能量、滤波、限制电流变化等。

磁环屏蔽电感的特点是具有磁屏蔽功能，能够有效地减少电磁干扰（EMI）的影响，提高电路的稳定性和可靠性。

磁环屏蔽电感器的结构一般包括线圈、磁芯和屏蔽壳。

线圈是电感器的核心部分，由绝缘导线绕制而成，用于产生磁场和储存电能。

磁芯则用于增强线圈的磁场，提高电感值。

屏蔽壳则是由导电材料制成的外壳，能够有效地屏蔽外部电磁场对电感器的影响，同时减少电感器产生的电磁辐射对周围电路的影响。

磁环屏蔽电感器广泛应用于各种电子设备中，如计算机、通讯设备、医疗设备、工业控制设备等。

在这些设备中，磁环屏蔽电感器发挥着重要的作用，能够保证电路的稳定性和可靠性，提高设备的工作效率和性能。

需要注意的是，磁环屏蔽电感器的选型和使用需要根据具体的应用场景和需求来确定。

不同的电路要求不同的电感值、电流承载能力、频率响应等特性，因此需要根据具体情况选择合适的磁环屏蔽电感器。

同时，在使用磁环屏蔽电感器时，需要注意其安装、固定和散热等问题，以确保其正常工作和使用寿命。

贴片电感的作用
1、贴片电感是导线绕制而成的磁性感应元件；是常见的被动元件之一的电感元件。

2、贴片电感的作用:通直流阻交流的作用，主要是对交流信号进行隔离,同时与滤波或与电容器,电阻器等组成谐振电路.调谐与选频电感的作用。

3、电感线圈与电容器并联可组成LC调谐电路在电路中功率电感起到谐振调谐的作用。

4、贴片电感在电路中的任何电流，均是电感所在的电路会产生磁场，磁场的磁通量又作用于电路上。

此时电路负载着一定的磁通量；一般在工程上是这样讲；磁通量越饱和；电感在电路中的性能越稳定。

5、当贴片电感通过的电流变化时，贴片电感中产生的直流电压势将阻止电流的变化。

将变化的电流阻止在此电路以外；因为变化的电流可能是大电流；一般电路如果承受不了的情况下；可能冲击到电路中的其他元器件；是整个电路基板烧毁。

6、当通过贴片功率电感的电流增大时，电感产生的自感电动势与电当通过电感的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。

流方向相反，阻止电流的增加。

7、同时将一部分电能转化成磁场能存储于电感之中；因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。

8、贴片功率电感与一般的贴片电感作用不一样，一般的贴片电感在电路中作用较为单一；同时起到EMC；EMI的作用且具备功率储能的作用。

9、屏蔽贴片电感能够屏蔽掉一些电路中电流的不稳定性，很好的起到阻隔的作用，屏蔽电感完整的金属屏蔽体将带正电导体包围起来，在屏蔽体的内侧将感应出与带电导体等量的负电荷。

10、如果将金属屏蔽体接地，则外侧的正电荷将流入大地，外侧将不会有电场存在。

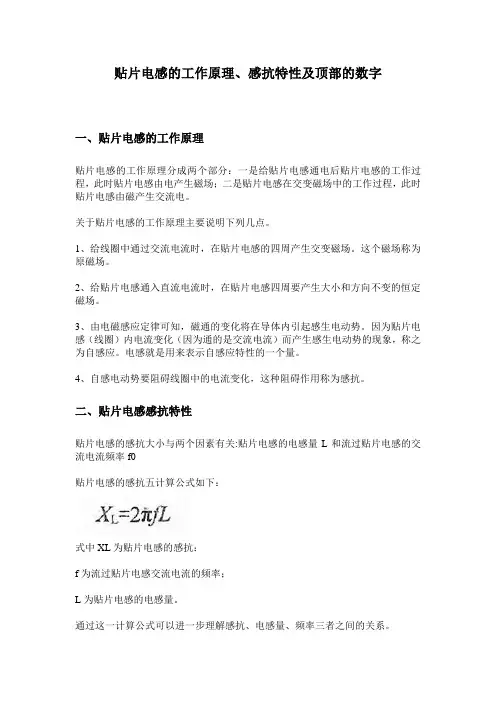

贴片电感的工作原理、感抗特性及顶部的数字一、贴片电感的工作原理贴片电感的工作原理分成两个部分：一是给贴片电感通电后贴片电感的工作过程，此时贴片电感由电产生磁场；二是贴片电感在交变磁场中的工作过程，此时贴片电感由磁产生交流电。

关于贴片电感的工作原理主要说明下列几点。

1、给线圈中通过交流电流时，在贴片电感的四周产生交变磁场。

这个磁场称为原磁场。

2、给贴片电感通入直流电流时，在贴片电感四周要产生大小和方向不变的恒定磁场。

3、由电磁感应定律可知，磁通的变化将在导体内引起感生电动势。

因为贴片电感（线圈）内电流变化（因为通的是交流电流）而产生感生电动势的现象，称之为自感应。

电感就是用来表示自感应特性的一个量。

4、自感电动势要阻碍线圈中的电流变化，这种阻碍作用称为感抗。

二、贴片电感感抗特性贴片电感的感抗大小与两个因素有关:贴片电感的电感量L和流过贴片电感的交流电流频率f0贴片电感的感抗五计算公式如下：式中XL为贴片电感的感抗：f为流过贴片电感交流电流的频率；L为贴片电感的电感量。

通过这一计算公式可以进一步理解感抗、电感量、频率三者之间的关系。

当交流电流通过贴片电感时，感抗对交流电流的影响类似于电阻对电流的阻碍作用，所以在分析电路时可以将贴片电感的感抗进行“电阻”的等效理解，如图所示。

等效电路中的“电阻”与频率高低、电感量大小相关，所以是一特殊的电感性“电阻”。

这样的等效理解如同前面介绍的电容电路中的等效理解，这有利对电感电路的分析。

三、电感顶部的数字470是什么意思？470是一种缩写表示法，因电感本体体积小，不能将完整规格标示出来，就用一种缩写的表示方法来表示，其表示的编码规格跟贴片电阻是一样的，470表示47是实数，后面的0表示0个0，就是没有的意思，单位是UH，电感顶部的470就是指电感量为47UH的贴片电感贴片电感的电感量贴片电感的电感大小如同电容器的电容量大小一样，是贴片电感使用中的一个重要参数。

另外，当贴片电感中流有较大工作电流时，对它的额定工作电流参数也要引起关注。

贴片电感参数贴片电感，英语：Chip inductors，又称为功率电感、大电流电感和表面贴装高功率电感。

具有小型化，高品质，高能量储存和低电阻等特性。

功率贴片电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。

在电路中主要起滤波和振荡作用。

贴片电感的主要参数有电感量、允许偏差、分布电容、额定电流及品质因数等。

1.电感量：空载测量（理论值）和在实际电路中的测量（实际值）。

由于电感使用的实际电路过多，难以类举。

只有在空载情况下的测量加以解说。

电感量的大小，主要取决于电感线圈的圈数（匝数），绕制方式，有无磁心及磁心的材料等决定。

通常情况下，线圈圈数越多，绕制的线圈越密集，电感量就越大。

有磁心的线圈比无磁心的线圈的电感量大。

磁心导磁率越大，电感量也就越大。

所以电感量是有很多因素来决定它的大小。

电感量的基本单位是亨利（简称亨），用字母“H”表示。

常用的单位还有毫亨（mH）和微亨（μH），它们之间的关系是：1H=1000mH；1mH=1000μH2.允许偏差：电感量单位后面用一个英文字母表示其允许偏差，各字母所代表的允许偏差见下表。

例如：560uHK表示标称电感量为560uH，允许偏差为土10％，文字符号为法文字符号法，是将电感器的标称值和允许偏差值用数字和文字符号按—定的规律组合标志在电感体上。

采用这种标示方法的通常是一些小功率电感器其单位通常为nH或pH，用N或R代表小数点。

例如：4N7表示电感量为4．7nH，4R7则代表电感量为4．7uH;47N表示电感量为47nH，6R8表示电感量为6．8uH。

标注的感量与实际感量的允许误差值。

一般用于振荡或滤波线路中的贴片电感要求精度较高，允许偏差为±0.2%~±0.5%；而用于耦合或高频阻流的精度要求不高，允许偏差为±10%~15%。

3.分布电容：线圈的匝与匝之间、线圈与磁心之间存在的电容。

分布电容越小，其稳定性越好。

通常将模拟电路区和数字电路区合理地分开，将电源线和地线单独引出，把电源供给处汇集到一点。

贴片叠层电感1206贴片叠层电感（1206）是一种常见的电子元件，广泛应用于各种电路中。

它具有小体积、低电阻、高稳定性等特点，能够提供有效的电感和滤波功能。

在本文中，将介绍贴片叠层电感1206的相关参考内容，包括其特点、主要应用、选型注意事项等。

贴片叠层电感1206的特点：1. 小体积：贴片叠层电感1206的尺寸一般为3.2mm x 6.3mm，体积小巧，适合高密度电路的应用。

2. 高稳定性：由于采用了叠层结构，贴片叠层电感1206具有较高的稳定性，能够在不同温度下保持相对稳定的电感值。

3. 低直流电阻：贴片叠层电感1206的直流电阻较低，能够保证电流通过时的能量损耗较小。

4. 高频特性好：贴片叠层电感1206能够提供良好的高频特性，适用于高频电路中的滤波和耦合应用。

贴片叠层电感1206的主要应用：1. 电源滤波：贴片叠层电感1206能够有效滤除电源线路中的高频噪声，提供干净的电源信号。

2. 高频耦合：在射频电路中，贴片叠层电感1206可以用作耦合电感，实现信号的传输和转换。

3. 信号滤波：贴片叠层电感1206可以应用于音频和视频信号的滤波，提高信号质量和清晰度。

4. 模拟信号处理：贴片叠层电感1206在模拟信号处理电路中起到重要作用，能够提供稳定的电感值和良好的高频特性。

贴片叠层电感1206的选型注意事项：1. 电感值选择：根据具体电路需要选择合适的电感值，通常通过测试和模拟计算来确定合适的数值。

2. 电流容量：根据电路中的电流大小选择合适的电感电流容量，确保电感不会过载损坏。

3. 频率特性：根据电路工作频率选择具有合适频率响应特性的贴片叠层电感1206，以保证电路的正常工作。

4. 直流电阻：根据电路对直流电阻的要求选择合适的贴片叠层电感1206，以保证在电流通过时的能量损耗较小。

总之，贴片叠层电感1206作为一种常见的电子元件，具有小体积、低电阻、高稳定性等特点，在各种电路应用中发挥着重要作用。
